Tipo de producto	Trípode para altavoz
Marca	K&M
Modelo	AC 6001 Flex
Material de la base	Acero con recubrimiento en polvo negro o blanco
Material de los tubos	Acero, recubrimiento en polvo
Capacidad de carga máxima	1,2 kg
Altura mínima	795 mm
Altura máxima	1195 mm
Número de posiciones de altura	8
Paso de ajuste	50 mm
Dimensiones (L x P)	220 x 240 mm
Peso unitario	4,6 kg
Peso por par	9,2 kg
Dimensiones del embalaje	850 x 245 x 80 mm
Altavoces compatibles	Teufel EFFEKT y CS 25 FCR Mk3
Accesorios incluidos	2 pernos de apriete, 4 tornillos hexagonales M6 x 20 mm, 2 tuercas de apriete, 2 placas de unión, 1 arandela, 1 llave SW10/13
Instrucciones de seguridad	Colocar sobre superficie plana, atornillar firmemente, sujetar el tubo durante el ajuste, cuidado con el vuelco
Mantenimiento	Control regular del apriete de los tornillos
Limpieza	Paño ligeramente humedecido, evitar productos clorados o abrasivos
Reparabilidad	Contactar al fabricante a través de www.k-m.de para piezas faltantes o reparaciones

Preguntas frecuentes - AC 6001 Flex K&M

¿Cómo montar el trípode AC 6001 Flex?

Desembale el artículo y verifique que no esté dañado. Monte el trípode deslizando el cable dentro de los tubos, luego fije la placa de unión y la base con los tornillos suministrados. Use la llave SW10/13 para un par máximo de 8 Nm.

¿Qué altavoces son compatibles?

Este trípode está diseñado para los altavoces Teufel EFFEKT y CS 25 FCR Mk3. Se pueden usar otros altavoces compatibles, pero la carga máxima no debe exceder 1,2 kg.

¿Cómo ajustar la altura?

Afloje el tornillo de apriete girándolo, sostenga el tubo de extensión con una mano, luego ajuste la altura deseada entre las 8 posiciones (paso de 50 mm). Apriete firmemente el tornillo de apriete a mano, verificando que se introduzca en un agujero del tubo.

¿Cuál es la capacidad de carga máxima?

La capacidad de carga máxima es de 1,2 kg. No exceda nunca este límite para evitar el riesgo de vuelco o daños.

¿Cómo limpiar el trípode?

Use un paño ligeramente humedecido para limpiar las superficies. No use productos de limpieza que contengan cloro o abrasivos, ya que podrían dañar el recubrimiento.

¿Qué hacer si la base no se ensambla con el tubo base?

Verifique la seguridad de montaje: el tubo base y la placa de unión tienen diferentes longitudes de espaciador. Asegúrese de alinearlos correctamente (los componentes se ensamblan fácilmente en la posición correcta).

¿Cómo fijar el altavoz al trípode?

Inserte el perno de apriete en el agujero del tubo de extensión, enrosque la tuerca sin apretar. Cuelgue el altavoz por su abertura en forma de ojo de cerradura en el perno, luego apriete la tuerca a mano. Use la perforación adecuada (1 para EFFEKT, 2 para CS 25 FCR Mk3).

El trípode se tambalea, ¿qué hacer?

Verifique la superficie de apoyo: debe ser plana y sólida. Verifique el apriete de los tornillos entre la base y el tubo base, y apriete si es necesario. Asegúrese de que el altavoz esté bien fijado.

¿Dónde encontrar piezas de repuesto?

Contacte al fabricante a través del sitio web www.k-m.de o por teléfono al +49 9342/8060. Use solo piezas originales para garantizar la seguridad.

¿Cómo guardar el trípode?

Guarde el trípode en un lugar seco. Desmonte si es necesario y recicle los componentes según las regulaciones locales (metal, plástico, cartón).

MANUAL DE USUARIO AC 6001 Flex K&M

El soporte de altavoz sirve para sostener los altavoces Teufel EFFEKT y CS 25 FCR Mk3. Con este soporte el altavoz se puede sujetar de forma segura y se puede ubicar en cualquier lugar del ambiente. La altura se puede ajustar de 795 a 1195 mm en 8 incrementos de 50 mm.

Uso indebido previsible

No abrir los tornillos de sujeción y ajuste durante el uso.

Aspectos generales

▶ El soporte del altavoz debe colocarse sobre una superficie nivelada y estable.
▶ El altavoz debe estar bien atornillado al soporte.
Al ajustar la altura o abrir el tornillo de sujeción, se debe asegurar o sujetar el tubo de extensión con una mano.
▶ Cuando se coloca o mueve el altavoz o cuando se ajusta la altura con el altavoz montado, se debe trabajar con precaución para evitar que el altavoz o el soporte sufran golpes inesperados.
▶ El tornillo de sujeción del ajuste de altura debe insertarse en un orificio del tubo de extensión.
La caída del soporte del altavoz puede causar lesiones y daños materiales.
▶ El usuario debe ser capaz de utilizar el producto, tanto desde el punto de vista físico como técnico.
La información de uso es parte integrante del artículo y debe conservarse durante toda su vida útil y entregarse a los propietarios o usuarios posteriores.

Garantía

No se ofrece garantía por daños causados por:

Inobservancia de la información de uso y de las instrucciones generales de seguridad e instalación.
▶ Uso inadecuado o incorrecto.
Instalación o puesta en marcha incorrecta por parte del comprador o de terceros.
▶ Desgaste natural.
▶ Manipulación descuidada.
▶ Modificaciones o reparaciones inadecuadas por parte del comprador o de terceros.
▶ Influencia de piezas de otros fabricantes.
▶ Utilización de piezas de recambio no originales.

Queda prohibido realizar modificaciones, adiciones o conversiones que afecten la seguridad sin la autorización del fabricante.

Datos técnicos

Material	Base, placa de unión, tubo base, tubo de extensión:acero con recubrimiento de polvo negro o blancoTornillo de cabeza hexagonal, perno de sujeción, tornillo de suje-ción, arandela: acero galvanizadoTuerca de sujeción: plástico, acero galvanizadoCarcasas guía: plástico, negroAlmohadilla de goma: goma
Capacidad de carga	Teufel EFFEKT y CS 25 FCR Mk3, máx. 1,2 kg
Dimensiones (Ancho)	220 x (profundidad) 240 x (altura) 795 - 1195 mm
Ajuste	Altura desde el suelo hasta la parte superior del soporte,795 - 1195 mm, en 8 pasos de 50 mm
Embalaje (Ancho) 850	x (profundidad) 245 x (altura) 80 mm
Peso Un altavoz 4,6 kg	kg, el par 9,2kg

Montaje

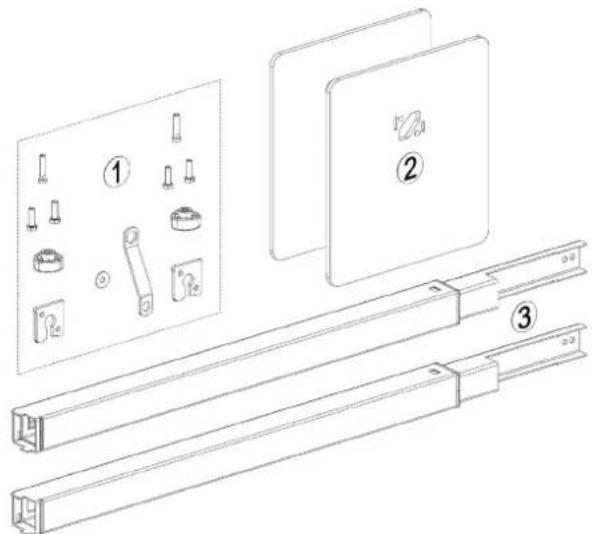

1.) Desembalar y comprobar si el artículo presenta daños y está completo

1 Bolsa de accesorios:

2x perno de sujeción

4x tornillo de cabeza hexagonal

M6 x 20 mm

2x tuerca de sujeción

3 2x tubo base y tubo de extensión

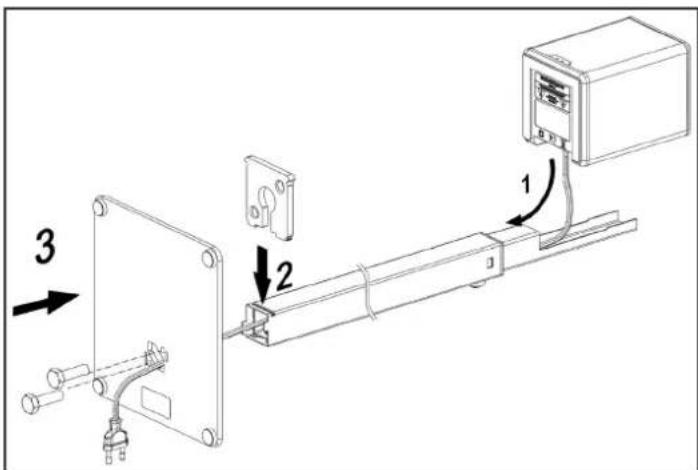

2.) Montar el soporte con el altavoz cableado

1 Empujar el cable desde arriba a través del tubo de extensión, tubo base y la base.

2 Introducir la placa de conexión en la cavidad prevista. La placa de conexión debe quedar a ras con el tubo base.

NOTA: Tanto la placa de conexión como el tubo base cuentan con nervaduras de longitudes dife-rentes que evitan una instalación incorrecta. Prestar atención a las longitudes de las nervaduras durante el montaje. En la posición correcta, los componentes pueden unirse fácilmente.

3 Fijar la base al tubo base y atornillarla a mano con los dos tornillos de cabeza hexagonal. El par de apriete máximo no debe superar los 8 Nm.

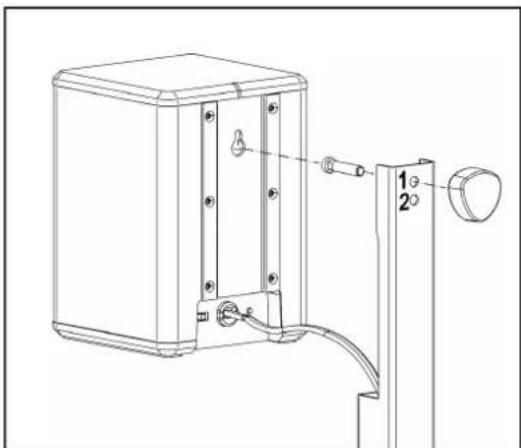

3.) Montar el altavoz en el soporte

Insertar el perno de sujeción desde la parte delantera a través del orificio de montaje del tubo de extensión y atornillarlo con la tuerca de sujeción, sin apretarlo. Usar el orificio de enganche del altavoz para colgarlo del perno de sujeción. Asegúrese de que el perno de sujeción esté completamente introducido en el orificio de enganche del altavoz. Apretar la tuerca de sujeción a mano.

NOTA: Altavoz EFFEKT orificio 1

en el tubo de extensión.

Altavoz CS 25 FCR Mk3 orificio 2

en el tubo de extensión.

!Existe riesgo de aplastamiento entre los componentes debido al mecanismo de ajuste!

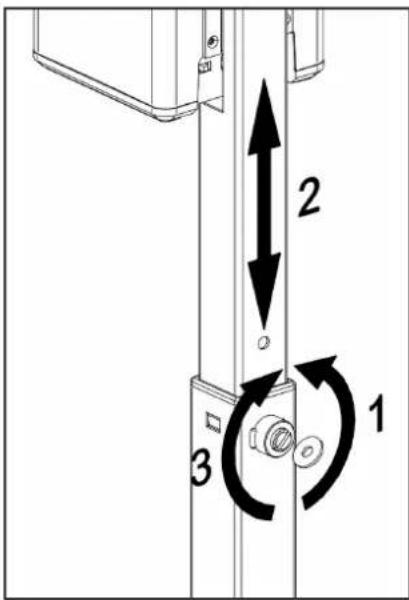

4.) Ajuste de altura

1 2 3

√ El soporte está correctamente armado.
√ El soporte y el altavoz están bien atornillados entre sí.
√ El soporte está colocado sobre una superficie nivelada y estable.

NOTA: El tubo de extensión debe sujetarse al abrir el tornillo de sujeción.

Abrir el tornillo de apriete con la arandela o con una herramienta adecuada 1 y ajustar la altura deseada 2. Volver a apretar a mano el tornillo de sujeción 3. Se debe asegurar que el tornillo de sujeción entre en el agujero previsto para ello en el tubo de extensión.

Mantenimiento, limpieza y reparación

Mantenimiento: Comprobar periódicamente que las uniones atornilladas estén bien apretadas.
▶ Limpieza: Usar un paño ligeramente humedecido para limpiar el soporte del altavoz. No usar productos de limpieza clorados o abrasivos. Podrían dañar la superficie y la pintura.
▶ Reparación: Reparar cualquier daño inmediatamente y no seguir utilizando el soporte del altavoz. Los trabajos de mantenimiento sólo deben realizarse si se cuenta con los conocimientos necesarios. Si faltan piezas, póngase en contacto con el fabricante en www.k-m.de.

Averías y solución de problemas

Fallo/causa Comprobación/solución
No se puede unir la base al tubo	·Observar el bloqueo de montaje o las longitudes de las nervaduras en el tubo base.
La placa de conexión no se puede insertar completamente en el tubo base	·Observar el bloqueo de montaje o la longitud de la nervadura en la placa de conexión.
El soporte se tambalea o está inestable	·Comprobar la superficie de la base y del soporte.·Comprobar la unión atornillada entre la base y el tubo base, apretarla si fuera necesario.
El altavoz no está fijado o no se puede sujetar	·Usar el orificio de montaje correcto para el altavoz correspondiente.·La tuerca de sujeción debe introducirse completamente en el orificio.·Apretar la tuerca de sujeción.
La altura ajustada no se mantiene, el tubo de extensión se retrae automáticamente	·Comprobar o asegurar que el perno de sujeción está introducido en un orificio del tubo de extensión.

Almacenamiento, eliminación

Guarde el soporte de altavoz en un lugar seco.

Recicle los componentes desmontados:

Los componentes de metal deben ir a un depósito de chatarra.

Los componentes de plástico, papel y cartón deben ir a un centro de reciclaje.

- Clasifique todos los demás componentes por tipo de material y deséchelos de acuerdo con la normativa local.

Datos de contacto

Teléfono: +49 9342/8060

Fax: [phone]

Correo electrónico: [e-mail]

Sitio web: www.k-m.de
