Type de produit	Trépied pour haut-parleur
Marque	K&M
Modèle	AC 6001 Flex
Matériau du socle	Acier avec revêtement par poudre noir ou blanc
Matériau des tubes	Acier, revêtement par poudre
Capacité de charge maximale	1,2 kg
Hauteur minimale	795 mm
Hauteur maximale	1195 mm
Nombre de positions de hauteur	8
Pas de réglage	50 mm
Dimensions (L x P)	220 x 240 mm
Poids unitaire	4,6 kg
Poids par paire	9,2 kg
Dimensions de l'emballage	850 x 245 x 80 mm
Haut-parleurs compatibles	Teufel EFFEKT et CS 25 FCR Mk3
Accessoires fournis	2 boulons de serrage, 4 vis à six pans M6 x 20 mm, 2 écrous de serrage, 2 plaques de liaison, 1 rondelle, 1 clé SW10/13
Consignes de sécurité	Poser sur surface plane, visser solidement, maintenir le tube lors du réglage, attention au renversement
Entretien	Contrôle régulier du serrage des vis
Nettoyage	Chiffon légèrement humidifié, éviter produits chlorés ou abrasifs
Réparabilité	Contacter le fabricant via www.k-m.de pour pièces manquantes ou réparations

FOIRE AUX QUESTIONS - AC 6001 Flex K&M

Comment monter le trépied AC 6001 Flex ?

Déballez l'article et vérifiez qu'il n'est pas endommagé. Montez le trépied en glissant le câble dans les tubes, puis fixez la plaque de liaison et le socle avec les vis fournies. Utilisez la clé SW10/13 pour un couple maximal de 8 Nm.

Quels haut-parleurs sont compatibles ?

Ce trépied est conçu pour les haut-parleurs Teufel EFFEKT et CS 25 FCR Mk3. D'autres haut-parleurs compatibles peuvent être utilisés, mais la charge maximale ne doit pas dépasser 1,2 kg.

Comment régler la hauteur ?

Desserrez la vis de serrage en la tournant, maintenez le tube d'extension d'une main, puis réglez la hauteur souhaitée parmi les 8 positions (pas de 50 mm). Serrez fermement la vis de serrage à la main, en vérifiant qu'elle s'enfonce dans un trou du tube.

Quelle est la capacité de charge maximale ?

La capacité de charge maximale est de 1,2 kg. Ne dépassez jamais cette limite pour éviter tout risque de renversement ou de dommage.

Comment nettoyer le trépied ?

Utilisez un chiffon légèrement humidifié pour nettoyer les surfaces. N'utilisez pas de produits de nettoyage contenant du chlore ou abrasifs, car ils pourraient endommager le revêtement.

Que faire si le socle ne s'assemble pas avec le tube de base ?

Vérifiez la sécurité de montage : le tube de base et la plaque de liaison ont des longueurs d'entretoise différentes. Assurez-vous de les aligner correctement (les composants s'assemblent facilement dans la bonne position).

Comment fixer le haut-parleur sur le trépied ?

Insérez le boulon de serrage dans le trou du tube d'extension, vissez l'écrou sans le serrer. Accrochez le haut-parleur par son ouverture en forme de trou de serrure sur le boulon, puis serrez l'écrou à la main. Utilisez le perçage adapté (1 pour EFFEKT, 2 pour CS 25 FCR Mk3).

Le trépied vacille, que faire ?

Vérifiez la surface d'appui : elle doit être plane et solide. Vérifiez le serrage des vis entre le socle et le tube de base, et resserrez si nécessaire. Assurez-vous que le haut-parleur est bien fixé.

Où trouver des pièces de rechange ?

Contactez le fabricant via le site www.k-m.de ou par téléphone au +49 9342/8060. Utilisez uniquement des pièces d'origine pour garantir la sécurité.

Comment ranger le trépied ?

Rangez le trépied dans un endroit sec. Démontez si nécessaire et recyclez les composants selon les réglementations locales (métal, plastique, carton).

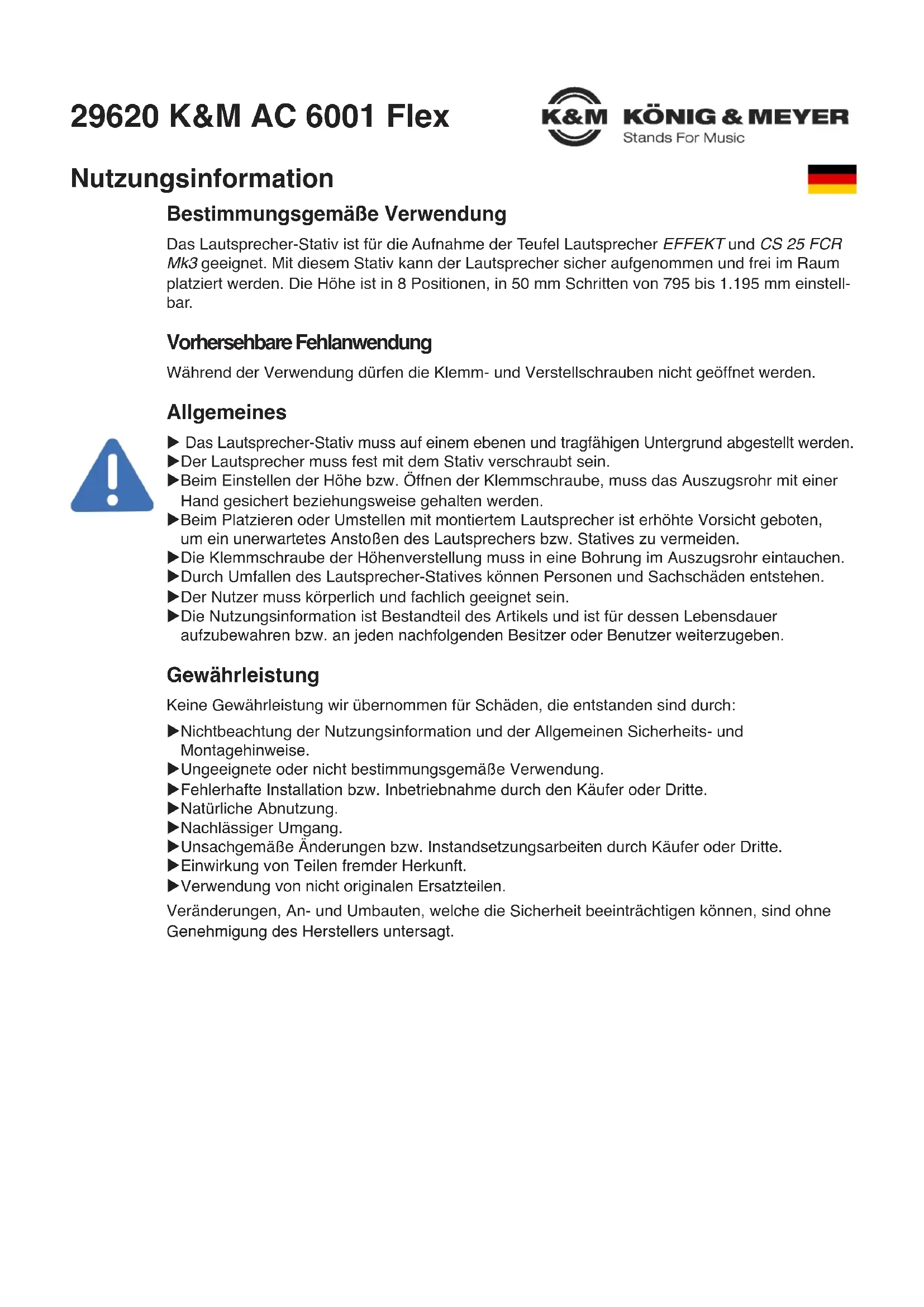

MODE D'EMPLOI AC 6001 Flex K&M

Informations sur l'utilisation

Utilisation conforme à la destination

Le trépied de haut-parleur est conçu pour accueillir les haut-parleurs Teufel EFFEKT et CS 25 FCR Mk3. Ce trépied permet de prendre le haut-parleur en toute sécurité et de le pla-cer libre-ment dans la pièce. La hauteur est réglable en 8 positions, par pas de 50 mm, de 795 à 1195 mm.

Mauvaise utilisation prévisible

Pendant l'utilisation, les vis de serrage et de réglage ne doivent pas être ouvertes.

Généralités

▶ Le trépied de haut-parleur doit être posé sur une surface plane et solide.
▶ L'haut-parleur doit être solidement vissé au trépied.
Lors du réglage de la hauteur ou de l'ouverture de la vis de serrage, le tube d'extension doit être sécurisé ou maintenu d'une main.
Lors du placement ou du déplacement, ainsi que lors du réglage de la hauteur avec le haut-parleur monté, il convient de faire preuve d'une grande prudence afin d'éviter de heurter le haut-parleur ou le trépied de manière inattendue.
▶ La vis de serrage pour le réglage de la hauteur doit s'enfoncer dans un trou du tube d'extension.
▶ Le renversement du pied de haut-parleur peut entraîner des dommages corporels et matériels.
L'utilisateur doit être apte sur le plan physique et professionnel.
Les informations d'utilisation font partie intégrante de l'article et doivent être conservées pendant toute sa durée de vie ou transmises à tout autre propriétaire ou utilisateur ultérieur.

Garantie

Aucune garantie n'est accordée pour les dommages causés par:

▶ Non-respect des informations d'utilisation et des consignes générales de sécurité et de montage.
▶ Utilisation inappropriée ou non conforme à l'usage prévu.
▶ Installation resp. mise en service défectueuse par l'acheteur ou un tiers.
▶ Usure naturelle.
▶ Manipulation négligente.
Des modifications resp. des travaux de réparation non conformes effectués par l'acheteur ou par des tiers.
▶ Influence de pièces d'origine étrangère.
▶ Utilisation de pièces de rechange non originales.

Les modifications, ajouts et transformations susceptibles de nuire à la sécurité sont in-terdits sans l'autorisation préalable du fabricant.

Données techniques

Matériau	Socle, plaque de liaison, tube de base, tube d'extension : acier, revêtement par poudre noir ou blancVis à tête hexagonale, boulon de serrage, vis de serrage, rondelle : acier galvaniséÉcrou de serrage : plastique, acier galvaniséCoques de guidage : plastique, noirRevêtement : caoutchouc
Capacité de charge	Teufel EFFEKT et CS 25 FCR Mk3, max. 1,2 kg
Dimensions (L) 220 x	(P) 240 x (H) 795 - 1195 mm
Réglage	Hauteur du sol au bord supérieur du trépied, 795 - 1195 mm,en 8 pas de 50 mm
Emballage (L) 850 x	(P) 245 x (H) 80 mm
Poids Unité 4,6 kg, paire	9,2 kg

Montage

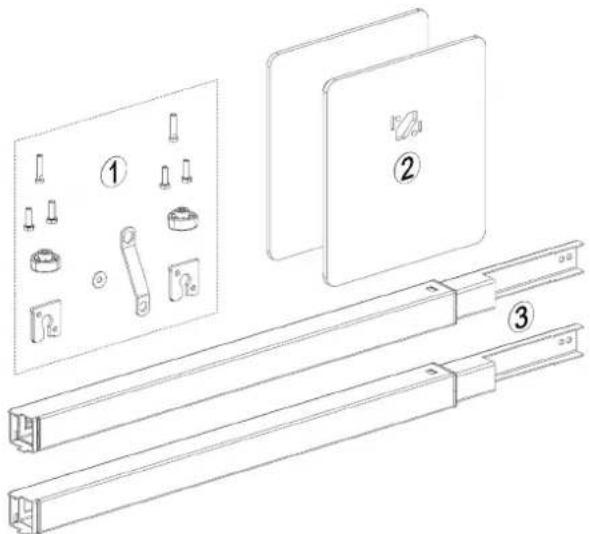

1.) Déballer l'article et vérifier qu'il n'e soit pas endommagé et que la livraison soit complète

1 Sachet d'accessoires :

2x boulons de serrage

4x vis à six pans M6 x 20 mm

2x écrous de serrage

2x plaque de liaison

1x rondelle ∅ 6,4/17,8 x 1,6 mm

1x clé SW10/13

2 2x socle

3 2x tube de base et tube d'extension

2.) Monter le trépied avec l'haut-parleur filaire

1 Glisser le câble par le haut à travers tube d'extension, le tube de base et le socle.

2 Pousser la plaque de connexion dans l'encoche prévue à cet effet. La plaque de connexion doit être à fleur du tube de base.

REMARQUE : Aussi bien la plaque de connexion que le tube de base sont protégés contre un montage incorrect par des longueurs d'entretoise différentes. Veillez à prendre en compte la longueur des entretoises lors du montage. Les composants s'assemblent facilement

lorsqu'ils sont dans la bonne position.

3 Fixer le socle au tube de base et le visser à la main avec les deux vis à tête hexagonale. Le couple de serrage maximal ne doit pas dépasser les 8 Nm.

3.) Monter l'haut-parleur sur le trépied

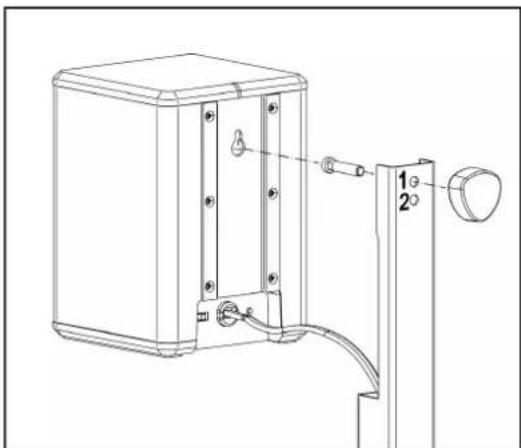

Introduisez le boulon de serrage par l'avant dans le trou de réception du tube d'extension et vissezle sans le serrer avec l'écrou de serrage. Utilisez l'ouverture en forme de trou de serrure du haut-parleur pour l'accrocher sur le boulon de serrage. Veillez à ce que le boulon de serrage s'enfonce complètement dans l'ouverture en forme de trou de serrure. Serrez l'écrou de serrage à la main.

REMARQUE : Haut-parleur EFFEKT perçage 1 sur le tube d'extension. Haut-parleur CS 25 FCR Mk3 perçage 2 sur le tube d'extension.

!En raison de la possibilité de réglage, il existe un risque d'écrasement entre les composants!

4.) Réglage de la hauteur

1 2 3

√ Le trépied est correctement monté.
√ Le trépied et le haut-parleur sont solidement vissés l'un à l'autre.
√ Le trépied est posé sur une surface plane et résistante.

REMARQUE : le tube d'extension doit être maintenu lors de l'ouverture de la vis de serrage.

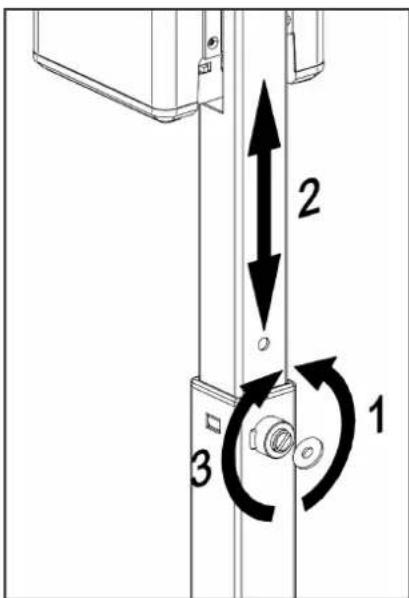

Desserrer la vis de serrage, à l'aide de la rondelle fournie ou d'un outil adapté 1 et régler la hauteur souhaitée 2. Resserrer la vis de serrage à la main 3. Veiller à ce que la vis de serrage s'enfonce dans le trou prévu à cet effet sur le tube d'extension.

Entretien, nettoyage et réparation

▶ Entretien : contrôle régulier du bon serrage des raccords vissés.
Nettoyage : pour nettoyer le trépied pour haut-parleurs, utiliser un chiffon légèrement humidifié. Ne pas utiliser de produits de nettoyage contenant du chlore ou abrasifs. Ceux-ci peuvent causer des dommages à la surface et à la peinture.
Réparer les dommages : réparer immédiatement les dommages survenus et ne plus utiliser les trépieds de haut-parleurs. Les travaux de maintenance ne peuvent être effectués que si vous possédez les connaissances nécessaires à cet effet. En cas de pièces manquantes, contactez le fabricant via www.k-m.de.

Défauts et dépannage

Défaut / cause Contrôle / correction des défauts
Le socle ne peut pas être assemblé avec le tube de base	Respecter la sécurité de montage resp. la longueur de l'entretoise sur le tube de base.
La plaque de connexion ne s'insère pas complètement dans le tube de base	Respecter la sécurité de montage resp. la longueur de l'entretoise sur la plaque de liai-son.
Le trépied vacille ou est instable	Vérifier le support et la surface d'appui.Vérifier le vissage entre le socle et le tube de base, le resserrer éventuellement.
L'haut-parleur ne se fixe pas ou ne peut pas être serré	Utiliser le bon trou de fixation pour chaque haut-parleur.Le boulon de serrage doit s'enfoncer complètement dans l'ouverture du trou de serrure.Resserrer l'écrou de serrage.
La hauteur réglée n'est pas main-tenue, le tube d'extension se ré-tracte automatiquement	Vérifier ou s'assurer que la vis de serrage soit bien introduite dans un trou du tube d'extension.

Stockage, élimination

Rangez le trépied de haut-parleur dans un endroit sec.

Recyclez les composants démontés :

▶ Éliminez tous les composants en métal.

▶ Recyclez tous les composants en plastique, papier et carton.

▶ Triez tous les autres composants en fonction des caractéristiques des matériaux et mettez-les au rebut conformément à la réglementation locale.
