29680 - Support des enceintes K&M - Notice d'utilisation et mode d'emploi gratuit

Marque	K&M
Modèle	29680
Type de produit	Trépied pour haut-parleurs
Utilisation conforme	Pour haut-parleurs Teufel ROCKSTER AIR 2 et ROCKSTER AIR
Capacité de charge	Max. 14,5 kg
Dimensions (L x P x H)	292 x 292 x 536 mm
Dimensions d'emballage (L x P x H)	495 x 335 x 95 mm
Poids	5,0 kg
Matériau du socle et du tube	Acier revêtu par poudre noir
Matériau du manchon de serrage	Aluminium anodisé
Matériau du revêtement	Caoutchouc
Système de fixation	"Ring Lock" pour diamètre 35–37 mm
Contenu de la livraison	Socle, tube de base, 4 revêtements caoutchouc, 3 vis M6x16, clé Allen SW4
Montage	Visser le tube de base sur le socle avec 3 vis, couple max. 8 Nm
Mise en garde	Risque d'écrasement lors de l'installation du haut-parleur
Entretien	Contrôler régulièrement le serrage des vis
Nettoyage	Chiffon légèrement humide, pas de produits chlorés ou abrasifs
Réparabilité	Ne réparer qu'avec les connaissances nécessaires ; contacter le fabricant pour pièces
Stockage	Endroit sec
Élimination	Trier les composants métalliques, plastiques et carton
Garantie	Garantie exclue en cas d'utilisation non conforme ou de modifications non autorisées
Contact fabricant	Tél. [phone], [e-mail], www.k-m.de

FOIRE AUX QUESTIONS - 29680 K&M

Quels haut-parleurs sont compatibles avec le support K&M 29680 ?

Le trépied est spécialement conçu pour les haut-parleurs Teufel ROCKSTER AIR 2 et ROCKSTER AIR. Sa capacité de charge maximale est de 14,5 kg.

Comment monter le trépied pour haut-parleurs ?

Insérez le tube de base dans le socle et vissez-le avec les trois vis à tête fraisée fournies. Le couple de serrage maximum est de 8 Nm. Les creux du socle doivent être orientés vers le bas. Ensuite, collez les quatre patins en caoutchouc sous le socle.

Comment fixer le haut-parleur sur le trépied ?

Assurez-vous que le Ring Lock est réglé sur la position open (diamètre le plus petit). Placez le haut-parleur par-dessus, puis tournez le manchon de serrage dans le sens close pour le verrouiller solidement. Pour le retirer, tournez dans le sens open.

Le trépied vacille ou est instable, que faire ?

Vérifiez que le trépied est posé sur une surface plane et solide. Contrôlez le serrage des vis entre le socle et le tube de base, et resserrez-les si nécessaire (max. 8 Nm).

Quelle est la charge maximale supportée ?

La capacité de charge maximale est de 14,5 kg. Ne dépassez pas cette limite pour éviter tout risque de basculement ou de dommage.

Comment nettoyer le support d'enceinte ?

Utilisez un chiffon légèrement humide. N'utilisez pas de produits de nettoyage contenant du chlore ou abrasifs car ils peuvent endommager la surface et la peinture.

Puis-je utiliser ce trépied avec d'autres marques de haut-parleurs ?

Le trépied est conçu pour les modèles Teufel ROCKSTER AIR, mais peut convenir à d'autres enceintes si elles disposent d'une douille de bride adaptée au système Ring Lock (diamètre 35-37 mm) et respectent le poids maximum de 14,5 kg. Vérifiez la compatibilité avant utilisation.

Comment ranger le trépied quand il n'est pas utilisé ?

Rangez le trépied dans un endroit sec. Vous pouvez le démonter pour un rangement plus compact. Conservez les accessoires dans le sac fourni.

Que faire en cas de pièce manquante ou endommagée ?

Contactez le fabricant via www.k-m.de ou par e-mail à [e-mail]. N'utilisez pas le trépied tant qu'il n'est pas en parfait état.

Y a-t-il des risques de sécurité à connaître ?

Oui, lors de l'installation du haut-parleur, il existe un risque d'écrasement entre les composants. Placez toujours le trépied sur une surface plane et stable. Ne desserrez pas les vis pendant l'utilisation. Le renversement peut causer des blessures.

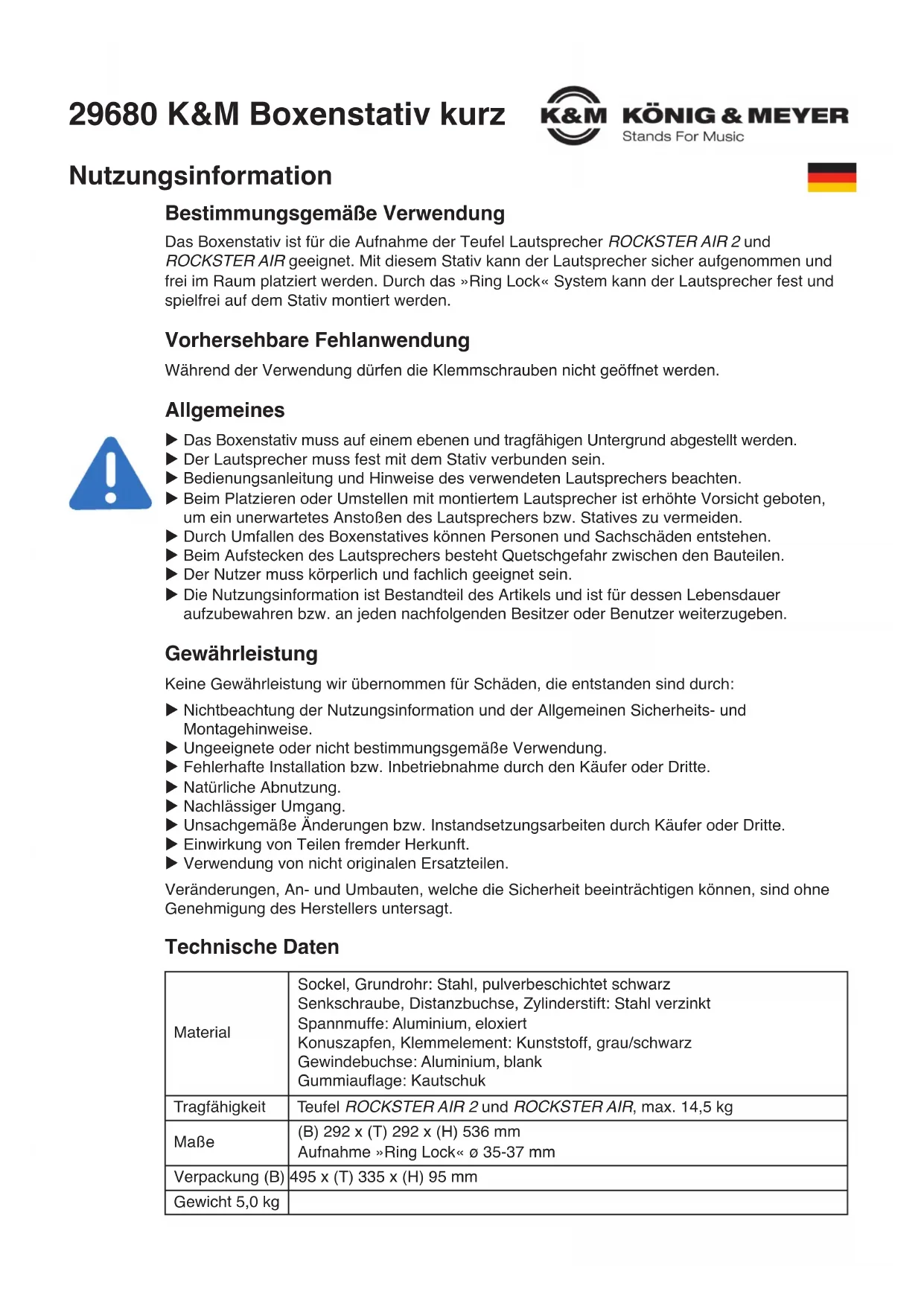

MODE D'EMPLOI 29680 K&M

29680 K&M Trépied pour haut-parleurs court

Informations sur l'utilisation

Utilisation conforme à la destination

Le trépied pour haut-parleurs est conçu pour accueillir les haut-parleurs Teufel ROCKSTER AIR 2 et ROCKSTER AIR. Ce trépied permet de prendre le haut-parleur en toute sécurité et de le placer librement dans la pièce. Le système »Ring Lock« permet de monter le haut-parleur de manière fixe et sans jeu sur le trépied.

Mauvaise utilisation prévisible

Ne pas ouvrir les vis de serrage pendant l'utilisation.

Généralités

▶ Le trépied pour haut-parleurs doit être posé sur une surface plane et solide.
L'haut-parleur doit être solidement vissé au trépied.
▶ Consulter le mode d'emploi et les instructions du haut-parleur utilisé.
Lors du placement ou du déplacement avec le haut-parleur monté, il convient de faire preuve d'une grande prudence afin d'éviter de heurter le haut-parleur ou le trépied de manière inattendue.
Le renversement du trépied pour haut-parleurs peut entraîner des dommages corporels et matériels.
Lors de l'installation du haut-parleur, il existe un risque d'écrasement entre les composants.
L'utilisateur doit être apte sur le plan physique et professionnel.
Les informations d'utilisation font partie intégrante de l'article et doivent être conservées pendant toute sa durée de vie ou transmises à tout autre propriétaire ou utilisateur ultérieur.

Garantie

Aucune garantie n'est accordée pour les dommages causés par:

▶ Non-respect des informations d'utilisation et des consignes générales de sécurité et de montage.
▶ Utilisation inappropriée ou non conforme à l'usage prévu.
▶ Installation resp. mise en service défectueuse par l'acheteur ou un tiers.
▶ Usure naturelle.
▶ Manipulation négligente.
Des modifications resp. des travaux de réparation non conformes effectués par l'acheteur ou par des tiers.
▶ Influence de pièces d'origine étrangère.
▶ Utilisation de pièces de rechange non originales.

Les modifications, ajouts et transformations susceptibles de nuire à la sécurité sont in-terdits sans l'autorisation préalable du fabricant.

Données techniques

Matériau	Socle, tube de base : acier, revêtement par poudre noirVis à tête fraisée, douille d'écartement, goupille cylindrique : acier, galvaniséManchon de serrage : aluminium anodiséPivot conique, élément de serrage : plastique, gris/noirDouille filetée : aluminium, brutRevêtement : caoutchouc
Capacité de charge	Teufel ROCKSTER AIR 2 et ROCKSTER AIR, max. 14,5 kg
Dimensions	(L) 292 x (P) 292 x (H) 536 mmLogement »Ring Lock« ø 35-37 mm
Emballage (L) 495 x	(P) 335 x (H) 95 mm
Poids 5,0 kg

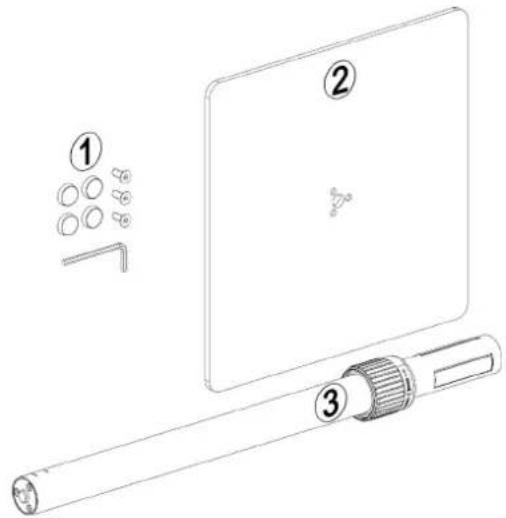

Montage

1.) Déballer l'article et vérifier qu'il n'e soit pas endommagé et que la livraison soit complète

1 Sac d'accessoires:

4x Revêtement en caoutchouc

3x Vis à tête fraisée M6 x 16 mm

1x Clé à six pans creux SW4

2 Socle

3 Tube de base

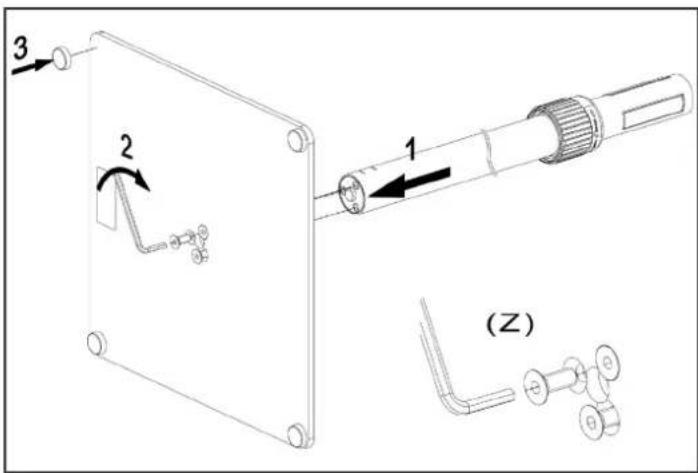

2.) Monter le trépied

3 2 1 (Z)

Insérer le tube de base avec le boulon fileté dans le socle 1 et le visser avec les trois vis à tête fraisée 2.

REMARQUE : Veillez à ce que les creux de la base soient orientés vers le bas Z. Le couple de serrage maximal ne doit pas dépasser les 8 Nm.

Coller les quatre supports en caout- chouc sur le socle, comme illustré 3.

!Lors de l'installation du haut-parleur, il existe un risque d'écrasement entre les compo-sants!

3.) Monter l'haut-parleur sur le trépied

1 2 3

√ Le trépied est correctement monté.
√ Le trépied est posé sur une surface plane et résistante.
√ Le bouchon de la prise à bride du ROCKSTER AIR 2 est ouvert.
√ »Ring Lock« est réglé sur open et donc sur le plus petit diamètre.

Placer le ROCKSTER AIR 2 sur le »Ring Lock« par le haut 1. Le »Ring Lock« doit s'enfoncer complètement dans la douille de la bride.

Orienter le ROCKSTER AIR 2 dans la position souhaitée et fixez fermement l'enceinte sur le trépied en tournant le manchon de serrage dans le sens du close 2, sans aucun jeu. En tournant dans le sens open 3, le haut-parleur est à nouveau libéré et peut être retiré du trépied.

Entretien, nettoyage et réparation

▶ Entretien : contrôle régulier du bon serrage des raccords vissés.
Nettoyage : pour nettoyer le trépied pour haut-parleurs, utiliser un chiffon légèrement humidifié. Ne pas utiliser de produits de nettoyage contenant du chlore ou abrasifs. Ceux-ci peuvent causer des dommages à la surface et à la peinture.
Réparer les dommages : réparer immédiatement les dommages survenus et ne plus utiliser les trépieds de haut-parleurs. Les travaux de maintenance ne peuvent être effectués que si vous possédez les connaissances nécessaires à cet effet. En cas de pièces manquantes, contactez le fabricant via www.k-m.de.

Défauts et dépannage

Défaut / cause Contrôle /	correction des défauts
Le trépied vacille ou est instable	Vérifier le support et la surface d'appui.Vérifier le vissage entre le socle et le tube de base, le resserrer éventuellement.
L'enceinte ne peut pas être montée sur un trépied	Vérifier que le « Ring Lock » soit réglé sur le diamètre le plus petit. Tourner le manchon de serrage vers open.

Stockage, élimination

Rangez le trépied de haut-parleur dans un endroit sec.

Recyclez les composants démontés :

▶ Éliminez tous les composants en métal.
▶ Recyclez tous les composants en plastique, papier et carton.

▶ Triez tous les autres composants en fonction des caractéristiques des matériaux et mettez-les au rebut conformément à la réglementation locale.

Informations de contact

Téléphone : +49 9342/8060

Fax : [phone]

E-mail : [e-mail]

Web : www.k-m.de
