Produkttyp	Lautsprecherstativ
Marke	K&M
Modell	AC 6001 Flex
Material des Sockels	Stahl mit schwarzer oder weißer Pulverbeschichtung
Material der Rohre	Stahl, pulverbeschichtet
Maximale Tragfähigkeit	1,2 kg
Minimale Höhe	795 mm
Maximale Höhe	1195 mm
Anzahl Höhenpositionen	8
Einstellintervall	50 mm
Abmessungen (L x B)	220 x 240 mm
Einzelgewicht	4,6 kg
Gewicht pro Paar	9,2 kg
Verpackungsmaße	850 x 245 x 80 mm
Kompatible Lautsprecher	Teufel EFFEKT und CS 25 FCR Mk3
Mitgeliefertes Zubehör	2 Spannbolzen, 4 Sechskantschrauben M6 x 20 mm, 2 Spannmuttern, 2 Verbindungsplatten, 1 Unterlegscheibe, 1 Schlüssel SW10/13
Sicherheitshinweise	Auf ebene Fläche stellen, fest verschrauben, Rohr beim Einstellen festhalten, auf Umkippen achten
Wartung	Regelmäßige Kontrolle des Schraubenanzugs
Reinigung	Leicht angefeuchtetes Tuch, chlorhaltige oder scheuernde Produkte vermeiden
Reparierbarkeit	Hersteller unter www.k-m.de für fehlende Teile oder Reparaturen kontaktieren

Häufig gestellte Fragen - AC 6001 Flex K&M

Wie montiere ich das Stativ AC 6001 Flex?

Packen Sie den Artikel aus und prüfen Sie, ob er unbeschädigt ist. Montieren Sie das Stativ, indem Sie das Kabel in die Rohre einführen, dann die Verbindungsplatte und den Sockel mit den mitgelieferten Schrauben befestigen. Verwenden Sie den Schlüssel SW10/13 für ein maximales Drehmoment von 8 Nm.

Welche Lautsprecher sind kompatibel?

Dieses Stativ ist für die Lautsprecher Teufel EFFEKT und CS 25 FCR Mk3 ausgelegt. Andere kompatible Lautsprecher können verwendet werden, aber die maximale Belastung darf 1,2 kg nicht überschreiten.

Wie stelle ich die Höhe ein?

Lösen Sie die Spannschraube durch Drehen, halten Sie das Verlängerungsrohr mit einer Hand fest und stellen Sie die gewünschte Höhe aus den 8 Positionen (Abstand 50 mm) ein. Ziehen Sie die Spannschraube von Hand fest an, und achten Sie darauf, dass sie in ein Loch des Rohrs einrastet.

Was ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 1,2 kg. Überschreiten Sie diese Grenze nie, um ein Umkippen oder Beschädigungen zu vermeiden.

Wie reinige ich das Stativ?

Verwenden Sie ein leicht angefeuchtetes Tuch, um die Oberflächen zu reinigen. Verwenden Sie keine chlorhaltigen oder scheuernden Reinigungsmittel, da diese die Beschichtung beschädigen könnten.

Was tun, wenn sich der Sockel nicht mit dem Basisrohr zusammensetzen lässt?

Überprüfen Sie die Montagesicherheit: Das Basisrohr und die Verbindungsplatte haben unterschiedliche Abstandslängen. Stellen Sie sicher, dass Sie sie richtig ausrichten (die Komponenten lassen sich in der richtigen Position leicht zusammenstecken).

Wie befestige ich den Lautsprecher am Stativ?

Führen Sie den Spannbolzen in das Loch des Verlängerungsrohrs ein und schrauben Sie die Mutter ohne Festziehen. Hängen Sie den Lautsprecher mit seiner schlüssellochförmigen Öffnung über den Bolzen und ziehen Sie dann die Mutter von Hand fest. Verwenden Sie die passende Bohrung (1 für EFFEKT, 2 für CS 25 FCR Mk3).

Das Stativ wackelt, was tun?

Überprüfen Sie die Auflagefläche: Sie muss eben und fest sein. Überprüfen Sie den festen Sitz der Schrauben zwischen Sockel und Basisrohr und ziehen Sie sie bei Bedarf nach. Stellen Sie sicher, dass der Lautsprecher sicher befestigt ist.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Hersteller über die Website www.k-m.de oder telefonisch unter +49 9342/8060. Verwenden Sie nur Originalteile, um die Sicherheit zu gewährleisten.

Wie lagere ich das Stativ?

Lagern Sie das Stativ an einem trockenen Ort. Demonieren Sie es bei Bedarf und entsorgen Sie die Komponenten gemäß den örtlichen Vorschriften (Metall, Kunststoff, Pappe).

BEDIENUNGSANLEITUNG AC 6001 Flex K&M

Bestimmungsgemäße Verwendung

Das Lautsprecher-Stativ ist für die Aufnahme der Teufel Lautsprecher EFFEKT und CS 25 FCR Mk3 geeignet. Mit diesem Stativ kann der Lautsprecher sicher aufgenommen und frei im Raum platziert werden. Die Höhe ist in 8 Positionen, in 50 mm Schritten von 795 bis 1.195 mm einstellbar.

Vorhersehbare Fehlanwendung

Während der Verwendung dürfen die Klemm- und Verstellschrauben nicht geöffnet werden.

Allgemeines

Das Lautsprecher-Stativ muss auf einem ebenen und tragfähigen Untergrund abgestellt werden.
▶Der Lautsprecher muss fest mit dem Stativ verschraubt sein.
▶Beim Einstellen der Höhe bzw. Öffnen der Klemmschraube, muss das Auszugsrohr mit einer Hand gesichert beziehungsweise gehalten werden.
▶Beim Platzieren oder Umstellen mit montiertem Lautsprecher ist erhöhte Vorsicht geboten, um ein unerwartetes Anstoßen des Lautsprechers bzw. Statives zu vermeiden.
▶Die Klemmschraube der Höhenverstellung muss in eine Bohrung im Auszugsrohr eintauchen.
▶Durch Umfallen des Lautsprecher-Statives können Personen und Sachschäden entstehen.
▶Der Nutzer muss körperlich und fachlich geeignet sein.
▶Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und Montagehinweise.
▶Ungeeignete oder nicht bestimmungsgemäße Verwendung.
▶Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.
▶Natürliche Abnutzung.
▶ Nachlässiger Umgang.
▶Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
▶Einwirkung von Teilen fremder Herkunft.
▶Verwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne Genehmigung des Herstellers untersagt.

Technische Daten

Material	Sockel, Verbindungsplatte, Grundrohr, Auszugsrohr:Stahl, pulverbeschichtet schwarz oder weißSechskantschraube, Klemmbolzen, Klemmschraube, U-Scheibe:Stahl verzinktKlemmmutter: Kunststoff, Stahl verzinktFührungsschalen: Kunststoff, schwarzGummiauflage: Kautschuk
Tragfähigkeit Te	ufel EFFEKT und CS 25 FCR Mk3, max. 1,2 kg
Maße (B) 220 x	(T) 240 x (H) 795 - 1.195 mm
Verstellung	Höhe von Boden bis Oberkante Stativ, 795 - 1.195 mm,in 8 Schritten von 50 mm
Verpackung (B)	850 x (T) 245 x (H) 80 mm
Gewicht Stück 4	,6 kg, Paar 9,2 kg

Montage

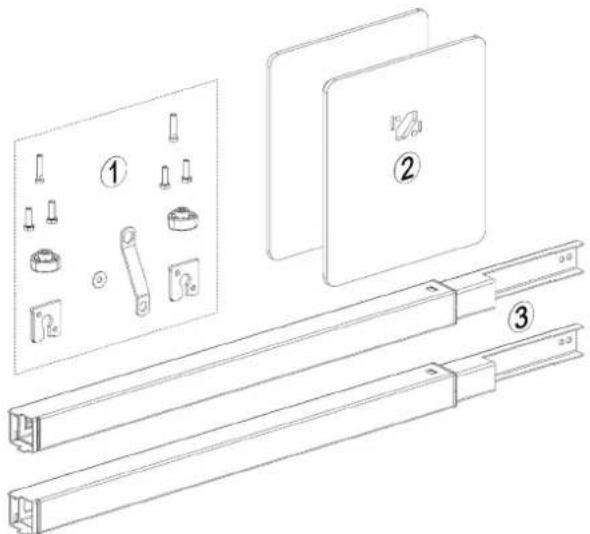

1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen

4x Sechskantschraube M6 x 20 mm

2x Klemmmutter

2x Verbindungsplatte

1x Unterlegscheibe

∅ 6,4/17,8 x 1,6 mm

3 2x Grund- und Auszugsrohr

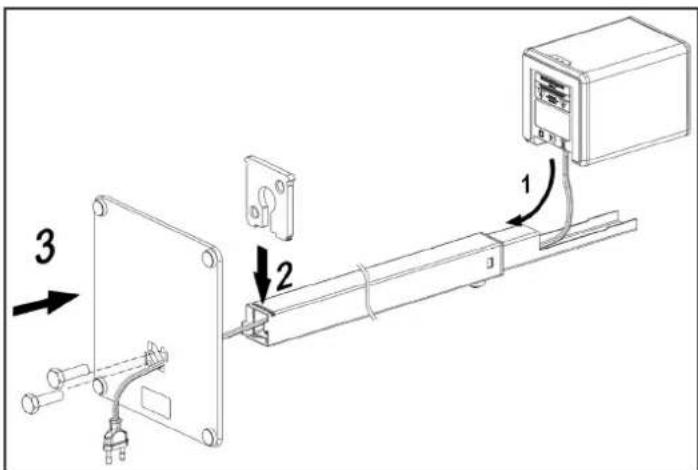

2.) Stativ mit kabelgebundenem Lautsprecher montieren

1 Das Kabel von oben durch das Auszugsrohr, Grundrohr und den Sockel schieben.

2 Die Verbindungsplatte in die dafür vorgesehene Aussparung schieben. Die Verbindungsplatte muss bündig mit dem Grundrohr abschließen.

HINWEIS: Sowohl die Verbindungsplatte als auch das Grundrohr sind durch unterschiedliche Steglängen gegen eine falsche Montage gesichert. Bei der Montage auf die Steglängen achten. Die Bauteile lassen sich in der richtigen Position leicht fügen.

3 Den Sockel mit dem Grundrohr abstecken und mit den beiden Sechskantschrauben handfest verschrauben. Das maximale Anzugsmoment darf 8 Nm nicht überschreiten.

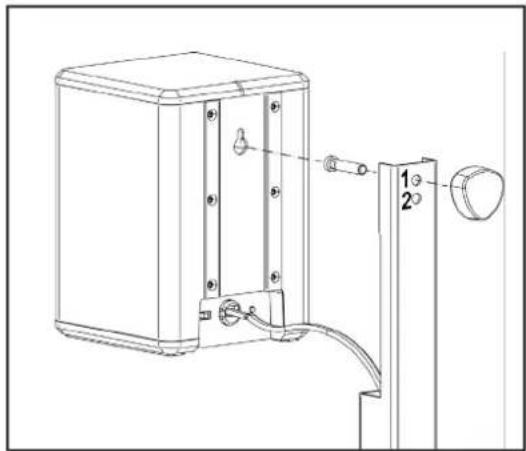

3.) Lautsprecher an Stativ montieren

Klemmbolzen von vorne durch die Aufnahmebohrung am Auszugsrohr stecken und mit der Klemmmutter lose verschrauben. Mithilfe der Schlüsselloch-Öffnung am Lautsprecher wird dieser auf den Klemmbolzen gehängt. Darauf achten, dass der Klemmbolzen vollständig in der Schlüsselloch-Öffnung eintaucht. Klemmmutter handfest anziehen.

HINWEIS: Lautsprecher EFFEKT Bohrung 1 am Auszugsrohr. Lautsprecher CS 25 FCR Mk3 Bohrung 2 am Auszugsrohr.

!Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen!

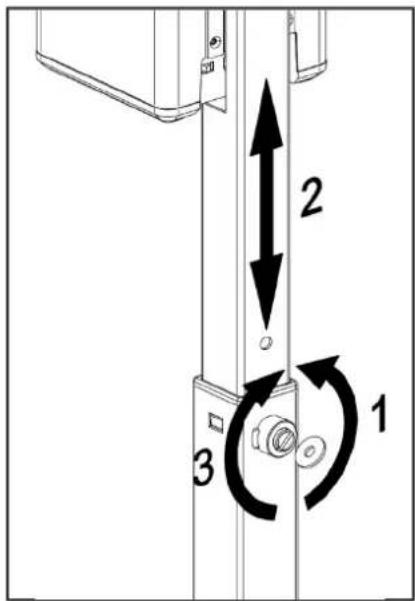

4.) Verstellen der Höhe

1 2 3

√ Stativ ist ordnungsgemäß aufgebaut.
√ Stativ und Lautsprecher sind fest miteinander verschraubt.
√ Stativ ist auf einem ebenen und tragfähigen Untergrund aufgestellt.

HINWEIS: Das Auszugsrohr muss beim Öffnen der Klemmschraube gehalten werden.

Die Klemmschraube, mit der beigelegten Unterlegscheibe oder einem passenden Werkzeug öffnen 1 und die gewünschte Höhe einstellen 2. Klemmschraube wieder handfest anziehen 3. Darauf achten, dass die Klemmschraube in die dafür vorgesehene Bohrung am Auszugsrohr eintaucht.

Wartung, Reinigung und Instandsetzung

▶ Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.
▶ Reinigung: Zum Reinigen des Lautsprecher-Statives ein leicht befeuchtetes Tuch benutzen. Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an der Oberfläche verursachen.
▶ Instandsetzen: Auftretende Schäden sofort beheben und Lautsprecher-Stative nicht weiter benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über www.k-m.de.

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung
Sockel lässt sich nicht mit Grundrohr fügen	Montagesicherung bzw. Steglängen am Grundrohr beachten.
Verbindungsplatte lässt sich nicht vollständig in Grundrohr fügen	Montagesicherung bzw. Steglänge an Verbindungsplatte beachten.
Stativ wackelt oder steht instabil	Untergrund und Standfläche überprüfen.Verschraubung zwischen Sockel und Grundrohr überprüfen, eventuell nachziehen.
Lautsprecher wird nicht fest oder kann nicht geklemmt werden	Für den jeweiligen Lautsprecher die richtige Aufnahmebohrung verwenden.Klemmbolzen muss vollständig in der Schlüsselloch-Öffnung eintauchen.Klemmmutter nachziehen.
Eingestellte Höhe wird nicht gehalten, Auszugsrohr fährt selbstständig ein	Überprüfen bzw. sicherstellen, dass die Klemmschraube in eine Bohrung im Auszugsrohr eingetaucht ist.

Lagerung, Entsorgung

Lagern Sie das Lautsprecher-Stativ an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

▶ Verschritten Sie alle Komponenten aus Metall.

▶ Führen Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung bzw. Recycling zu.

▶ Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie diese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: [phone]

Telefax: 09342/806-150

E-Mail: [e-mail]

Web: www.k-m.de
