19756 - Nicht kategorisiert K&M - Kostenlose Bedienungsanleitung

Produkttyp	Desktop Smartphone-Ständer
Marke	K&M
Modell	19756
Material	Basis: Stahl, pulverbeschichtet schwarz; Halter, Arm, Kugeladapter, Klemmmutter: Kunststoff; Stützarm innen: Aluminiumstab; Gummipads: Kunststoff, transparent; Gewindebolzen: Stahl, galvanisiert
Abmessungen (Basis)	148 x 144 x 4 mm
Gesamthöhe	Ca. 200 mm
Verpackungsabmessungen	165 x 151 x 58 mm
Gewicht	0,62 kg
Smartphone-Kompatibilität (Breite)	55-85 mm
Smartphone-Kompatibilität (Höhe)	130-180 mm
Smartphone-Dicke (max.)	15 mm
Tragfähigkeit	Smartphones und ähnliche Geräte (genaues Gewicht nicht angegeben; für typische Telefone geeignet)
Verstellbarer Armwinkel	Bis zu 90 Grad in jede Richtung
Klemmmechanismus	Klemmhebel mit hörbarem Einrasten
Gummierte Haltenasen	Ja, für sicheren Halt
Montage erforderlich	Ja, Schraubbasis an Arm, Halter befestigen, Gummipads kleben
Wartung	Schraubverbindungen regelmäßig prüfen; mit feuchtem Tuch reinigen; keine scheuernden Reinigungsmittel
Reparatur	Hersteller für Ersatzteile kontaktieren; Reparatur nur mit erforderlichen Kenntnissen
Sicherheitshinweise	Nicht mit eingesetztem Smartphone transportieren; Schrauben nicht bei eingestecktem Smartphone öffnen; nicht verkehrt herum verwenden
Garantie	Keine Garantie bei unsachgemäßem Gebrauch, Veränderungen oder Nichtbeachtung der Anweisungen
Entsorgung	Metall-, Kunststoff-, Papier- und Kartonkomponenten gemäß den örtlichen Vorschriften recyceln

Häufig gestellte Fragen - 19756 K&M

Wie montiere ich den K&M 19756 Tischständer?

Schrauben Sie den Gewindebolzen vom Haltearm ab, führen Sie ihn von unten in die Basis ein, setzen Sie den Haltearm auf den Bolzen und schrauben Sie fest. Befestigen Sie den Smartphone-Halter über das Drehgelenk und ziehen Sie die Klemmmutter fest. Abschließend kleben Sie die vier Gummipads auf die Unterseite der Basis.

Welche Smartphones sind mit diesem Ständer kompatibel?

Der Ständer passt für Smartphones mit einer Breite von 55-85 mm und einer Höhe von 130-180 mm. Die maximale Gerätedicke beträgt 15 mm.

Wie setze ich mein Smartphone sicher ein?

Öffnen Sie den Klemmhebel, schieben Sie den Halter auseinander, setzen Sie das Smartphone auf die unteren Haltenasen, schieben Sie den Halter zusammen und verriegeln Sie den Klemmhebel, bis er hörbar einrastet. Stellen Sie sicher, dass die Rückseite des Telefons flach aufliegt und die Haltenasen das Gerät umschließen.

Kann ich den Betrachtungswinkel einstellen?

Ja, der Haltearm kann bis zu 90 Grad in jede Richtung gebogen werden. Für präzise Einstellung verwenden Sie den Kugeladapter, indem Sie die Klemmmutter lösen, die Position einstellen und handfest anziehen.

Was soll ich tun, wenn der Ständer wackelt?

Überprüfen Sie die Oberfläche, stellen Sie sicher, dass die Gummipads richtig geklebt sind, und ziehen Sie alle Schraubverbindungen fest. Die Oberfläche muss sauber, trocken, eben und tragfähig sein.

Wie reinige ich den Ständer?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie keine chlorhaltigen oder scheuernden Reinigungsmittel, da sie die Oberfläche und den Lack beschädigen.

Kann ich den Ständer mit eingesetztem Smartphone transportieren?

Nein, transportieren Sie den Ständer nicht mit eingesetztem Smartphone, um Kipp- oder Beschädigungsrisiken zu vermeiden.

Sind Ersatzteile für diesen Ständer erhältlich?

Ja, besuchen Sie www.k-m.de und geben Sie die Artikelnummer auf dem Typenschild ein, um eine Ersatzteilliste zu finden. Sie können fehlende oder beschädigte Komponenten nachbestellen.

Wie hoch ist die Tragfähigkeit des Ständers?

Der Ständer ist für Smartphones und ähnliche Geräte ausgelegt. Die genaue Gewichtskapazität ist nicht angegeben, aber er hält typische Telefone innerhalb der Größenbeschränkungen sicher.

Wie soll ich den Ständer entsorgen?

Zerlegen Sie die Komponenten: Metallteile recyceln, Kunststoff, Papier und Karton recyceln oder wiederverwenden. Sortieren Sie andere Materialien gemäß den örtlichen Vorschriften und entsorgen Sie sie ordnungsgemäß.

BEDIENUNGSANLEITUNG 19756 K&M

Bestimmungsgemäße Verwendung

Das Smartphone-Tischstative ist zur Aufnahme von einem Smartphone mit einer Breite von 55-85 mm und einer Höhe von 130-180 mm geeignet. Ebenso können ähnliche Geräte mit dem Halter geklemmt werden. Durch die gummierten Haltelaschen, welche das Smartphone umschließen ist ein fester und sicherer Halt gewährleistet. Dank des robusten Sockels ist eine hohe Standsicherheit gewährleistet.

Vorhersehbare Fehlanwendung

Das Smartphone-Tischstativ nicht mit geklemmtem Smartphone transportieren. Während ein Smartphone eingelegt ist, die Klemm- und Verstellschrauben nicht öffnen. Das Smartphone-Tischstativ nicht über Kopf verwenden.

Allgemeines

▶ Der Untergrund muss sauber, trocken, eben und tragfähig sein.
Das Lösen der Verstellschraube mit geklemmtem Smartphone ist nur zulässig, um kleine Korrekturen der Position vorzunehmen. Bei dieser Korrektur ist erhöhte Vorsicht geboten, um ein unerwartetes Herabfallen des Geätes zu vermeiden.
Das Smartphone muss von den gummierten Haltelaschen umschlossen werden.
Der Smartphone-Tischstativ ist vor Herabfallen, Schmutz, Feuchtigkeit und ruckartigen Bewegungen zu schützen.
▶ Nicht mit übermäßiger Krafteinwirkung bedienen.
▶ Durch Umfallen oder Herabfallen des Smartphone-Tischstatives können Personen und Sachschäden entstehen.
▶ Nicht mit übermäßiger Krafteinwirkung bedienen.
▶ Der Nutzer muss körperlich und fachlich geeignet sein.
▶ Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:

Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und Montagehinweise.
▶ Ungeeignete oder nicht bestimmungsgemäße Anwendung.
▶ Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.
▶ Natürliche Abnutzung.
▶ Nachlässiger Umgang.
▶ Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
▶ Einwirkung von Teilen fremder Herkunft.
▶ Verwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne Genehmigung des Herstellers untersagt.

Technische Daten

Material	Sockel: Stahl, pulverbeschichtet schwarzSmartphone-Halter, Kugeladapter, Haltearm, Klemmmutter: KunststoffArm innen: Aluminium StabGummiauflagen: Kunststoff, transparentGewindebolzen: Stahl verzinkt
Tragfähigkeit Smartphones und ähnliche Geräte
Maße und Verstellbereich	Smartphone-Halter: Breite: 55-85 mm, Höhe: 130-180 mm,Stärke max. 15mmSockel: 148 x 144 x 4 mmHöhe: ca. 200 mm
Verpackung 165 x 151 x 58 mm
Gewicht 0,62 kg

Montage

Zur Montage des Smartphone-Tischstatives gehen Sie wie folgt vor:

1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen

Haltearm mit Kugeladapter und Gewindebolzen Sockel

4x Gummiauflage

Montage:

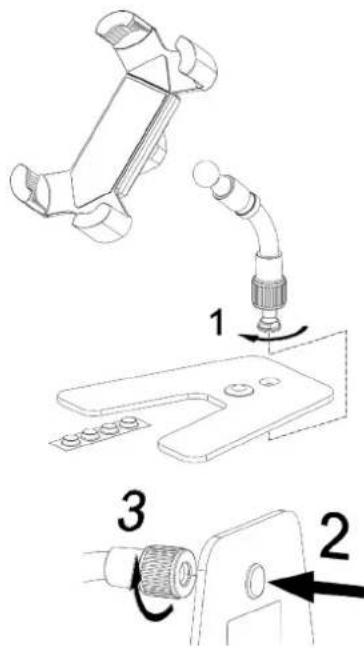

Zum Transport ist der Gewindebolzen in den Haltearm geschraubt. Den Gewindebolzen aus dem Haltearm schrauben 1 und von unten in den Sockel stecken 2. Darauf achten, dass der Gewindebolzen flächig an der Sockelplatte anliegt. Haltearm auf den Gewindebolzen aufsetzen und fest mit diesem verschrauben 3.

Hinweis: Um einen sicheren Stand zu gewährleisten ist der Smartphone-Halter mittig über dem Sockel auszurichten, siehe Abbildung.

Die vier Gummiauflagen mit einem gleichmäßigem Randabstand auf die Unterseite des Sockels kleben.

2.) Smartphone-Halter mit Kugeladapter verbinden

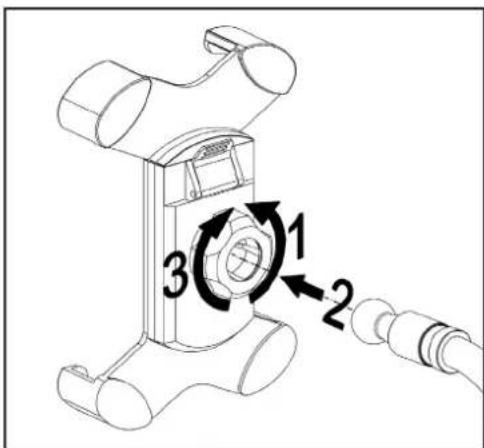

1 Die Klemmmutter am Smartphone-Halter in Richtung UNLOCK so weit öffnen, bis der Kugeladapter 2 mit leichtem Druck in den Smartphone-Halter einschnappt. 3 Klemmmutter in Richtung LOCK handfest anziehen.

Zum Verstellen der Lage die Klemmmutter lösen, die gewünschte Lage einstellen und die Klemmmutter handfest anziehen.

3.) Smartphone einlegen

√ Tischstativ ist ordnungsgemäß aufgebaut.
√ Tischstativ ist auf einem sauberen, trocken, eben und tragfähig Untergrund abgestellt.

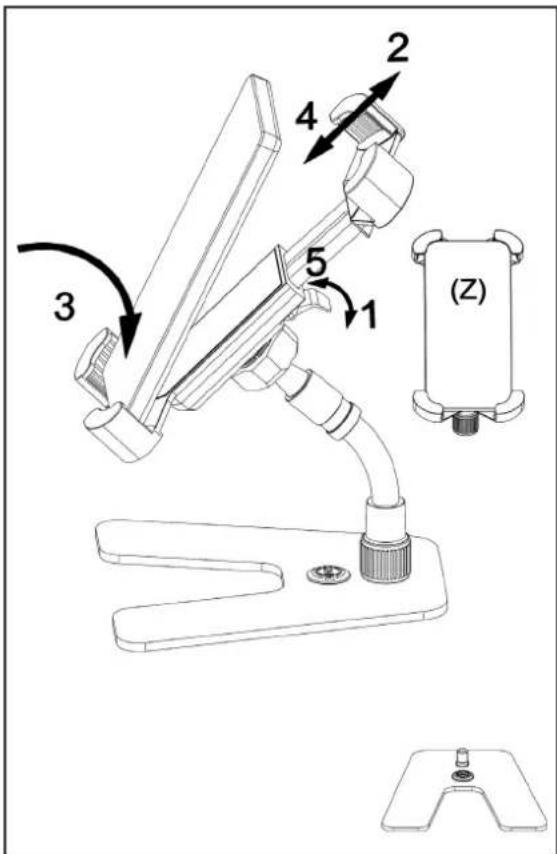

Den Klemmhebel 1 am Smartphone-Halter öffnen und Smartphone-Halter auseinanderschieben 2. Das Smartphone von oben auf die unteren Haltelaschen absetzen 3 und das Smartphone in den Smartphone-Halter ablegen. Smartphone-Halter zusammenschieben 4. Mit dem Klemmhebel den geschlossenen Smartphone-Halter arretieren 5. Klemmhebel rastet hörbar ein.

Hinweis: Das Smartphone muss flächig mit der Rückseite am Smartphone-Halter anliegen und die Haltelaschen müssen das Smartphone um- schließen Z. Nur so kann ein fester und sicherer Halt gewährleistet werden.

Der Haltearm kann bis zu 90° in jede beliebige Richtung gebogen werden. Dazu ist etwas Kraftaufwand nötig. Bevorzugt ist die gewünschte Position über den Kugeladapter einzustellen.

Wartung, Reinigung und Instandsetzung

▶ Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.
▶ Reinigung: Zum Reinigen des Smartphone-Tischstativs ein leicht befeuchtetes Tuch benutzen. Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an der Oberfläche verursachen.
▶ Instandsetzen: Auftretende Schäden sofort beheben und Smartphone-Tischstativ nicht weiter benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über www.k-m.de. Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild finden, zu einem entsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder defekten Teile Nachbestellen.

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung
Tischstativ wackelt oder steht instabil	• Untergrund, Gummiauflagen und Schraubverbindungen des Statives überprüfen.
Smartphone-Halterung wackelt	• Schraubverbindungen am Smartphone-Halter und Sockel überprüfen und gegebenenfalls nachziehen.
Smartphone wackelt im Halter	• Prüfen, ob Klemmhebel am Smartphone-Halter eingerastet ist.• Smartphone muss flächig an der Rückseite und in den Haltela-schen anliegen.

Lagerung, Entsorgung

Lagern Sie das Smartphone-Tischstativ an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

▶ Verschritten Sie alle Komponenten aus Metall.

▶ Führen Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung bzw. Recycling zu.

▶ Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie diese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: [phone]

Telefax: 09342/806-150

E-Mail: [e-mail]

Web: www.k-m.de
