Produkttyp	Mikrofonständer
Höhenbereich	95 - 160 cm (37.4 - 63 Zoll)
Gewicht	Ca. 2.5 kg (5.5 Pfund)
Material	Stahl, Zink-Druckgussfuß
Fußdurchmesser	250 mm (9.8 Zoll)
Auslegerlänge	800 mm (31.5 Zoll)
Kupplungstyp	Arretierkupplung für Höhenverstellung
Fußtyp	Runder Klappfuß
Oberfläche	Schwarz pulverbeschichtet
Kompatibilität	Standard-Mikrofonklemmen (5/8")
Zubehör	Inkl. Mikrofonklemme und Ausleger
Pflege	Mit trockenem Tuch abwischen; Wasser an Gelenken vermeiden
Sicherheitshinweise	Stellen Sie sicher, dass der Fuß vollständig geöffnet ist; überschreiten Sie nicht die maximale Belastung
Ersatzteile	Fuß, Kupplung, Ausleger separat erhältlich
Garantie	5 Jahre (Herstellergarantie)
Herkunftsland	Deutschland

Häufig gestellte Fragen - 19759 K&M

Wie stelle ich die Höhe des K&M 19759 Ständers ein?

Lösen Sie die Arretierkupplung durch Drehen gegen den Uhrzeigersinn, stellen Sie das Innenrohr auf die gewünschte Höhe ein, dann ziehen Sie die Kupplung durch Drehen im Uhrzeigersinn fest, bis sie sicher sitzt.

Was ist die maximale Höhe des Ständers?

Der Ständer lässt sich auf eine maximale Höhe von 160 cm (63 Zoll) ausziehen.

Kann ich diesen Ständer für schwere Mikrofone verwenden?

Ja, der Ständer ist für Standardmikrofone und leichte Zubehörteile ausgelegt. Die empfohlene maximale Belastung am Ausleger beträgt 2 kg (4.4 Pfund).

Wie befestige ich eine Mikrofonklemme?

Schrauben Sie die Mikrofonklemme auf das 5/8"-Gewinde am Ende des Auslegers. Die meisten Standardklemmen passen ohne Adapter.

Ist der Fuß auf unebenem Boden stabil?

Der Fuß ist für ebene Oberflächen ausgelegt. Auf unebenem Boden verwenden Sie eine Gummimatte oder stellen Sie die Beine ein, um Stabilität zu gewährleisten.

Wie reinige ich den Ständer?

Mit einem trockenen oder leicht feuchten Tuch abwischen. Vermeiden Sie Wasser an den Verriegelungsmechanismen, um Rost zu verhindern.

Kann ich den Ausleger ersetzen?

Ja, der Ausleger ist abnehmbar und kann ersetzt werden. Kontaktieren Sie den K&M Kundenservice für Ersatzteile.

Wie lange ist die Garantiezeit?

Das Produkt hat eine 5-jährige Herstellergarantie auf Material- und Verarbeitungsfehler.

Wird eine Tragetasche mitgeliefert?

Nein, eine Tragetasche ist nicht im Lieferumfang enthalten. Der Ständer lässt sich jedoch kompakt zusammenklappen für den Transport.

Wie klappe ich den Fuß zusammen?

Drücken Sie die Entriegelungslaschen des Fußes und klappen Sie die Beine nach innen. Der Ständer kann dann leicht verstaut oder getragen werden.

BEDIENUNGSANLEITUNG 19759 K&M

Bestimmungsgemäße Verwendung

Das Smartphone-Stativ mit der zweifach ausziehbaren Rohrkombination und dem montierten Halter ist in seiner Anwendung äußerst flexibel. Durch den Fuß wird ein sicherer Stand gewährleistet und durch die Rohrkombination können Höhen von 600-1400 mm erreicht werden. Der Smartphone-Halter ist zur Aufnahme von einem Smartphone mit einer Breite von 55-85 mm und einer Höhe von 130-180 mm geeignet. Ebenso können ähnliche Geräte mit dem Halter geklemmt werden. Durch die gummierten Haltelaschen, welche das Smartphone umschließen ist ein fester und sicherer Halt gewährleistet. Mithilfe des flexiblen Haltearms und des Schwenkgelenks ist eine individuelle Einstellung möglich.

Vorhersehbare Fehlanwendung

Während ein Smartphone eingelegt ist, die die Klemm- und Verschraubungen nicht öffnen. Den Smartphone-Halter nicht über Kopf verwenden.

Allgemeines

Das Stativ muss mit allen drei Beinen auf einen ebenen und tragfähigen Untergrund abgestellt werden. Der Fußkreisdurchmesser sollte so groß wie möglich eingestellt werden.
▶ Aufstellen und Einstellen:

• Ohne Smartphone den Halter am Stativ befestigen und die gewünschte Position einstellen.
• Das Lösen der Verstellschraube mit geklemmtem Smartphone ist nur zulässig, um kleine Korrekturen der Position vorzunehmen. Bei dieser Korrektur ist erhöhte Vorsicht geboten, um ein unerwartetes Herabfallen des Gerätes zu vermeiden.

Das Smartphone muss von den gummierten Haltelaschen umschlossen werden.
Das montierte Equipment sollte zentrisch auf dem Stativ sitzen. Ansonsten besteht eine erhöhte Kippgefahr.
Der Smartphone-Halter ist vor Herabfallen, Schmutz, Feuchtigkeit und ruckartigen Bewegungen zu schützen.
▶ Nicht mit übermäßiger Krafteinwirkung bedienen.
▶ Durch Umfallen oder Herabfallen des Smartphone-Statives können Personen und Sachschäden entstehen.
▶ Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.
▶ Der Nutzer muss körperlich und fachlich geeignet sein.
▶ Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:

Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und Montagehinweise.

▶ Ungeeignete oder nicht bestimmungsgemäße Anwendung.

▶ Fehlerhaftes Aufstellen bzw. Inbetriebnahme durch den Käufer oder Dritte.

▶ Natürliche Abnutzung.

▶ Nachlässiger Umgang.

▶ Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

▶ Einwirkung von Teilen fremder Herkunft.

▶ Verwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne Genehmigung des Herstellers untersagt.

Technische Daten

Material	Smartphone-Halter:Smartphone-Halter, Kugeladapter, Überwurfmutter, Haltearm: KunststoffArm innen: Aluminium StabStativ:Grund-, Auszugs-, Endrohr, Füße: Stahl, pulverbeschichtet schwarzGewindebolzen, Niet, Linsenkopfschraube, Klemmschraube, Vierkantmutter:Stahl, verzinktRändelscheibe: Aluminium schwarz eloxiertKlemmschrauben, Spannschelle, Auszugsicherung, Parkettschoner,Fußstrebe, Klemmstück: Kunststoff, schwarz
Tragfähigkeit Smartphones und ähnliche Geräte
Maße und Verstellbereich	Smartphone-Halter: Breite: 55-85 mm, Höhe: 130-180 mm,Stärke max. 15 mmVertikal und horizontal: 180° und 360°Fußkreis-ø 700 mmHöhe 600 bis 1400 mm
Verpackung 550 x 100 x 72 mm
Gewicht 1,1 kg

Montage

1.) Auspacken und Artikel auf Beschädigung und Vollständigkeit prüfen

!Durch die Beweglichkeit der Bauteile besteht Quetschgefahr zwischen diesen!

Haltearm mit Kugeladapter

Stativ

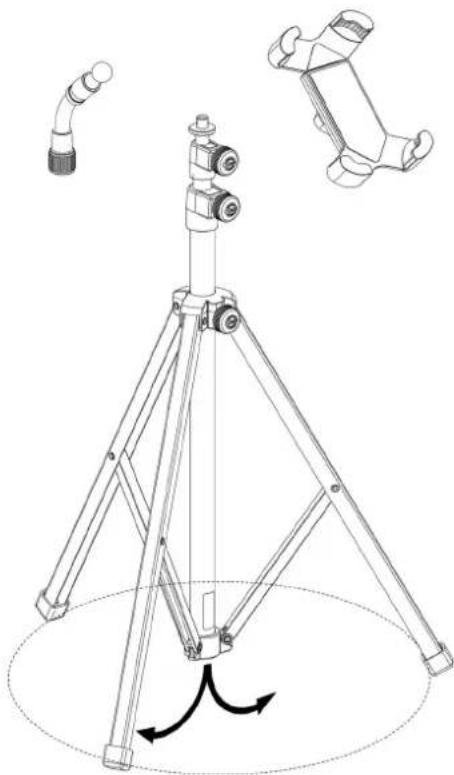

2.) Aufstellen des Statives

Klemmschraube an der Schelle lösen und die Füße nach außen ziehen, Klemmschraube wieder handfest anziehen.

Hinweis: Die beste Standsicherheit wird mit einem möglichst großen Fußkreisdurchmesser erreicht. Sind die Fußstreben parallel zum Untergrund ausgerichtet, ist der größtmögliche Fußkreisdurchmesser eingestellt. Die Höhe des Statives kann über die beiden Klemmschrauben am Auszugsrohr verstellt werden. Hierzu eine der beiden Klemmschraube lösen, Höhe einstellen und Klemmschraube wieder handfest anziehen. Vorgang mit der zweiten Klemmschraube wiederhohlen.

Die Demontage erfolgt in umgekehrter Reihenfolge.

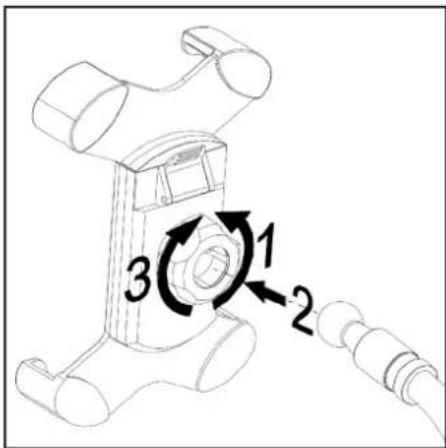

3.) Smartphone-Halter mit Kugeladapter verbinden

1 Die Klemmmutter am Smartphone-Halter in Richtung UNLOCK so weit öffnen, bis der Kugeladapter 2 mit leichtem Druck in den Smartphone-Halter einschnappt. 3 Klemmmutter in Richtung LOCK handfest anziehen.

Zum Verstellen der Lage die Klemmmutter lösen, die gewünschte Lage einstellen und die Klemmmutter handfest anziehen.

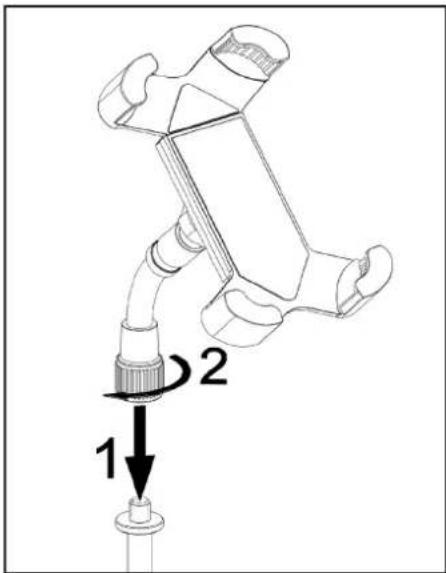

4.) Montage an Stativ

√ Stativ ist ordnungsgemäß aufgebaut.

√ Stativ ist auf einem ebenen und tragfähigen Untergrund aufgestellt.

Haltearm auf das Stativ aufsetzen 1 und mit ihm verschrauben 2. Die Demontage erfolgt in umgekehrter Reihenfolge.

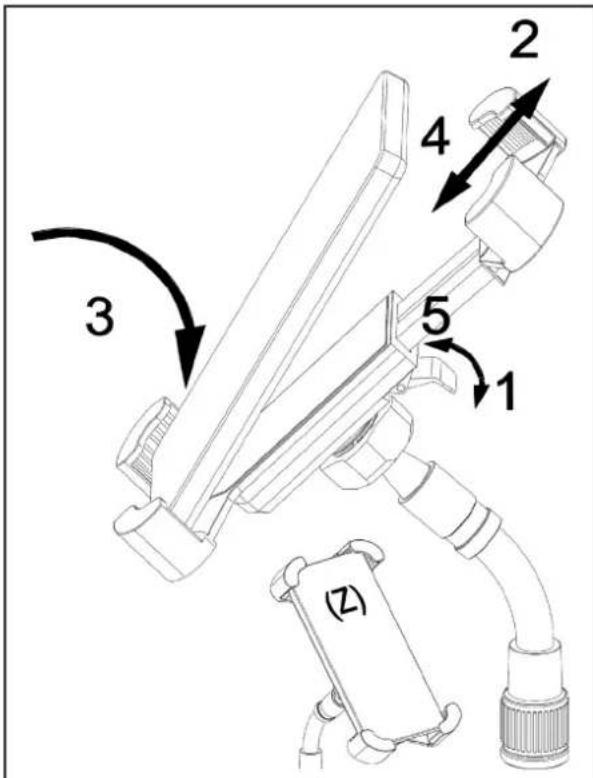

5.) Smartphone einlegen

√ Smartphone-Halter ist ordnungsgemäß am Stativ befestigt.

Den Klemmhebel 1 am Smartphone-Halter öffnen und Smartphone-Halter auseinanderschieben 2. Das Smartphone von oben auf die unteren Haltelaschen absetzen 3 und das Smartphone in den Smartphone-Halter ablegen. Smartphone-Halter zusammenschieben 4. Mit dem Klemmhebel den geschlossenen Smartphone-Halter arretieren 5. Klemmhebel rastet hörbar ein.

Hinweis: Das Smartphone muss flächig mit der Rückseite am Smartphone-Halter anliegen und die Haltelaschen müssen das Smartphone um- schließen Z. Nur so kann ein fester und sicherer Halt gewährleistet werden.

Wartung, Reinigung und Instandsetzung

Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindung.
▶ Reinigung: Zum Reinigen des Smartphone-Stativ ein leicht befeuchtetes Tuch benutzen. Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen Schäden an Oberfläche und Lack.
▶ Instandsetzen: Auftretende Schäden sofort beheben und Smartphone-Stativ nicht weiter benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über www.k-m.de. Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild finden, zu einem entsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder defekten Teile Nachbestellen.

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung
Stativ wackelt oder steht instabil	• Standsicherheit und Schraubverbindungen des Statives überprüfen.
Smartphone-Halterung wackelt	• Schraubverbindungen am Smartphone-Halter und Stativ überprüfen und gegebenenfalls nachziehen.
Smartphone wackelt im Halter	• Prüfen, ob Klemmhebel am Smartphone-Halter eingerastet ist.• Smartphone muss flächig an der Rückseite und in den Haltela-schen anliegen.

Lagerung, Entsorgung

Lagern Sie das Smartphone-Stativ an einem trockenen Ort. Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

▶ Verschritten Sie alle Komponenten aus Metall.
▶ Führen Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung bzw. Recycling zu.
▶ Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie diese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: [phone]

Telefax: 09342/806-150

E-Mail: [e-mail]

Web: www.k-m.de
