26722 - Nicht kategorisiert K&M - Kostenlose Bedienungsanleitung

Typ	Bodenstativ für Nahfeldmonitore und Lautsprecher
Marke	K&M
Modell	26722
Kategorie	Nicht kategorisiert
Material	Stahl, schwarz gepulvert; Gummiparkettschoner: TPE, 83 Sh A
Tragfähigkeit (zentrisch)	max. 35 kg
Höhenverstellbarkeit	min. 677 mm – max. 1132 mm (Stufen: 677, 732, 812, 892, 972, 1052, 1132 mm)
Auflageplatte (Größe)	320 x 280 mm
Fußkreisdurchmesser	690 mm
Gewicht	5,7 kg
Kabelführung	Im Rohrinneren möglich (ggf. ohne Stecker)
Parkettschoner	Ja (voluminöse Gummi-Parkettschoner)
Lieferumfang	Rohrkombination, 3 Fußrohre, Auflageplatte, Zubehörbeutel (Gumminoppen, Schrauben, Schlüssel), Gebrauchsanleitung
Montage erforderlich	Ja
Werkzeug	Inbusschlüssel SW5, Sechskantschlüssel SW10/SW13 (im Lieferumfang)
Reinigung und Pflege	Leicht feuchtes Tuch und nicht scheuerndes Reinigungsmittel
Sicherheitshinweise	Sichtprüfung vor Nutzung; Tragfähigkeit nur bei senkrechter, zentrischer Belastung; Kippgefahr bei außerzentrischer Last oder schrägem Stand; Höhenverstellung nur ohne Last oder mit zwei Personen
Wartung	Im unbelasteten Zustand; auf mögliche Gefährdungen (Einklemmen, Anstoßen, Kippen) achten
Anwendungsbereich	Heim- und Studioeinsatz
Garantie	Keine Angabe in der Anleitung

Häufig gestellte Fragen - 26722 K&M

Warum kippelt das Stativ bzw. steht schief?

Prüfen Sie den Untergrund auf Ebenheit. Kontrollieren Sie Grundrohr, Scheiben und Fußrohre auf Geradheit. Ziehen Sie die Schrauben an den drei Fußrohren sowie die Spannschelle (a.5) fest.

Das Auszugrohr fährt ungewollt ein – was tun?

Drücken Sie den Sicherungshaken (4.3/4.4) in die Aussparung des Auszugrohrs und ziehen Sie die Flügelmutter (4.6) fest an. Dabei muss das Rohr um ca. 2 mm abgesenkt werden.

Der Monitor wackelt oder sitzt schief – woran liegt das?

Stellen Sie sicher, dass das Stativ eben steht und alle Gewindeverbindungen (Fußrohre, Spannschelle, Auflageplatte) fest angezogen sind. Optimieren Sie die Position der selbstklebenden Gumminoppen (d.1) und richten Sie den Schwerpunkt des Monitors mittig zur Auflageplatte aus.

Wie bringe ich die selbstklebenden Gumminoppen an?

Ziehen Sie die Schutzfolie von den Gumminoppen (d.1) ab und kleben Sie diese an den gewünschten Stellen auf die Auflageplatte. Sie dienen der akustischen Entkopplung.

Wie stelle ich die Höhe des Stativs ein?

Entfernen Sie den Monitor von der Auflageplatte. Lösen Sie die Flügelmutter der Spannschelle (a.5), heben Sie das Auszugrohr (a.6) an, bis der Sicherungshaken (4.3) in die gewünschte Aussparung einrastet, drücken Sie den Haken hinein, senken Sie das Rohr um 2 mm ab und ziehen Sie die Flügelmutter wieder fest.

Kann ich ein Kabel im Stativ verlegen?

Ja, die offene Bauweise ermöglicht die Kabelführung im Inneren des Rohres. Die Öffnungen befinden sich unten am Grundrohr (8 mm vom Boden) und oben am Auszugrohr (19 x 24 mm). Beachten Sie, dass der Stecker ggf. entfernt werden muss.

Wie demontiere ich das Stativ?

Heben Sie zuerst die Traglast (Monitor) vom Stativ ab. Fahren Sie dann das Auszugrohr ein und lösen Sie die Schrauben der Fußrohre. Gehen Sie mit den Bauteilen vorsichtig um und lagern Sie sie sicher.

Gilt die maximale Tragfähigkeit auch bei seitlicher Belastung?

Nein, die maximale Tragfähigkeit von 35 kg gilt nur bei zentrischer, senkrechter Last. Bei außerzentrischer Belastung (z.B. Schwerpunkt nicht über der Rohrkombination), schrägem Stand oder äußeren Einflüssen (Zerren, Wind) besteht Kippgefahr – die tatsächliche Tragfähigkeit ist dann erheblich geringer.

Wie reinige und pflege ich das Stativ?

Verwenden Sie ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel. Bei Wartungsarbeiten (nur im unbelasteten Zustand) achten Sie auf mögliche Gefährdungen wie Einklemmen, Anstoßen oder Kippen.

Wie lagere ich das Stativ bei Nichtgebrauch?

Demontieren Sie ggf. den Monitor, fahren Sie das Auszugrohr ein und bewahren Sie das Stativ trocken und auf ebener Fläche auf. Handhaben Sie die Bauteile mit Vorsicht, um Beschädigungen zu vermeiden.

BEDIENUNGSANLEITUNG 26722 K&M

BESTIMMUNGSMÄSSER GEBRAUCH

Funktionelles Bodenstativ mit höhenverstellbarer Auflageplatte zum Abstellen von Nahfeldmonitoren und Lautsprechern

Insbesondere für Heim und Studio dank schlanker Optik und Bauart MERKMALE & FÄHIGKEITEN

- Tragfähigkeit max. 35 kg (siehe Sicherheitshinweise: C)

• Die Abhörhöhe des Monitors richtet sich nach der Höhe der Auflageplatte:
• einstellbar sind: min. 677 -732 -812 -892 -972 -1052 -max. 1132 mm
• Solide Auflageplatte mit 4 selbstklebenden Gumminoppen:
  Auflagengrößen: Art. 26720 – 245 x 205 mm / Art. 26722 – 320 x 280 mm
• Die ausfahrbare Stahlrohrkombination ist doppelt gesichert
• Kabeldurchführung im Inneren des Rohres möglich (ggf. ohne Stecker)
• Für eine akustische Entkopplung bei festem Stand sorgt die flache und stabile Dreifuß-Konstruktion mit voluminösen Gummi-Parkettschonern

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie vor Aufbau und Betrieb dieses Produktes sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte um eine sichere Handhabung zu gewährleisten. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

A. ALLGEMEIN

• Das Stativ ist vor und nach der Benutzung einer Sichtprüfung zu unterziehen. Beschädigte oder unvollständige Stative dürfen nicht eingesetzt werden bzw. erst wieder nach Instandsetzung
• Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten
• Die Stahlspitzen d.3 können zu Verletzungen führen. Bei der Montage wie auch beim späteren Umgang ist höchste Vorsicht geboten. Wir empfehlen Schutzhandschuhe zu tragen
• Unbefugte fernhalten
• Angaben dieser Anleitung beachten und für später aufbewahren

B. MONTAGEHINWEISE

• Fußrohre, Rohrkombination und Auflageplatte mit Vorsicht handhaben,
  insbesondere nicht fallenlassen (Quetschgefahr, Schäden am Boden etc.)
• Auf feste Schraubverbindungen achten (Sockel, Rohre, Auflage)

C. TRAGFÄHIGKEIT

- Die Tragfähigkeit von max. 35 kg gilt ausschließlich für Lasten, die genau senkrecht auf die Rohrkombination einwirken.

Dies ist NICHT gegeben...

a. ...bei außerzentrischer Belastung, d.h. der Schwerpunkt der Traglast befindet sich nicht direkt über der Rohrkombination,
b. ...bei schräg stehendem Stativ (z.B. bei geneigtem Untergrund oder auch bei lockerer Verschraubung des Grundrohres) sowie
c. ...bei externen Einflüssen und Störungen (Zerren am Stativ, Stöße von Passanten, Windlasten, Erschütterungen etc.) So entstehen KIPP-Gefahren welche die angegebene Tragfähigkeit von max. 35 kg erheblich mindern.

D. AUS-/EINFAHREN DER TRAGLAST

• Vor dem Aus-/Einfahren muss der Monitor von der Auflageplatte entfernt werden.
• Direkt verschraubte Monitore können verbleiben bei folgender Vorgehensweise:

Stets von zwei befähigten Personen (P1, P2) durchführen lassen

P1: hält das Auszugrohr mitsamt Traglast fest und sicher;
P2: sichert die gewählte Höhe durch Einrasten des
Hakens 4.5 und Anziehen der Klemmschraube 4.6.

E. DEMONTAGE

• Immer zuerst die Traglast vom Stativ abheben - erst danach mit dem Einfahren bzw. der Demontage des Stativs beginnen.
• Bauteile mit Vorsicht handhaben und einlagern.

AUFSTELLANLEITUNG

1. BESTANDTEILE

Nach dem Auspacken Sichtprüfung vornehmen, ob alle Teile vorhanden und - soweit erkennbar - unbeschädigt sind.

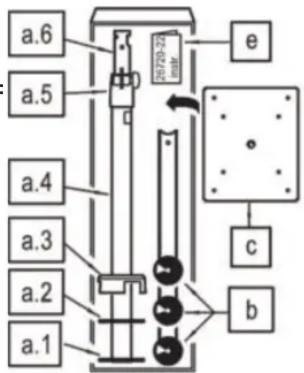

a Rohrkombination kpl. bestehend aus:

a.1 Scheibe unten, fest, a.2 Scheibe oben, lose, a.3 Abdeckkappe,

a.4 Grundrohr, a.5 Spannschelle, a.6 Auszugrohr

b 3x Fußrohr mit Parkettschoner

c Auflageplatte: Art. 25720: 205 x 245 mm; Art. 26722: 280 x 320 mm

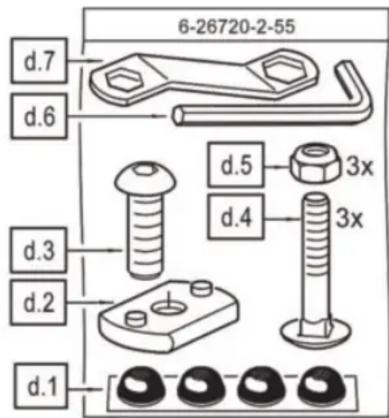

d Zubehörbeutel:

d.1 4x Gumminoppen ø 11 x 5 mm, d.2 Gewindelasche M8,
d.3 Linsenschraube M8 x 20 mm, d.4 3x Schloßschraube M6 x 35 mm,
d.5 3x Sicherungsmutter M6, d.6 Inbusschlüssel SW5,
d.7 Sechskantschlüssel SW10/SW13

e Gebrauchsanleitung

2. ZUSAMMENBAU

STATIV

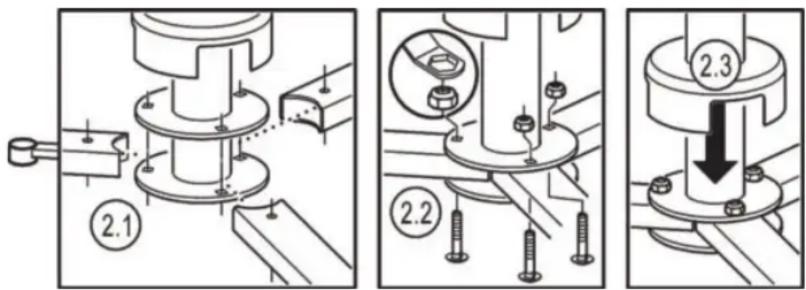

2.1 Fussrohre b zwischen den beiden Scheiben a.1, a.2 des Grundrohres a.4 platzieren (fluchtende Bohrungen!)...
2.2 ...und miteinander verbinden: dazu Schloßschrauben M6 x 35 mm d.4 von unten durchstecken und mit Sicherungsmutter M6 d.5 verschrauben mittels Schlüssel SW10 d.7.
2.3 Wenn die Montage aller 3 Fußrohre abgeschlossen ist, wird die Abdeckkappe a.3 über das Fußkreuz geschoben.

AUFLAGEPLATTE

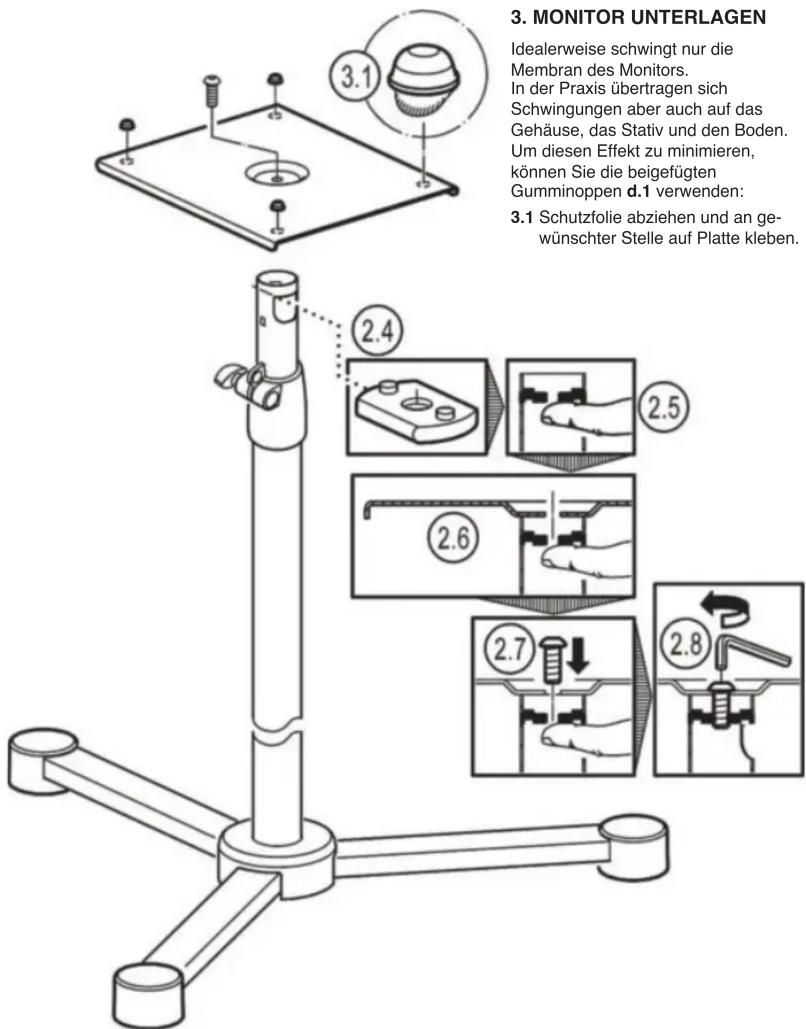

2.4 Gewindelasche d.2 in den Schlitz des Auszugrohres a.6 führen... 2.5 ...und mit dem Finger in Position halten.
2.6 Auflageplatte c mit zentraler Bohrung auf das Auszugrohr legen Beachte: Die seitlichen Schürzen der Auflageplatte weisen nach unten.
2.7 Linsenkopfschraube M8 x 20 mm d.3 durch die mittige Bohrung stecken... 2.8 ...und per Inbusschlüssel d.6 mit der Gewindelasche d.2 verschrauben.

1. BESTANDTEILE
2. ZUSAMMENBAU


4./5. TRAGLAST AUFBRINGEN / EINSTELLEN DER HÖHE

BEACHTE!

- Unterschätzen Sie nicht das Gewicht des Lautsprechers

- Das Aufbringen sowie Aus- und Einfahren der Traglast muss durch

befähigtes, d.h. fachlich und körperlich geeignetes Personal erfolgen

- Aufmerksamkeit und Kommunikation zwischen den Bedienern ist unabdingbar.

- Wir empfehlen dringend zunächst den Monitor zu entfernen, sodann die Höhe einzustellen und zu sichern.

Anschließend wird der Monitor wieder aufgebracht.

- Soll der Monitor auf dem Stativ verbleiben, ist das Aus- und Einfahren von mindestens zwei befähigten

Personen (P1, P2) durchzuführen.

Es gilt:

- P1 hält und bewegt das beladene Auszugrohr 4.2 / 4.5

- P2 bedient die Sicherungselemente

Sicherungshaken 4.3 / 4.4 und Flügelmutter 4.1 / 4.6

- Auszugrohr während der Höhenverstellung stets mit

festem Griff halten 4.2 bei gleichzeitiger Bereitschaft

sofort die Flügelmutter 4.6 festzuziehen

(z.B. bei ungewolltem Durchrutschen des Auszuges)

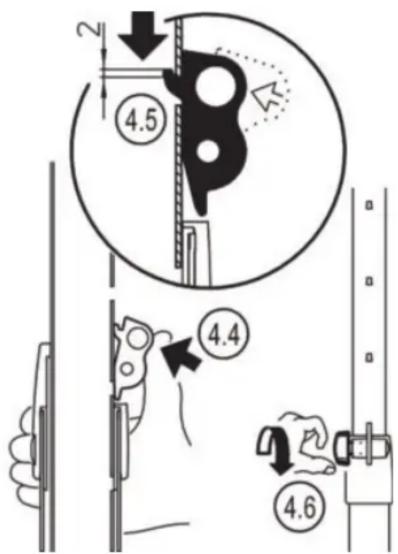

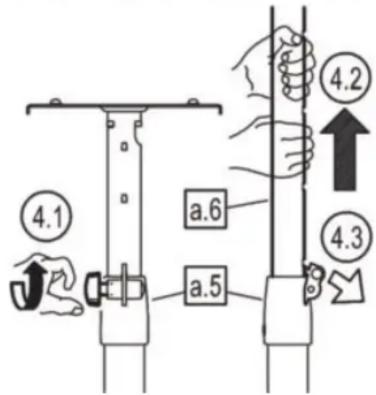

4. AUSFAHREN

4.1 Flügelmutter der Spannschelle a.5 etwas lösen.
4.2 Auszugrohr a.6 anheben, wobei sich.
4.3 ...der Sicherungshaken automatisch entriegelt

(und auch in entriegelter Stellung verbleibt).

4.4 Der Sicherungshaken muss also aktiv in die passende
Aussparung des Auszugrohres gedrückt werden.
4.5 Sobald der Haken eingetaucht ist, wird das Rohr um
2 mm abgesenkt, wodurch der Sicherungshaken.
gegen ungewolltes Ausrasten gesichert ist.
4.6 Flügelmutter wieder festziehen.

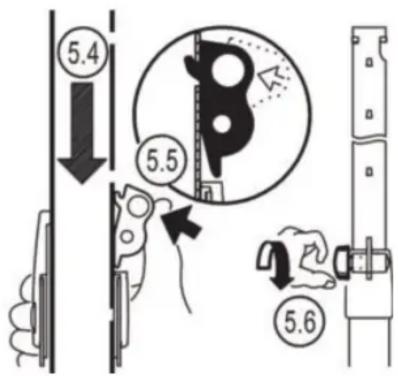

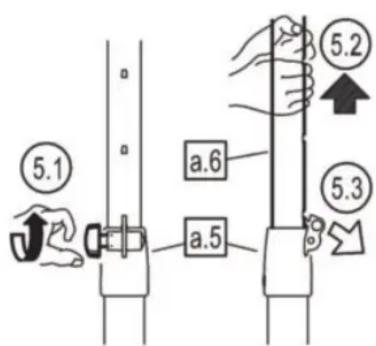

5. EINFAHREN

5.1 Flügelmutter der Spannschelle a.5 etwas lösen.
5.2 Zunächst Auszugrohr a.6 etwas anheben.
5.3 ...wodurch der Sicherungshaken automatisch
entriegelt.

5.4 Anschließend Auszugrohr einfahren lassen und...
5.5 ...Sicherungshaken wieder in die vorgesehene
Offnung drücken und in das Rohr einhaken lassen.
5.6 Flügelmutter wieder festziehen.

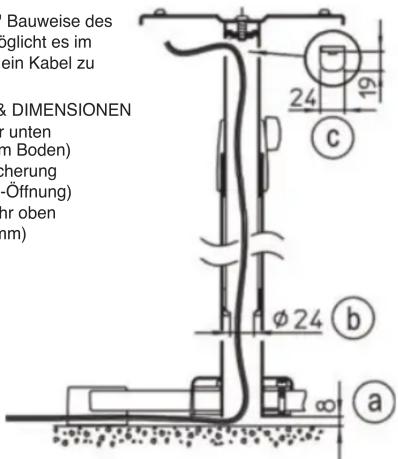

6. KABELDURCHFÜHRUNG

Die "offene" Bauweise des

Stativs ermöglicht es im

Rohrinnern ein Kabel zu

verlegen.

VERLAUF & DIMENSIONEN

a Grundrohr unten
(8 mm vom Boden)
b Auszugsicherung
(ø 24 mm-Öffnung)
c Auszugrohr oben

(19 x 24 mm)

7. ABMESSUNGEN

• Schonender Umgang mit dem Distanzrohr erhält die Teleskopierbarkeit, die Tragkraft und die Sicherheit der Installation.
• Bei Wartungsarbeiten - stets im unbelasteten Zustand - auf mögliche Gefährdungen achten (Einklemmen, Anstoßen, Kippen).
• Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.

F: Stativ kippelt bzw. steht schief:

B: Untergrund auf Ebenheit prüfen.
B: Grundrohr, Scheiben a.1, 2, 3 und Fußrohre b auf Geradheit prüfen.
B: Festsitz der Schrauben an den drei Fußrohren sowie an der Spannschelle a.5
prüfen und ggf. nachziehen.

F: Auszugrohr a.6 fährt ungewollt ein:

B: Sicherungshaken in Aussparung drücken und Flügelmutter festziehen (4.4-4.6).

F: Monitor wackelt/sitzt schief:

B: Für ebenen Stand des Stativs sorgen.
B: Die Gewindeverbindungen des Stativs (1. Fußrohre - Grundrohr,
2. Spannschelle, 3. Auszugrohr - Auflageplatte) müssen fest angezogen sein.
B: Unterlagen d.1 optimieren, d.h. auf richtige Position und Anzahl (St. 4) achten.
B: Eignung des Monitors hinsichtlich Form und Größe sicherstellen.
B: Schwerpunkt des Monitors stets mittig zur Auflageplatte ausrichten.

TECHNISCHE DATEN / SPEZIFIKATIONENFEHLERSUCHE (F) und BESEITI

Material	Rohre, Scheiben, Sicherungshaken sowie Auflageplatte:Stahl, schwarz gepulvertGewinde: Stahl verzinktSchelle, Schalen, Kappen: PA-6Parkettschoner: TPE, 83Sh.A
Tragfähigkeit max. 35 kg zentrische Last
Abmessungen	Fußkreis ø 690 mm, H = 38/48 mmHöhe: min. 677 - max. 1132 mmAuflageplatte: Art. 25720: 205 x 245 mmArt. 26722: 280 x 320 mm
Karton L x B x H: 70	2 x 321 x 138 mm
Gewicht Art. 26720 –	5,1 kg, Art. 26722 – 5,7 kg

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

26720-022-55 Rev.04 / 26722-000-55 Rev.01 03-80-581-00 12/22
