AC 6001 Flex - Statyw K&M - Bezpłatna instrukcja obsługi

Typ produktu	Statyw głośnikowy
Marka	K&M
Model	AC 6001 Flex
Materiał podstawy	Stal z powłoką proszkową czarną lub białą
Materiał rur	Stal, powłoka proszkowa
Maksymalne obciążenie	1,2 kg
Minimalna wysokość	795 mm
Maksymalna wysokość	1195 mm
Liczba pozycji wysokości	8
Skok regulacji	50 mm
Wymiary (dł. x szer.)	220 x 240 mm
Waga jednostkowa	4,6 kg
Waga pary	9,2 kg
Wymiary opakowania	850 x 245 x 80 mm
Kompatybilne głośniki	Teufel EFFEKT i CS 25 FCR Mk3
Dołączone akcesoria	2 śruby dociskowe, 4 wkręty z łbem sześciokątnym M6 x 20 mm, 2 nakrętki dociskowe, 2 płyty łączące, 1 podkładka, 1 klucz SW10/13
Zasady bezpieczeństwa	Stawiać na płaskiej powierzchni, dokładnie dokręcić, trzymać rurę podczas regulacji, uważać na przewrócenie
Konserwacja	Regularne sprawdzanie dokręcenia śrub
Czyszczenie	Lekko wilgotna szmatka, unikać produktów z chlorem lub ściernych
Naprawialność	Skontaktować się z producentem przez www.k-m.de w sprawie brakujących części lub napraw

Często zadawane pytania - AC 6001 Flex K&M

Jak zamontować statyw AC 6001 Flex?

Rozpakuj produkt i sprawdź, czy nie jest uszkodzony. Zamontuj statyw, przesuwając kabel w rurach, a następnie przymocuj płytę łączącą i podstawę za pomocą dołączonych śrub. Użyj klucza SW10/13 do momentu obrotowego maksymalnie 8 Nm.

Które głośniki są kompatybilne?

Ten statyw jest przeznaczony do głośników Teufel EFFEKT i CS 25 FCR Mk3. Można używać innych kompatybilnych głośników, ale maksymalne obciążenie nie może przekraczać 1,2 kg.

Jak regulować wysokość?

Poluzuj śrubę dociskową, obracając ją, przytrzymaj rurę przedłużającą jedną ręką, a następnie ustaw żądaną wysokość spośród 8 pozycji (skok 50 mm). Dokręć śrubę dociskową ręcznie, upewniając się, że wchodzi w otwór w rurze.

Jaka jest maksymalna nośność?

Maksymalne obciążenie wynosi 1,2 kg. Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka przewrócenia lub uszkodzenia.

Jak czyścić statyw?

Użyj lekko wilgotnej szmatki do czyszczenia powierzchni. Nie używaj środków czyszczących zawierających chlor lub ściernych, ponieważ mogą uszkodzić powłokę.

Co zrobić, jeśli podstawa nie pasuje do rury bazowej?

Sprawdź bezpieczeństwo montażu: rura bazowa i płyta łącząca mają różne długości dystansów. Upewnij się, że są prawidłowo wyrównane (elementy łatwo się łączą w odpowiedniej pozycji).

Jak przymocować głośnik do statywu?

Włóż śrubę dociskową w otwór rury przedłużającej, nakręć nakrętkę bez dokręcania. Zawieś głośnik przez otwór w kształcie dziurki od klucza na śrubie, a następnie dokręć nakrętkę ręcznie. Użyj odpowiedniego otworu (1 dla EFFEKT, 2 dla CS 25 FCR Mk3).

Statyw się chwieje, co robić?

Sprawdź powierzchnię podparcia: musi być płaska i stabilna. Sprawdź dokręcenie śrub między podstawą a rurą bazową, i dokręć w razie potrzeby. Upewnij się, że głośnik jest dobrze przymocowany.

Gdzie znaleźć części zamienne?

Skontaktuj się z producentem przez stronę www.k-m.de lub telefonicznie pod numerem +49 9342/8060. Używaj wyłącznie oryginalnych części, aby zapewnić bezpieczeństwo.

Jak przechowywać statyw?

Przechowuj statyw w suchym miejscu. W razie potrzeby zdemontuj i poddaj recyklingowi komponenty zgodnie z lokalnymi przepisami (metal, plastik, karton).

INSTRUKCJA OBSŁUGI AC 6001 Flex K&M

Informacja dotycząca użytkowania

Użytkowanie zgodne z przeznaczeniem

Statyw głośnika przeznaczony jest do zamocowania głośników Teufel EFFEKT oraz CS 25 FCR Mk3. Za pomocą tego statywu można bezpiecznie zamocować głośnik i umieścić go w dowolnym miejscu w pomieszczeniu. Wysokość można nastawić w 8 położeniach, od 795 do 1195 mm z krokiem co 50 mm.

Przewidywalne błędne zastosowanie

W czasie użytkowania nie wolno luzować śrub zaciskowych i regulacyjnych.

Informacje ogólne

▶ Statyw do głośnika ustawić na płaskim i nośnym podłożu.
▶ Głośnik musi być trwale skręcony ze statywem.
Podczas nastawiania wysokości bądź luzowania śruby zaciskowej jedną ręką zabezpieczyć bądź podtrzymywać rurę wysuwaną.
Podczas umieszczania lub przestawiania oraz podczas zmiany wysokości z zamontowanym głośnikiem zachować szczególną ostrożność, aby uniknąć nieoczekiwanego uderzenia głośnika bądź statywu.
Śruba zaciskowa mechanizmu przestawiania wysokości musi być zagłębiona w otworze w rurze wysuwanej.
Przewrócenie się statywu głośnika może spowodować szkody na zdrowiu i życiu osób oraz szkody materialne.
▶ Użytkownik musi posiadać odpowiednie predyspozycje fizyczne i kwalifikacje zawo-dowe.
Informacja dotycząca użytkowania jest częścią składową artykułu i należy przechowywać ją przez okres jego użytkowania bądź przekazywać każdym kolejnemu posiadaczowi lub użytkownikowi.

Gwarancja

Gwarancja nie obejmuje szkód powstałych na skutek:

▶ Nieprzestrzegania informacji dotyczącej użytkowania oraz ogólnych wskazówek montażowych i dotyczących bezpieczeństwa.
▶ Nieodpowiedniego lub niezgodnego z przeznaczeniem użytkowania.
Wadliwej instalacji bądź uruchomienia przez kupującego lub osoby trzecie.
▶ Naturalnego zużycia.
▶ Niedbałego obchodzenia się z wyrobem.
▶ Nieprawidłowych zmian bądź wykonania prac naprawczych przez kupującego lub osoby trzecie.
▶ Oddziaływania części obcego pochodzenia.
Zastosowania nieoryginalnych części zamiennych.

Zabronionych bez zezwolenia producenta modyfikacji, dobudów i przebudów, które mogą mieć negatywny wpływ na bezpieczeństwo.

Dane techniczne

Materiał	cokół, płyta łącząca, rurze podstawy, rurze wysuwana:stal powlekana proszkowo, czarna lub białaśruba z łbem sześciokątnym, sworznie zaciskowe, podkładka:stal ocynkowananakrętka zaciskowa: tworzywo sztuczne, stal ocynkowanapowłoki prowadzące: tworzywo sztuczne, czarnepodstawa gumowa: kauczuk
Nośność Teufel	EFFEKT oraz CS 25 FCR Mk3, maks. 1,2 kg
Wymiary (S) 220	x (G) 240 x (W) 795 - 1195 mm
Przestawianie	Wysokość od podłogi do górnej krawędzi statywu: 795 - 1195 mm,w 8 krokach po 50 mm
Opakowanie (S)	850 x (G) 245 x (W) 80 mm
Masa sztuka 4,6	kg, para 9,2 kg

Montaż

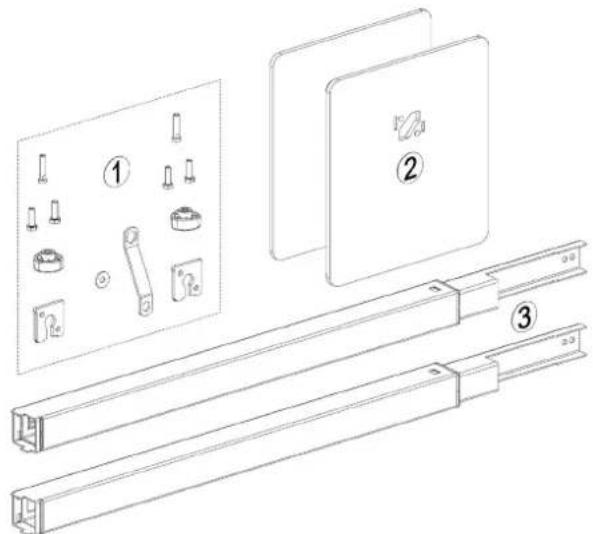

1.) Rozpakować artykuł i sprawdzić go pod kątem ewentualnych uszkodzeń i kompletności

1 Woreczek z akcesoriami:

2x sworzeń zaciskowy

4x śruba z łbem sześciokątnym

M6 x 20 mm

2x nakrętka zaciskowa

2x płyta łącząca

1x podkładka ø 6,4/17,8 x 1,6 mm

1x klucz RK10/13

2 2x cokół

3 2x rurze podstawy oraz rurze wysuwana

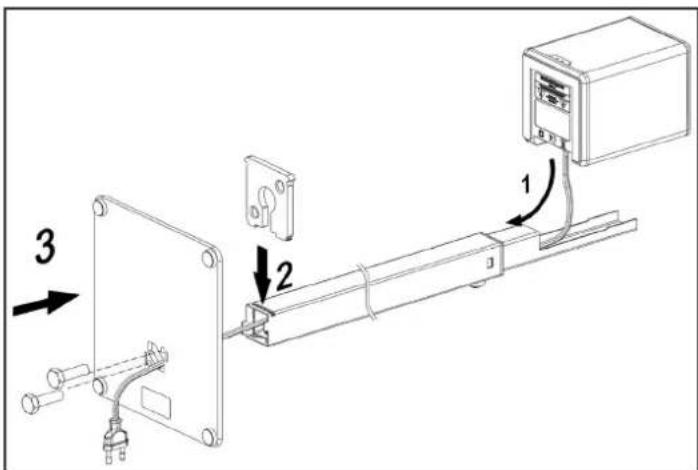

2.) Zmontować statyw z połączonym przewodowo głośnikiem

1 Wsunąć kabel od góry przez rurze wysuwana, rurze podstawy i cokół.

2 Wsunąć płytę łączącą w przewidziane do tego wycięcie. Płyta łącząca musi być zlicowana z rurą podstawy.

WSKAZÓWKA: Zarówno płyta łącząca, jak i rura podstawy zabezpieczone są przed niewłaściwym monta-żem przez różne długości poprzeczek. Podczas montażu zwrócić uwagę na długości poprzeczek. Elementy konstrukcyjne można łatwo połączyć na prawidłowej pozycji.

3 Wytyczyć cokół z rurą podstawy i

skręcić je ręcznie przy użyciu obu śrub z łbem sześciokątnym. Maksymalny moment dokręcający nie może przekraczać 8 Nm.

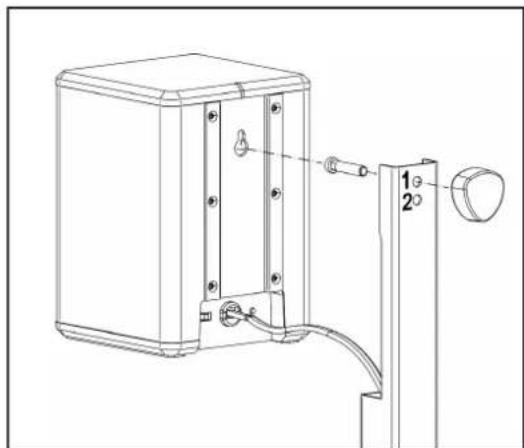

3.) Zamontować głośnik na statywie

Wetknąć sworznie zaciskowe od przodu przez otwór mocujący na rurze wysuwana i skręcić je luźno przy użyciu nakrętki zaciskowej. Za pomocą otworu zaczepowego zawiesić głośnik na sworzniach zaciskowych. Zwrócić uwagę na to, aby sworzeń zaciskowy był całkowicie zagłębiony w otworze zaczepowym. Dokręcić nakrętkę zaciskową ręcznie.

WSKAZÓWKA: Głośnik EFFEKT otwór 1 na rurze wysuwana. Głośnik CS 25 FCR Mk3 otwór 2 na rurze wysuwana.

!Na skutek możliwości przestawiania istnieje niebezpieczeństwo zgniecenia między elemen-tami konstrukcyjnymi!

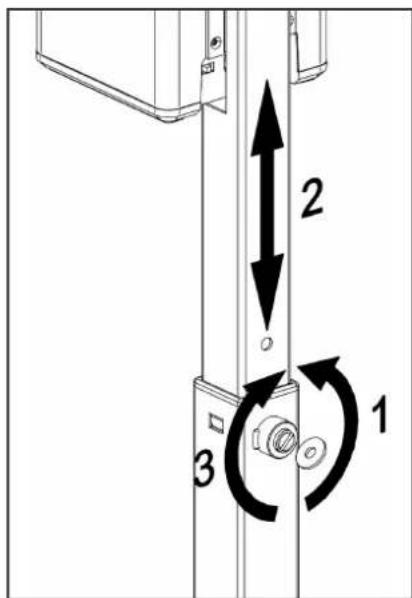

4.) Przestawianie wysokości

1 2 3

√ Statyw jest prawidłowo zmontowany.
√ Statyw i głośnik są trwale skręcone ze sobą.
√ Statyw ustawiony jest na płaskim i nośnym podłożu.

WSKAZÓWKA: Podczas luzowania śruby zaciskowej należy przytrzymać rurę wysuwaną.

Poluzować śrubę zaciskową przy użyciu dołączonej podkładki lub odpowiedniego narzędzia 1 i nastawić żądaną wysokość 2. Ponownie dokręcić śrubę zaciskową ręcznie 3. Zwrócić uwagę na to, aby śruba zaciskowa zagłębiona była w przewidziany do tego otwór na rurze wysuwanej.

Konserwacja, czyszczenie i naprawa

▶ Konserwacja: Regularna kontrola pod kątem trwałości osadzenia połączeń śrubowych.
▶ Czyszczenie: Do czyszczenia statywu głośnika używać lekko zwilżonej ściereczki. Nie używać środków czyszczących o właściwościach szorujących lub środków zawierających chlor. Moga one spowodować uszkodzenia powierzchni i powłoki lakierniczej.
▶ Naprawa: Natychmiast usunąć występujące uszkodzenia i przerwać korzystanie ze statywów głośnika. Czynności związane z utrzymaniem w należytym stanie mogą być wykonywane tylko przez osoby posiadające wymaganą do tego wiedzę. W przypadku braku-jących elementów należy skontaktować się z producentem za pośrednictwem strony internetowej www.k-m.de.

Awaria i wykrywanie usterek

Awaria / przyczyna Sprawdzenie / usunięcie
Nie można połączyć cokołu z rurą podstawy	Uwzględnić zabezpieczenie montażowe bądź długości poprzeczek przy rurze podstawy.
Nie można całkowicie połączyć płyty łączącej w rurze podstawy	Uwzględnić zabezpieczenie montażowe bądź długości poprzeczek przy płycie łączącej.
Statyw chwieje się lub stoi niestabilnie	Sprawdzić podłoże i powierzchnię ustawienia.Sprawdzić połączenie śrubowe między cokołem a rurą podstawy, dokręcić je w razie potrzeby.
Głośnik nie jest trwale zamoco-wany lub jego zakleszczenie jest niemożliwe	Użyć otworu mocującego właściwego dla danego głośnika.Sworznie zaciskowe muszą być całkowicie zagłębione w otworze zaczepowym.Dokręcić nakrętki zaciskowe.
Nastawiona wysokość nie jest utrzymywana, rura wysuwana zsuwa się samoczynnie	Sprawdzić bądź zagwarantować, że śruba zaciskowa zagłębiona jest w otworze w rurze wysuwanej.

Przechowywanie, utylizacja

Statyw głośnikowy przechowywać w miejscu suchym.

Rozmontowane części składowe dostarczyć do ponownego przetworzenia:

▶ Zezłomować wszystkie komponenty z metalu.

Wszystkie komponenty z tworzywa sztucznego, papieru i kartonaży dostarczyć do ponownego przetworzenia bądź recyklingu.

Wszystkie inne komponenty posortować według właściwości materiału i zutylizować je zgodnie z przepisami lokalnymi.
