Tipo di prodotto	Treppiede per altoparlante
Marca	K&M
Modello	AC 6001 Flex
Materiale della base	Acciaio con rivestimento a polvere nero o bianco
Materiale dei tubi	Acciaio, rivestimento a polvere
Capacità di carico massima	1,2 kg
Altezza minima	795 mm
Altezza massima	1195 mm
Numero di posizioni di altezza	8
Passo di regolazione	50 mm
Dimensioni (L x P)	220 x 240 mm
Peso unitario	4,6 kg
Peso per paio	9,2 kg
Dimensioni dell'imballaggio	850 x 245 x 80 mm
Altoparlanti compatibili	Teufel EFFEKT e CS 25 FCR Mk3
Accessori forniti	2 bulloni di serraggio, 4 viti esagonali M6 x 20 mm, 2 dadi di serraggio, 2 piastre di collegamento, 1 rondella, 1 chiave SW10/13
Istruzioni di sicurezza	Posizionare su superficie piana, avvitare saldamente, tenere il tubo durante la regolazione, attenzione al ribaltamento
Manutenzione	Controllo regolare del serraggio delle viti
Pulizia	Panno leggermente inumidito, evitare prodotti clorati o abrasivi
Riparabilità	Contattare il produttore tramite www.k-m.de per pezzi mancanti o riparazioni

Domande frequenti - AC 6001 Flex K&M

Come montare il treppiede AC 6001 Flex?

Disimballare l'articolo e verificare che non sia danneggiato. Montare il treppiede facendo scorrere il cavo nei tubi, quindi fissare la piastra di collegamento e la base con le viti fornite. Utilizzare la chiave SW10/13 per una coppia massima di 8 Nm.

Quali altoparlanti sono compatibili?

Questo treppiede è progettato per gli altoparlanti Teufel EFFEKT e CS 25 FCR Mk3. Possono essere utilizzati altri altoparlanti compatibili, ma il carico massimo non deve superare 1,2 kg.

Come regolare l'altezza?

Allentare la vite di serraggio girandola, tenere il tubo di prolunga con una mano, quindi regolare l'altezza desiderata tra le 8 posizioni (passo di 50 mm). Serrare saldamente la vite di serraggio a mano, verificando che si inserisca in un foro del tubo.

Qual è la capacità di carico massima?

La capacità di carico massima è di 1,2 kg. Non superare mai questo limite per evitare rischi di ribaltamento o danni.

Come pulire il treppiede?

Utilizzare un panno leggermente inumidito per pulire le superfici. Non utilizzare detergenti contenenti cloro o abrasivi, poiché potrebbero danneggiare il rivestimento.

Cosa fare se la base non si assembla con il tubo di base?

Verificare la sicurezza di montaggio: il tubo di base e la piastra di collegamento hanno lunghezze di distanziale diverse. Assicurarsi di allinearli correttamente (i componenti si assemblano facilmente nella posizione corretta).

Come fissare l'altoparlante al treppiede?

Inserire il bullone di serraggio nel foro del tubo di prolunga, avvitare il dado senza stringere. Appendere l'altoparlante per la sua apertura a forma di foro per serratura sul bullone, quindi serrare il dado a mano. Utilizzare il foro adatto (1 per EFFEKT, 2 per CS 25 FCR Mk3).

Il treppiede traballa, cosa fare?

Verificare la superficie di appoggio: deve essere piana e solida. Verificare il serraggio delle viti tra la base e il tubo di base, e stringere se necessario. Assicurarsi che l'altoparlante sia ben fissato.

Dove trovare pezzi di ricambio?

Contattare il produttore tramite il sito www.k-m.de o telefonicamente al +49 9342/8060. Utilizzare solo pezzi originali per garantire la sicurezza.

Come riporre il treppiede?

Riporre il treppiede in un luogo asciutto. Smontare se necessario e riciclare i componenti secondo le normative locali (metallo, plastica, cartone).

MANUALE UTENTE AC 6001 Flex K&M

Informazioni sull'utilizzo

Impiego conforme alla destinazione d'uso

Il cavalletto per altoparlante è adatto ad alloggiare gli altoparlanti Teufel EFFEKT e CS 25 FCR Mk3. Con questo cavalletto, è possibile alloggiare in sicurezza gli altoparlanti, posizionandoli liberamente nella stanza. L'altezza è regolabile in 8 posizioni, a incrementi da 50 mm, da 795 a 1195 mm.

Uso scorretto ragionevolmente prevedibile

Durante l'utilizzo non devono essere aperti né i raccordi a morsetto né quelli a vite.

Informazioni generali

Il cavalletto per altoparlanti deve essere posizionato su un fondo piano e portante.
▶ L'altoparlante deve essere avvitato saldamento al cavalletto.
Durante l'impostazione dell'altezza e/o l'apertura del raccordo a vite, il tubo estraibile deve essere fissato e/o tenuto manualmente.
Durante il posizionamento o lo spostamento, nonché la regolazione dell'altezza con altoparlante montato serve maggiore cautela al fine di evitare che l'altoparlante e/o il cavalletto urtino inavvertitamente.
▶ La vite di serraggio della regolazione dell'altezza deve inserirsi in un foro del tubo estraibile.
▶ La caduta del cavalletto per altoparlanti può causare danni a persone o materiali.
L'utilizzatore deve essere idoneo dal punto di vista fisico e tecnico.
Le informazioni sull'utilizzo fanno parte dell'articolo e vanno conservate per la sua intera durata utile e/o consegnate a qualsiasi proprietario o utilizzatore successivo.

Garanzia

Non ci si assume alcuna garanzia per danni causati da:

Inosservanza delle informazioni sull'utilizzo e delle istruzioni di sicurezza e montaggio generali.
▶ Utilizzo non idoneo o non conforme.
▶ Installazione e/o messa in funzione errate da parte dell'acquirente o di terzi.
▶ Naturale usura.
▶ Utilizzo negligente.
▶ Modifiche e/o lavori di riparazione non corretti da parte dell'acquirente o di terzi.
▶ Effetto di componenti di terzi.
▶ Utilizzo di ricambi non originali.

Modifiche, aggiunte e conversioni, che potrebbero pregiudicare la sicurezza, sono vietate senza l'autorizzazione del produttore.

Dati tecnici

Materiale	Base, piastra di raccordo, tubo di base, tubo estraibile: acciaio, nero o bianco rivestito a polveriVite esagonale, bulloni di bloccaggio, vite di serraggio, rondella a U: acciaio zincatoDado di serraggio: plastica, acciaio zincatoGommini di guida: plastica, neroTampone in gomma: caucciù
Portata Teufel E	FFEKT e CS 25 FCR Mk3, max. 1,2 kg
Dimensioni (L) 2	20 x (P) 240 x (H) 795 - 1195 mm
Regolazione	Altezza dal pavimento fino al bordo superiore del cavalletto, 795 - 1195 mm, in 8 incrementi da 50 mm
Confezione (L) 8	50 x (P) 245 x (H) 80 mm
Peso Per pezzo	4,6 kg, coppia 9,2 kg

Montaggio

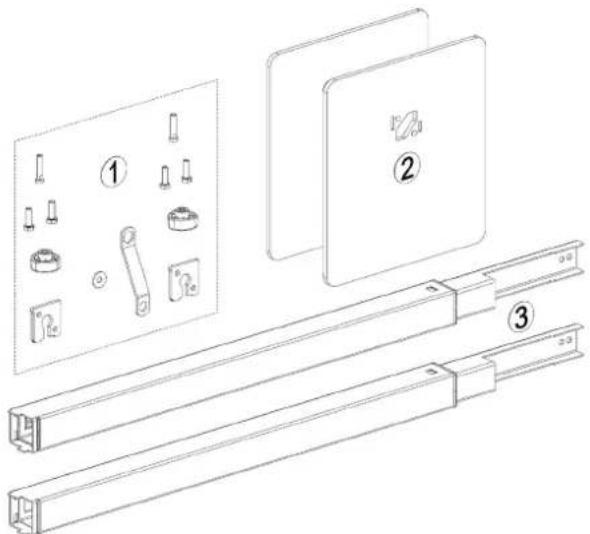

1.) Disimballare e verificare l'integrità e la completezza dell'articolo

1 Sacchetto accessori:

2x bulloni di bloccaggio

4x viti esagonali M6 x 20 mm

2x dadi di serraggio

2x piastre di raccordo

1x rondella ø 6,4/17,8 x 1,6 mm

1x chiave SW10/13

2 2x basi

3 2x tubo di base e tubo estraibile

2.) Montare il cavalletto con l'altoparlante collegato tramite cavo

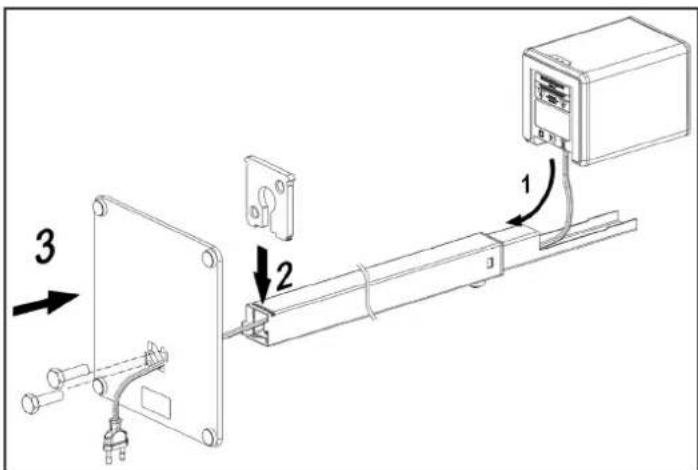

1 Spingere il cavo dall'alto, attraverso il tubo estraibile, tubo di base e la base. 2 Spingere la piastra di raccordo nella cavità appositamente prevista. La piastra di raccordo deve chiudersi a filo con il tubo di base.

AVVISO: sia la piastra di raccordo che il tubo di base vanno fissati contro un montaggio errato mediante lunghezze diverse delle aste. Nell'ambito del montaggio, fare attenzione alle lunghezze delle aste. I componenti si lasciano spingere facilmente nella posizione corretta.

3 Appoggiare la base al tubo di base e avvitare manualmente con entrambe le viti esagonali. Il momento torcente massimo non deve superare 8 Nm.

3.) Montare l'altoparlante sul cavalletto

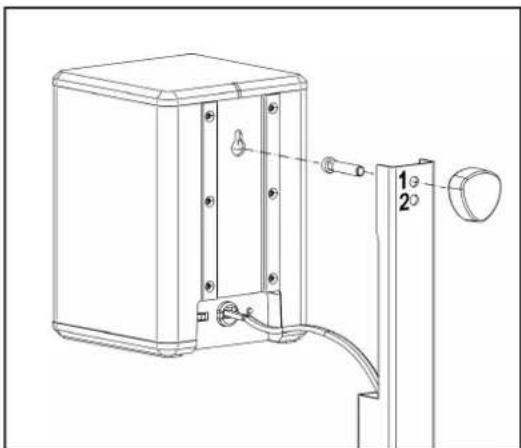

Dal davanti, inserire i bulloni di bloccaggio attraverso il foro di alloggiamento sul tubo estraibile e avvitare leggermente con i dadi di serraggio. L'altoparlante è dotato di un foro attraverso cui l'altoparlante viene appeso al bullone di bloccaggio. Accertarsi che il bullone di bloccaggio si inserisca completamente nell'apertura. Serrare a mano i dadi di serraggio.

AVVISO: Altoparlante EFFEKT foro 1

su tubo estraibile.

Altoparlante CS 25 FCR Mk3 foro 2

su tubo estraibile.

!La possibilità di regolazione origina il pericolo di schiacciamento tra i componenti!

4.) Regolazione dell'altezza

1 2 3

√ Il cavalletto è stato montato correttamente.
√ Cavalletto e altoparlante sono saldamente avvitati tra loro.
√ Il cavalletto è posizionato su un fondo piano e portante.

AVVISO: durante l'apertura della vite di serraggio, il tubo estraibile deve essere tenuto.

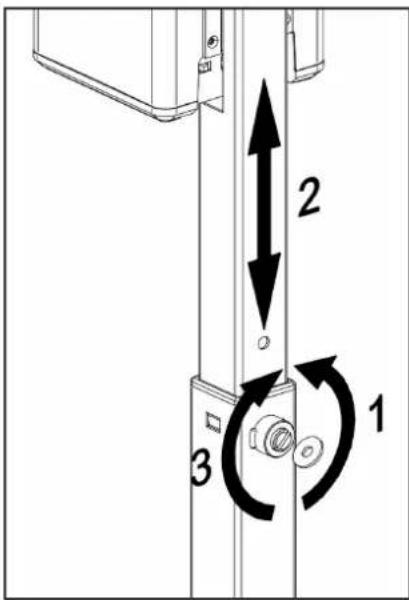

Aprire la vite di serraggio con la rondella in dotazione oppure con un utensile idoneo 1 e impostare l'altezza desiderata 2. Stringere di nuovo a mano la vite di serraggio 3. Fare attenzione affinché la vite di serraggio si innesti nel foro previsto sul tubo estraibile.

Manutenzione, pulizia e riparazione

▶ Manutenzione: controllare regolarmente la seduta salda dei raccordi a vite.
▶ Pulizia: per pulire il cavalletto per altoparlanti, usare un panno leggermente umido. Non utilizzare detergenti contenenti cloro o abrasivi. Questi potrebbero infatti causare danni alla superficie e alla vernice.
▶ Riparazione: risolvere immediatamente i danni originatisi e interrompere l'utilizzo del cavalletto per altoparlanti. I lavori di riparazione devono essere eseguiti solamente se si possiedono le necessarie competenze. In caso di parti mancanti, contattare il produttore al sito www.k-m.de.

Guasti e loro risoluzione

Guasto/causa Verifica/risoluzione
La base non può essere inserita nel tubo di base	Fare attenzione ai componenti di fissaggio e/o alle lunghezze delle aste sul tubo di base.
La piastra di raccordo non può essere inserita completamente nel tubo di base	Fare attenzione ai componenti di fissaggio e/o alla lunghezze delle aste sulla piastra di raccordo.
Il cavalletto oscilla oppure è molto instabile	Verificare il fondo e la superficie di appoggio.Verificare il raccordo a vite tra base e tubo di base, eventualmente serrare di nuovo.
L’altoparlante non può essere fissato né bloccato saldamente	Utilizzare il giusto foro di alloggiamento per il corrispondente altoparlante.Il bullone di bloccaggio deve inserirsi completamente nell’apertura.Riserrare i dadi di serraggio.
L’altezza impostata non viene mantenuta, il tubo estraibile si ritrae	Verificare e/o accertarsi che la vite di serraggio sia inserita in un foro del tubo estraibile.

Stivaggio, smaltimento

Conservare il cavalletto per altoparlanti in un luogo asciutto.

Avviare i componenti smontati al recupero:

▶ rottamare tutti i componenti in metallo.
▶ avviare al riciclo tutti i componenti in plastica, carta e cartone.

- suddividere tutti gli altri componenti in base alla tipologia di materiale e smaltirli nel rispetto delle disposizioni locali.
