Marca	K&M
Modello	29680
Tipo di prodotto	Treppiede per altoparlanti
Utilizzo conforme	Per altoparlanti Teufel ROCKSTER AIR 2 e ROCKSTER AIR
Capacità di carico	Max. 14,5 kg
Dimensioni (L x P x H)	292 x 292 x 536 mm
Dimensioni imballaggio (L x P x H)	495 x 335 x 95 mm
Peso	5,0 kg
Materiale della base e del tubo	Acciaio rivestito a polvere nero
Materiale del manicotto di serraggio	Alluminio anodizzato
Materiale del rivestimento	Gomma
Sistema di fissaggio	"Ring Lock" per diametro 35–37 mm
Contenuto della confezione	Base, tubo di base, 4 rivestimenti in gomma, 3 viti M6x16, chiave Allen SW4
Montaggio	Avvitare il tubo di base sulla base con 3 viti, coppia max. 8 Nm
Avvertenza	Rischio di schiacciamento durante l'installazione dell'altoparlante
Manutenzione	Controllare regolarmente il serraggio delle viti
Pulizia	Panno leggermente umido, niente prodotti clorurati o abrasivi
Riparabilità	Riparare solo con le conoscenze necessarie; contattare il produttore per i ricambi
Conservazione	Luogo asciutto
Smaltimento	Separare i componenti metallici, plastici e di cartone
Garanzia	Garanzia esclusa in caso di uso non conforme o modifiche non autorizzate
Contatto produttore	Tel. [phone], [e-mail], www.k-m.de

Domande frequenti - 29680 K&M

Quali altoparlanti sono compatibili con il supporto K&M 29680?

Il treppiede è appositamente progettato per gli altoparlanti Teufel ROCKSTER AIR 2 e ROCKSTER AIR. La sua capacità di carico massima è di 14,5 kg.

Come montare il treppiede per altoparlanti?

Inserire il tubo di base nella base e avvitarlo con le tre viti a testa svasata fornite. La coppia di serraggio massima è di 8 Nm. Le cavità della base devono essere orientate verso il basso. Successivamente, incollare i quattro piedini in gomma sotto la base.

Come fissare l'altoparlante sul treppiede?

Assicurarsi che il Ring Lock sia regolato sulla posizione open (diametro più piccolo). Posizionare l'altoparlante sopra, quindi ruotare il manicotto di serraggio in senso close per bloccarlo saldamente. Per rimuoverlo, ruotare in senso open.

Il treppiede vacilla o è instabile, cosa fare?

Verificare che il treppiede sia posizionato su una superficie piana e solida. Controllare il serraggio delle viti tra la base e il tubo di base, e serrarle se necessario (max. 8 Nm).

Qual è il carico massimo supportato?

La capacità di carico massima è di 14,5 kg. Non superare questo limite per evitare rischi di ribaltamento o danni.

Come pulire il supporto per altoparlanti?

Utilizzare un panno leggermente umido. Non utilizzare prodotti per la pulizia contenenti cloro o abrasivi in quanto possono danneggiare la superficie e la vernice.

Posso utilizzare questo treppiede con altre marche di altoparlanti?

Il treppiede è progettato per i modelli Teufel ROCKSTER AIR, ma può essere adatto ad altri altoparlanti se dotati di un attacco a flangia compatibile con il sistema Ring Lock (diametro 35-37 mm) e rispettano il peso massimo di 14,5 kg. Verificare la compatibilità prima dell'uso.

Come riporre il treppiede quando non viene utilizzato?

Riporre il treppiede in un luogo asciutto. È possibile smontarlo per un ripiego più compatto. Conservare gli accessori nella borsa fornita.

Cosa fare in caso di pezzo mancante o danneggiato?

Contattare il produttore tramite www.k-m.de o via e-mail a [e-mail]. Non utilizzare il treppiede finché non è in perfette condizioni.

Ci sono rischi per la sicurezza da conoscere?

Sì, durante l'installazione dell'altoparlante esiste un rischio di schiacciamento tra i componenti. Posizionare sempre il treppiede su una superficie piana e stabile. Non allentare le viti durante l'uso. Il ribaltamento può causare lesioni.

MANUALE UTENTE 29680 K&M

Informazioni sull'utilizzo

Impiego conforme alla destinazione d'uso

Il cavalletto a scatola è destinato a supportare gli altoparlanti Teufel ROCKSTER AIR 2 e ROCKSTER AIR. Con questo cavalletto, è possibile alloggiare in sicurezza gli altoparlanti, po-sizionandoli liberamente nella stanza. Tramite il sistema »Ring Lock«, l'altoparlante può essere fissato saldamente e senza gioco sul cavalletto.

Uso scorretto ragionevolmente prevedibile

Durante l'utilizzo non devono essere aperte le viti di serraggio.

Informazioni generali

Il cavalletto a scatola deve essere posizionato su un fondo piano e portante.
▶ L'altoparlante deve essere collegato saldamente al cavalletto.
Rispettare le istruzioni per l'uso e le avvertenze dell'altoparlante utilizzato.
Durante il posizionamento o lo spostamento, con altoparlante montato serve maggiore cautela al fine di evitare che l'altoparlante e/o il cavalletto urtino inavvertitamente.
▶ La caduta del cavalletto a scatola può causare danni a persone o materiali.
All'inserimento dell'altoparlante sussiste pericolo di schiacciamento tra i componenti.
L'utilizzatore deve essere idoneo dal punto di vista fisico e tecnico.
Le informazioni sull'utilizzo fanno parte dell'articolo e vanno conservate per la sua intera durata utile e/o consegnate a qualsiasi proprietario o utilizzatore successivo.

Garanzia

Non ci si assume alcuna garanzia per danni causati da:

Inosservanza delle informazioni sull'utilizzo e delle istruzioni di sicurezza e montaggio generali.
▶ Utilizzo non idoneo o non conforme.
▶ Installazione e/o messa in funzione errate da parte dell'acquirente o di terzi.
▶ Naturale usura.
▶ Utilizzo negligente.
▶ Modifiche e/o lavori di riparazione non corretti da parte dell'acquirente o di terzi.
▶ Effetto di componenti di terzi.
▶ Utilizzo di ricambi non originali.

Modifiche, aggiunte e conversioni, che potrebbero pregiudicare la sicurezza, sono vietate senza l'autorizzazione del produttore.

Dati tecnici

Materiale	Base, tubo di base: acciaio, nero rivestito a polveriVite a testa ribassata, boccola distanziale, perno cilindrico: acciaio, zincatoManicotto di tensionamento: alluminio, anodizzatoPerni conici, elemento di serraggio: plastica, grigio/neroBoccola filettata: alluminio, vergineTampone in gomma: caucciù
Portata Teufel	ROCKSTER AIR 2 e ROCKSTER AIR, max. 14,5 kg
Dimensioni	(L) 292 x (P) 292 x (H) 536 mmAlloggiamento »Ring Lock« ø 35-37 mm
Confezione (L)	495 x (P) 335 x (H) 95 mm
Peso 5,0 kg

Montaggio

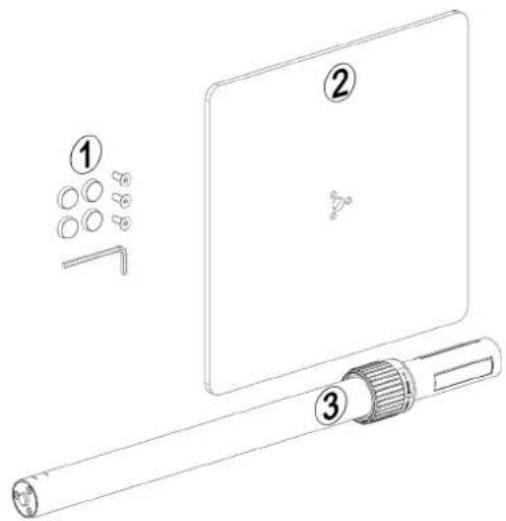

1.) Disimballare e verificare l'integrità e la completezza dell'articolo

1 Sacchetto accessori:

4x Tampone in gomma

3x Vite a testa ribassata

M6 x 16 mm

1x Chiave a brugola SW4

2 Base

3 Tubo di base

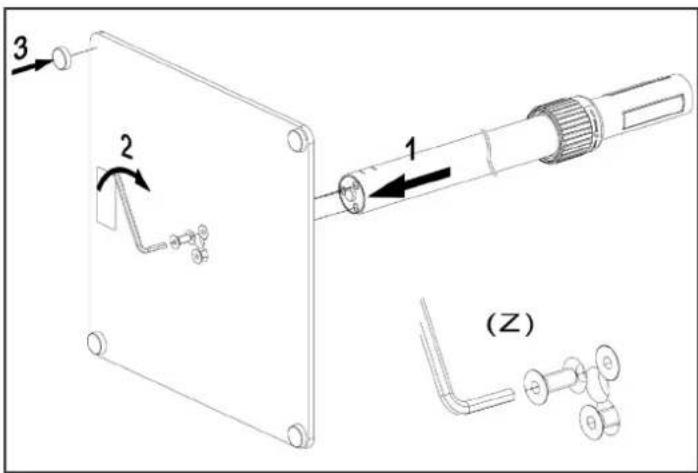

2.) Montare il cavalletto

Inserire il tubo di base con i bulloni filettati nella base 1 e avvitare con le tre viti a testa ribassata 2.

AVVISO: fare attenzione, affinché le cavità nella base siano rivolte verso il basso Z. Il momento torcente massimo non deve superare 8 Nm.

Incollare i quattro tamponi in gomma come riportato sulla base 3.

!All'inserimento dell'altoparlante sussiste pericolo di schiacciamento tra i componenti!

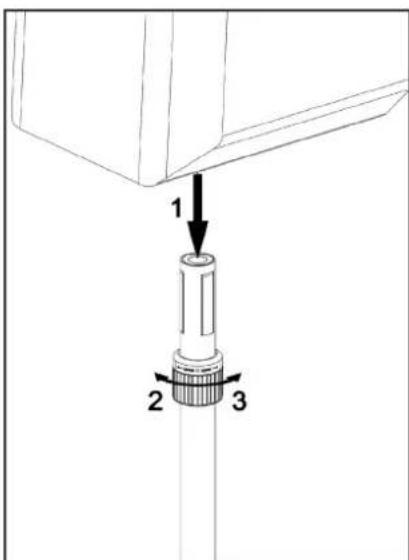

3.) Montare l'altoparlante sul cavalletto

√ Il cavalletto è stato montato correttamente.
√ Il cavalletto è posizionato su un fondo piano e portante.
√ Il tappo sulla boccola flangiata del ROCKSTER AIR 2 è aperto.
√ »Ring Lock« è in posizione open e quindi impostato al diametro minore.

Posizionare il ROCKSTER AIR 2 dall'alto sul »Ring Lock« 1. Il »Ring Lock« deve innestarsi completamente nella boccola flangiata.

Allineare il ROCKSTER AIR 2 nella posizione desiderata e, ruotando in direzione close 2 sul manicotto di tensionamento, fissare saldamente l'altoparlante, in modo che una volta sul cavalletto non ci sia gioco. Tramite rotazione in direzione open 3 l'altoparlante viene allentato e può essere prelevato dal cavalletto.

Manutenzione, pulizia e riparazione

▶ Manutenzione: controllare regolarmente la seduta salda dei raccordi a vite.
▶ Pulizia: per pulire il cavalletto per altoparlanti, usare un panno leggermente umido. Non utilizzare detergenti contenenti cloro o abrasivi. Questi potrebbero infatti causare danni alla superficie e alla vernice.
▶ Riparazione: risolvere immediatamente i danni originatisi e interrompere l'utilizzo del cavalletto per altoparlanti. I lavori di riparazione devono essere eseguiti solamente se si possiedono le necessarie competenze. In caso di parti mancanti, contattare il produttore al sito www.k-m.de.

Guasti e loro risoluzione

Guasto/causa Verifica/risoluzione
Il cavalletto oscilla oppure è molto instabile	·Verificare il fondo e la superficie di appoggio.·Verificare il raccordo a vite tra base e tubo di base, eventualmente serrare di nuovo.
Non è possibile montare l'altoparlante sul cavalletto	·Verificare il sul »Ring Lock« sia impostato il diametro inferiore. Ruotare il manicotto di tensionamento in direzione open.

Stivaggio, smaltimento

Conservare il cavalletto per altoparlanti in un luogo asciutto.

Avviare i componenti smontati al recupero:

▶ rottamare tutti i componenti in metallo.
▶ avviare al riciclo tutti i componenti in plastica, carta e cartone.

- suddividere tutti gli altri componenti in base alla tipologia di materiale e smaltirli nel rispetto delle disposizioni locali.
