29680 - Soportes para altavoces K&M - Manual de uso y guía de instrucciones gratis

Marca	K&M
Modelo	29680
Tipo de producto	Trípode para altavoces
Uso previsto	Para altavoces Teufel ROCKSTER AIR 2 y ROCKSTER AIR
Capacidad de carga	Máx. 14,5 kg
Dimensiones (L x P x H)	292 x 292 x 536 mm
Dimensiones del embalaje (L x P x H)	495 x 335 x 95 mm
Peso	5,0 kg
Material de la base y del tubo	Acero revestido en polvo negro
Material del manguito de apriete	Aluminio anodizado
Material del recubrimiento	Caucho
Sistema de fijación	"Ring Lock" para diámetro 35–37 mm
Contenido del envío	Base, tubo base, 4 recubrimientos de caucho, 3 tornillos M6x16, llave Allen SW4
Montaje	Atornillar el tubo base a la base con 3 tornillos, par máximo 8 Nm
Advertencia	Riesgo de aplastamiento durante la instalación del altavoz
Mantenimiento	Verificar regularmente el apriete de los tornillos
Limpieza	Paño ligeramente húmedo, no usar productos clorados ni abrasivos
Reparabilidad	Reparar solo con los conocimientos necesarios; contactar al fabricante para piezas
Almacenamiento	Lugar seco
Eliminación	Separar los componentes metálicos, plásticos y de cartón
Garantía	Garantía excluida en caso de uso indebido o modificaciones no autorizadas
Contacto del fabricante	Tel. [phone], [e-mail], www.k-m.de

Preguntas frecuentes - 29680 K&M

¿Qué altavoces son compatibles con el soporte K&M 29680?

El trípode está especialmente diseñado para los altavoces Teufel ROCKSTER AIR 2 y ROCKSTER AIR. Su capacidad de carga máxima es de 14,5 kg.

¿Cómo montar el trípode para altavoces?

Inserte el tubo base en la base y atorníllelo con los tres tornillos de cabeza avellanada suministrados. El par de apriete máximo es de 8 Nm. Los huecos de la base deben estar orientados hacia abajo. Luego, pegue las cuatro almohadillas de caucho debajo de la base.

¿Cómo fijar el altavoz en el trípode?

Asegúrese de que el Ring Lock esté ajustado en la posición open (diámetro más pequeño). Coloque el altavoz encima, luego gire el manguito de apriete en sentido close para bloquearlo firmemente. Para retirarlo, gire en sentido open.

El trípode se tambalea o es inestable, ¿qué hacer?

Verifique que el trípode esté colocado sobre una superficie plana y sólida. Controle el apriete de los tornillos entre la base y el tubo base, y apriételos si es necesario (máx. 8 Nm).

¿Cuál es la carga máxima soportada?

La capacidad de carga máxima es de 14,5 kg. No supere este límite para evitar el riesgo de vuelco o daños.

¿Cómo limpiar el soporte del altavoz?

Utilice un paño ligeramente húmedo. No use productos de limpieza que contengan cloro o abrasivos ya que pueden dañar la superficie y la pintura.

¿Puedo usar este trípode con otras marcas de altavoces?

El trípode está diseñado para los modelos Teufel ROCKSTER AIR, pero puede ser adecuado para otros altavoces si tienen un casquillo de brida compatible con el sistema Ring Lock (diámetro 35-37 mm) y respetan el peso máximo de 14,5 kg. Verifique la compatibilidad antes de usar.

¿Cómo guardar el trípode cuando no se usa?

Guarde el trípode en un lugar seco. Puede desmontarlo para un almacenamiento más compacto. Conserve los accesorios en la bolsa suministrada.

¿Qué hacer en caso de pieza faltante o dañada?

Contacte al fabricante a través de www.k-m.de o por correo electrónico a [e-mail]. No use el trípode hasta que esté en perfecto estado.

¿Hay riesgos de seguridad que deba conocer?

Sí, durante la instalación del altavoz existe un riesgo de aplastamiento entre los componentes. Coloque siempre el trípode sobre una superficie plana y estable. No afloje los tornillos durante el uso. El vuelco puede causar lesiones.

MANUAL DE USUARIO 29680 K&M

29680 Soporte de altavoz K&M corto

Información de uso

Uso previsto

El soporte de altavoz sirve para sostener los altavoces Teufel ROCKSTER AIR 2 y ROCKSTER AIR. Con este soporte el altavoz se puede sujetar de forma segura y se puede ubicar en cualquier lugar del ambiente. El sistema »Ring Lock« permite montar el altavoz de manera firme en el soporte.

Uso indebido previsible

No abrir los tornillos de sujeción durante el uso.

Aspectos generales

▶ El soporte de altavoz debe colocarse sobre una superficie nivelada y estable.
▶ El altavoz debe estar bien sujeto al soporte.
▶ Respete el manual de instrucciones y las indicaciones del altavoz utilizado.
Cuando se coloca o mueve el soporte con el altavoz montado, se debe trabajar con precaución para evitar que el altavoz o el soporte sufran golpes inesperados.
La caída del soporte de altavoz puede causar lesiones y daños materiales.
▶ Al montar el altavoz, existe riesgo de aplastamiento entre los componentes.
▶ El usuario debe ser capaz de utilizar el producto, tanto desde el punto de vista físico como técnico.
La información de uso es parte integrante del artículo y debe conservarse durante toda su vida útil y entregarse a los propietarios o usuarios posteriores.

Garantía

No se ofrece garantía por daños causados por:

Inobservancia de la información de uso y de las instrucciones generales de seguridad e instalación.
▶ Uso inadecuado o incorrecto.
Instalación o puesta en marcha incorrecta por parte del comprador o de terceros.
▶ Desgaste natural.
▶ Manipulación descuidada.
▶ Modificaciones o reparaciones inadecuadas por parte del comprador o de terceros.
▶ Influencia de piezas de otros fabricantes.
▶ Utilización de piezas de recambio no originales.

Queda prohibido realizar modificaciones, adiciones o conversiones que afecten la seguridad sin la autorización del fabricante.

Datos técnicos

Material	Base, tubo base: acero con recubrimiento de polvo negroTornillo avellanado, casquillo distanciador, pasador cilíndrico: acero, galvanizadoManguito de tensión: aluminio, anodizadoPivote cónico, elemento de sujeción: plástico, gris/negroCasquillo roscado: aluminio, blancoAlmohadilla de goma: goma
Capacidad de carga	Teufel ROCKSTER AIR 2 y ROCKSTER AIR, máx. 14,5 kg
Dimensiones	(ancho) 292 x (profundidad) 292 x (altura) 536 mmSoporte »Ring Lock« ø 35-37 mm
Embalaje (ancho) 495	x (profundidad) 335 x (altura) 95 mm
Peso 5,0 kg

Montaje

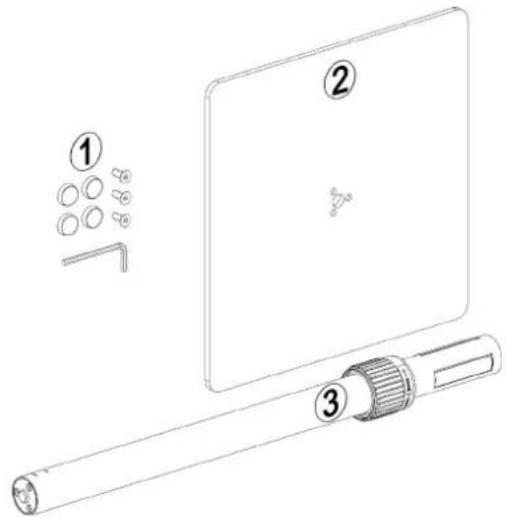

1.) Desembalar y comprobar si el artículo presenta daños y está completo

1 Bolsa de accesorios:

4x Almohadillas de goma

3x Tornillos avellanados M6 x 16 mm

1x Llave hexagonal SW4

2 Base

3 Tubo base

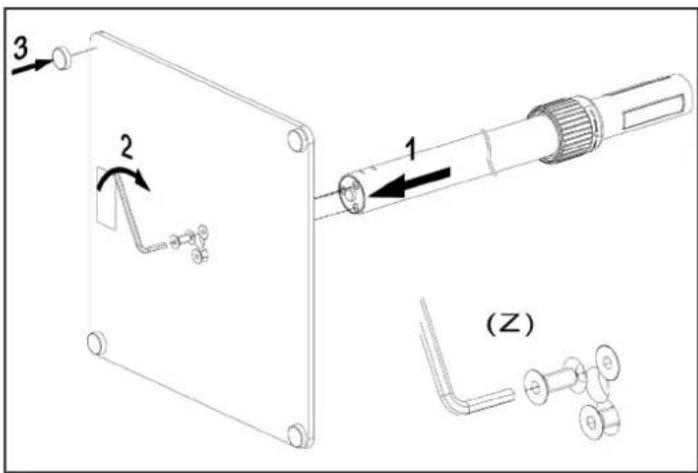

2.) Monte el soporte

Inserte el tubo base con el perno roscado en la base 1 y atornillelo con los tres tornillos avellanados 2.

NOTA: Asegúrese de que los avellana-dos cónicos de la base apunten hacia abajo Z. El par de apriete máximo no debe superar los 8 Nm.

Pegue las cuatro almohadillas de goma a la base como se muestra en la imagen 3.

!Al montar el altavoz, ¡existe riesgo de aplastamiento entre los componentes!

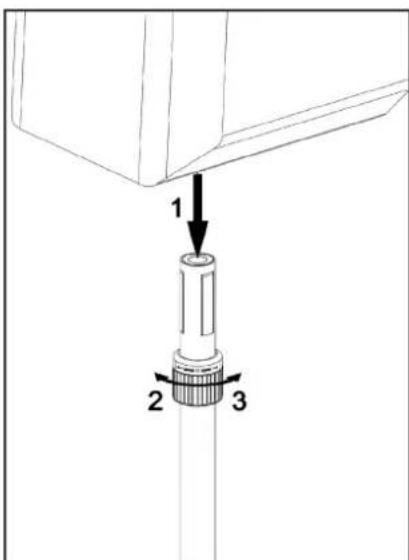

3.) Monte el altavoz en el soporte

√ El soporte está correctamente armado.
√ El soporte está colocado sobre una superficie nivelada y estable.
√ La tapa de cierre del casquillo de brida del ROCKSTER AIR 2 está abierta.
√ El sistema »Ring Lock« está en posición open y, por lo tanto, en el diámetro más pequeño.

Coloque el ROCKSTER AIR 2 en el »Ring Lock« desde arriba 1. El »Ring Lock« debe quedar completamente introducido en el casquillo de brida.

Coloque el ROCKSTER AIR 2 en la posición deseada y gire el manguito de tensión en dirección a la posición close 2 para fijar el altavoz al soporte. Al girar en dirección a la posición open 3 el altavoz vuelve a aflojarse y puede retirarse del soporte.

Mantenimiento, limpieza y reparación

Mantenimiento: Comprobar periódicamente que las uniones atornilladas estén bien apretadas.
▶ Limpieza: Usar un paño ligeramente humedecido para limpiar el soporte del altavoz. No usar productos de limpieza clorados o abrasivos. Podrían dañar la superficie y la pintura.
▶ Reparación: Reparar cualquier daño inmediatamente y no seguir utilizando el soporte del altavoz. Los trabajos de mantenimiento sólo deben realizarse si se cuenta con los conocimientos necesarios. Si faltan piezas, póngase en contacto con el fabricante en www.k-m.de.

Averías y solución de problemas

Fallo/causa Comprobación/solución
El soporte se tambalea o está inestable	Comprobar la superficie de la base y del soporte.Comprobar la unión atornillada entre la base y el tubo base, apretarla si fuera necesario.
El altavoz no puede montarse en el soporte	Comprobar si el »Ring Lock« está ajustado en el día metro más pequeño. Girar el manguito de tensión en dirección a la posición open.

Almacenamiento, eliminación

Guarde el soporte de altavoz en un lugar seco.

Recicle los componentes desmontados:

Los componentes de metal deben ir a un depósito de chatarra.
Los componentes de plástico, papel y cartón deben ir a un centro de reciclaje.
▶ Clasifique todos los demás componentes por tipo de material y deséchelos de acuerdo con la normativa local.

Datos de contacto

Teléfono: +49 9342/8060

Fax: [phone]

Correo electrónico: [e-mail]

Sitio web: www.k-m.de
