GEBRUIKSAANWIJZING 29680 K&M
Het boxstatief is geschikt voor de opname van de Teufel-luidsprekers ROCKSTER AIR 2 en ROCKSTER AIR. Met dit statief kan de luidspreker veilig opgenomen en vrij in de ruimte geplaatst worden. Door het »Ring Lock«-systeem kan de luidspreker stevig en zonder speling op het statief gemonteerd worden.
Voorspelbaar verkeerd gebruik
Tijdens het gebruik mogen de klemschroeven niet geopend worden.
Algemeen
▶ Het boxstatief moet op een vlakke en draagkrachtige ondergrond worden neergezet.
▶ De luidspreker moet stevig met het statief verbonden zijn.
▶ Bedieningshandleiding en opmerkingen van de gebruikte luidspreker in acht nemen.
Bij het plaatsen of verplaatsen met gemonteerde luidspreker is extra voorzichtigheid geboden, om onverwacht stoten tegen de luidspreker c.q. het statief te voorkomen.
▶ Door het omvallen van het boxstatief kan persoonlijk letsel en materiële schade ontstaan.
Bij het opsteken van de luidspreker bestaat pletgevaar tussen de componenten.
▶ De gebruiker moet lichamelijk en professioneel geschikt zijn.
▶ De gebruiksinformatie is bestanddeel van het artikel en dient voor de levensduur ervan te worden bewaard c.q. aan iedere daaropvolgende eigenaar of gebruiker te worden doorgegeven.
Garantie
Er wordt geen garantie overgenomen voor schade die is ontstaan door:
Niet-inachtneming van de gebruiksinformatie en de algemene veiligheids- en montage-instructies.
▶ Ongeschikt of oneigenlijk gebruik.
▶ Verkeerde installatie c.q. inbedrijfstelling door de koper of derden.
▶ Natuurlijke slijtage.
▶ Nalatige omgang.
▶ Ondeskundige wijzigingen c.q. reparatiewerkzaamheden door kopers of derden.
▶ Inwerking van onderdelen van onbekende oorsprong.
▶ Gebruik van niet-originele reserveonderdelen.
Wijzigingen, aan- en ombouwingen die de veiligheid nadelig kunnen beïnvloeden, zijn zonder goedkeuring van de fabrikant verboden.
Technische gegevens
| Materiaal | Sokkel, basispijp: staal, gepoedercoat zwartVerzonken schroef, afstandsbus, cilinderpen: staal, verzinktSpanmof: aluminium, geëloxeerdKegelpen, klemelement: kunststof, grijs/zwartSchroefdraadbus: aluminium, blankRubber pad: caoutchouc |
| Draagvermogen | Teufel ROCKSTER AIR 2 en ROCKSTER AIR, max. 14,5 kg |
| Afmetingen | (b) 292 x (d) 292 x (h) 536 mmOpname »Ring Lock« ø 35-37 mm |
| Verpakking (b) 495 x (d) 335 x (h) 95 mm | |
| Gewicht 5,0 kg | |
Montage
1.) Uitpakken en artikel op beschadiging en volledigheid controleren

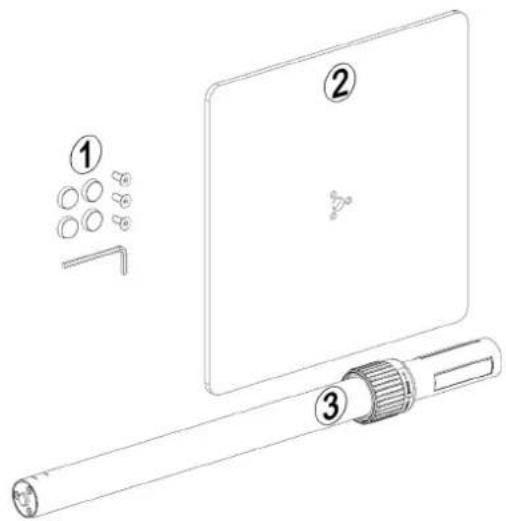

De basispijp met de schroefdraadbout in de sokkel invoegen 1 en met de drie verzonken schroeven verschroeven 2. OPMERKING: Erop letten dat de verlagingen in de sokkel naar beneden wijzen Z. Het maximale aandraai-moment mag 8 Nm niet overschrijden. De vier rubber pads zoals afgebeeld op de sokkel vastlijmen 3.
!Bij het opsteken van de luidspreker bestaat pletgevaar tussen de componenten!
3.) Luidspreker op statief monteren
√ Statief is op een vlakke en draagkrachtige ondergrond opgesteld.
√ Afsluitkap van de flensbus op de ROCKSTER AIR 2 is geopend.
√ »Ring Lock« is op open en zodoende op de kleinste diameter ingesteld.

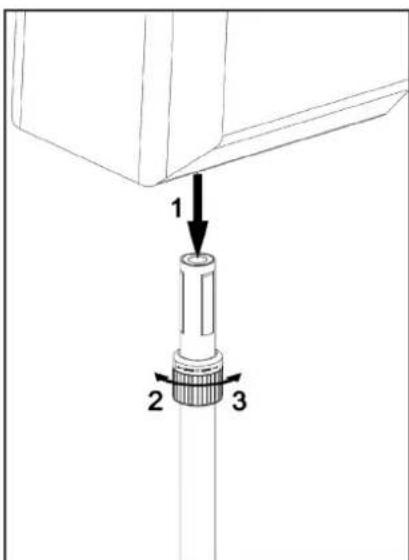

ROCKSTER AIR 2 van boven op de »Ring Lock« plaatsen 1. De »Ring Lock« moet volledig in de flensbus verdwijnen. ROCKSTER AIR 2 in de gewenste positie uitlijnen en door draaien in richting close 2 aan de spanmof de luidspreker stevig en zonder speling op het statief bevestigen. Door draaien in richting open 3 wordt de luidspreker weer losgedraaid en kan hij van het statief genomen worden.
Onderhoud, reiniging en reparatie
▶ Onderhoud: regelmatige controle op goed vastzitten van de schroefverbindingen.
▶ Reiniging: voor het reinigen van het luidspreker-statief een licht bevochtigde doek gebruiken. Geen chloorhoudende of schurende reinigingsmiddelen gebruiken. Deze kunnen schade aan het oppervlak en de lak veroorzaken.
▶ Repareren: vastgestelde schade meteen opheffen en luidspreker-statieven niet meer gebruiken. Reparatiewerkzaamheden mogen alleen uitgevoerd worden, wanneer u over de hiervoor noodzakelijke kennis beschikt. Neem bij ontbrekende onderdelen contact op met de fabrikant via www.k-m.de.
Storing en opsporing van fouten
| Storing/oorzaak Controleren/opheffen | |
| Statief schommelt of staat instabiel | Ondergrond en stavlak controleren.Verschroeving tussen sokkel en basispijp controleren, eventueel natrekken. |
| Luidspreker kan niet op statief gemonteerd worden | Controleren of op de »Ring Lock« de kleinste diameter is ingesteld. Spanmof richting open draaien. |
Opslag, verwijdering
Sla het luidsprekerstatief op een droge plaats op.
Breng uit elkaar gehaalde onderdelen naar de recycling:
▶ Alle componenten van metaal tot schroot verwerken.
▶ Breng alle componenten van kunststof, papier en karton naar de recycling.
▶ Sorteer alle andere componenten op materiaalsamenstelling en verwijder deze conform de plaatselijke bepalingen.
