INSTRUKCJA OBSŁUGI 29680 K&M
Informacja dotycząca użytkowania
Użytkowanie zgodne z przeznaczeniem
Statyw do kolumn jest przeznaczony do zamocowania głośników ROCKSTER AIR 2 oraz ROCKSTER AIR marki Teufel. Za pomocą tego statywu można bezpiecznie zamocować głośnik i umieścić go w dowolnym miejscu w pomieszczeniu. System »Ring Lock« umożliwia trwały i pozbawiony luzu montaż głośnika na statywie.
Przewidywalne błędne zastosowanie
W czasie użytkowania nie wolno luzować śrub zaciskowych.
Informacje ogólne
▶ Statyw do kolumn ustawić na płaskim i nośnym podłożu.
▶ Głośnik musi być trwale połączony ze statywem.
Przestrzegać instrukcji obsługi i wskazówek dotyczących zastosowanego głośnika.
Podczas umieszczania lub przestawiania z zamontowanym głośnikiem zachować szczególną ostrożność, aby uniknąć nieoczekiwanego uderzenia głośnika bądź statywu.
Przewrócenie się statywu do kolumn może spowodować szkody na zdrowiu i życiu osób oraz szkody materialne.
Podczas nasadzania głośnika istnieje niebezpieczeństwo zmiażdżenia między elementami.
▶ Użytkownik musi posiadać odpowiednie predyspozycje fizyczne i kwalifikacje zawo-dowe.
Informacja dotycząca użytkowania jest częścią składową artykułu i należy przechowywać ją przez okres jego użytkowania bądź przekazywać każdym kolejnemu posiadaczowi lub użytkownikowi.
Gwarancja
Gwarancja nie obejmuje szkód powstałych na skutek:
▶ Nieprzestrzegania informacji dotyczącej użytkowania oraz ogólnych wskazówek montażowych i dotyczących bezpieczeństwa.
▶ Nieodpowiedniego lub niezgodnego z przeznaczeniem użytkowania.
Wadliwej instalacji bądź uruchomienia przez kupującego lub osoby trzecie.
▶ Naturalnego zużycia.
▶ Niedbałego obchodzenia się z wyrobem.
▶ Nieprawidłowych zmian bądź wykonania prac naprawczych przez kupującego lub osoby trzecie.
▶ Oddziaływania części obcego pochodzenia.
Zastosowania nieoryginalnych części zamiennych.
Zabronionych bez zezwolenia producenta modyfikacji, dobudów i przebudów, które mogą mieć negatywny wpływ na bezpieczeństwo.
Dane techniczne
| Materiał | cokół, rura podstawy: stal powlekana proszkowo, czarnaśruba z łbem wpuszczanym, tuleja dystansowa, kołek walcowy: stal ocynkowana mufa mocująca: aluminium anodowaneczop stożkowy, element zaciskowy: tworzywo sztuczne, szare/czarne tuleja gwintowana: aluminium niepowlekanepodstawa gumowa: kauczuk |
| Nośność Teutel | ROCKSTER AIR 2 oraz ROCKSTER AIR, Maks. 14,5 kg |
| Wymiary | (S) 292 x (G) 292 x (W) 536 mmUchwyt »Ring Lock« ø 35-37 mm |
| Opakowanie | (S) 495 x (G) 335 x (W) 95 mm |
| Masa 5,0 kg |
Montaż

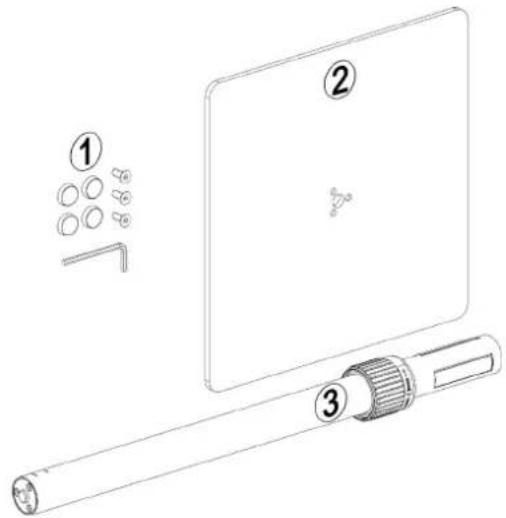

1.) Rozpakować artykuł i sprawdzić go pod kątem ewentualnych uszkodzeń i kompletności
1 Woreczek z akcesoriami:
4x podstawa gumowa
3x śruba z łbem stożkowym
M6 x 16 mm
1x klucz imbusowy SW4
2 Cokół
3 Rura podstawy
2.) Montaż statywu


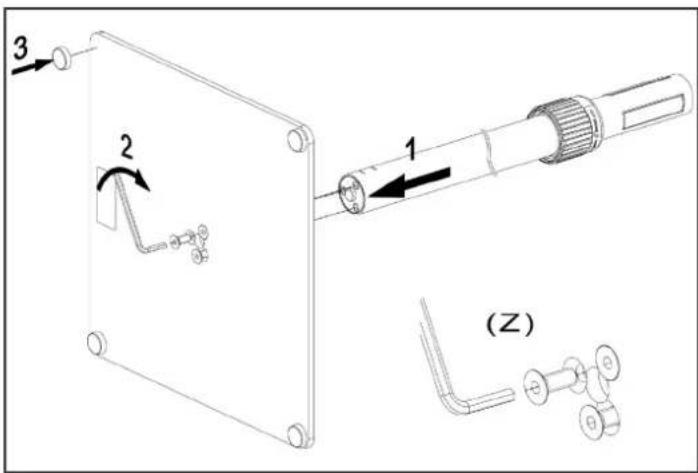

3 2 1 (Z)Rurę podstawy wsunąć trzpieniem gwin- towanym w cokół 1 i przykręcić trzema śrubami z łbem stożkowym 2.
WSKAZÓWKA: zwrócić uwagę, aby zagłębienia w cokole były skierowane w dół Z. Maksymalny moment dokręcający nie może przekraczać 8 Nm.
Cztery podstawy gumowe przykleić na cokole w sposób przedstawiony na ilustracji 3.
!Podczas nasadzania głośnika istnieje niebezpieczeństwo zmiażdżenia między komponentami!
3.) Montaż głośnika na statywie
√ Statyw jest ustawiony na płaskim i nośnym podłożu.
√ Zaślepka zamykająca tulei kołnierzowej w głośniku ROCKSTER AIR 2 jest otwarta.
√ Uchwyt »Ring Lock« znajduje się w ustawieniu open i tym samym jest ustawiony na minimalną średnicę.

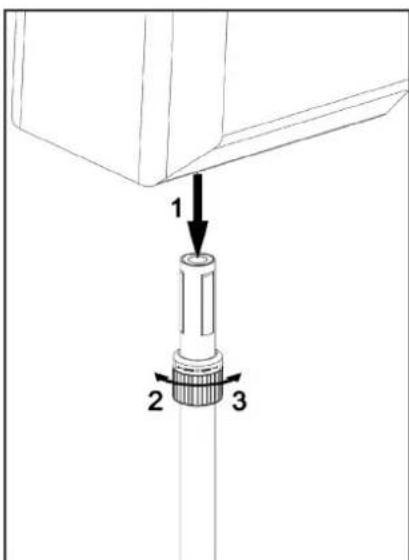

Założ być głośnik ROCKSTER AIR 2 od góry na uchwyt »Ring Lock« 1. Uchwyt »Ring Lock« musi całkowicie schować się w tulei kołnierzowej.
Głośnik ROCKSTER AIR 2 ustawić w preferowanej pozycji i poprzez obrót w kierunku close 2 na mufie mocującej trwale i bez luzów zamocować głośnik na statywie. Obrót w kierunku open 3 powoduje odblokowanie głośnika, który następnie można zdjąć ze statywu.
Konserwacja, czyszczenie i naprawa
▶ Konserwacja: Regularna kontrola pod kątem trwałości osadzenia połączeń śrubowych.
▶ Czyszczenie: Do czyszczenia statywu głośnika używać lekko zwilżonej ściereczki. Nie używać środków czyszczących o właściwościach szorujących lub środków zawierających chlor. Moga one spowodować uszkodzenia powierzchni i powłoki lakierniczej.
▶ Naprawa: Natychmiast usunąć występujące uszkodzenia i przerwać korzystanie ze statywów głośnika. Czynności związane z utrzymaniem w należytym stanie mogą być wykonywane tylko przez osoby posiadające wymaganą do tego wiedzę. W przypadku braku-jących elementów należy skontaktować się z producentem za pośrednictwem strony internetowej www.k-m.de.
Awaria i wykrywanie usterek
| Awaria / przyczyna Sprawdzenie / usunięcie | |
| Statyw chwieje się lub stoi niestabilnie | Sprawdzić podłoże i powierzchnię ustawienia.Sprawdzić połączenie śrubowe między cokołem a rurą podstawy, dokręcić je w razie potrzeby. |
| Nie można zamontować głośnika na statywie | Sprawdzić, czy na uchwycie »Ring Lock« ustawiona jest minimalna średnica. Obrócić mufę mocującą w kierunku open. |
Przechowywanie, utylizacja
Statyw głośnikowy przechowywać w miejscu suchym.
Rozmontowane części składowe dostarczyć do ponownego przetworzenia:
▶ Zezłomować wszystkie komponenty z metalu.
Wszystkie komponenty z tworzywa sztucznego, papieru i kartonaży dostarczyć do ponownego przetworzenia bądź recyklingu.
Wszystkie inne komponenty posortować według właściwości materiału i zutylizować je zgodnie z przepisami lokalnymi.
