29680 - Lautsprecherständer K&M - Kostenlose Bedienungsanleitung

Marke	K&M
Modell	29680
Produkttyp	Lautsprecherstativ
Bestimmungsgemäße Verwendung	Für Teufel ROCKSTER AIR 2 und ROCKSTER AIR Lautsprecher
Tragfähigkeit	Max. 14,5 kg
Abmessungen (L x B x H)	292 x 292 x 536 mm
Verpackungsabmessungen (L x B x H)	495 x 335 x 95 mm
Gewicht	5,0 kg
Material des Sockels und des Rohrs	Stahl, schwarz pulverbeschichtet
Material der Spannhülse	Eloxiertes Aluminium
Material der Beschichtung	Gummi
Befestigungssystem	"Ring Lock" für Durchmesser 35–37 mm
Lieferumfang	Sockel, Basisrohr, 4 Gummifüße, 3 Schrauben M6x16, Inbusschlüssel SW4
Montage	Basisrohr mit 3 Schrauben am Sockel festschrauben, Anzugsmoment max. 8 Nm
Warnhinweis	Quetschgefahr bei der Montage des Lautsprechers
Wartung	Regelmäßig den festen Sitz der Schrauben prüfen
Reinigung	Leicht feuchtes Tuch, keine chlorhaltigen oder scheuernden Reinigungsmittel
Reparierbarkeit	Nur mit entsprechenden Kenntnissen reparieren; bei Ersatzteilen Hersteller kontaktieren
Lagerung	Trockener Ort
Entsorgung	Metall-, Kunststoff- und Kartonagenbestandteile trennen
Garantie	Garantie ausgeschlossen bei nicht bestimmungsgemäßer Verwendung oder nicht autorisierten Änderungen
Herstellerkontakt	Tel. [phone], [e-mail], www.k-m.de

Häufig gestellte Fragen - 29680 K&M

Welche Lautsprecher sind mit dem K&M 29680 Stativ kompatibel?

Das Stativ ist speziell für die Lautsprecher Teufel ROCKSTER AIR 2 und ROCKSTER AIR konzipiert. Seine maximale Tragfähigkeit beträgt 14,5 kg.

Wie montiere ich das Lautsprecherstativ?

Setzen Sie das Basisrohr in den Sockel ein und schrauben Sie es mit den drei mitgelieferten Senkkopfschrauben fest. Das maximale Anzugsmoment beträgt 8 Nm. Die Aussparungen am Sockel müssen nach unten zeigen. Kleben Sie dann die vier Gummifüße unter den Sockel.

Wie befestige ich den Lautsprecher am Stativ?

Stellen Sie sicher, dass der Ring Lock auf die Position open (kleinster Durchmesser) eingestellt ist. Setzen Sie den Lautsprecher auf und drehen Sie die Spannhülse in Richtung close, um ihn fest zu verriegeln. Zum Entfernen drehen Sie in Richtung open.

Das Stativ wackelt oder ist instabil, was tun?

Überprüfen Sie, ob das Stativ auf einer ebenen und festen Oberfläche steht. Kontrollieren Sie den festen Sitz der Schrauben zwischen Sockel und Basisrohr und ziehen Sie sie bei Bedarf nach (max. 8 Nm).

Wie hoch ist die maximale Belastbarkeit?

Die maximale Tragfähigkeit beträgt 14,5 kg. Überschreiten Sie dieses Limit nicht, um Kipp- oder Beschädigungsrisiken zu vermeiden.

Wie reinige ich die Lautsprecherstütze?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie keine chlorhaltigen oder scheuernden Reinigungsmittel, da diese die Oberfläche und den Lack beschädigen können.

Kann ich dieses Stativ mit anderen Lautsprechermarken verwenden?

Das Stativ ist für die Modelle Teufel ROCKSTER AIR konzipiert, kann aber auch für andere Lautsprecher geeignet sein, wenn sie eine für das Ring Lock-System passende Flanschbuchse (Durchmesser 35–37 mm) haben und das Höchstgewicht von 14,5 kg einhalten. Überprüfen Sie die Kompatibilität vor der Verwendung.

Wie bewahre ich das Stativ auf, wenn es nicht benutzt wird?

Bewahren Sie das Stativ an einem trockenen Ort auf. Sie können es zur platzsparenden Aufbewahrung zerlegen. Bewahren Sie das Zubehör in der mitgelieferten Tasche auf.

Was tun bei fehlenden oder beschädigten Teilen?

Kontaktieren Sie den Hersteller über www.k-m.de oder per E-Mail an [e-mail]. Verwenden Sie das Stativ nicht, bis es sich in einwandfreiem Zustand befindet.

Gibt es Sicherheitsrisiken, die zu beachten sind?

Ja, bei der Montage des Lautsprechers besteht Quetschgefahr zwischen den Bauteilen. Stellen Sie das Stativ immer auf eine ebene und stabile Oberfläche. Lösen Sie während des Gebrauchs keine Schrauben. Umkippen kann Verletzungen verursachen.

BEDIENUNGSANLEITUNG 29680 K&M

Bestimmungsgemäße Verwendung

Das Boxenstativ ist für die Aufnahme der Teufel Lautsprecher ROCKSTER AIR 2 und ROCKSTER AIR geeignet. Mit diesem Stativ kann der Lautsprecher sicher aufgenommen und frei im Raum platziert werden. Durch das »Ring Lock« System kann der Lautsprecher fest und spielfrei auf dem Stativ montiert werden.

Vorhersehbare Fehlanwendung

Während der Verwendung dürfen die Klemmschrauben nicht geöffnet werden.

Allgemeines

Das Boxenstativ muss auf einem ebenen und tragfähigen Untergrund abgestellt werden.
▶ Der Lautsprecher muss fest mit dem Stativ verbunden sein.
▶ Bedienungsanleitung und Hinweise des verwendeten Lautsprechers beachten.
▶ Beim Platzieren oder Umstellen mit montiertem Lautsprecher ist erhöhte Vorsicht geboten, um ein unerwartetes Anstoßen des Lautsprechers bzw. Statives zu vermeiden.
▶ Durch Umfallen des Boxenstatives können Personen und Sachschäden entstehen.
▶ Beim Aufstecken des Lautsprechers besteht Quetschgefahr zwischen den Bauteilen.
▶ Der Nutzer muss körperlich und fachlich geeignet sein.
▶ Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und Montagehinweise.
▶ Ungeeignete oder nicht bestimmungsgemäße Verwendung.
▶ Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.
▶ Natürliche Abnutzung.
▶ Nachlässiger Umgang.
▶ Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
▶ Einwirkung von Teilen fremder Herkunft.
▶ Verwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne Genehmigung des Herstellers untersagt.

Technische Daten

Material	Sockel, Grundrohr: Stahl, pulverbeschichtet schwarzSenkschraube, Distanzbuchse, Zylinderstift: Stahl verzinktSpannmuffe: Aluminium, eloxiertKonuszapfen, Klemmelement: Kunststoff, grau/schwarzGewindebuchse: Aluminium, blankGummiauflage: Kautschuk
Tragfähigkeit	TeufelROCKSTER AIR 2 undROCKSTER AIR, max. 14,5 kg
Maße	(B) 292 x (T) 292 x (H) 536 mmAufnahme »Ring Lock« ø 35-37 mm
Verpackung (B)	495 x (T) 335 x (H) 95 mm
Gewicht 5,0 kg

Montage

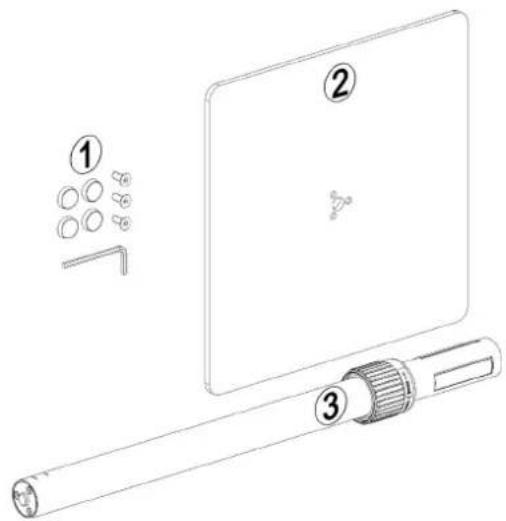

1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen

1x Innensechskantschlüssel SW4

2 Sockel

3 Grundrohr

2.) Stativ montieren

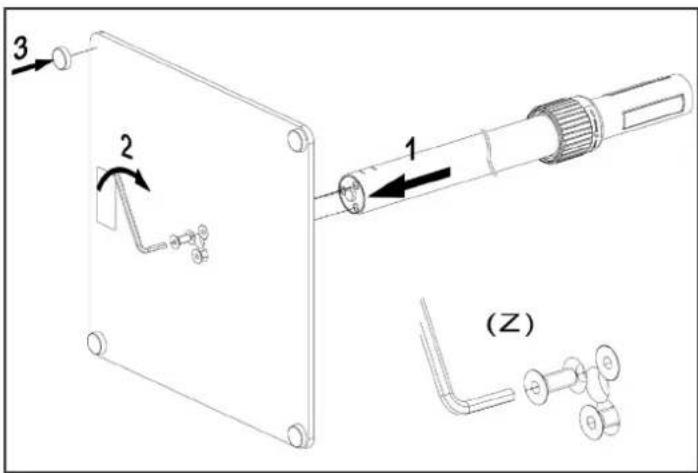

Das Grundrohr mit dem Gewindebolzen in den Sockel fügen 1 und mit den drei Senkschrauben verschrauben 2.

HINWEIS: Darauf achten, dass die Senkungen im Sockel nach unten zeigen Z. Das maximale Anzugsmoment darf 8 Nm nicht überschreiten.

Die vier Gummiauflagen, wie abgebildet auf dem Sockel verkleben 3.

!Beim Aufstecken des Lautsprechers besteht Quetschgefahr zwischen den Komponenten!

3.) Lautsprecher an Stativ montieren

√ Stativ ist ordnungsgemäß aufgebaut.
√ Stativ ist auf einem ebenen und tragfähigen Untergrund aufgestellt.
√ Verschlusskappe der Flanschbuchse am ROCKSTER AIR 2 ist geöffnet.
√ »Ring Lock« ist auf open und somit auf den kleinsten Durchmesser eingestellt.

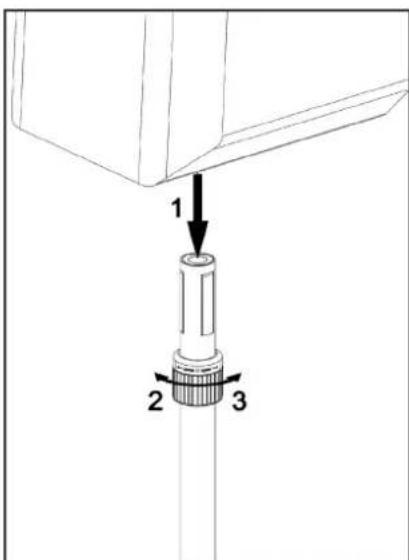

ROCKSTER AIR 2 von oben auf das »Ring Lock« aufsetzen 1. Das »Ring Lock« muss vollständig in die Flanschbuchse ein-tauchen.

ROCKSTER AIR 2 in die gewünschte Position ausrichten und durch Drehen in Richtung close 2 an der Spannmuffe den Lautsprecher fest und spielfrei auf dem Stativ befestigen. Durch Drehen in Richtung open 3 wird der Lautsprecher wieder gelöst und kann vom Stativ genommen werden.

Wartung, Reinigung und Instandsetzung

▶ Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.
▶ Reinigung: Zum Reinigen des Boxenstatives ein leicht befeuchtetes Tuch benutzen. Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an der Oberfläche verursachen.
▶ Instandsetzen: Auftretende Schäden sofort beheben und Boxenstativ nicht weiter benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über www.k-m.de.

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung
Stativ wackelt oder steht instabil	Untergrund und Standfläche überprüfen.Verschraubung zwischen Sockel und Grundrohr überprüfen, eventuell nachziehen.
Lautsprecher kann nicht auf Stativ montiert werden	Prüfen, ob am »Ring Lock« der kleinste Durchmesser eingestellt ist. Spannmuffe Richtung open drehen.

Lagerung, Entsorgung

Lagern Sie das Boxenstativ an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

▶ Verschritten Sie alle Komponenten aus Metall.
▶ Führen Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung bzw. Recycling zu.
▶ Sortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie diese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: [phone]

Telefax: 09342/806-150

E-Mail: [e-mail]

Web: www.k-m.de
