GEBRUIKSAANWIJZING S-73MU2E5BN PANASONIC

Lees dee bedieningsinstructies zorgvuldig door voor u de unit gaat gebruiken en bewaar ze zodat u er later nog eens ieis in kunt opzoeken. Dit boekwerkje beschrijft voornamelijk zaken die te makeen hebben met de veiligheid en met regelgeving. Voor uitleg over de bediening kunt u de matrix 2D-streepjescode scannen en dan de gedetailleerde handleidingen raadplegen.

PORTUGUES

33~37

Hartelijk dank voor het aanschaffen van dit Panasonic product.

Dit product is een commerciele airconditioner-binnenunit. Installatie-instructies bijgevoegd.

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op möglichk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zich:

WAARSCHUWING	Dit symbol geeft een risico of onveiligige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.
LET OP	Dit symbol geeft een risico of onveiligige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.
Verboden	Dingen die u moet doen of waar u op要去 letten

• Lees deze bedieningsinstrumenties zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondervindt, moet u uw dealer raadplegen voor hulp of advies.
• Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam möglich te make. Gebruik het toesteluitsluitend waarvoort het bedoeld is zoals omschreven in deze bedieningsinstrumenties.

WAARSCHUWING	Dit symbool geeft aan dat deze apparatuur gebruik maakt van een ontvlambaar koudemiddel. Als er koudemiddel lekt en er een exterontstekingsbron aanwezig is, dan kan het middel ontbranden.
LET OP	Dit symbool geeft het type ontvlambaar koudemiddel aan dat zich in het systeme bevindt.
LET OP	Dit symbool geeft aan dat deze apparatuur gezendeert moet worden door gekwalificeerd serviceperoneel met inachtneming van de technische handleiding.
LET OP	Dit symbool geeft aan dat er informatatie over dit onderwerp is in de bedieningsinstrumenties en/of de installment-instructies.

WAARSCHUWING

Bevestig met een erkende dealer of specialist het gebruik van het opgeveen koudemiddeltype. Gebruik van een ander koudemiddel dat het opgeveen type kan schadeveroorzaken aan het product, lekkage en letsel enz.

Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U要去 regelmatig deuren of ramen openzetten wanner u gas- of olieverwarmingsapparaten in de ruimte gebruikt,want deze verbruiken grote hoeveelheden zuurstufuit de aanweziglucht.

Doet u dit nicht, dan is er in extreme gevallen gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk.

Gebruik dit toestel nicht in een omgeving waar möglich ontploffingsgevaar bestaat.

Raak de unit in geen geval met natte handen aan.

Steen in geen geval uw vingers of andere voorwerpen in de binnen- of buitenunit van de airconditioner,want de draaiende onderdelen in het binnenwerk konnen letsel veroorzaken.

Belangrijke informatatie betreffende het gebruekte koudemiddel

OPMERKING

Raadpleeg de installment-instructies die worden meegeleverd met de buitenunit.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbol op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruekte elektrische en elektronische producten Niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentièle negatieve effecten op de volksgezondheid en het milieu. Voor meer informatie over inzameling en recycling kutu contact opnemen met uwplaatselijke gemeente.

Afhankelijk van uw nationale wetgeving konnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

WAARSCHUWING

Als het koudemiddel in contact komt met vuur, za dit giffige gassen produceren.

Voor de verilgheid moet u de airconditioner uitschakelen en de stroomvoorziening aflsuien voor u het toestel schoonmaakt of onderhoud pleegt.

Haal de stekker uit het stopcontact of schakel de stroomonderbrekeruit die de airconditioner in geval van nood moet afluien van de hoofdstroomvoorziening in geval van nood.

Gooi weg in overeenstemming met de landelijkke en/ofplaatselijkke regelgeving.

Dit product mag in geen geval worden gewijzigd of gedemonteerd.
Een gewijzigde of gedemonteerde unit kan leiden tot brand, elektrische schokken, of letsel.

Gebruikers mogen nicht zich het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de units schoon te make.

Probeer deze apparatuur nicht selbst te repareren wanneser.Deze storingen vertoont.Neem voor reparatie en verwijdering contact op met uw dealer of reparateur.

Zorg ervoor dat elk toestel een apart, eigen stopcontact heeft en een hoofdschakelaar om hem af te sluiten van de netstroom, en een aardlekschakelaar, of een verliesstroomschakelaar ter bescherming gegen te hoge stromen aangebracht in de eigen stroomvoorziening.

Zorg voor een apart stopcontact voor elk individueleel unit; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading.

Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet de unit geaard worden.

Gebruik geen snoeren
waaraan veranderingen
zijn aangebracht, aan
elkaar gekoppelde snoeren,
verlengsnoeren of snoeren die nicht voldoen aan de specificaties om oververhitting en brand te voorkomen.

Het toestel moet worden bewaard in een ruimte waarin zich geen doorlopend werkende ontstekingsbronnen bevinden (bijvoorbeeld: open vuur, een werkend gasapparaat, of een werkend elektrisch verwarmingstoestel).

Let op, want koudemiddel kan geurloos zichn.

Een ongeventileerde plek waar een toestel dat gebruik maakt van ontvlambare koudemiddelen worden geinstalleerd, moet zo+zijn geconstrueerd dat het koudemiddel in geval van een lekkage Niet kan blijven staan zodate er brandgevaar en ontploffingsgevaar ontstaat.

Het toestel moet worden bewaard op een goed geventileerde plek en de afmetingen van de ruimte要去en overeenkomen met de afmetingen van de ruimte waarin het toestel volgens de specificaties gebruikt moet worden.

Nadat de unit is geinstalleer, moet u altijd de installateur vragenaar het vloeroppervlak van de ruimte waar de unit is geinstalleer en de hoeveelheid ingebracht koudemiddel.

Als de unit of de kamerverding worden veranderd, moet u.altijd de dealer of reparateur raadplegen.

Gebruik geen andere middelen dan die worden aanbevolen door de fabrikant om het ontdooien sneller te lately verlopen of voor het reinigen.

Niet doorboren of verbranden.

InGeVallenwaarinmechanischeventilatievereistis,moeten deventilatie-openingenvrijvanblokkeringengehonden worden.

WAARSCHUWING

Het toestel moet worden bewaard in een ruimte zonder doorlopend open vuur (bijvoorbeeld: een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld: een werkend elektrisch verwarmingstoestel).

Staak het gebruik van het product onmiddelijk wanner er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. (Gevaar van rook/brand/elektrische schokken)

Voorbeelden van abnormaliteiten/ storingen:

• De aardlekschakelaar slaat vaak door.
• Het product start soms nicht op wanneer het wordt ingeschakeld.
• De stroom valt soms UIT wanner het snoer worden verplaatst.
• Er is een brandlucht of een abnormaal geluid verwijl het toestel in werkig is.
• De behuizing is verrormd of zeer heet.
• Er lekt water uit de binnenunit.
• Het snoer of de stekker wordt zeer heet.
• De ventilatorsnelheid kan nicht worden geregeld.
• Het toestel stocht gelijk nadat het worden ingeschakeld.

Neem onmiddelijk contact op met uw dealer voor onderhoud/reparatie.

Wanner de optionele "R32 koudemiddel-lekkagesensor" een lekkage van koudemiddel detecteert, zullen het alarm P08 en het inspectieteken verschijnen op de afstandsbediening, de ventilator van de binnenunit za gaan draaien om te voorkomen dat het koudemiddel stil blijft staan en zar ook Niet stoppen met draaien wanner op de ON/OFF bedieningstoets op de afstandsbediening drukt. In een dergelijk geval mag u de aardlekschakelaar net uitschaken, maar moet u wel de ruimte ventileren en dan onmiddelijk contact opnemen met de reparateur of onderhoudsdienst. Gebruik in geen geval apparatuur waar iets worden verbrand, zoals een kachel.

Ga Niet op de unit zitten of staan. U zou er per ongeluk vanaf kunnen vallen.

Als R32 koudemiddel worden gebrukt en de R32 koudemiddelsekkagesensor is aangesloten op de binnenunit, mag u de aardlekschakelaar van de binnenunit Niet uitschaken, behalte wanner er zich ieis abnormaals of een storing voordoet, of wanner u kortdurend onderhoud uityoert. (Wanner de aardlekschakelaar wordt uitgeschakeld, kan de R32 koudemiddel-lekkagesensor geen lekkage van koudemiddel detecteren wanner dat het geval macht+zijn, wat kan leiden tot het genereren van giftige gassen en tot brand.)

Gebruik in geen geval de volgende dingen in de buurt van de binnenunit en de R32 koudemiddellekkagesensor,want deze können leiden tot brand of een vals alarm voor de detectie van lekkege van koudemiddel.

Gasapparatuur die gebruik maakt van ontvlambaar gas (propaan, methaan, enz.)
- Brandbaar gas zoals pesticiden en haarspray (LPG, enz.)
- Sprays, medicijnen, chemicalien, verf, enz. die gebruik make n van siloxanen.

WAARSCHUWING

Als de alarmmelding J01 verschijnt, is eriets fout met de R32 koudemiddellekkagesensor of de aansluiting van de bedrading waarvan op de binnenunit. Neem onmiddelijk contact op met de reparateur of onderhoudsdienst. (Een eventuele lekkege van koudemiddel kan nicht worden gedetecteerd.)

Wanner de alarm melding J02
verschijnt, heeft het sensor-printbord van de R32 koudemiddel-lekkagesensor het eind van zijn bruikbare levensduur bereikt.
Neem zo spoedig möglich contact op met de reparateur of onderhoudsdienst om het sensor-printbord te latentervangen. (Als het sensor-printbord nicht wordenervangen maar gewoon in gebruik blijft, kan de sensor versleten raken en is het möglich dat eventuele lekkage van koudemiddel nicht correct kan worden gedetecteer.)

LET OP

Dit toestel is bedoeld om te worden gebrukt door zeer ervaren of getrainde gebruikers in winkels, lichte industrien en in boerderijen, of voor commercieel gebruk door ongetraind personeel.

Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5 m bij het toestel vandaan�n.

Maak de ruimte Niet te koud of te warm als er baby's of minder validen aanwezig zich.

LET OP

Dit toestel kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, perceptuele of geestelijkke vermogens of met een gebrek aan ervaring en kennis, mits zich onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zich de daaraan verbonden geometen begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die nicht onder toezicht staan.

Zet de airconditioner Niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets.

Steek geen dingen in de luchtuitlak van de buitenunit. Dit is gevaarlijk, want waarbehindt zich de ventilator die zeer snel ronddraait.

Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit Niet aan. U kurz hierdoor letsel oplopen.

Steek geen voorwerpen in de VENTILATORBEHUIZING. Hierdoor Aunt u letsel oplopen en kan het toestel beschadigd raken.

Raak de ventilator Niet aan, want deze gaat automatisch draaien wanner er een lekke van koudemiddel worden gedetecteerd. U Aunt hierdoor letsel oplopen.

KENNISGEVING

• Het toestel moet zo worden bewaard dat er geen mechanische schade kan optreden.
• De compressor kan soms stoppen tijdens onweer. Dit duidtECHTER Niet op een mechanische storing. Het toestel za na een paar minuten wee normal functioneren.
• De Engelse tekst vormt het origineel van deze instructies. De andere talen zich vertalingen van de originele instructies.

Onderhoud

WAARSCHUWING

• Voor de verilgheid moet u de airconditioner uitschakelen en de stroomvoorziening aflsuiten voor u het toestel schoonmaakt. (Anders kunt u een elektrische schok krijgen, of letsel oplopen,ondat de ventilator met hoge能力和ondraait.)
  Giet geen water op de binnenunit. (Dit kan de interne componenten beschadigen en leiden tot gevaar voor elektrische schokken.)

LET OP

• Gebruik in geen geval oplosmiddelen of agressieve chemische middelen. Veeg plastic onderdelen Niet af met zeer heet water. (Dit kan leiden tot cervormingen of kleurafwijkingen.)
• Sommige metalen randen en vinnen zicherp. Wees voorzichtig wanner u dergelijkke onderdelen schoonmaakt. (U kunt hierdoor letsel oplopen.)
• Gebruik een stevige trap of ladder wanner u een hoog geplaatste binnenunit schoon moet make.

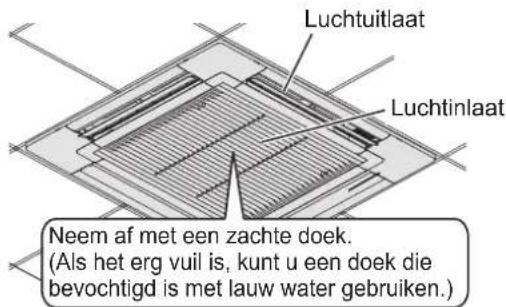

Binnenunit (bjv.Type U2)

Buitenunit

De interne spel en andere componenten van de buitenunit要去en regelmatig schoongemaaakt worden.
- Raadpleeg uw dealer of service-centrum.

Werking

■ Verwarmingsprestaties

• Deze airconditioner onttrekt warmte aan de buitenlucht om te kuren verwarmen; waarom zullen de verwarmingsprestaties afnemen naarmate de buitentemperatuur lager worden.
  Als er nicht voldoende verwarmd kan worden, moet u een aanvullend verwarmingsapparaat gebruiken.

Ontdooien

• Dit toestel kan beginnen met ontdooien om ijs dat zich gezvermd heeft in de buitenunit te lately smelten.
  ① Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). "STANDBY) verschijnt.
  ② Na eenaar minuten begint het toestel weer te verwarmen: De ventilator van de binnenunit blijft stilstaan (of zeer langzaam draaien) tot de spiraal van de warmtewisselaar binnen voldoende is opgewarmd. "STANDBY)verschijnt.
  ③ Het ontdooien is voltooid: De ventilator van de binnenunit begint te draaien. " (STANDBY) verdwijnt.

"DRY" ontvochtigingsstand

Wanner de temperatuur in de ruimte het ingestelde niveau bereikt, za de buitenunit automatisch aan- en afslan.
Wanneer de temperatuur in de ruimte hoogstwaarschijnlijk het ingestelde niveau zal bereiken, worden de ventilator automatisch op "breeze" (matige windsterkte) gezet.

■ Als de stroom uityvalt werwijl de unit in bedrijf is

Het toestel zal automatisch doorgaan met de ingestelde handeling. Dezelfde bedieningsinstellingen van voor de stroomstoring zullen worden gezruikt.

KENNISGEVING

Deze airconditioner bevat een product met biocide-werking.

Vrije radicalen gegeneererd door een component in de airconditioner hebben het vermogen om de werking van schadelijke deeltjes in de lucht, zoals sommige soorten bacterien, virussen en schimmels, te remmen.

Actieve stoffen: vrije radicalen die ter plekke gegeneerd worden UIT lucht of water in de omgeving

Gebruik: Deze functie van het toestel kan AAN / UIT worden gezet met de knop met het pictogram voor "nanoe X" of door middel van afstandbediende instellingen als er geen knop met het pictogram voor "nanoe X" is. Gelieve "Gebruik" te raadplegen voor meer details.

Scan de matrix tweedimensionale (2D) streepjescape op de Voorpagina om de gedetailleerde gebruiksinstructies te lezen.

Als u problemen hebt met, of vragen over uw airconditioner, dan heeft u de volgende informatatie nodig. De modelen serialummers bevinden zich op het naamplaatje.

(Nederlands) Modelnr. / Serienr. / Datum van aankoop / Adres dealer / Telefoonnummer

(Portugues) N° do Modelo / N° de série / Data de compra / Endereço do distribuidor / Número de téléphone
