NL Gebruiksaanwijzing

VC-JS-800A-WP

Het product is een snel oplaadbare powerbank (max. 18W) en startsysteem voor benzine- (max. 6L) en dieselmotoren (max. 4L).

Dit product mag alleen worden gebruikt in voertuigen met een 12V-systeem.

Het product heeft een geïntegreerd led-licht met SOS-modus.

Belangrijk:

• Dit product heeft een IP68-beschermingsklasse en is beschermd tegen stof en krachtige waterstralen vanuit alle richtingen.
• Het product is geschikt voor gebruik buitenshuis. Dompel het product niet in water.
• Het product is alleen beschermd als het deksel van de contactdozen gesloten is. Contact met vocht moet in alle omstandigheden worden vermeden als de afdekking van de aansluitingen geopend is.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan resulteren in kortsluiting, brand of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

USB4®, USB Type-C® en USB-C® zijn gedeponeerde handelsmerken van USB Implementers Forum.

2 Leveringsomvang

Product
■ Micro-USB naar USB-A oplaadkabel
"Intelligente" startkabels
Opbergkoffer
USB-C® naar USB-A-oplaadkabel
Gebruiksaanwijzing

3 Meest recente productinformatie

Download de laatste productinformatie op www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

4 Beschrijving van de symbolen

De volgende symbolen staan op het product/apparaat of worden gebruikt in de tekst:

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken.

Lees zorgvuldig de gebruiksaanwijzingen.

5 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een julste bedlening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

5.1 Algemeen

• Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
  Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
  Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
  Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

5.2 Omgang

Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

5.3 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen direct zonlicht.

5.4 Bediening

• Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.
  Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:
• zichtbaar is beschadigd,
• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

5.5 Li-ionbatterij

De oplaadbare accu is ingebouwd in het product en kan niet worden vervangen.
Beschadig de oplaadbare accu nooit. Het beschadigen van de behuizing van de oplaadbare accu kan explosiegevaar of brand veroorzaken!
U mag de polen van de oplaadbare accu nooit kortsluiten. Gooi de accu of het product nooit in het vuur. Er bestaat gevaar op brand of explosie!
Laad de oplaadbare accu regelmatig op, zelfs wanneer u het product niet gebruikt. Door de technologie die er in de oplaadbare batterij is gebruikt, hoeft u de oplaadbare batterij niet eerst te ontladen.
Laad de oplaadbare accu van het product nooit op zonder toezicht.
Tijdens het laden dient u het product op een voor hitte ongevoelig oppervlak te plaatsen. Het is normaal dat tijdens het laden wat hitte wordt ontwikkeld.

5.6 Led-licht

Niet rechtstreeks in het led-licht kijken!
- Niet direct of met optische instrumenten in de lichtstraal kijken!

5.7 Fotogevoelige epilepsie

Personen die aan fotogevoelige epilepsie lijden, zijn vatbaar voor aanvallen of bewusteloosheid als ze worden blootgesteld aan flitsende lichten of lichtpatronen.

5.8 Aangesloten apparaten

• Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.
  Schakel de motor en de elektronica van het voertuig uit voordat u het product aansluit.
  ■ Reinig de batterijpolen om een goed contact te behouden en kortsluiting te voorkomen.
  Vermijd elektrische schokken! Bedien het product niet met natte handen en controleer of de batterijklem en kabelisolatie niet beschadigd zijn.
  ■ Verwijder metalen sieraden (bijv. kettingen, ringen) wanneer u met batterijen werkt om het risico op kortsluiting, elektrische schokken of brandwonden te verkleinen.

5.9 Elektrische veiligheid

5.10 Persoonlijke veiligheid

Draag oogbescherming om letsels door explosies of bijtende chemicaliën te voorkomen tijdens het werken met loodzuuraccu's.
Ontploffingsgevaar! Gebruik het product nooit in omgevingen waar ontvlambare dampen of gassen aanwezig zijn (bijv. benzinestations).
Risico op brandwonden - Laat motorcompartimenten afkoelen, want deze kunnen hoge temperaturen bereiken.
Blijf uit de buurt van bewegende motoronderdelen zoals riemen, poelies en ventilatoren.
Risico op verstrikking en brandwonden! Loszittende kleding en sieraden kunnen verstrikt raken in bewegende of hete onderdelen.
Tijdens gebruik kunnen explosieve/schadelijke gassen ontstaan/aanwezig zijn. Gebruik het product altijd in een goed geventileerde ruimte.
■ Zorg dat er iemand in de buurt is in geval van nood.

5.11 Loodzuuraccu

Houd vers water, zeep en oogspoeling binnen handbereik.
- Als batterijzuur in contact komt met huid of kleding, onmiddellijk wassen met water en zeep.
- Vermijd contact met ogen. Als het zuur in de ogen komt, spoel dan met water gedurende 10 minuten en roep onmiddellijk medische hulp in.

6 Productoverzicht

6.1 Product

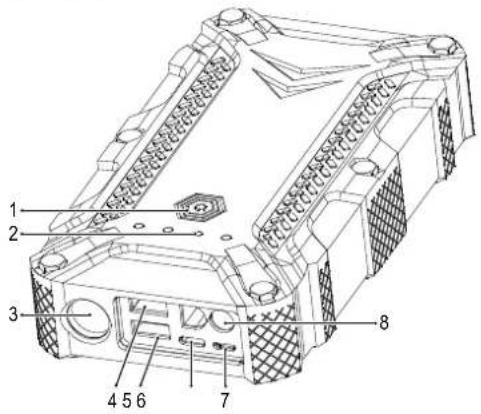

1 2 3 4 5 6 7 8

1 Aan-/uitknop 2 Batterijniveau-indicatoren

3 Led-licht 4

Output 1: USB-A-oplaadfunctie

5 Output 2: USB-A-oplaadfunctie

6 Input 2: USB-C® oplaadfunctie

7 Input 1: MicroUSB-oplaadfunctie

8 Startkabelaansluiting

6.2 Startkabels

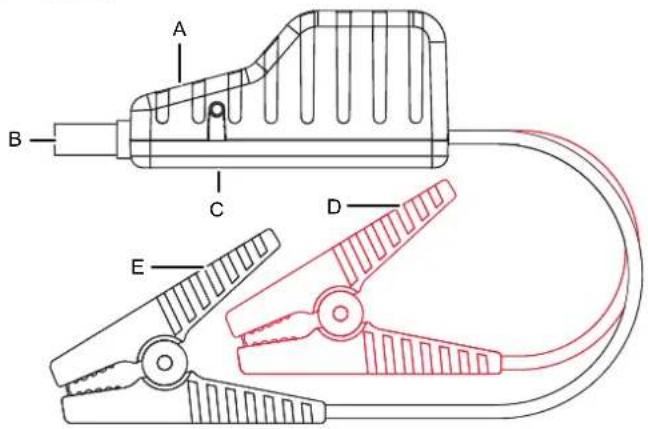

A B C D E

A Starter-statusindicator B Startkabelstekker

C Geforceerde startknop D Rode klem (+)

E Zwarte klem (-)

7 De batterij van het product opladen

Belangrijk:

• Laad de powerbank niet op via een USB-A-poort op uw computer. De voeding die wordt geleverd door deze poorten is mogelijk niet voldoende en kan de computer beschadigen.
• Om de levensduur van de batterij te verlengen, wordt aanbevolen de batterij om de 3 - 6 maanden volledig op te laden.
• Start het voertuig niet terwijl u het product oplaadt!

De statusweergave toont het oplaadniveau.
De batterijstatusindicatoren tonen het laadniveau: (● = 25%, ● ● = 50%, ● ● ● = 75%, ● ● ● ● = 100%).
Druk kort op de Aan-/uitknop om het batterijniveau te controleren.
- Sluit het ene uiteinde van de laadkabel aan op een voedingsbron en het andere uiteinde op een laadingang van het product om de batterij op te laden.

- Knipperende batterijniveau-indicatoren: bezig met opladen

- Batterijniveau-indicatoren constant aan: volledig opgeladen.

8 Powerbank

Voorwaarden:

√ Om dit product als powerbank te gebruiken, hebt u een geschikte oplaadkabel nodig.

1. Sluit het ene uiteinde van de laadkabel aan op uw mobiele apparaat en het andere uiteinde op op een laadingang van het product.
2. Druk op de Aan-/uitknop om het opladen te starten.

9 Led-licht

1. Houd de Aan-/uitknop (ongeveer 3 seconden) ingedrukt om de led AAN/UIT te schakelen.

2. Druk meerdere keren op de Aan-/uitknop om de modi te doorlopen: constant AAN → SOS → knipperen → UIT.

10 Snelstartsystem

Belangrijk:

• Gebruik uitsluitend de meegeleverde startkabels.
• Reinig gecorrodeerde of vuile accupolen van het voertuig voordat u de kabels aansluit.
• Gebruik de kabel niet als de kabel of de klem beschadigd is.
• Om schade aan het apparaat te voorkomen, mag u het apparaat alleen gebruiken met 12V-boordsystemen.
• Maak nooit kortsluiting tussen de twee poolklemmen, bijv. door beide kabels samen te klemmen of door kortsluiting met een stuk geleidend materiaal.

10.1 Vóór het starten van het voertuig.

Bereid het voertuig voor op de ontsteking. Zet de versnelling op parkeren/neutraal en schakel de noodrem in.
Schakel alle elektronica van het voertuig uit, zoals de airconditioning, de verwarming, de radio en de lichten.
■ Zorg ervoor dat de powerbank minstens 50% geladen is.

10.2 Normale opstartprocedure

Belangrijk:

Als het starten na 3 pogingen nog steeds niet is gelukt, ontkoppel dan het snelstartsysteem, wacht 5 minuten en probeer dan de Geforceerde startprocedure [▶ 11].

1. Sluit de stekker van de startkabels aan op de aansluiting voor de startkabels.
2. Klem de rode en zwarte kabels in onderstaande volgorde vast aan de polen van de voertuigaccu.

3. Rode klem op de pluspool (+).
   – Zwarte klem op de minpool (-).

4. Controleer de starter-statusindicator:

5. Afwisselend rood/groen knipperen (normaal) → ga verder met stap 4.

6. Overige led-statusen: zie paragraaf Statusindicatoren.

7. Probeer het voertuig te starten.

8. Start het voertuig niet langer dan 3 seconden.

9. Laat het product 30 seconden afkoelen voordat u opnieuw probeert te staren.

10. Maximaal 3 pogingen binnen 2 minuten.

11. Als de motor start, maak dan de zwarte klem los, gevolgd door de rode klem. Plaats de afdekking terug op de aansluitingen.

→ Laat de motor van de auto ongeveer 30 minuten draaien om de accu op te la- den.

10.3 Geforceerde startprocedure

Belangrijk:

Gebruik deze methode als de normale methode mislukt.

Als het starten na 3 pogingen nog steeds niet is gelukt, moet u het snelstartsysteem loskoppelen en contact opnemen met een gespecialiseerde werkplaats.

1. Sluit de stekker van de startkabels aan op de aansluiting voor de startkabels.
2. Klem de rode en zwarte kabels in onderstaande volgorde vast aan de polen van de voertuigaccu.
3. Rode klem op de pluspool (+)

4. Zwarte klem op de minpool (-)

5. Controleer de starter-statusindicator:

6. Afwisselend rood/groen knipperen (normaal) → ga verder met stap 4.

7. Overige led-statusen: zie paragraaf Statusindicatoren.

8. Houd de Geforceerde startknop 3 seconden ingedrukt tot de status-led ononderbroken groen brandt.

9. Start het voertuig binnen 30 seconden nadat het led-licht constant groen begint te branden.

10. Probeer het voertuig te starten. Start het voertuig niet langer dan 3 seconden.
11. Laat het product 30 seconden afkoelen voordat u opnieuw probeert te staren.

12. Maximaal 3 pogingen binnen 2 minuten.

13. Als de motor start, koppelt u het snelstartsysteem los en plaatst u de afdekking van de aansluitingen terug.

→ Laat de motor van de auto ongeveer 30 minuten draaien om de accu op te la- den.

11 Statusindicatoren

11.1 Normaal

Statusindicator Status
Afwisselend rood/groen knipperen Het snelstartsystem is gereed/bezig met starten.
Groen continu aan Geforceerde startmodus is geactiveerd.

11.2 Beschermde modus

Statusindicator Status
Constant rood/rood knipperen	Verbindingsfout. Controleer alle aansluitingen.
Rood brandt/alarmge-luid aan	Omgekeerde polariteit: controleer of de klemmen verkeerd om zijn aangesloten.Kortsluiting: Beide kabels zijn kortgesloten of in contact met hetzelfde stuk geleidend metaal.
Rood continu aan	Bescherming tegen omgekeerde polariteit is ingeschakeld. Spanning van de aangesloten accu is >12,6 V.De startbooster is niet nodig, aangezien de accu van het voertuig voldoende is geladen om het voertuig te starten.
Snel rood knipperen Te hoge temperatuur: Klem >65 (±5) °C. Verwijder de klemmen totdat de statusindicator van de starter weer normaal begint te knipperen (afwisselend rood/groen).
Groen langzaam knip-perend	De batterij is te zwak, laad hem op.

12 Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.

• Dompel het product niet in water.

• Koppel het product los van de voeding.

• Reinig het product met een droog, pluisvrij doekje.

13 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind- gebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

Laadingang (Micro-USB).... 5 V/DC 2,0 A oplaadtijd 6 uur

Oplaadingang (USB-C®).... 5 V/DC 2,0 A oplaadtijd 6 uur

Oplaadbare accu 14.8 V 37 Wh, Li-ion (niet-verwijderbaar), 10000 mAh (4 x type 606080)

Led-lichtmodi .... Constant AAN → SOS → knipperen → UIT

Beschermingsgraad.... IP68

Beveiligingsmechanismen......	Te hoge temperatuur:- ontladen: 60 °C ±5 °C- opladen: 60 °C ±5 °CLage temperatuur:- ontladen: -20 °C ±5 °C- opladen: -20 °C ±5 °COverspanning (USB-ingangen): max. 6 VOverladen: 16,6 VOverontladen:- softwarebeveiliging: ≤13 V ±0,3 V 12,5 V - 13 V-hardwarebescherming: 10,8 V - 11 VOverstroom 3,4 - 3,7 A
Bedrijfsomstandigheden......	Stopcontactdeksel open: +20 tot +60 °C, 20 – 85 % RH (niet condenserend)Stopcontactdeksel gesloten: -20 tot +60 °C
Opslagomstandigheden......	Stopcontactdeksel open:0 tot +45 °C, 20 – 85 % RV (niet condenserend)Stopcontactdeksel gesloten: 0 tot +45 °C
Afmetingen (L x B x H)......	168 x 92 x 38 mm
Gewicht......	520 g
14.2 Powerbank
Uitgang 1 (USB-A)......	5 V/DC 3 A, 9 V/DC 2 A, 12 V/DC 1,5 A (max. 18 W)
Uitgang 2 (USB-A)......	5 V/DC 3 A, 9 V/DC 2 A, 12 V/DC 1,5 A (max. 18 W)
14.3 Startbooster
Boordsysteem van voertuig......	12 V/DC
Startstroom (piek)......	400 A (800 A)
Startboosts ......	ong. 15 (beïnvloed door factoren zoals omgevingstemperatuur, grootte, mechanische conditie van de motor)
Geschikte motoren ......	Benzine (cilinderinhoud ≤6.0 L), diesel (cilinderinhoud ≤4.0 L)

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registrate in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.

Copyright by Conrad Electronic SE. *2812940_V2_0823_dh_min_nl 9007200149572235-4 I2/O2 en
