GEBRUIKSAANWIJZING VC-CJS76 VOLTCRAFT

4-in-1 starthulp met luchtcompressor

CC

Bestelnr.: 3204897

1 Beoogd gebruik

Dit product is een starthulp voor benzine- (max. 4 l) en dieselmotoren (max. 2,5 l). Andere kenmerken zijn:

Led-lamp
Powerbank
Luchtcompressor

Contact met vocht moet absolut worden vermeden.

Als het product voor andere doeleinden worden gebruikt dan hier beschreiben, kan het product worden beschadigd.

Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere bevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijs- en productnamen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

USB4®, USB Type-C® en USB-C® zijn gedeponeerde handelsmerken van USB Implementen- ters Forum.

2 Leveringsomvang

Product
USB-C®aar USB-A-kabel
Intelligente"startlabels
3x ventielconnectoren
1x luchtslang
Gebruksaanwijzng

3 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruksaanwijzingen te downloadsen (of neue/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

4 Beschrijving van de symbolen

Het symbol met het uitroepteken in de driehoek is bedoeld de gebruiker te wijzen op belangrijke informatie in deze documentatie. Lees deze informatie algijd aandachtig door.

Lees zorgvuldig de gebruiksaanwijzingen.

5 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheids-informatie in acht. Indien de veiligheidsInstrueties en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet worden opgevolgd, aanvaarden wij geen verantwoerdelijkheid voor hieruit resulteren personelijk letsel of materièle schade. In dergelijkke geallen vervalt de aansprakelijkheid/garantine.

5.1 Algemeen

Het artikel is geen spellegood. Houd het buien het bereik van kinderen en huisdieren.
Laat verpakkingsmaterial Niet achelooos rondslingeren. Dit kan voor kinderen gevaarlijk spelgoed worden.
Als u nog vragen hebt die nicht door dit informatieproduct zich beantwoord, neem dan contact op met once technische klantendienst of ander technisch personel.
Laat onderhoud, aanpassingen en reparations alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

5.2 Omgang

Behandel het product met zorg. Schokken, stolen of zichs een val van geringe hoogte hunnen het product beschaden.

5.3 Bedrijfsomgeving

Stel het product Niet aan mechanische spanning bloot.
- Bescherm het product gegen extreme temperatures, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Beschem het product gegen hoge luchtvochtigheid en vocht.
Beschem het product gegen direct zonlicht.

5.4 Bediening

Neem contact op met een deskundige wanner u twijfelt over de werkig, veiligheid of verbinding van het product.
Als het product Niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zich te repareren. Veilig gebruik kan Niet longer worden gegarandeerd als het product:

-zichtbaar is beschadigd,
- nicht meer waar behoren werkt.
- gedurende een langere periode onder slechte omstandigheden is opgeslagen of
- onderhevig is geweest aan ernstige transportbelasting.

5.5 Li-ionbatterij

Beschadig de oplaadbare accu nooit. Het beschaden van de behuizing van de oplaadbare accu kan explosiegevaar of brand veroorzaken!
U mag de polen van de oplaadbare accu nooit kortsluiten. Gooi de accu of het product nooit in het vuur. Er bestaat gevaar op brande of explosie!
Laad de oplaadbare accu regelmatig op, zichs wanner u het product Niet gebruikt. Door de technologie die er in de oplaadbare batterij is gebruikt, hoeft u de oplaadbare batterij nicht eerst te ontladen.
Laad de oplaadbare accu van het product nooit op zonder toezicht.
Tijdens het laden dient u het product op een voor ditte ongevoelig oppervlak teplaaten. Het is normal dat tijdens het laden wat ditte wordt ontwikkeld.

5.6 Led-licht

Niet rechtsstreeks in het led-licht kijken!
Niet direct of met optische instrumenten in de Lichtstraal kijken!

5.7 Aangesloten apparaten

• Neem tevens de veiligheids- en gebruiksinstrumenties van andere apparaten die op het productelijk aangesloten in alot.

5.8 Fotogevoelige epilepsie

Personen die aan fotogevoelige epilepsie lijden, zijvatbaar voor aanvallen of bewusteloosheid als ze worden blootgesteld aan flitsende lichten of lichtpatronen.

6 Productverzicht

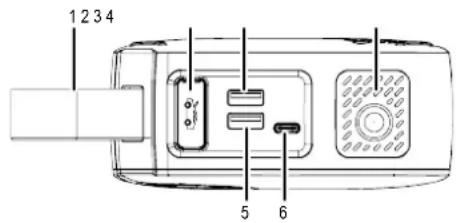

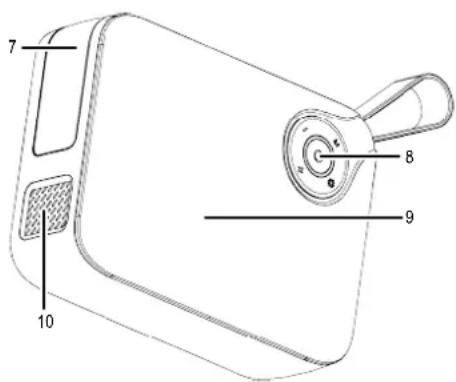

6.1 Product

1 Handgreep 2 Startkabelaansluiting

4 Luchtslangaansluiting

6 USB Input: opladen (USB-C@)

7 Lichtpanel 8 Bedieningspaneel

Pictogram Beschrijving

1	Multifunctionele knop: ■ Stroom AAN/UIT ■ Schakel de compressor AAN. ■ Laad aangesloten apparaten op. ■ Controller de resterende accucapaciteit.

Pictogram	Beschrijving
M	Modus
+	Verhogen
-	Verlagen
	Zaklamp

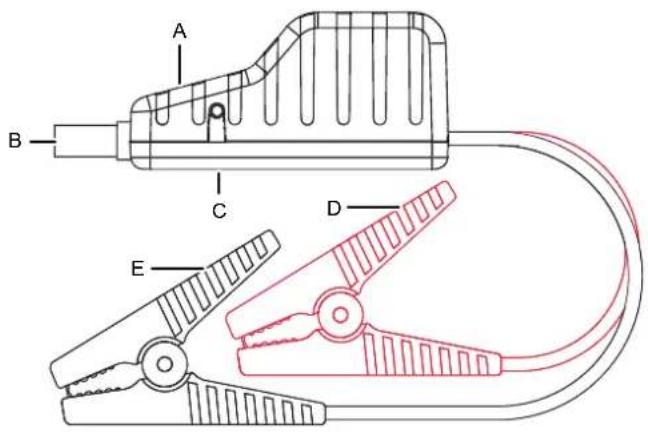

6.3 Startkabels

A Starter-statusindicator B Startkabelstekker
C Geforceerde startknop D Rode klem (+)
E Zwarte klem (-)

7 De batterij van het product opladen

Belangrijk:

• Laad de powerbank Niet op via een USB-A-poort op uw computer. De voeding die worden geleverd door deze poorten is möglichniet voldoende en kan de computer beschadigen.
• Om de levensduur van de batterij te verlengen, worden aanbevolen de batterij om de 3 - 6 maanden volledig op te laden.
• Start het voertuig Niet terwijl de batterij van het product worden opgeladen!

Druk op de knop 已 de batterijstatus te controeren.
Sluit het ene uiteinde van de laadkabel aan op een voedingsbron en het andere uiteinde op de USB-C-oplaadingang USB Input van het product om de accu op te laden.

• Knipperende batterijniveau-indicatoren: bezig met opladen
  -Batterijniveau-indicatoren constant aan: volledig opgeladen.

8 Powerbank

Voorwaarden:

Om dit product als powerbank te gebruiken, heb u een geschikte opplaadkabel nodig.

1. Sluit het ene uiteinde van de laadkabel aan op uw mobiele apparaat en het andere uiteinde op op een laedingang van het product.
2. Het opladen begint enkele ogenblikken na het aansluiten.

OUTverschijnt op het display om aan te gezven dat het opladen bezig is.

9 Led-licht

Druk lang op de knop om hetlicht AAN/UIT te schakelen.
Druk meerere keren op de knop 品 de versuschillende modi te doorlopen: AAN SOS Stroboscoop.

10 Luchtcompressor

Zie voor een lijst met drukbereiken voor elke instelling: Technische gegevens [▶ 15].

10.1 Instellingen

Knop Acte	Beschrijving
M	Kort drukken Druk meerere keren in om de vooraf ingestelde drukwaar-den te doorlopen:(auto), (motorfiets), (fiets), (bal)hand-matige instelmodus).
M	Drukken + vasthouden Wanner de drukeenheid knippert, drukt u meerere keren op de knop om van drukeenheid te wisselen: PSI, BAR, KPA, Kg/cm2.
+/-	Kort drukken Verhoog / verlaag de luchtdrukinstelling.
0	Kort drukken De compressor starten/stuppen.

Tip:

Selecteer een Vooringestelde druk en druk verwolgens op + / - om het luchtdrukniveau nauwkeurig af te stellen.

10.2 Oppompen

Belangrijk:

Inspecteer het product voordat u begint met oppompen. Controller of het ventiel en de luchtslang onbeschadigd zijn.
Zorg ervoor de luchtslang Niet te verbuigen of belemmeren verwijl u de compressor gebruikt.
Risico op schade weg het binnendringen van water Niet gebruiken in regen of nat- te omstandigheden.
In het geval van een elektrische of mechanische storing, moet het product onmiddelijk worden uitgeschakeld en losgekoppeld.
Gebruik uitsluitend voor oppompbare voorwerpen (zoals banden, ballen en luchtbeden). Pomp nooit te hard op.
Raadpleeg het handboek van uw voertuig voor de correcte bandenspanning voor uw voertuig.
Let goed op de bandenspanning- en luchtdrukeenheden wanner u de "handmatige instellingsmodus" gebruikt. Te hard oppompen, kan een voorwerpen lately barsten.
Laat voertuigen afkoelen voorafgaand aan het oppompen.

Voorwaarden:

U hebte alle veiligheidsinformatie gelezen en weet wat de juiste oppompdruk is voor de taak.

1. Houd Gn AAN te schakelen.
2. Zorg ervoor dat de juiste drukeenheid is geseleeteerd.
3. Selecteer een vooraf ingesteld drukniveau en/of pas het luchtdrukniveau handmatig aan.
4. (Indien nodig) bevestig een ventielconnector aan het einde van de luchtslang.
5. Sluit de luchtslang aan op de luchtslangaansluiting op het product.
6. Sluit de luchtslang aan op het ventiel van het op te pompen voorwerp.

Het drukniveau van het voorwerp worden aangegeven op de display.

1. Indrukken de compressor te starten/stuppen.
2. Houd om UIT te schaken.
3. Koppel de luchtslang los.

Belangrijk:

Vermijd oververhitting. Voor elke 8 minuten onafgebrozen gebruik, moet het product 5 minuten afkoelen voordat u deze werk gebruikt.

11 Snelstartssystem

Belangrijk:

Gebruik uitsluitend de meegeleverde startkabels.
Reinig gecorrodeerde of vuile occupolen van het voertuig voordat u de kabels aan-suit.
Gebruik de kabel Niet als de kabel of de klem beschadigd is.
- Om schade aan het apparaat te voorkomen, mag u het apparaat alleen gebruiken met 12V-boardsystemen.
Maak nooit kortsluiting tussen de twee poolklemmen, bijv. door andere kabels samen te klemmen of door kortsluiting met een stuk geleidend materiaal.

11.1 Voor het starten van het voertuig.

Bereid het voertuig voor op de ontsteking. Zet de versnelling op parkeren/neutral en schakel de noodrem in.
Schakel alle elektronica van het voertuiguit, zoals de airconditioning, de verwarming, deradio en de lichten.
Zorg ervoor dat de powerbank minstens 50% geladen is.

11.2 Normale opstartprocedure

Belangrijk:

Als het starten na 3 pogingen nog steeds Niet is gelukt, ontkoppel dan het snelstartsys-tem, wacht 5 minuten en probeer dan de Geforceerde startupprocedure.

1. Sluit de stekker van de startkabels aan op de aansluiting voor de startkabels.

2. Klem de rode en Zwarte kabels in onderstaande volgorde vast aan de polen van de voertuigaccu.

3. Rode klem op de pluspool (+).
   -Zwarteklemopdeminpool(-).

4. Controller de starter-statusindicator:

-Afwisselend rood/groen knipperen (normaal) ga verder met slap 4.

-Andere status. zie secties:

• Slimme startindicatoren [▶ 15]
• Waarschuwingsberichten voor startkabels [▶ 15]

4.Probeer het voertuig te starten.

• Start het voertuig Niet langer dan 3 Seconden.
  -Laat het product 30 seconden afkoelen voordat u opnieuw probeert te staren.

• Maximaal 3 pogingen binnen 2 minutes.

• Als de motor start, kaak dan de zwarte klem los, gevolgd door de rode klem. Plaats de afdekking terug op de aansluitingen.

Laat de motor van de auto ongeveer 30 minutes draaien om de accu op te la-den.

11.3 Geforceerde startprocedure

Belangrijk:

Gebruik deze methode als de normale methode mislukt.

Als het starten na 3 pogingen nog steeds Niet is gelukt, moet u het snelstartsystem los-koppelen en contact opnemen met een gespecialiseerde werkplaat.

1. Sluit de stekker van de startkabels aan op de aansluiting voor de startkabels.

2. Klem de rode en Zwarte kabels in onderstaande volgorde vast aan de polen van de voertuigaccu.

3. Rode klem op de pluspool (+)
   -Zwarte klem op de minpool (-)

4. Controller de starter-statusindicator:

-Afwisselend rood/groen knipperen (normaal) ga verder met stap 4.
- Andere status, zie secties:

• Slimme startindicatoren [▶ 15]

• Waarschuwingsberichten voor startkabels [▶ 15].

• Houd de Geforceerde startknop 3 seconden ingedrukt tot de status-led ononderbroken groen brandt.

• Start het voertuig binnen 30 seconden nadat het ledlicht constant groen begint te branden.

• Probeer het voertuig te starten. Start het voertuig nicht longer dan 3 seconden.
  -Laat het product 30 seconden afkoelen voordat u opnieuw probeert te staren.

• Maximaal 3 pogingen binnen 2 minutes.

• Als de motor start, koppelt u het snelstartsystemen los enplaatst u de afdekking van de aansluitingen terug.

Laat de motor van de auto ongeveer 30 minutes draaien om de accu op te la-den.

12 Slimme startindicatoren

12.1 Normaal

Statusindicator Status
Afwisseld rood/groen knipperen Het snelstartysteme is gereed/bezig metstarten.
Groen continu aan Geforceerde startmodus isgeactiveerd.

12.2 Beschermde modus

Statusindicator Status
Constant rood/rood knipperen	Verbindingsfout. Controller alle aansluitingen.
Rood brandt/alarmge-luid aan	■ Omgekeerde polariteit: controller of de klemmen verkeerd om+zijn aangesloten.Kortsluiting: Beide kabels+zijn kortgesloten of in contact met hetzelfde stuk geleidend metaal.
Rood continu aan	■ Bescherming gegen omgekeerde polariteit is ingeschakeldSpanning van de aangesloten accu is >12,6 V.De startbooster is Niet nodig,aangezien de accu van het voertuig voldoende is geladen om het voertuig te starten.
Snel rood knipperen Te hoge temperatuur: Klem >65 (±5) °C.Verwijder de klemmen totdat de statusindicator van de starter weeer normal begint te knipperen (afwisseled rood/green).
Groen langzaam knip-perend	De batterij is te zwak,laad hem op.

13 Waarschuwingsberichten voor startkabels

Als er een beveiligingsmechanisme worden geactiveerd, verschijnt er een waarschuwingsberecht op de display.

Melding Oorzaak Opi-ossing
H0+	Bescherming gegen hoge temperaturenDe uitgang worden uitgeschä-keld als de temperatuur tijdens het opladen >45 °C of tijdens het ontladen >60 °C is.	Verwijder de omstandigheden waardoor de temperatuurbeveilig-ging is ingeschakeld en wacht vol-doende vrij tot het product is afge-koeld.
H1+	OverspanningsbeveiligingUitgang worden onderbroken als de spanning >13 V is tijdens het opladen.	Niet van toepassing.
E0+	OverstroombeveiligingDe uitgang worden uitgeschak-keld wanneer ingeschakeld.	Vermijd het starten van het voer-tuig gedurende 30 seconden om schade aan de starthulp te voorko-men.
E0+	De klemmen zijn kortgesloten.De stroom worden uitgeschak-keld wanneer dit gebeurt.	Zorg ervoor dat de klemmen elkaar nicht raken of verbonden zijn met hetzelfde stuk metaal.
E2+	Fout in de sensorGeeft aan dat er een probleem is met de luchtduksensor	Het product kan nicht worden gebruikt.

14 Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfcohol of andere chemische oplossingen. Ze beschadigen de behuizing en können storingen in het product verooorzaken.
  Dompel het product Niet in water.

• Koppel het product loes van de voeding.

• Reinig het product met een droog, pluisvrij doeke.

15 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt worden gebracht,要去 met dit symbolijk geringemarkeerd. Dit symbolijk geeft aan dat dit apparaat aan het einde van zich levensduur geschienen van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten geschaden van het ongesorteerd gemeentelijk afval at te voeren. Eindgebruikers zich verplicht oude batterijen en accu's die Niet bij het oude apparaat+zijn ingesloten, evenals lampen die op een Niet-destructieve manier uit het oude toestel konnen worden verwijderd, van het oude toestel te schieren alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende Gratis inlevermögelijkheden (meer informatie op unsere website):

in once Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalwerkingsbedrijven of bij de terugnamesystemen die zich ingeringht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van personsgegevens op het te verwijderen oude apparaat is de eind眩bruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen{kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

Accu (oplaadbaar) Capaciteit: 7200 mAh

Configuratie: 4 cellen

Per cel: 1800 mAh, 3.7 V

Totaal vermogen: 26,64 Wh

Accu (oplaadduur)............ org. 4-5 ur

Beveiliging. Kortsluiting, overbelasting, lage spanning, te hoge spanning, overmatig opladen, te hoge temperatuur, omgeeerd opladen, omgeeerde polariteit

Beverilging gegen overontlading. ≤ 13V± 0,3V

Overtemperatuurbveeilig. 一 6 5 ^ C ± 5 ^ C

Bescherming gegen omgekeerd

opladen. ≥ 12,6V± 0,3V

Bedrijfsomstandigheden -20 tot +50^ 20-85% RV (niet-condenserend)

Opslagomstandigheden. -20 tot +50^ 20-85% RV (niet-condenserend)

Afmetingen (B x H x D)............ org. 126 x 173 x 55 mm

Gewicht. 1,23 kg

16.2 Powerbank

Laaduitgang (USB-A) Uitgang 1:

Cyclustijden (levensduur) ong. 1000 cycli

Starts per acculading. 15 (beinvoed door factoren zoals omgevingstemperatuur, grotte, mechanische conditie van de motor)

Geschikte motortypes. Benzine (cilinderinhoud ≤ 4,01 ) diesel cilinderinhoud ≤ 2,51

16.4 Luchtcompressor

Gebruiskycyclus 8 minuten AAN, 5 minuten UIT

Luchtdruk. max. 10 bar (150 psi)

Pictogram Opblaasmodus Luchtdruk
	Autoband 1,8-3,5 bar (26-51 psi, 180-350 kPa, 1,84-3,58 kg/cm2)
	Motorfietsband 1,8-2,98 bar (26-43,5 psi, 180-300 kPa, 1,84-3,05 kg/cm2)
	Fietsband 2,08-4,48 bar (30-65 psi, ,210-450 kPa, 2,12-4,6 kg/cm2)
	Basketbal 0,27-1,09 bar (4-16 psi, 25-110 kPa, 0,29-1,11 kg/cm2)
	Aangepaste instelling	0-10,3 bar (0-150 psi, 0-999 kPa, 0-10,5 kg/cm2)

16.5 Led-licht

Licht. 6000-6500K,250lm,5W

Lichtmodi AAN SOS Stroboscoop

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegren, voorbehonden. Elke reproductive, ongeacht de methode, bijv. fotokopie, microverfilmung of de registratie in elektronische gevevensverwerkingssystemen, vereist de vooragaande schriftelijk toestemming van de ultigever. Nadruk, ook van uiltreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
