GEBRUIKSAANWIJZING VC-CJS72 VOLTCRAFT

NL Gebruiksaanwijzing

VC-CJS72 4-in-1 startbooster met luchtcompressor

CE

Bestelnr.: 3164093

1 Beoogd gebruik

Dit product is een startbooster voor benzine- (max. 8L) en dieselmotoren (max. 6L). Andere kenmerken zijn:

Led-licht
Powerbank
Luchtcompressor

Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

USB4®, USB Type-C® en USB-C® zijn gedeponeerde handelsmerken van USB Implementers Forum.

2 Leveringsomvang

Product
USB-C® naar USB-A-kabel
"Intelligente" startkabels
3x ventielconnectoren
Kabel voor DC naar sigarettenaansteker.
Gebruiksaanwijzing

3 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/nuidige versies indien beschikbaar). Volg de instructies op de webpagina.

4 Beschrijving van de symbolen

Het symbool met het uitroepteken in de driehoek is bedoeld de gebruiker te wijzen op belangrijke informatie in deze documentatie. Lees deze informatie altijd aandachtig door.

Lees zorgvuldig de gebruiksaanwijzingen.

5 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

5.1 Algemeen

Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

5.2 Omgang

Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

5.3 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
Bescherm het product tegen direct zonlicht.

5.4 Bediening

Raadpleeg een expert als u vragen hebt over gebruik, veiligheid of aansluiting van het apparaat.
Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,
• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

5.5 Li-ionbatterij

Beschadig de oplaadbare accu nooit. Het beschadigen van de behuizing van de oplaadbare accu kan explosiegevaar of brand veroorzaken!
U mag de polen van de oplaadbare accu nooit kortsluiten. Gooi de accu of het product nooit in het vuur. Er bestaat gevaar op brand of explosie!
Laad de oplaadbare accu regelmatig op, zelfs wanneer u het product niet gebruikt. Door de technologie die er in de oplaadbare batterij is gebruikt, hoeft u de oplaadbare batterij niet eerst te ontladen.
Laad de oplaadbare accu van het product nooit op zonder toezicht.
Tijdens het laden dient u het product op een voor hitte ongevoelig oppervlak te plaatsen. Het is normaal dat tijdens het laden wat hitte wordt ontwikkeld.

5.6 Led-licht

Niet rechtstreeks in het led-licht kijken!
Niet direct of met optische instrumenten in de lichtstraal kijken!

5.7 Aangesloten apparaten

Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

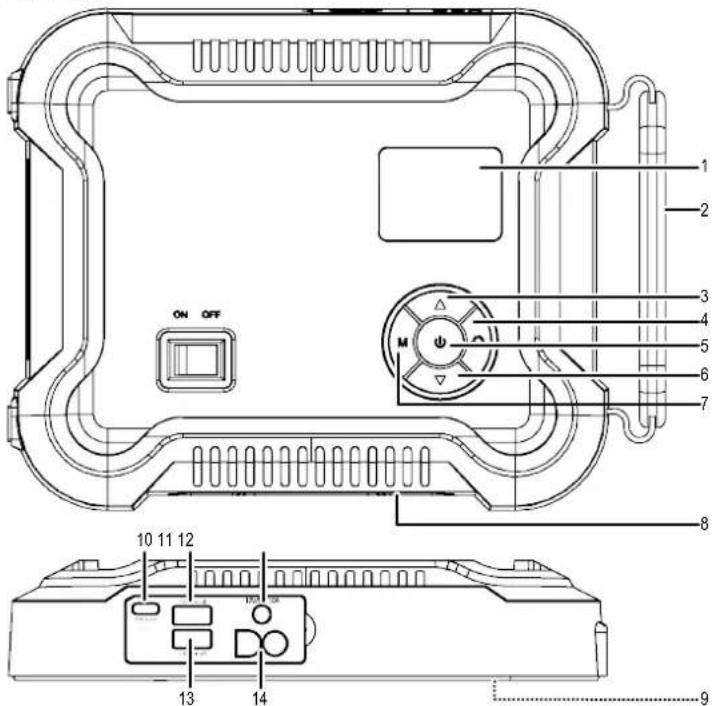

6 Productoverzicht

6.1 Product

1 2 3 4 5 6 7 ON OFF M 10 11 12 13 14 9

1 Scherm 2 Handgreep

3 △knop verhogen

4 lichtknop

5 aan-/uitknop

6 ▽ knop verlagen

7 M knop modusselectie

8 Lichtpaneel

9 Luchtslang-/ventielaansluitingen (opslag) 10

Opladen: Oplaadingang (USB-C®)

11 Output 2: Laaduitgang (USB-A)

12 12 V/DC 10 A: DC-uitgang

13 Output 1: Laaduitgang (USB-A)

14 Startkabelaansluiting

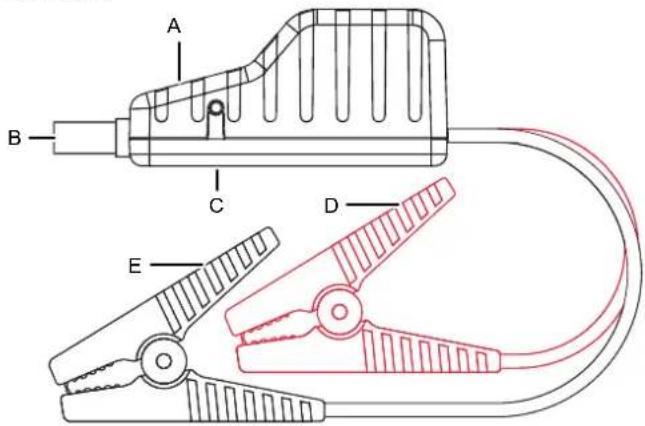

6.2 Startkabels

C Geforceerde startknop D Rode klem (+)

E Zwarte klem (-)

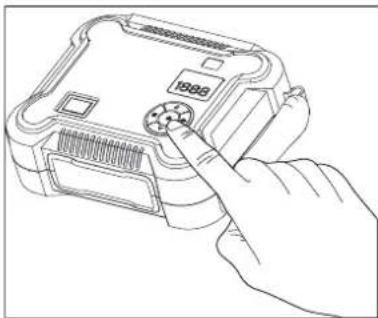

7 De batterij van het product opladen

Belangrijk:

• Laad de powerbank niet op via een USB-A-poort op uw computer. De voeding die wordt geleverd door deze poorten is mogelijk niet voldoende en kan de computer beschadigen.
• Om de levensduur van de batterij te verlengen, wordt aanbevolen de batterij om de 3 - 6 maanden volledig op te laden.
• Start het voertuig niet terwijl de batterij van het product wordt opgeladen!

De accustatusindicatoren tonen het laadniveau:

( = 25%, = 50%, = 75%, = 100%) .

- Sluit het ene uiteinde van de laadkabel aan op een voedingsbron en het andere uiteinde op de USB-C-oplaadingang Input van het product om de accu op te laden.

- Knipperende batterijniveau-indicatoren: bezig met opladen

- Batterijniveau-indicatoren constant aan: volledig opgeladen.

8 Powerbank

Voorwaarden:

Om dit product als powerbank te gebruiken, hebt u een geschikte oplaadkabel nodig.

1. Sluit het ene uiteinde van de laadkabel aan op uw mobiele apparaat en het andere uiteinde op op een laadingang van het product.

2. Houd de knop om het opladen te starten.

9 Led-licht

Houd de Khop ingedrukt om het licht AAN/UIT te schakelen.

Druk meerdere keren op de knop om de verschillende modi te doorlopen: AAN (wit) → SOS (wit) → AAN (rood) → Stroboscoop (rood).

10 DC-uitgang

Gebruik de meegeleverde DC naar sigarettenaanstekerkabel om verschillende voertuigaccessoires van stroom te voorzien.

1. Sluit de kabel aan op de 12 V/DC 10 A-uitgangsaansluiting op het product.

2. Sluit het voertuigaccessoire aan op de sigarettenaansteker.

3. Druk lang op de knop om het apparaat AAN/UIT te schakelen.

11 Luchtcompressor

11.1 Instellingen

Knop Actie Beschrijving
M	Kort drukken Druk meerdere keren in om de vooraf ingestelde drukwaarden te doorlopen:(auto), motorfiets), (fie) (bal), een pictogram(handmatige instellingsmodus).
M	Houd Wanneer de drukeenheid knippert, drukt u meerdere keren op de knop om van drukeenheid te wisselen: PSI, BAR, KPA, Kg/cm2.
△/▽	Kort drukken Het luchtdrukniveau verhogen / verlagen.
➊	Kort drukken De compressor starten/stoppen.

Tip:

Selecteer een vooraf ingestelde druk en druk vervolgens in △om het luchtdrukniveau nauwkeurig af te stellen.

11.2 Oppompen

Belangrijk:

• Inspecteer het product voordat u begint met oppompen. Controleer of het ventiel en de luchtsiang onbeschadigd zijn.
  Zorg ervoor de luchtslang niet te verbuigen of belemmeren terwijl u de compressor gebruikt.
  Risico op schade wegens het binnendringen van water Niet gebruiken in regen of natte omstandigheden.
  In het geval van een elektrische of mechanische storing, moet het product onmiddellijk worden uitgeschakeld en losgekoppeld.
• Gebruik uitsluitend voor oppompbare voorwerpen (zoals banden, ballen en luchtbedden). Pomp nooit te hard op.
  Raadpleeg het handboek van uw voertuig voor de correcte bandenspanning voor uw voertuig.
  Let goed op de bandenspanning- en luchtdrukeenheden wanneer u de "handmatige instellingsmodus" gebruikt. Te hard oppompen, kan een voorwerpen laten barsten.
  Laat voertuigen afkoelen voorafgaand aan het oppompen.

U hebt alle veiligheidsinformatie gelezen en weet wat de juiste oppompdruk is voor de taak.

1. Houd om AAN te schakelen.
2. Zorg ervoor dat de juiste drukeenheid is geselecteerd.
3. Selecteer een vooraf ingesteld drukniveau en/of pas het luchtdrukniveau handmatig aan.
4. (Indien nodig) bevestig een ventielconnector aan het einde van de luchtslang.
5. Sluit de luchtslang aan op de luchtslangconnector Air Hose Connector uitlaat op het product.
6. Sluit de luchtslang aan op het ventiel van het op te pompen voorwerp.

→ Het drukniveau van het voorwerp wordt aangegeven op de display.

1. Indrukken om de compressor te starten/stoppen.
2. Houd om UIT te schakelen.
3. Koppel de luchtslang los.

Belangrijk:

Vermijd oververhitting. Voor elke 8 minuten onafgebroken gebruik, moet het product 5 minuten afkoe- len voordat u deze weer gebruikt.

12 Snelstartsystem

Belangrijk:

• Gebruik uitsluitend de meegeleverde startkabels.
  ■ Reinig gecorrodeerde of vuile accupolen van het voertuig voordat u de kabels aansluit.
• Gebruik de kabel niet als de kabel of de klem beschadigd is.
  Om schade aan het apparaat te voorkomen, mag u het apparaat alleen gebruiken met 12V-boord-systemen.
  Maak nooit kortsluiting tussen de twee poolklemmen, bijv. door beide kabels samen te klemmen of door kortsluiting met een stuk geleidend materiaal.

12.1 Vóór het starten van het voertuig.

Bereid het voertuig voor op de ontsteking. Zet de versnelling op parkeren/neutraal en schakel de noodrem in.
Schakel alle elektronica van het voertuig uit, zoals de airconditioning, de verwarming, de radio en de lichten.
Zorg ervoor dat de powerbank minstens 50% geladen is.

12.2 Normale opstartprocedure

Belangrijk:

Als het starten na 3 pogingen nog steeds niet is gelukt, ontkoppel dan het snelstartsysteem, wacht 5 minuten en probeer dan de Geforceerde startprocedure [▶ 11].

1. Sluit de stekker van de startkabels aan op de aansluiting voor de startkabels.
2. Klem de rode en zwarte kabels in onderstaande volgorde vast aan de polen van de voertuigaccu.
3. Rode klem op de pluspool (+).
4. Zwarte klem op de minpool (-).
5. Controleer de starter-statusindicator:
   -Afwisselend rood/groen knipperen (normaal) ga verder met stap 4.

6. Overige led-statussen: zie paragraaf Statusindicatoren [▶ 12].

7. Probeer het voertuig te starten.

- Start het voertuig niet langer dan 3 seconden.

- Laat het product 30 seconden afkoelen voordat u opnieuw probeert te staren.

- Maximaal 3 pogingen binnen 2 minuten.

1. Als de motor start, maak dan de zwarte klem los, gevolgd door de rode klem. Plaats de afdekking terug op de aansluitingen.

→ Laat de motor van de auto ongeveer 30 minuten draaien om de accu op te laden.

12.3 Geforceerde startprocedure

Belangrijk:

Gebruik deze methode als de normale methode mislukt.

Als het starten na 3 pogingen nog steeds niet is gelukt, moet u het snelstartsysteem loskoppelen en contact opnemen met een gespecialiseerde werkplaats.

1. Sluit de stekker van de startkabels aan op de aansluiting voor de startkabels.
2. Klem de rode en zwarte kabels in onderstaande volgorde vast aan de polen van de voertuigaccu.
3. Rode klem op de pluspool (+)

– Zwarte klem op de minpool (-)

1. Controleer de starter-statusindicator:

– Afwisselend rood/groen knipperen (normaal) → ga verder met stap 4.

- Overige led-statusen: zie paragraaf Statusindicatoren [► 12].

1. Houd de Geforceerde startknop 3 seconden ingedrukt tot de status-led ononderbroken groen brandt.

2. Start het voertuig binnen 30 seconden nadat het led-licht constant groen begint te branden.

3. Probeer het voertuig te starten. Start het voertuig niet langer dan 3 seconden.
4. Laat het product 30 seconden afkoelen voordat u opnieuw probeert te staren.

5. Maximaal 3 pogingen binnen 2 minuten.

6. Als de motor start, koppelt u het snelstartsysteem los en plaatst u de afdekking van de aansluitingen terug.

Laat de motor van de auto ongeveer 30 minuten draaien om de accu op te laden.

13 Statusindicatoren

13.1 Normaal

Statusindicator Status
Afwisselend rood/groen knipperen Het snelstartsysteem is gereed/bezig met starten.
Groen continu aan Geforceerde startmodus is geactiveerd.

13.2 Beschermde modus

Statusindicator Status
Constant rood/rood knippenen	Verbindingsfout. Controleer alle aansluitingen.
Rood brandt/alarmgeluid aan	■ Omgekeerde polariteit: controleer of de klemmen verkeerd om zijn aangesloten.■ Kortsluiting: Beide kabels zijn kortgesloten of in contact met hetzelfde stuk geleidend metaal.
Rood continu aan	■ Bescherming tegen omgekeerde polariteit is ingeschakeld. Spanning van de aangesloten accu is >12,6 V.■ De startbooster is niet nodig, aangezien de accu van het voertuig voldoende is geladen om het voertuig te starten.
Snel rood knippenen Te hoge	temperatuur: Klem >65 ( ± 5 ) °C. Verwijder de klemmen totdat de statusindicator van de starter weer normaal begint te knippenen (afwisselend rood/groen).
Groen langzaam knippenend	De batterij is te zwak, laad hem op.

14 Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.

• Dompel het product niet in water.

• Koppel het product los van de voeding.

• Reinig het product met een droog, pluisvrij doekje.

15 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

DC-uitgang 12 V/DC, 10 A

buiten: 12 mm, polariteit (+)

binnen: 16,15 mm, polariteit (-)

pinlengte: 1,95 mm

Accu (oplaadbaar) 14,8 V 59,2 Wh, Li-ion (niet-uitneembaar), 16000 mAh

Accu (oplaadduur) ...... ong. 8 – 9 uur

Bescherming.... Kortsluiting, overbelasting, lage spanning, te hoge spanning, overmatig opladen, te hoge temperatuur, omgekeerd opladen, omgekeerde polariteit

Beveiliging tegen overontlading.... ≤13 V ±0,3 V

Overtemperatuurbeveiliging ....>65 °C ±5 °C

Beveiliging tegen omgekeerd opladen ... ≥(12,6 V ±0,3 V)

Bedrijfs-/opslagomstandigheden ...... -20 tot +40 °C, 20 – 85 % RV (niet-condenserend)

Afmetingen (L x B x H) 207 x 170 x 86 mm

Gewicht.... 1,5 kg

16.2 Powerbank

Laaduitgang (USB-A) ...... Uitgang 1:

5 V/DC 3 A, 9 V/DC 2 A, 12 V/DC 1,5 A

Snel opladen 18 W

Uitgang 2:

5 V/DC 3 A, 9 V/DC 2 A, 12 V/DC 1,5 A

Snel opladen 18 W

16.3 Startbooster

Boordsysteem van voertuig...... 12 V/DC

Startstroom (piekwaarde) 600 A (1200 A)

Startboosts ...... ong. 15 (beïnvloed door factoren zoals omgevingstemperatuur, grootte, mechanische conditie van de motor)

Geschikte motortypes...... Benzine (verplaatsing ≤8,0 L), diesel (verplaatsing ≤6,0 L)

16.4 Luchtcompressor

Gebruikscyclus 8 minuten AAN, 5 minuten UIT

Luchtdruk.... max. 10 bar (150 psi)

Motor zinklegering

16.5 Led-licht

Lamp...... Wit: 4000 K, 200 lm, 2 W

Rood: 80 lm, 2 W

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
