Caractéristiques techniques	Chargeur de batterie intelligent, compatible avec différentes tailles de batteries, affichage LED, protection contre les surcharges.
Utilisation	Idéal pour charger des batteries de différents types, y compris les batteries plomb-acide et lithium-ion.
Maintenance et réparation	Vérifier régulièrement l'état des câbles et des connecteurs, nettoyer les contacts si nécessaire.
Sécurité	Protection contre les courts-circuits, les surcharges et les surchauffes, conforme aux normes de sécurité en vigueur.
Informations générales	Compact et léger, facile à transporter, idéal pour une utilisation domestique ou professionnelle.

FOIRE AUX QUESTIONS - VC-CJS72 VOLTCRAFT

Comment puis-je savoir si mon chargeur VOLTCRAFT VC-CJS72 est correctement branché ?

Vérifiez que le voyant LED sur le chargeur est allumé. Si le voyant est éteint, assurez-vous que le chargeur est bien connecté à une prise fonctionnelle.

Que faire si le chargeur ne charge pas ma batterie ?

Assurez-vous que la batterie est compatible avec le chargeur. Vérifiez également que les connexions sont propres et correctement établies. Si le problème persiste, essayez une autre batterie.

Le chargeur émet un bruit étrange pendant la charge, est-ce normal ?

Un léger bourdonnement peut être normal, mais si le bruit est fort ou s'accompagne de vibrations, débranchez immédiatement le chargeur et contactez le service client.

Comment puis-je savoir lorsque ma batterie est complètement chargée ?

Le voyant LED du chargeur passera généralement d'une couleur rouge à vert ou s'éteindra lorsque la batterie est complètement chargée. Consultez le manuel pour des informations spécifiques.

Puis-je charger plusieurs types de batteries avec le VOLTCRAFT VC-CJS72 ?

Oui, le VOLTCRAFT VC-CJS72 est conçu pour charger différents types de batteries, mais assurez-vous de vérifier les spécifications de compatibilité dans le manuel d'utilisation.

Que faire si le chargeur surchauffe pendant la charge ?

Débranchez le chargeur immédiatement et laissez-le refroidir. Ne tentez pas de l'utiliser tant qu'il n'est pas revenu à une température normale. Si le problème se reproduit, contactez le service client.

Quel est le temps de charge approximatif pour une batterie standard ?

Le temps de charge dépend de la capacité de la batterie. En général, cela peut varier de 1 à 5 heures. Consultez le manuel pour des estimations plus précises.

Est-ce que le chargeur dispose d'une protection contre les surcharges ?

Oui, le VOLTCRAFT VC-CJS72 est équipé d'un système de protection contre les surcharges pour éviter d'endommager la batterie.

Où puis-je trouver le manuel d'utilisation du VOLTCRAFT VC-CJS72 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger depuis le site officiel de VOLTCRAFT.

MODE D'EMPLOI VC-CJS72 VOLTCRAFT

Compresseur d'air Dans tous les cas, le contact avec l’humidité doit être évité. Toute utilisation à des fins autres que celles décrites pourrait endommager le produit. Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, des chocs électriques, etc. Ce produit est conforme aux exigences nationales et européennes en vigueur. Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modification du produit est in- terdite. Lisez attentivement les instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu’avec son mode d’emploi. Tous les noms d’entreprises et appellations de produits sont des marques commerciales de leurs proprié- taires respectifs. Tous droits réservés. USB4®, USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum. 2 Contenu de l'emballage

Câble CC vers la prise allume-cigare.

Câble USB-C® vers USB-A

Mode d’emploi 3 Mode d'emploi à télécharger Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web. 4 Description des symboles Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informations im- portantes contenues dans ce document. Veuillez lire ces informations attentivement. Lisez attentivement le mode d’emploi. 5 Consignes de sécurité Lisez attentivement le mode d’emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indica- tions relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l’annulation de la garantie.

Le produit n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.

Ne laissez pas traîner le matériel d’emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.

Si vous avez des questions dont la réponse ne figure pas dans ce mode d’emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé.

Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hau- teur, peuvent endommager le produit.

5.3 Conditions environnementales de fonctionnement

N’exposez pas le produit à des contraintes mécaniques.

Gardez l'appareil à l’abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.

Protégez le produit de l'humidité et des moisissures.

Protégez le produit de la lumière directe du soleil.

Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l’appareil.

Si une utilisation du produit en toute sécurité n’est plus possible, arrêtez de l’utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit: – est visiblement endommagé, – ne fonctionne plus correctement, – a été stocké pendant une période prolongée dans des conditions défavorables ou – a été transporté dans des conditions très rudes.

N’endommagez jamais l’accumulateur. Un dommage sur le boîtier de l’accumulateur peut provoquer un risque d’explosion et d’incendie!

Ne court-circuitez jamais les contacts de l’accumulateur. Ne jetez pas l’accumulateur ou le produit dans le feu. Cela constitue un risque d’explosion et d’incendie!

Rechargez régulièrement l’accumulateur même lorsque vous n’utilisez pas le produit. Grâce à la tech- nologie des accumulateurs, un déchargement préalable de l’accumulateur n’est pas nécessaire.

Ne rechargez jamais l’accumulateur du produit sans surveillance.

Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.

Ne regardez pas directement la lumière produite par les diodes LED!

Ne regardez pas directement dans le faisceau ni avec des instruments optiques!

Respectez également les informations concernant la sécurité et le mode d’emploi pour les autres ap- pareils connectés à ce produit. 6 Aperçu du produit

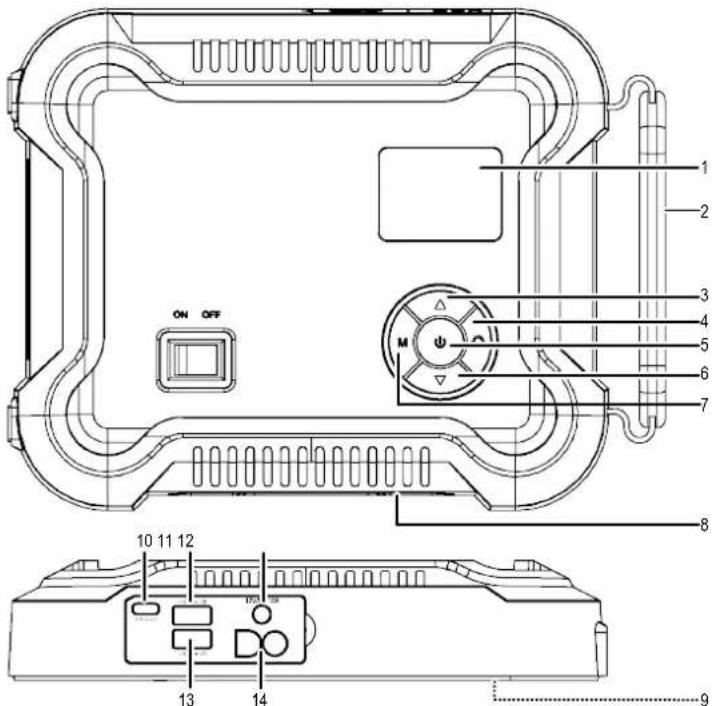

1 Écran 2 Poignée de transport

Bouton augmenter (température)

Bouton baisser (température)

bouton de sélection du mode 8 Panneau lumineux 9 Raccords pour tuyaux d’air / vannes (sto- ckage)

12V/DC 10A: Prise de sortie CC

Output 1: Sortie de charge (USB-A) 14 Prise pour câbles de système de démar- rage8

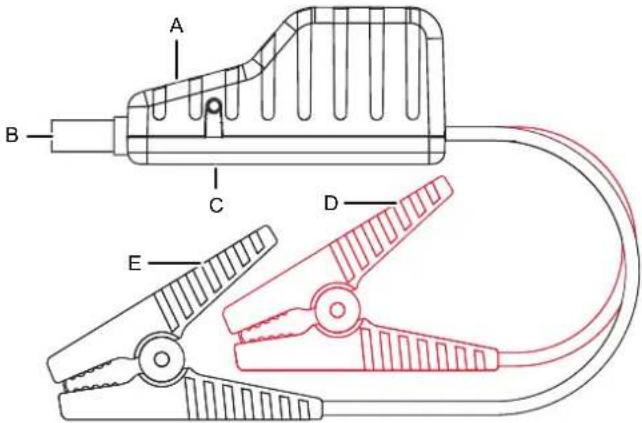

6.2 Câbles du démarreur

A Indicateur d’état du démarreur B Prise pour câble de démarrage C Bouton de démarrage forcé D Pince rouge du système de démarrage (+) E Pince noire du système de démarrage (-) 7 Recharge de l’accumulateur du produit Important: – Ne rechargez pas la batterie externe à l’aide du port USB-A d’un ordinateur. Le courant fourni à travers ces ports pourrait s'avérer insuffisant et endommager l’ordinateur. – Pour prolonger la durée de la batterie, il est recommandé de la recharger entièrement tous les 3 à 6mois. – Ne démarrez pas le véhicule pendant que vous chargez les accumulateurs.

Les indicateurs de niveau de la batterie indiquent le niveau de charge: (● = 25%, ●● = 50%, ●●● = 75%, ●●●● = 100%).

Pour recharger la batterie, connectez une extrémité du câble de charge à une alimentation électrique et l’autre extrémité à une entrée USB-C® Input du produit. – Clignotement des indicateurs du niveau de charge de l’accumulateur: charge en cours. – Les indicateurs du niveau de batterie sont allumés: complètement chargée. 8 Batterie externe Conditions préalables:

Pour utiliser ce produit comme batterie externe, vous aurez besoin d’un câble de charge approprié.

1. Connectez une extrémité du câble de charge à votre appareil mobile, et l’autre extrémité à une sortie

de charge du produit.

2. Appuyez sur le le bouton pour commencer la charge.

Appuyez sur le bouton et maintenez-le enfoncé pour allumer/éteindre la lumière.

Appuyez plusieurs fois sur le bouton pour passer d’un mode à l’autre: MARCHE (blanc) → SOS (blanc) → MARCHE (rouge) → lumières stroboscopiques (rouge). 10 Prise de sortie CC Utilisez le câble CC vers allume-cigare fourni pour alimenter divers accessoires du véhicule.

1. Connectez le câble à la prise de sortie 12V/DC 10 du produit.

2. Branchez l’accessoire du véhicule sur la prise allume-cigare.

3. Appuyez sur le bouton et maintenez-le enfoncé pour allumer/éteindre l’appareil.

11 Compresseur d'air

Bouton Action Description Brève pres- sion Appuyez plusieurs fois sur ce bouton pour passer d'un préréglage de pression à un autre: (voiture), (motocyclette), (bicyclette), (boule), aucune icône (mode de réglage manuel). Appuyez et maintenez enfoncé Lorsque l'unité de pression clignote, appuyez plusieurs fois sur le bouton pour sélectionner une unité de pression: PSI, BAR, KPA, Kg/cm

Brève pres- sion Augmenter / diminuer le niveau de pression d'air. Brève pres- sion Démarrer/arrêter le compresseur. Conseil: Sélectionnez un préréglage de pression, puis appuyez sur / pour ajuster le niveau de pres- sion d'air.

Inspectez le produit avant le gonflage. Vérifiez que la valve et le tuyau d'air ne sont pas endom- magés.

Évitez de plier ou restreindre le tuyau d'air pendant l'utilisation du compresseur.

Risque de dommages dus à la pénétration d'eau. Évitez toute utilisation sous la pluie ou dans des conditions d’humidité.

En cas de problème électrique ou mécanique, éteignez et débranchez immédiatement le produit.

N'utilisez le produit que sur des articles gonflables (par exemple, pneus, ballons, lit gonflable). Veillez à ne pas gonfler exagérément.

Veuillez vous référer au manuel de votre véhicule pour connaître la pression requise pour les pneus.

Observez attentivement les unités de pression des pneus et de pression d'air lors de l'utilisation du «mode de réglage manuel». Un gonflage excessif peut provoquer l'éclatement d'un objet.

Laissez le pneu de véhicule refroidir avant de le gonfler. Conditions préalables:

Vous avez lu toutes les informations de sécurité et vous connaissez la pression de gonflage correcte pour la tâche à accomplir.

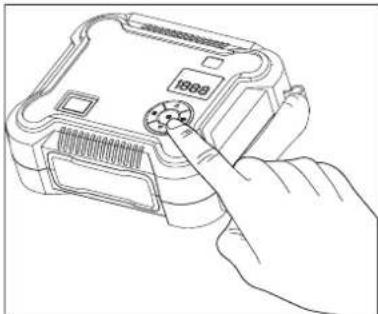

1. Appuyez et maintenez enfoncé Mettez l’appareil en marche.

2. Assurez-vous que l’unité de pression appropriée est sélectionnée.

3. Sélectionnez un niveau de pression préréglé et/ou réglez manuellement le niveau de pression d’air.

4. (Si nécessaire) fixez un connecteur de valve à l'extrémité du tuyau d'air.

5. Raccordez le tuyau d'air à son connecteur Air Hose Connector sortie sur le produit.

6. Connectez le tuyau d'air à la valve de l'objet à gonfler.

à Le niveau de pression de l'objet s'affiche à l'écran.

7. Appuyez pour démarrer/arrêter le compresseur.

8. Appuyez et maintenez enfoncé pour arrêter l’appareil.

9. Débranchez le tuyau d'air.

Important: Évitez la surchauffe. Pour chaque tranche d'utilisation continue de 8minutes, le produit doit refroidir pendant 5minutes avant toute réutilisation. 12 Système de démarrage rapide Important:

Utilisez uniquement les câbles de démarrage fournis.

Nettoyez les bornes corrodées ou sales de la batterie du véhicule avant de connecter les câbles.

N’utilisez pas le produit si un câble ou une pince est endommagé.

Pour éviter d’endommager le produit, ne l’utilisez qu’avec des systèmes embarqués 12V de véhi- cules.

Ne court-circuitez jamais les bornes bipolaires, par exemple ne serrez pas les deux câbles en- semble ou sur la même pièce de matériau conducteur.

12.1 Avant de démarrer le véhicule avec le système de démarrage rapide

Préparez le véhicule pour l’allumage. Par exemple, mettez le levier de vitesse en mode stationne- ment/point mort et serrez le frein de stationnement.

Éteignez tous les appareils électroniques du véhicule, par exemple la climatisation, le chauffage, la radio et les phares.

Assurez-vous que le démarreur est au moins chargé à 50%.

12.2 Procédé de démarrage normal

Important: Si l’allumage échoue après 3tentatives, débranchez le système de démarrage rapide, attendez 5mi- nutes, puis essayez le Procédé de démarrage forcé [}9].

1. Branchez la fiche des câbles du démarreur à la prise des câbles du démarreur.

2. Clipsez les câbles rouge et noir sur les électrodes de la batterie du véhicule dans l’ordre suivant.

– Pince rouge sur la borne positive (+). – Pince noire sur la borne négative (-).

3. Vérifiez l’indicateur d'état du système de démarrage:

– Clignotement alterné rouge/vert (normal) → passez à l’étape4. – Autres états de la LED: voir la section Indicateurs d’état [}9].

4. Essayez de démarrer le véhicule.

– Ne mettez pas le contact pendant plus de 3 secondes à la fois.9 – Laissez le système de démarrage refroidir pendant 30secondes après chaque tentative de démar- rage. – 3tentatives maximum en 2minutes.

5. Si le moteur démarre, débranchez la borne noire, puis la rouge. Replacez le couvercle des prises.

Laissez le véhicule tourner pendant environ 30minutes pour recharger l'accumulateur.

12.3 Procédé de démarrage forcé

Important: Utilisez ce procédé si le démarrage normal échoue. Si l’allumage échoue après trois tentatives, débranchez le système de démarrage rapide et contactez un technicien spécialisé.

1. Branchez la fiche des câbles du démarreur à la prise des câbles du démarreur.

2. Clipsez les câbles rouge et noir sur les électrodes de la batterie du véhicule dans l’ordre suivant.

– Pince rouge sur la borne positive (+) – Pince noire sur la borne négative (-)

3. Vérifiez les indicateurs d’état du démarreur:

– Clignotement alterné rouge/vert (normal) → passez à l’étape4. – Autres états de la LED: voir la section Indicateurs d’état [}9].

4. Appuyez sur le bouton de démarrage forcé pendant 3secondes jusqu’à ce que les voyants lumi-

neux LED s’allument en vert. – Démarrez le véhicule dans les 30secondes qui suivent le passage du voyant au vert fixe. – Essayez de démarrer le véhicule. Ne mettez pas le contact pendant plus de 3secondes à la fois. – Laissez le système de démarrage refroidir pendant 30secondes après chaque tentative de démar- rage. – 3tentatives maximum en 2minutes.

5. Si le moteur démarre, débranchez le système de démarrage rapide et replacez le cache des

prises. Laissez le véhicule tourner pendant environ 30minutes pour recharger l'accumulateur. 13 Indicateurs d’état

Indicateur d’état État Alternance de clignotements rouge/vert Le système de démarrage rapide est prêt/démar- rage en cours. Voyant vert allumé en permanence Le mode démarrage forcé est activé.

13.2 Mode protection

Indicateur d’état État Rouge fixe/rouge cligno- tant Erreur de branchement. Veuillez vérifier tous les contacts. Allumé en rouge/alarme sonore activée

Inversion de polarité: vérifiez si les pinces sont branchées dans le mauvais sens.

Court-circuit: les deux câbles sont serrés ensemble ou sont fixés sur la même pièce de métal conducteur. Voyant rouge allumé en permanence

La protection contre l’inversion de polarité est déclenchée. La tension de la batterie connectée est supérieure à 12,6V.

Le système de démarrage n’est pas nécessaire, car la batterie du vé- hicule est suffisamment chargée pour démarrer le véhicule. Clignotement rapide en rouge Surchauffe: Pince >65 (±5)ºC. Retirez les clips jusqu’à ce que l’indicateur d’état du démarreur revienne à la normale (clignotement alterné rouge/ vert). Voyant vert clignotant len- tement La charge de l’accumulateur de démarrage rapide est trop faible, rechar- gez-le. 14 Nettoyage et entretien Important: – N’utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit. – Ne plongez pas le produit dans l’eau.

1. Débranchez le produit de l’alimentation électrique.

2. Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

15 Élimination des déchets Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie. Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toute- fois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être dé- truites, avant de le remettre à un point de collecte. Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuite- ment les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informa- tions sur notre site Internet):

à nos filiales Conrad

dans les centres de collecte créés par Conrad

dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG) L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut. Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés. 16 Caractéristiques techniques

16.3 Système de démarrage rapide

Système embarqué du véhicule ............. 12V/CC Courant de démarrage (valeur de crête) 600A (1200A) Démarrages de secours ......................... environ 15 (influencés par des facteurs tels que la tempéra- ture ambiante, la taille et l’état mécanique du moteur) Types de moteurs adaptés..................... Essence (cylindrée ≤8,0L), Diesel (cylindrée ≤6,0L)

16.4 Compresseur d'air

Lumière................................................... Blanc: 4000K, 200lm, 2W Rouge: 80lm, 2W Modes d'éclairage .................................. MARCHE (blanc) → SOS (blanc) → MARCHE (rouge) → lu- mières stroboscopiques (rouge) Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimpri- mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright by Conrad Electronic SE. *3164093_V3_0624_dh_mh_fr 1442798475-3 I1/O3 en10 Gebruiksaanwijzing VC-CJS72 4-in-1 startbooster met luchtcompressor Bestelnr.: 3164093 1 Beoogd gebruik Dit product is een startbooster voor benzine- (max. 8L) en dieselmotoren (max. 6L). Andere kenmerken zijn:
