BEDIENUNGSANLEITUNG VC-CJS72 VOLTCRAFT

© Bedienungsanleitung

VC-CJS72 4-in-1 Jump-Starter-Starthilfegerät mit Kompressor

CE

Best.-Nr. 3164093

1 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein Jump-Starter-Starthilfegerät für Benzin- (max. 8,0 l) und Dieselmotoren (max. 6,0 l). Weitere Merkmale:

LED-Licht
Powerbank
Kompressor

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Forum.

2 Lieferumfang

Produkt
USB-C®- zu USB-A-Kabel
Intelligente* Starthilfekabel
3 x Ventilanschlüsse
DC-Kabel für die Zigarettenanzünderbuchse.
Bedienungsanleitung

3 Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

4 Symbolerklärung

Das Symbol mit dem Ausrufezeichen im Dreieck wird verwendet, um auf wichtige Informationen in diesem Dokument hinzuweisen. Lesen Sie diese Informationen immer aufmerksam.

Lesen Sie sich vor der erstmaligen Verwendung die Bedienungsanleitung sorgfältig durch.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
- Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
  Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
  Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
  Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.4 Bedienung

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Li-Ionen-Akku

Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr!
Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Die verwendete Akkutechnik erlaubt das Aufladen des Akkus ohne vorherige Entladung.
Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.
Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

5.6 LED-Licht

Blicken Sie nicht direkt in das LED-Licht!
Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!

5.7 Angeschlossene Geräte

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

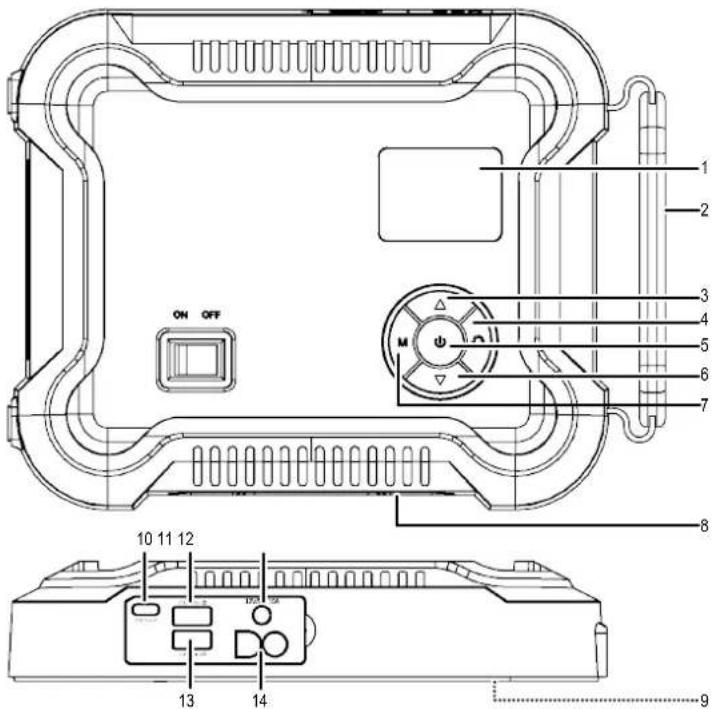

6 Produktübersicht

6.1 Produkt

1 2 3 4 5 6 7 ON OFF M 10 11 12 13 14 9

1 Anzeige 2 Tragegriff

3 △ Taste zum Erhöhen
5 Ein-/Aus-Taste
7 Moduswahltaste

9 Luftschlauch/Ventilanschlüsse (Aufbewahrung)

11 Output 2: Ladeausgang (USB-A)
13 Output 1: Ladeausgang (USB-A)

4 Lichttaste
6 ▽Taste zum Verringem
8 Leuchtenfeld
10 Laden: Ladeeingang (USB-C®)
12 12 V/DC 10A: DC-Ausgangsbuchse
14 Buchse für Starthilfekabel

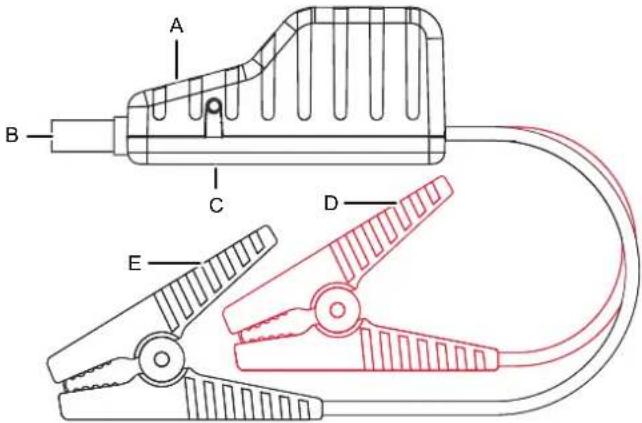

6.2 Ladekabel

A B C D E

A Starthilfe-Anzeige B Stecker für Starthilfekabel

C Zwangsstart-Taste D Rote Polklemme (+)

E Schwarze Polklemme (-)

7 Geräteakku laden

Wichtig:

• Laden Sie die Powerbank nicht über den USB-A-Anschluss eines Computers auf. Der von diesen Anschlüssen bereitgestellte Ladestrom reicht nicht aus. Deshalb kann dadurch der Computer beschädigt werden.
  – Zur Verlängerung der Akkulebensdauer sollte der Akku alle 3 - 6 Monate voll aufgeladen werden.
  – Das Fahrzeug nicht während des Aufladens fremdstarten!

Die Batterieladezustandsanzeige zeigt den Ladezustand an: (● = 25 %, ●● = 50 %, ●●● = 75 %, ●●●● = 100 %).

Um die Batterie zu laden, schließen Sie ein Ende des Ladekabels an eine Stromversorgung und das andere Ende an den USB-C®-Ladeeingang Input am Produkt an.

- Wenn die Ladestandsanzeige blinkt, wird der Akku aufgeladen.

- Wenn die Ladestandsanzeige konstant leuchtet, ist der Akku vollständig geladen.

8 Powerbank

Voraussetzungen:

Um dieses Produkt als Powerbank zu verwenden, benötigen Sie ein geeignetes Ladekabel.

1. Verbinden Sie ein Ende des Ladekabels mit Ihrem mobilen Gerät und das andere Ende mit einem La-deausgang am Produkt.

2. Halten Sie die Taste lange gedrückt, zum Starten des Aufladevorgangs.

9 LED-Licht

■ Halten Sie die Taste lange gedrückt, um das Licht EIN/AUS zu schalten.

Drücken Sie Taste wiederholt, um die einzelnen Betriebsmodi aufzurufen: EIN (weiß) → SOS (weiß) → EIN (rot) → Stroboskop (rot).

10 DC-Ausgangsbuchse

Verwenden Sie das mitgelieferte DC-Kabel für die Zigarettenanzünderbuchse, um verschiedene Fahrzeugzubehörteile mit Strom zu versorgen.

1. Schließen Sie das Kabel an die Ausgangsbuchse 12 V/DC 10 A des Produkts an.
2. Schließen Sie das Fahrzeugzubehör an die Zigarettenanzünderbuchse an.
3. Drücken Sie lange, um das Produkt ein- und auszuschalten.

11 Kompressor

11.1 Einstellungen

Taste Aktion Beschreibung
M	Kurzdrücken	Drücken Sie die Taste wiederholt, um durch die Druckvoreinstellungen zu schalten:(Auto), (Motorrad), (Farnoad), (Ball) in Symbol (manueller Einstellmodus).
M	Halten Siedie Taste	Wenn die Druckeinheit blinkt, drücken Sie wiederholt, um eine der Druck-einheiten auszuwählen: PSI, BAR, KPA, Kg/cm2.
△/▽	Kurzdrücken	Erhöht/verringert den Luftdruck.
➊	Kurzdrücken	Startet/stoppt den Kompressor.

Tipp:

Wählen Sie einen voreingestellten Druck und drücken Sie dann zum Feineinstellen des Luftdrucks.

11.2 Aufblasen

Wichtig:

Überprüfen Sie das jeweilige Produkt vor dem Aufblasen. Stellen Sie sicher, dass das Ventil und der Luftschlauch nicht beschädigt sind.
Knicken oder drücken Sie den Luftschlauch nicht zusammen, wenn der Kompressor in Betrieb ist.
Gefahr von Schäden durch eindringendes Wasser Benutzen Sie den Kompressor nicht bei Regen oder in einer nassen Umgebung.
Schalten Sie das Gerät bei einer elektrischen oder mechanischen Störung sofort AUS und trennen Sie es vom Netz.
Benutzen Sie das Gerät nur für aufblasbare Gegenstände (z. B. Reifen, Bälle, Luftbett/-matratze). Achten Sie besonders darauf, dass nicht zu viel Luft in den jeweiligen Gegenstand gelangt.
Den richtigen Reifendruck für Ihr Fahrzeug entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeugs.
Achten Sie sorgfältig auf den Reifendruck und die Luftdruckeinheiten, wenn Sie den „manuellen Einstellmodus“ verwenden. Wird zu hoher Luftdruck aufgegeben, kann dies zum Platzen des jeweiligen Gegenstands führen.
Lassen Sie einen Fahrzeugreifen erst abkühlen, bevor Sie ihn aufpumpen.

√ Sie haben alle Sicherheitshinweise gelesen und kennen den richtigen Luftdruck für den jeweiligen Gegenstand.

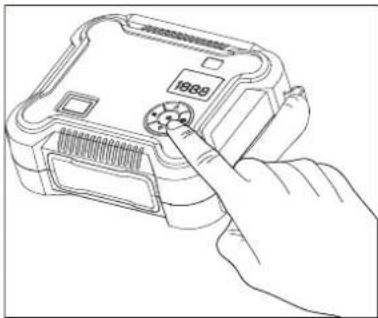

1. Halten Sie die Taste zum Einschalten des Geräts.
2. Stellen Sie sicher, dass die richtige Druckeinheit ausgewählt ist.
3. Wählen Sie einen voreingestellten Luftdruck aus und/oder stellen Sie ihn manuell ein.
4. Bringen Sie einen Ventilanschluss am Ende des Luftschlauchs an (falls notwendig).
5. Schließen Sie den Luftschlauch an den Luftschlauchanschlussausgang Air Hose Connector an dem Gerät an.
6. Schließen Sie den Luftschlauch an das Ventil des jeweils aufzublasenden Gegenstands an

→ Im Display wird der Luftdruck des jeweiligen Gegenstands angezeigt.

1. Drücken Sie auf Zum Starten/Stoppen des Kompressors.

2. Halten Sie die Taste zum Ausschalten des Geräts.

3. Nehmen Sie den Luftschlauch ab.

Wichtig:

Vermeiden Sie Überhitzung. Nach jeweils 8 Minuten Dauerbetrieb muss das Gerät 5 Minuten abkühlen, bevor es emeut benutzt werden kann.

12 Schnellstartsystem

Wichtig:

■ Verwenden Sie nur die beiliegenden Starthilfekabel.
■ Reinigen Sie korrodierte oder verschmutzte Pole der Fahrzeugbatterie, bevor Sie die Kabel anschließen.
Bei beschädigten Kabeln oder Polklemmen nicht verwenden.
Um Schäden am Gerät zu vermeiden, nur für Fahrzeuge mit 12-V-Bordnetz verwenden.
Die beiden Polklemmen dürfen keinesfalls kurzgeschlossen werden, d. h. weder beide Klemmen aneinander halten noch mit dem gleichen leitfähigen Material verbinden.

12.1 Vor dem Fremdstarten des Fahrzeugs

Bereiten Sie das Fahrzeug auf das Starten vor. Legen Sie den Wahlhebel in Park-/Neutralstellung und betätigen Sie die Handbremse.
Schalten Sie alle elektrischen Verbraucher im Fahrzeug aus, ebenso die Klimaanlage, die Heizung, das Radio und die Beleuchtung.
Vergewissern Sie sich, dass der Schnellstarter mindestens 50 % geladen ist.

12.2 Normaler Startvorgang

Wichtig:

Scheitert der Fremdstart nach 3 Versuchen, trennen Sie das Schnellstartsystem von den Anschlüssen und warten Sie 5 Minuten. Probieren Sie dann die Zwangsstartmethode [▶ 3] aus.

1. Schließen Sie den Stecker der Starthilfekabel am Anschluss für die Starterkabel an.
2. Schließen Sie das role und das schwarze Kabel an den Batteriepolen der Fahrzeugbatterie an. Beachten Sie dabei folgende Reihenfolge:
3. Rote Polklemme an Plus (+).
   – Schwarze Polklemme an Minus (-).
4. Kontrollieren Sie die Starthilfe-Anzeige:
5. Rot/grün blinkt abwechselnd (normal) → weiter mit Schritt 4.

– Anderer LED-Status: siehe Abschnitt Statusanzeigen [▶ 3].

1. Unternehmen Sie einen Startversuch.

2. Jeder Fremdstart sollte nicht länger als 3 Sekunden dauern.

3. Lassen Sie den Schnellstarter nach jedem Startversuch für 30 Sekunden abkühlen.

4. Maximal 3 Startversuche innerhalb von 2 Minuten.

5. Falls der Motor angelassen wird, klemmen Sie zuerst das schwarze und dann das rote Kabel von den Battierpolen ab. Bringen Sie die Schutzabdeckung wieder an.

→ Lassen Sie den Motor etwa 30 Minuten lang laufen, damit die Batterie wieder geladen wird.

12.3 Zwangsstartmethode

Wichtig:

Verwenden Sie diese Methode, wenn die normale Startmethode fehlschlägt. Scheitert der Fremdstart nach 3 Versuchen, trennen Sie das Schnellstartsystem von den Anschlüssen und wenden Sie sich an eine Fachwerkstatt.

1. Schließen Sie den Stecker der Starthilfekabel am Anschluss für die Starterkabel an.
2. Schließen Sie das rote und das schwarze Kabel an den Batteriepolen der Fahrzeugbatterie an. Beachten Sie dabei folgende Reihenfolge:
3. Rote Polklemme an Plus (+)
   – Schwarze Polklemme an Minus (-)
4. Kontrollieren Sie die Starthilfe-Anzeige:
5. Rot/grün blinkt abwechselnd (normal) → weiter mit Schritt 4.
   – Anderer LED-Status: siehe Abschnitt Statusanzeigen [▶ 3].
6. Halten Sie den Zwangsstart-Taste für 3 Sekunden gedrückt, bis die Status-LEDs grün leuchten.
7. Starten Sie das Fahrzeug innerhalb von 30 Sekunden, nachdem die LED dauerhaft grün leuchtet.
8. Unternehmen Sie einen Startversuch. Starten Sie jedes Mal nicht länger als 3 Sekunden.
9. Lassen Sie den Schnellstarter nach jedem Startversuch für 30 Sekunden abkühlen.

10. Maximal 3 Startversuche innerhalb von 2 Minuten.

11. Startet der Motor, klemmen Sie das Schnellstartsystem ab und bringen Sie die Schutzabdeckung an.

→ Lassen Sie den Motor etwa 30 Minuten lang laufen, damit die Batterie wieder geladen wird.

13 Statusanzeigen

13.1 Normal

Statusanzelge Status
Blinkt abwechselnd rot/grün Das Schnellstartsystem	ist bereit/Starthilfe läuft.
Leuchtet grünes Zwangsstartfunktion ist aktiviert.

13.2 Schutzmodus

Statusanzeige Status
Leuchtet/blinkt rot Anschlussfehler. Bitte alle Kontakte überprüfen.
Leuchtet rot/Alarm ertönt	■ Verpolung: Prüfen Sie, ob die Polklemmen korrekt angeschlossen sind. ■ Kurzschluss: Beide Kabel sind zusammen geschaltet oder mit dem gleichen Stück leitfähigem Metall verbunden.
Leuchtet rot	■ Der Verpolungsschutz hat ausgelöst. Die Spannung der angeschlossenen Batterie beträgt >12,6 V. ■ Das Starthilfegerät wird nicht benötigt, weil die Fahrzeugbatterie zum Starten des Fahrzeugs ausreichend geladen ist.
Blinkt schnell rot Überhitzung: Klemmentemperatur >65 (±5) °C. Entfernen Sie die Klemmen, bis die Anzeige für den Starthilfestatus wieder normal ist (blinkt abwechselnd rot/grün).
Blinkt langsam grün Akkuladung des Schnellstartsystems ist zu niedrig und muss aufgeladen werden.

14 Reinigung und Wartung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.

• Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

15 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

16 Technische Daten

16.1 Allgemein

Ladeeingang (USB-C®) 5 V/DC 2 A, 9 V/DC 2 A, 12 V/DC 1,5 A Schnelladen 18 W

DC-Ausgang.... 12 V/DC, 10 A

Außen: L 2 mm, Polarität (+)

Innen: 6,15 mm, Polarität (-)

Stiftlänge: 1,95 mm

Akkupack (aufladbar).... 14,8 V 59,2 Wh, Li-Ion (nicht herausnehmbar), 16000 mAh

Akkupack (Aufladezeit)...... ca. 8 – 9 Stunden

Schutz...... Kurzschluss, Überlast, Unterspannung, Überspannung, Überladung, Übertemperatur, Umkehrladung, Verpolung

Schutz vor Überentladung.... ≤13 V ±0,3 V

Übertemperaturschutz....>65 °C ±5 °C

Verpolungsschutz......≥(12,6 V ±0,3 V)

Betriebs-/Lagerbedingungen ....-20 bis +40 °C, 20 - 85 % rF (nicht kondensierend)

Abmessungen (L x B x H).... 207 x 170 x 86 mm

Gewicht.... 1,5 kg

16.2 Powerbank

Ladeausgang (USB-A) ....... Ausgang 1: 5 V/DC 3 A, 9 V/DC 2 A, 12 V/DC 1,5 A Schnellladen 18 W Ausgang 2: 5 V/DC 3 A, 9 V/DC 2 A, 12 V/DC 1,5 A Schnellladen 18 W

16.3 Starthilfefunktion

Fahrzeugbordnetz 12 V/DC

Startstrom (Spitzenwert).... 600 A (1200 A)

Schnellstarts...... ca. 15 (abhängig von Faktoren wie Umgebungstemperatur, Größe und mechanischem Zustand des Motors)

Betriebszyklus 8 Minuten EIN, 5 Minuten AUS

Luftdruck.... max. 10 bar (150 psi)

Motor Zinklegierung

16.5 LED-Licht

Licht...... Weiß: 4000 K, 200 lm, 2 W Rot: 80 lm, 2 W

Lichtmodi ....EIN (weiß) → SOS (weiß) → EIN (rot) → Stroboskop (rot)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright by Conrad Electronic SE. *3164093_V3_0624_dh_mh_da_1442798475-1_11/O3 an

VOLTCRAFT

16 Technische gegevens

16.1 Algemeen

Oplaadingang (USB-C®).... 5 V/DC 2 A, 9 V/DC 2 A, 12 V/DC 1,5 A

Snel opladen 18 W
