IP68 3-in-1-Starthilfegerät

Best.-Nr. 2812940

CE

1 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine Schnellade-Powerbank (max. 18 W) und ein Starthilfegerät für Benzin- (max. 6 l Hubraum) und Dieselmotoren (max. 4 l Hubraum).

Dieses Produkt darf nur bei Fahrzeugen mit einem 12-V-Bordnetz verwendet werden.

Das Produkt verfügt über eine integrierte LED-Leuchte mit SOS-Modus.

Wichtig:

– Das Produkt hat die Schutzart IP68 und ist gegen Staub und starkes Strahlwasser aus allen Richtungen geschützt.
– Das Produkt ist zur Verwendung im Freien geeignet. Tauchen Sie das Produkt nicht in Wasser.
- Das Produkt ist nur geschützt, wenn die Buchsenabdeckung geschlossen ist. Bei geöffneter Buchsenabdeckung ist der Kontakt mit Feuchtigkeit unter allen Umständen zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Forum.

2 Lieferumfang

Produkt

MicroUSB-auf-USB-A-Ladekabel

„Intelligente“ Starthilfekabel

Aufbewahrungskoffer

USB-C®- auf USB-A Ladekabel

Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann.

Lesen Sie sich vor der erstmaligen Verwendung die Bedienungsanleitung sorgfältig durch.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
■ Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
  Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
  Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.4 Bedienung

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben, wenden Sie sich an einen Fachmann.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Li-lonen-Akku

Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden.
Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr!
Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Die verwendete Akkutechnik erlaubt das Aufladen des Akkus ohne vorherige Entladung.
Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.
Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

5.6 LED-Licht

Blicken Sie nicht direkt in das LED-Licht!

Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!

5.7 Lichtempfindliche Epilepsie

Personen, die an lichtempfindlicher Epilepsie leiden, sind anfällig für Krämpfe oder Bewusstlosigkeit, wenn sie blinkenden Lichtern oder Lichtmustern ausgesetzt sind.

5.8 Angeschlossene Geräte

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

5.9 Elektrische Sicherheit

Schalten Sie den Fahrzeugmotor und die Elektronik aus, bevor Sie das Produkt anschließen.
■ Reinigen Sie die Batteriepole, um einen einwandfreien Kontakt zu gewährleisten und Kurzschlüsse zu vermeiden.
Vermeiden Sie einen Stromschlag! Bedienen Sie das Produkt nicht mit nassen Händen und überprüfen Sie, ob die Batteriepole und die Kabelisolierung nicht beschädigt sind.
■ Legen Sie Metallschmuck (z. B. Halsketten, Ringe) ab, wenn Sie mit Batterien arbeiten, um das Risiko von Kurzschlüssen, Stromschlägen oder Verbrennungen zu verringern.

5.10 Persönliche Sicherheit

Tragen Sie beim Arbeiten mit Blei-Säure-Batterien einen Augenschutz, um Verletzungen durch Explosionen oder ätzende Chemikalien zu vermeiden.
Explosionsgefahr! Verwenden Sie das Produkt niemals in Bereichen, in denen entflammbare Dämpfe oder Gase vorhanden sind (z. B. an Tankstellen).
- Verbrennungsgefahr – Lassen Sie den Motorraum abkühlen, da er hohe Temperaturen erreichen kann.
- Halten Sie sich von beweglichen Motorteilen wie Riemen, Riemenscheiben und Lüftern fern.
Es besteht die Gefahr, dass Sie sich verheddem oder verbrennen! Lose Kleidung und Schmuck können sich in beweglichen oder heißen Teilen verfangen oder verheddem.
Bei der Verwendung können explosive und/oder schädliche Gase entstehen/vorhanden sein. Verwenden Sie das Produkt immer in einem gut belüfteten Bereich.
■ Halten Sie jemanden in der Nähe, falls ein Notfall eintritt.

5.11 Blei-Säure-Batterie

■ Halten Sie frisches Wasser, Seife und Augenspülung in Reichweite.
- Wenn Batteriesäure mit Haut oder Kleidung in Berührung kommt, sofort mit Wasser und Seife waschen.
- Vermeiden Sie ein Berühren mit den Augen. Falls Säure in die Augen gelangt, 10 Minuten lang mit Wasser ausspülen und sofort einen Arzt aufsuchen.

6 Produktübersicht

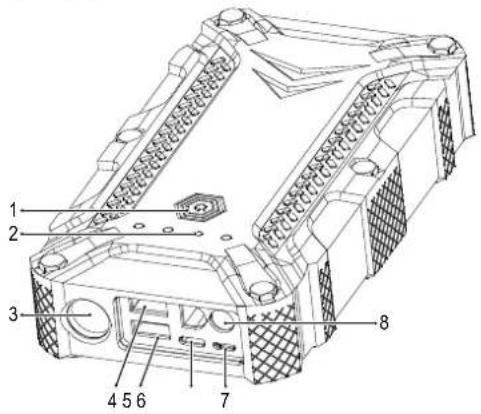

6.1 Produkt

1 2 3 4 5 6 7 8

1 Netztaste 2 Ladestandsanzeigen

3 LED-Licht 4

Output 1: Ladeanschluss USB-A

5 Output 2: Ladeanschluss USB-A

6 Input 2: Ladeanschluss USB-C®

7 Input 1: MicroUSB-Laden

8 Buchse für Starterkabel

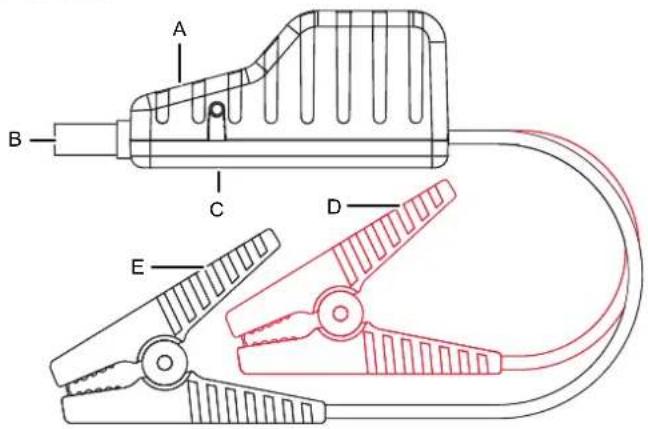

6.2 Ladekabel

A B C D E

A Starthilfe-Anzeige B Stecker für Starthilfekabel

C Zwangsstart-Taste D Rote Polklemme (+)

E Schwarze Polklemme (-)

7 Geräteakku laden

Wichtig:

• Laden Sie die Powerbank nicht über die USB-A-Anschlüsse eines Computers auf. Die von diesen Anschlüssen gelieferte Stromstärke ist möglicherweise nicht ausreichend und kann den Computer beschädigen.
  – Um die Lebensdauer des Akkus zu verlängern, empfiehlt es sich, den Akku alle 3 - 6 Monate vollständig aufzuladen.
  – Geben sie dem Fahrzeug während des Aufladens keine Starthilfe!

In der Statusanzeige wird der Ladezustand angezeigt.
Der Ladezustand wird von der Ladestandsanzeige wie folgt gemeldet: (● = 25 %, ●● = 50 %, ●●● = 75 %, ●●●● = 100 %).
Drücken Sie auf die Ein/Aus-Taste, um den Ladezustand des Akkus zu prüfen.
Um den Akku aufzuladen, schließen Sie ein Ende des Ladekabels an eine Stromversorgung und das andere Ende an einen Ladeeingang am Produkt an.

• Wenn die Ladestandsanzeige blinkt, wird der Akku aufgeladen.
• Wenn die Ladestandsanzeige konstant leuchtet, ist der Akku vollständig geladen.

8 Powerbank

Voraussetzungen:

Um dieses Produkt als Powerbank zu verwenden, benötigen Sie ein geeignetes Ladekabel.
1. Verbinden Sie ein Ende des Ladekabels mit Ihrem mobilen Gerät und das andere Ende mit einem Ladeausgang am Produkt.
2. Drücken Sie die Ein/Aus-Taste, um den Ladevorgang zu starten.

9 LED-Licht

1. Halten Sie die Ein/Aus-Taste für ca. 3 Sekunden gedrückt, um die LED ein- und auszuschalten.

2. Drücken Sie die Ein/Aus-Taste wiederholt, um die Betriebsmodi zu durchlaufen: konstant EIN → SOS → Blinken → AUS.

10 Schnellstartsystem

Wichtig:

• Verwenden Sie nur die beiliegenden Starthilfekabel.
  – Reinigen Sie korrodierte oder verschmutzte Pole der Fahrzeugbatterie, bevor Sie die Kabel anschließen.
• Bei beschädigten Kabeln oder Polklemmen nicht verwenden.
  – Um Schäden am Gerät zu vermeiden, nur für Fahrzeuge mit 12-V-Bordnetz verwenden.
  – Die beiden Polklemmen dürfen keinesfalls kurzgeschlossen werden, d. h. weder beide Klemmen aneinander halten noch mit dem gleichen leitfähigen Material verbinden.

10.1 Vor dem Fremdstarten des Fahrzeugs

Bereiten Sie das Fahrzeug auf das Starten vor. Legen Sie den Wahlhebel in Park-/Neutralstellung und betätigen Sie die Handbremse.
Schalten Sie alle elektrischen Verbraucher im Fahrzeug aus, ebenso die Klimaanlage, die Heizung, das Radio und die Beleuchtung.
Vergewissern Sie sich, dass der Schnellstarter mindestens 50 % geladen ist.

10.2 Normaler Startvorgang

Wichtig:

Scheitert der Fremdstart nach 3 Versuchen, trennen Sie das Schnellstartsystem von den Anschlüssen und warten Sie 5 Minuten. Probieren Sie dann die Zwangsstartmethode [▶ 2] aus.

1. Schließen Sie den Stecker der Starthilfekabel am Anschluss für die Starterkabel an.

2. Schließen Sie das rote und das schwarze Kabel an den Batteriepolen der Fahrzeugbatterie an. Beachten Sie dabei folgende Reihenfolge:

3. Rote Polklemme an Plus (+).
   – Schwarze Polklemme an Minus (-).

4. Kontrollieren Sie die Starthilfe-Anzeige:

5. Rot/grün blinkt abwechselnd (normal) → weiter mit Schritt 4.

6. Anderer LED-Status: siehe Abschnitt Statusanzeigen.

7. Unternehmen Sie einen Startversuch.

– Jeder Fremdstart sollte nicht länger als 3 Sekunden dauern.
– Lassen Sie den Schnellstarter nach jedem Startversuch für 30 Sekunden abkühlen.
- Maximal 3 Startversuche innerhalb von 2 Minuten.

1. Falls der Motor angelassen wird, klemmen Sie zuerst das schwarze und dann das rote Kabel von den Battierpolen ab. Bringen Sie die Schutzabdeckung wieder an.

→ Lassen Sie den Motor etwa 30 Minuten lang laufen, damit die Batterie wieder geladen wird.

10.3 Zwangsstartmethode

Wichtig:

Verwenden Sie diese Methode, wenn die normale Startmethode fehlschlägt. Scheitert der Fremdstart nach 3 Versuchen, trennen Sie das Schnellstartsystem von den Anschlüssen und wenden Sie sich an eine Fachwerkstatt.

1. Schließen Sie den Stecker der Starthilfekabel am Anschluss für die Starterkabel an.
2. Schließen Sie das rote und das schwarze Kabel an den Batteriepolen der Fahrzeug-batterie an. Beachten Sie dabei folgende Reihenfolge:

3. Rote Polklemme an Plus (+)
   – Schwarze Polklemme an Minus (-)

4. Kontrollieren Sie die Starthilfe-Anzeige:

5. Rot/grün blinkt abwechselnd (normal) → weiter mit Schritt 4.
   – Anderer LED-Status: siehe Abschnitt Statusanzeigen.

6. Halten Sie den Zwangsstart-Taste für 3 Sekunden gedrückt, bis die Status-LEDs grün leuchten.

7. Starten Sie das Fahrzeug innerhalb von 30 Sekunden, nachdem die LED dauerhaft grün leuchtet.

8. Unternehmen Sie einen Startversuch. Starten Sie jedes Mal nicht länger als 3 Sekunden.
9. Lassen Sie den Schnellstarter nach jedem Startversuch für 30 Sekunden abkühlen.

10. Maximal 3 Startversuche innerhalb von 2 Minuten.

11. Startet der Motor, klemmen Sie das Schnellstartsystem ab und bringen Sie die Schutzabdeckung an.

→ Lassen Sie den Motor etwa 30 Minuten lang laufen, damit die Batterie wieder geladen wird.

11 Statusanzeigen

11.1 Normal

Statusanzeige Status
Blinkt abwechselnd rot/grün Das Schnellstartsystem ist bereit/Starthilfe läuft.
Leuchtet grünes Zwangsstartfunktion ist aktiviert.

11.2 Schutzmodus

Statusanzeige Status
Leuchtet/blinkt rot Anschlussfehler. Bitte alle Kontakte überprüfen.
Leuchtet rot/Alarm er-tönt	■ Verpolung: Prüfen Sie, ob die Polklemmen korrekt ange-schlossen sind.■ Kurzschluss: Beide Kabel sind zusammen geschaltet oder mit dem gleichen Stück leitfähigem Metall verbunden.
Leuchtet rot	■ Der Verpolungsschutz hat ausgelöst. Die Spannung der an-geschlossenen Batterie beträgt >12,6 V.■ Das Starthilfegerät wird nicht benötigt, weil die Fahrzeugbatterie zum Starten des Fahrzeugs ausreichend geladen ist.
Blinkt schnell rot Überhitzung: Klemmentemperatur >65 ( ± 5) °C. Entfernen Sie die Klemmen, bis die Anzeige für den Starthilfestatus wieder normal ist (blinkt abwechselnd rot/grün).
Blinkt langsam grün Akkuladung des Schnellstartsystems ist zu niedrig und muss auf-geladen werden.

12 Reinigung und Wartung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.
  – Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

13 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

14 Technische Daten

14.1 Allgemein

Ladeeingang (Micro-USB).... 5 V/DC 2,0 A Aufladezeit 6 Std.

Ladeeingang (USB-C®) 5 V/DC 2,0 A Aufladezeit 6 Std.

Akku.... 14,8 V 37 Wh, Li-Ion (nicht entnehmbar), 10000 mAh (4 x Typ 606080)

LED-Lichtmodi...... Konstant EIN → SOS → Blinken → AUS

Schutzart IP68

Schutzmechanismen......Übertemperatur:- Entladen: 60 ^ ± 5 ^ - Wiederaufladen: 60 ^ ± 5 ^ Niedrige Temperatur- Entladen: -20 ^ ± 5 ^ - Wiederaufladen: -20 ^ ± 5 ^ Überspannung (USB-Eingänge): max. 6 VÜberladung: 16,6 VÜberentladung:- Softwareschutz: ≤ 13 V ± 0,3 V 12,5 V - 13 V- Hardwareschutz: 10,8 V - 11 VÜberstrom 3,4 - 3,7 A

Betriebsbedingungen......Buchsenabdeckung offen: -20 bis +60 ^ , 20 - 85 % rF (nicht kondensierend)Buchsenabdeckung geschlossen: -20 bis +60 ^

Aufbewahrungsbedingungen......Buchsenabdeckung offen:0 bis +45 ^ , 20 - 85 % rF (nicht kondensierend)Buchsenabdeckung geschlossen: 0 bis +45 ^

Abmessungen (L x B x H).... 168 x 92 x 38 mm

Gewicht.... 520 g

14.2 Powerbank

Ausgang 1 (USB-A)....5 V/DC, 3 A; 9 V/DC, 2 A; 12 V/DC, 1,5 A (max. 18 W)

Ausgang 2 (USB-A)....5 V/DC, 3 A; 9 V/DC, 2 A; 12 V/DC, 1,5 A (max. 18 W)

14.3 Starthilfefunktion

Fahrzeugbordnetz 12 V/DC

Startstrom (Spitzenwert)...... 400 A (800 A)

Schnellstarts...... ca. 15 (abhängig von Faktoren wie Umgebungstemperatur, Größe und mechanischem Zustand des Motors)

Geeignete Motortypen...... Benzin (Hubraum ≤ 6,0 l), Diesel (Hubraum ≤ 4,0 l)
