BEDIENUNGSANLEITUNG VC-WL 60/200 VOLTCRAFT

© Bedienungsanleitung

VC-WL 60/200

Batterieladegerät / Motorstarter

Best.-Nr. 2472503

CE

1 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein Batterieladegerät und Motorstarter, das/der mit verschiedenen Batterietypen (z. B. STD, GEL, AGM) kompatibel ist.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

2 Lieferumfang

Produkt

1 x Rollwagengriff
4 x Griffschrauben
1 x Rollwagenständer
4 x Ständerschrauben
1 x Radachse

2 x Radlager-Nabenunterlegscheibe
2 x C-Clips (für die Achse)
2 x Räder
2 x Radnabenkappen
2 x 80A (befestigt auf OTO-Leiste) Sicherungen
Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Das Produkt darf nicht feucht oder nass werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!

Befolgen Sie diese Anleitungen, um eine sichere und ordnungsgemäße Verwendung zu gewährleisten. Bewahren Sie sie zum späteren Nachschlagen auf.

Position der Sicherung

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Zuerst lesen!

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränktem physischem, sensorischem oder geistigem Leistungsvermögen oder einem Mangel an Erfahrung und Fachkenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anweisungen hinsichtlich der sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren kennen.
- Kinder dürfen mit diesem Produkt nicht spielen.
■ Reinigungs- und Wartungsarbeiten dürfen von Kindern nur dann vorgenommen werden, wenn sie dabei unter ständiger Aufsicht stehen.
■ ACHTUNG Laden Sie niemals nicht wiederaufladbare Batterien auf.

5.2 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
■ Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

5.3 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

5.4 Betriebsumgebung

■ Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es in Betrieb nehmen.

5.5 Bedienung

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben, wenden Sie sich an einen Fachmann.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.

5.6 Netzkabel

Verändern oder reparieren Sie keine Komponenten der Stromversorgung, einschließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschädigten Komponenten. Lebensgefahr durch Stromschlag!

Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
Der Netzstecker darf niemals mit feuchten Händen an die Netzsteckdose angeschlossen oder von dieser getrennt werden.
Ziehen Sie niemals am Netzkabel, um das Gerät von der Netzsteckdose zu trennen. Ziehen Sie ihn stets mit den dafür vorgesehenen Grifflächen aus der Netzsteckdose.
Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steckdose.
Sorgen Sie dafür, dass das Netzkabel nicht eingeklemmt, geknickt, durch scharfe Kanten beschädigt oder mechanischen Beanspruchungen ausgesetzt wird.
Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte.
Nehmen Sie auch keine Änderungen daran vor. Wenn Sie dies nicht beachten, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen Stromschlag führen.
Sollte das Netzkabel Beschädigungen aufweisen, berühren Sie es nicht.

– Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.

– Nehmen Sie das Produkt unter keinen Umständen mit einem beschädigten Netzkabel in Betrieb.

Ein beschädigtes Netzkabel darf nur vom Hersteller, einer vom Hersteller beauftragten Werkstatt oder einer ähnlich qualifizierten Person ausgetauscht werden, um jegliche Gefährdungen zu vermeiden.
Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten beschädigt wird.
Verlegen Sie Kabel immer so, dass niemand darüber stolpem oder sich in ihnen verfangen kann. Bei Nichtbeachtung besteht Verletzungsgefahr.

5.7 Angeschlossene Geräte

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

5.8 Produkt

ACHTUNG: Explosive Gase, Flammen und Funken vermeiden. Sorgen Sie während des Aufladens für ausreichende Belüftung.

ACHTUNG: Laden Sie niemals nicht wiederaufladbare Batterien auf.

ACHTUNG: Stromschlaggefahr! Trennen Sie das Produkt von der Stromversorgung, bevor Sie Kabel an die Batterie anschließen oder abtrennen.

ACHTUNG: Tragen Sie immer einen Augenschutz und Schutzkleidung, wenn Sie in der Nähe von Batterien arbeiten.

■ Schließen Sie die Kabel nicht kurz.

• Personen mit Herzschrittmachem wird empfohlen, vor der Verwendung des Produkts ärztlichen Rat einzuholen. Elektromagnetische Felder, die sich in unmittelbarer Nähe eines Herzschrittmachers befinden, können eine Störung und/oder einen Ausfall des Schrittmachers verursachen.
  Schalten Sie vor dem Anschließen des Produkts stets den Motor und die Bordelektronik (Zündung) des Fahrzeugs AUS.
  Stellen Sie sicher, dass das Fahrzeug ordnungsgemäß gesichert ist (z. B. Handbremse angezogen, Boot fest vertäut, falls es sich um eine Bootsbatterie handelt).
  Stromschlaggefahr! Verwenden Sie das Produkt niemals mit nassen Händen.
  Mögliche Verbrennungsgefahr! Motorräume können nach dem Abstellen des Motors noch gefährlich heiß sein. Lassen Sie den Motorraum vor dem Anschließen des Produkts stets auf Raumtemperatur abkühlen.

5.9 Arbeiten mit wiederaufladbaren Batterien

Stromschlaggefahr! Verwenden Sie das Produkt niemals mit nassen Händen.
Stromschlaggefahr! Stellen Sie sicher, dass sich die Isolierschicht der Batterieklemmen in einem normalen Zustand befindet (keine Beschädigungen, freiliegenden Bereiche oder Unterbrechungen).
Vermeiden Sie Funkenbildung, indem Sie die Batteriekabel in der richtigen Reihenfolge anschließen. Funkenbildung kann Schäden an der Bordelektronik des Fahrzeugs verursachen und/oder brennbare Stoffe entzünden.
Vor dem Aufladen muss der Elektrolyt (Batteriesäure) bis zu den gekennzeichneten Höchstwerten aufgefüllt werden. Verwenden Sie niemals Leitungswasser. Es muss destilliertes Wasser verwendet werden.
Versuchen Sie niemals, gefrorene oder beschädigte Batterien aufzuladen.
Achten Sie bei Arbeiten in der Nähe von Fahrzeugen und Batterien darauf, dass lose Haare, Kleidung und Schmuck (z. B. Ringe, Armbänder, Halsketten und Uhren) eingeklemmt werden und/oder Strom leiten und einen Stromschlag oder Verbrennungen verursachen können.
Halten Sie die Batteriekontakte sauber. Verunreinigungen können zu falschen Messergebnissen aufgrund einer schlechten Leitfähigkeit führen.

6 Montage

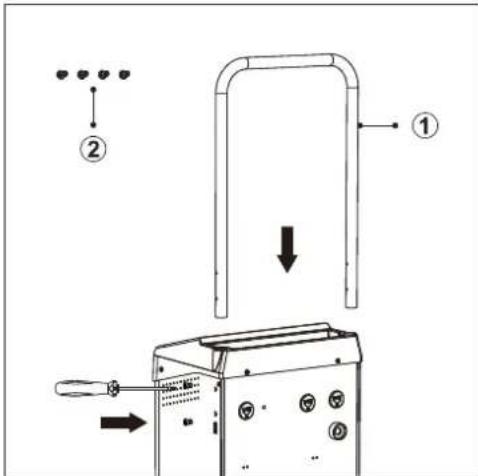

6.1 Montieren des Griffs

Montieren Sie die Teile wie abgebildet.

Teil Bezeichnung
1	■ 1 x Rollwagengriff
2	■ 4 x Griffschrauben

1. Setzen Sie den Griff in den Griffschlitz ein.
2. Auf jeder Seite des Griffschlitzes befinden sich 2 x Schraubenlöcher. Ziehen Sie die Schrauben an, um den Griff im Schlitz zu sichern.

6.2 Räder

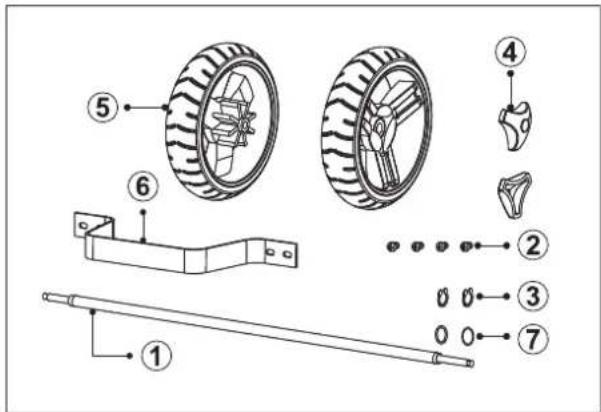

6.2.1 Teile der Räder

Teil Bezeichnung
1	■ 1 x Radachse
2	■ 4 x Ständerschrauben
3	■ 2 x C-Clips (für die Achse)
4	■ 2 x Radnabenkappen
5	■ 2 x Räder
6	■ 1 x Rollwagenständer
7	■ 2 x Radlager-Nabenunterlegscheibe

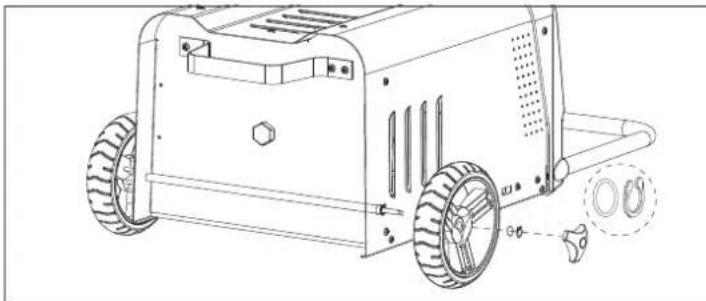

6.2.2 Montieren der Räder

Montieren Sie die Teile wie abgebildet.

7.1 Überprüfen der Kompatibilität der Batterie

Überprüfen Sie die auf dem Etikett der Batterie angegebenen Informationen.
Überprüfen Sie, ob der Batterietyp von diesem Produkt unterstützt wird. Siehe: Technische Daten [▶ 3].

7.2 Vorbereiten des Fahrzeugs und der Batterie

Schalten Sie alle zusätzlichen Verbraucher (z. B. Klimaanlage, Beleuchtung, Radio) AUS.
Trennen Sie sämtliche Geräte (z. B. GPS, Kameras) von den Bordnetzsteckdosen bzw. schalten Sie sie AUS.
Ziehen Sie den Schlüssel aus dem Zündschloss.
Lassen Sie die Fahrzeugteile vollständig abkühlen.
Stellen Sie sicher, dass die Batteriepole sauber sind.

8 Anschluss

Wichtig:

Beachten Sie die folgenden Hinweise, wenn Sie die Kabel des Testers an die Batterie anschließen oder trennen.

ACHTUNG: Stromschlaggefahr! Trennen Sie das Produkt von der Stromversorgung, bevor Sie Kabel an die Batterie anschließen oder abtrennen.

8.1 Anschließen der Kabel an die Batterie

Voraussetzungen:

√ Die Batteriekontaktklemmen sind sauber.
√ Fahrzeugmotor und Fahrzeugelektrik sind AUS.
Das Produkt ist von der Stromversorgung getrennt.
1. Schließen Sie die rote Klemme (+) an den Pluspol (+) der Batterie an.
2. Schließen Sie die schwarze Klemme (-) an den Minuspol (-) der Batterie an.
3. Bewegen Sie beide Klemmen hin und her, um einen guten Kontakt sicherzustellen.

Hinweis:

Sehen Sie für alternative Anschlusspunkte die Anweisungen des Fahrzeugherstellers.

8.2 Trennen der Kabel von der Batterie

1. Trennen Sie das Produkt von der Stromversorgung.
2. Trennen Sie die schwarze Klemme (-) vom Minuspol (-) der Batterie.
3. Trennen Sie die rote Klemme (+) vom Pluspol (+) der Batterie.

9 Bedienung

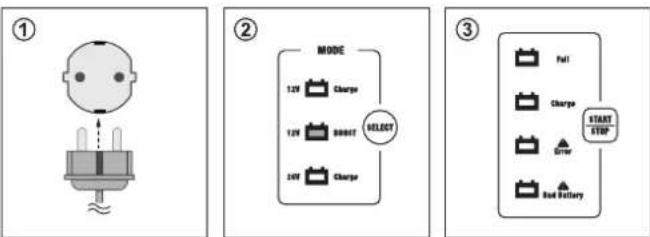

9.1 Aufladen von Batterien

ACHTUNG: Explosive Gase. Flammen und Funken vermeiden. Sorgen Sie während des Aufladens für ausreichende Belüftung.

    F["START/STOP"] --> G["Full"]
    F --> H["Charge"]
    F --> I["Error"]
    F --> J["Bed Delivery"]

    K["START/STOP"] --> L["Full"]
    K --> M["Charge"]
    K --> N["Error"]
    K --> O["Bed Delivery"]

Voraussetzungen:

Das Produkt ist nicht an die Netzstromversorgung angeschlossen.
√ Sie haben das Typenschild der Batterie auf Kompatibilität geprüft (Batterietyp und -spannung).
1. Schließen Sie das Produkt an die Batterie an. Siehe: Anschließen der Kabel an die Batterie [▶ 2].
2. Schließen Sie das Produkt an die Netzstromversorgung an.

→ Im Display wird die Batteriespannung angezeigt.

1. Drücken Sie die Taste „MODE“ SELECT, um „12V Charge“ oder „24V Charge“ auszuwählen.

2. Drücken Sie die Taste „CURRENT“ SELECT, um „12V (10A, 30A, 60A)“ oder „24V (5A, 15A, 30A)“ auszuwählen.

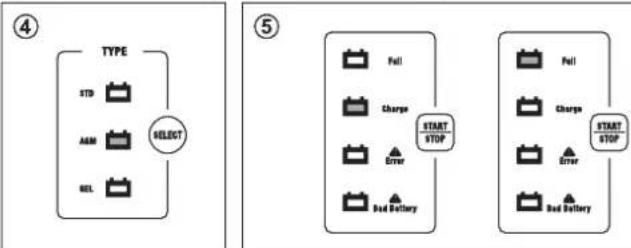

3. Drücken Sie die Taste „TYPE“ SELECT, um den Batterietyp „STD“, „AGM“ oder „GEL“ auszuwählen.
4. Drücken Sie die Taste START|STOP, um das Aufladen zu starten/stoppen.
5. Wenn das Aufladen abgeschlossen ist, trennen Sie das Produkt von der Stromversorgung.
6. Trennen Sie das Produkt von der Batterie. Siehe: Trennen der Kabel von der Batterie [▶ 2].

9.2 Starthilfe

Hinweise:

• Die Starthilfefunktion kann verwendet werden, um Fahrzeuge mit einer schwachen Batterie zu starten.
• Bei sehr niedrigen Temperaturen oder wenn die Batteriespannung im Display unter 8,5 V liegt, wird empfohlen, die Batterie mindestens 5 Minuten lang zu laden, bevor Sie Starthilfe geben.

①

1. Schließen Sie das Produkt an die Batterie an. Siehe: Anschließen der Kabel an die Batterie [▶ 2].
2. Drücken Sie die Taste „MODE“ SELECT, um in den Modus „12 V BOOST“ zu gelangen.
3. Drücken Sie die Taste START|STOP, um mit der Starthilfe zu beginnen.

→ Im Display wird die Countdownzeit angezeigt.
→ Das Gerät liefert eine Ladung von 30 A, bis der Motor anspringt.

1. Versuchen Sie, das Fahrzeug über den Zündschalter zu starten.

→ Halten Sie den Zündschalter nicht länger als 5 Sekunden auf ON.
→ Um Schäden durch Überhitzung zu vermeiden, wird der Startvorgang nach ca. 5 Sekunden automatisch beendet. Um eine Überhitzung zu vermeiden, ist das Gerät nach dem Startvorgang 3 Minuten außer Betrieb, um abzukühlen.
→ Warten Sie etwa 3 Minuten, bevor Sie versuchen, den Motor erneut zu starten.

1. Wenn der Motor startet, lassen Sie ihn ausreichend lange laufen, damit sich die Batterie wieder aufladen kann.

→ Wenn Sie das Fahrzeug nicht starten können, wenden Sie sich an einen Fachmann.

1. Trennen Sie das Produkt von der Batterie. Siehe: Trennen der Kabel von der Batterie [▶ 2].
2. Trennen Sie das Produkt von der Stromversorgung.

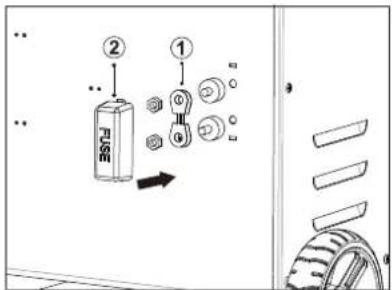

10 Auswechseln von Sicherungen

ACHTUNG: Trennen Sie das Gerät immer von den Batterien und der Netzstromversorgung, bevor Sie eine Sicherung auswechseln.

Voraussetzungen:

Das Gerät ist an die Netzstromversorgung und die Batterie angeschlossen.
Beim Versuch zu laden, zeigt das Display Folgendes an: „0 V“ und „ERROR“.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Trennen Sie das Produkt von der Batterie. Siehe: Trennen der Kabel von der Batterie [▶ 2].
3. Informationen zum Auswechseln einer durchgebrannten Sicherung finden Sie in der folgenden Abbildung. Informationen über den Sicherungstyp finden Sie unter: Technische Daten [▶ 3].

→ Ersetzen Sie eine Sicherung immer durch denselben Typ und dieselbe Spezifikation.

Problem Mögliche Ursache Vorgeschlagene Lösung
Die Anzeige „Error“ leuchtet auf und es ertönt ein Signalton	Die Klemmen sind verkehrt herum angeschlossen (falsche Polarität)	Schließen Sie die Klemmen korrekt an
	Die Batteriespannung ist unter 1 V	Überprüfen Sie, ob die Klemmen richtig angeschlossen sind und/oder wechseln Sie die Batterie aus.
	12-V-Modus ist für ein 24-V-Batteriesystem gewählt	Wechseln Sie in den 24-V-Modus
Die Anzeige „Bad Battery“ leuchtet auf und es ertönt ein Signalton	Die Spannung der angeschlossenen Batterie liegt zwischen 1 V und 4 V	Wechseln Sie die Batterie aus
Während des Aufladens/Startens kehrt das Display in den Stand-by-Modus zurück und zeigt die Batteriespannung an	Das Ladegerät hat sich überhitzt Schalten Sie das Gerät auf OFF und lassen Sie es vollständig abkühlen, bevor Sie es wieder be-nutzen.

Problem Mögliche Ursache Vorgeschlagene Lösung
	Die Klemmen sind lose Überprüfen	Sie, ob die Klemmen richtig angeschlossen sind
	Es besteht ein Kurzschluss oder einen offenen Schaltkreis	Überprüfen Sie, ob die Klemmen richtig angeschlossen sind
Beim Versuch, eine Batterie zu laden, zeigt das Display „ V“ an und die Anzeige „Error“ leuchtet auf.	Die Sicherung ist durchgebrannt Sie	ehe Abschnitt Auswechseln von Sicherungen [▶ 3].

12 Reinigung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.

• Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Trennen Sie alle Batterien ab.
• Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

13 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen

in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

14 Technische Daten

14.1 Produkt

Eingang 220-240 V/AC, 50-60 Hz 13 A max.

Ausgang 12 V/DC 10 A, 30 A, 60 A 24 V/DC 5 A, 15 A, 30 A

Starthilfe 12 V/DC, 200 A Einschaltdauer: 5 Sek. EIN / 180 Sek. AUS

Ladespannung (max.).... 12 V: AGM-14,7 V, GEL-14,1 V, STD-14,4 V 24 V: AGM-29,4 V, GEL-28,2 V, STD-28,8 V

Empfohlene Batteriekapazitäten.... 10 – 600 Ah

Sicherung 2 x 80 A

Leistungsschalter....>16 A

Schutzart IP20

Unterstützte Batterietypen...... Blei-Säure STD (WET, MF), AGM, GEL

Schutz.... Überladung, Überhitzung, Verpolung (falscher Anschluss), Kurzschluss (defekte Batterie), Überstrom

14.2 Umgebungsbedingungen

Betriebsbedingungen....-20 bis +40 °C, 10 – 85 % rF (nicht-kondensierend)

Lagerbedingungen....-30 bis +70 °C, 10 – 95 % rF (nicht kondensierend)

14.3 Sonstiges

Kabellänge.... 1,9 m

Abmessungen (B x H x T) 279 x 800 x 390 mm

Gewicht.... 16 kg

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

14 Technische gegevens

14.1 Product

Ingang 220-240 V/AC, 50-60Hz 13 A max.

Uitgang.... 12 V/DC: 10 A, 30 A, 60 A

24 V/DC: 5 A, 15 A, 30 A

Starthulp....12 V/DC, 200 A
