1 Leveringsomvang

1x Bewegingsmelder met schakelactuator – buiten

2x Schroef

2x Plug

1x Bedieningshandleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Opgelet! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijk- heid voor gevolgschade!

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plastic folie en plastic zakken, piepschuim enz. kunnen voor kinderen gevaarlijk speelgoed worden.

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreven, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

Dit apparaat is een onderdeel van het Homematic IP Smart Home Systeem en communiceert via het Homematic IP zendprotocol. Alle apparaten van het systeem kunnen gemakkelijk en af-zonderlijk via een smartphone met de Homematic IP-app worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP-apparaten via de centrale CCU3 of in combinatie met allerlei partneroplossingen te gebruiken. Welke functies binnen het systeem in combinatie met andere componenten mogelijk zijn, kunt u in de Homematic IP-gebruikershandleiding nalezen.

DeHomematic IP-bewegingsmelder met schakelactuator – buiten herkent bewegingen (bijv. een persoon) binnen het detectiebereik en registreert dankzij een geïntegreerde schemersensor ook de omgevingshelderheid. Het apparaat is speciaal geschikt voor het gebruik buitenshuis. De krachtige bewegingsmelder kan bijv. voor de lichtregeling of voor veiligheidstoepassingen worden ingezet.

De interne actuator kan met andere Homematic IP-bewegingsmelders worden gebruikt om een afzonderlijk en groot gebied te bestrijken. Boven-dien kunnen andere Homematic IP-actuatoren aanvullend op de apparaat-interne actuator worden geschakeld. Zo kunnen met een bewegingsmelder tegelijkertijd meerdere lampen worden aangestuurd.

Overzicht apparaten:

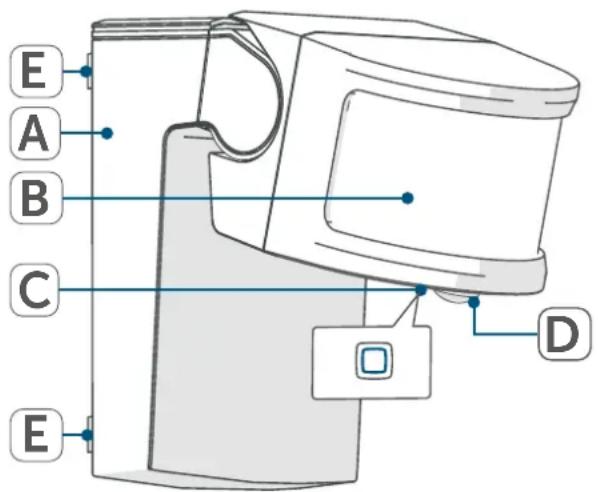

(A) Behuizing
(B) Bewegingssensor voor hoofddetectiegebied
(C) Systeemtoets/apparaatledje
(D) Bewegingssensor voor onderkruipbeveiliging
(E) Grendelnokken voor het losmaken van de montageplaat

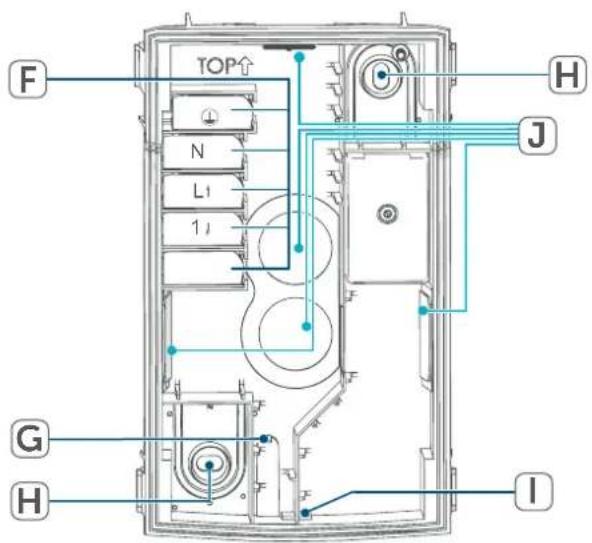

(F) WAGO©-klemmen
(G) Drukvereffeningskanaal
(H) Montagegaten
(I) Uitbreekopening voor het aftappen van condenswater
(J) Kabelinvoeren

5 Algemene systeeminformatie

Dit apparaat is onderdeel van het Homematic IP Smart Home Systeem en communiceert via het

Homematic IP-zendprotocol. Alle apparaten van het systeem kunnen gemakkelijk en afzonderlijk via een smartphone met de Homematic IP-app worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP-apparaten via de centrale CCU3 of in combinatie met allerlei partneroplossingen te gebruiken. Welke functies binnen het systeem in combinatie met andere componenten mogelijk zijn, kunt u in de Homematic IP-gebruikershandleiding nalezen. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com.

6 Detectiebereik

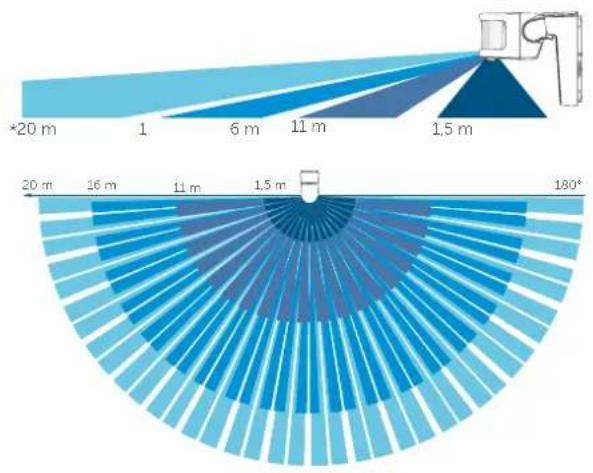

De SMO230-bewegingsmelder beschikt over een detectiebereik tot 20 meter* en een detectiehoek van 180°. Door het traploos kantelen van de lens kan het apparaat optimaal aan de plaatselijke omstandigheden worden aangepast.

De bewegingsmelder omvat in het totaal drie afzonderlijke bewegingsmelderzones (twee hoofdzones en de onderkruipbeveiliging). Door de grote detectiehoek van 180° in het hoofddetectiebereik en talrijke individuele instellingsmogelijkheden kunnen scenario's zoals het negeren van storende invloeden (voorbijgangers, fietsers of auto's) worden gerealiseerd. Door de verdeling in verschillende zones blijven de bereiken van de andere zones altijd behouden.

Met de Homematic IP-app zijn individuele instellingen voor uw apparaat mogelijk. Details hierover vindt u in de Homematic IP-gebruikershandleiding, beschikbaar als download op www.homematic-ip.com.

7 Montage

7.1 Algemene montagevoorschriften

DeHomematic IP-bewegingsmelder met schakelactuator is met een wandhouder uitgerust en is voor wandmontage bestemd. De lens van het apparaat kan na de montage trapsgewijs worden gekanteld.

Kies een geschikte montageplaats voor de bewegingsmelder in het te bewaken gebied. Neem hierbij de aanwijzingen in de volgende paragrafen in acht.

Alle informatie heeft betrekking op een montagehoogte van ca. 2,5 m.

De detectielens van de bewegingsmelder beschikt over meerdere detectieniveaus met elk 12 segmenten. Hiermee is bij een openingshoek van 180° een bereik van 20 m mogelijk. Het maximaal mogelijke detectiebereik is op afbeelding 3 te zien.

Het vermogen van de detectie hangt af van het temperatuurverschil tussen het bewegende object en de desbetreffende achtergrond.

Let er bij de montage op dat de bewegingsmelder niet direct op of in de omgeving van grote metalen voorwerpen wordt gemonteerd omdat hierdoor het radiografische bereik wordt beperkt.

De maximale gevoeligheid wordt bij een beweging dwars door het detectiebereik heen bereikt, dus voorbij de bewegingsmelder. De laagste gevoeligheid bestaat bij directe beweging naar de bewegingsmelder toe of ervan weg.

Zorg ervoor dat er netstroom voor de aansluiting van het apparaat in de buurt aanwezig is.

7.2 Vermijden van valse alarmen

Invloedgrootte Detectie	Positief effect Negatief effect Uitleg
Omgevings-temperatuur	Groot verschil met lichaamstemperatuur	Klein verschil met lichaamstemperatuur
Luchtvochtigheid Lage luchtvochtigheid	Hoge luchtvochtigheid	Waterdamp in de lucht absorbeert infraroodstraling.
Lichaamstemperatuur	Groot verschil met lichaamstemperatuur	Klein verschil met lichaamstemperatuur
Vrije lichaamsop-pervlakte / dikte van de kle-ding	Veel vrije oppervlakte / dunne kleding	Weinig vrije oppervlakte / dikke kleding
Bewegingssnelheid Snel Langzaam Plotselinge tempe-ratuurwijzigingen leiden tot een ster-kere signaalstoot.
Detectiehoek 90° t.o.v. het sen-soroppervlak	0° / 180° t.o.v. het sensoroppervlak	Dwars op de sen-sor lopen: hoge gevoeligheid.Direct op de sensor af lopen: lage ge-voeligheid.
Afstand tot de sensor	Laag Hoog Hoe dichter bij de	sensor, des te beter de activeringsge-voeligheid

7.3 Veiligheidsrelevante montagevoorschriften

De stroomkring waarop het apparaat en de last worden aangesloten, moet met een installatie-auto-maat conform EN 60898-1 (uitschakelkarakteristiek B of C, max. 10 A nominale stroom, min. 6 kA uitschakelvermogen, energie-begrenzingsklasse 3) zijn gezekerd. Installatievoorschriften conform VDE 0100 resp. HD384 of IEC 60364 moeten in acht worden genomen.

Op de aansluitklemmen van de relaisuitgang mogen geen SELV-/PELV-stroomkringen worden aangesloten.

Het apparaat mag alleen met gesloten behuizing worden gebruikt. De behuizing mag alleen tijdens de installatie, configuratie en het onderhoud worden verwijderd.

Let er bij het aansluiten op de apparaatklemmen op welke kabels en kabeldoorsnedes hiervoor zijn toegestaan.

Houd bij de keuze van de montageplaats en het boren in de buurt van aanwezige schakelaars of contactdozen rekening met de loop van elektrische kabels, water-, gas- en eventuele andere leidingen.

De optimale montageplaats dient tegen weer en wind beschermd en vrij van directe zonne- en andere warmtestraling te zijn.

Toegestane kabeldoorsneden voor de aansluiting op het apparaat zijn:

Starre kabel [mm2]	Flexibele kabel met en zonder draadeindhuls [mm2]
0,75–2,50 0,75–2,50

Opmerking! Installatie alleen door personen met desbetreffende elektrotechnische kennis en ervaring!*

Door een onjuiste installatie brengt u uw eigen leven en dat van de gebruikers van de elektrische installatie in gevaar. Met een onjuiste installatie riskeert u ernstige materiële schade, bijv. door brand. Het risico bestaat dat u persoonlijk aansprakelijk wordt gesteld voor lichamelijk letsel en materiele schade. Neem contact op met een elektricien!

*Vereiste vakkennis voor de installatie: Voor de installatie is met name de volgende vakkennis vereist:

• de toe te passen '5 veiligheidsregels': vrijschakelen; tegen opnieuw inschakelen beveiligen; spanningsvrijheid controleren; aarden en kortsluiten; aangrenzende onderdelen die onder spanning staan, afdekken of afsluiten;
• selecteren van het geschikte gereedschap, de meettoestellen en eventuele persoonlijke beschermingsmiddelen;
• analyse van de meetresultaten;
• kiezen van het elektrische installatiemateriaal ter garantie van de uitschakelvoorwaarden;
  • IP-beschermingsgraden;
• inbouw van het elektrische installa-

tiemateriaal;

- aard van het voedingsnet (TN-systeem, IT-systeem, TT-systeem) en de hieruit volgende aansluitvoorwaarden (klassieke nulleider, aarding, noodzakelijke extra maatregelen enz.).

7.4 Montage

Ga als volgt te werk om de bewegings- melder te monteren:

• Kies een geschikte montageplaats.
• Schakel de installatie-automaat van de stroomkring uit.

OFF

Afbeelding 4

• Controleer de toestand van de toevoerleiding. Schade in de mantel-en draadisolatie vormt een veilig-heids- en functierisico.

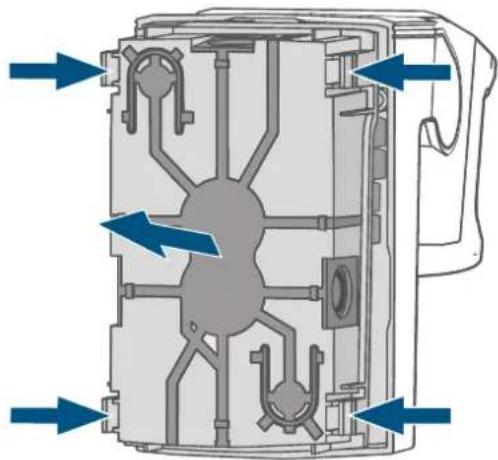

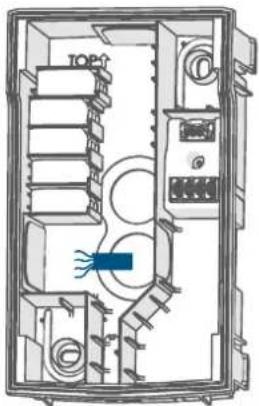

• Maak de montageplaat aan de achterkant van het apparaat los door de grendelnokken (E) in te drukken.

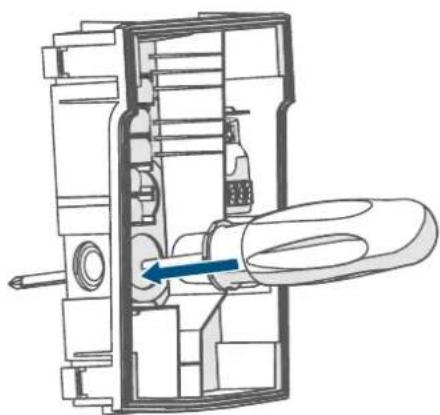

- Steek met een geschikt voorwerp, bijv. een schroevendraaier, door een (of meerdere) kabelinvoeren.

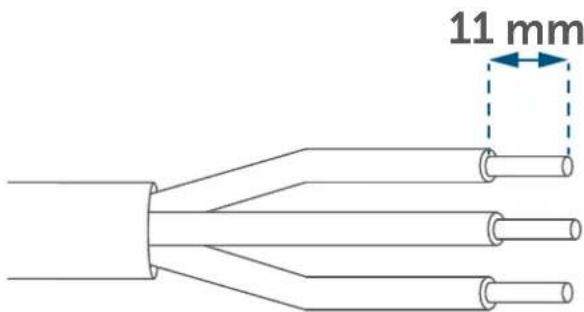

- Strip 11 mm isolatie van de leiding.

11 mm

Afbeelding 7

- Meet de montagegaten (H) af en boor de gaten.

• Steek de pluggen erin (meegeleverd).
• Leid de toevoerleiding(en) door de kabelinvoer van de montageplaat.

De mantelisolatie moet minstens met een lengte van 5 mm in het apparaat zijn ingebracht om de dichtheid van het apparaat te garanderen.

TOP↑

Afbeelding 8

• Positioneer de montageplaat met de benaming 'TOP' en de pijl omhoog op een geschikte plaats aan de muur.

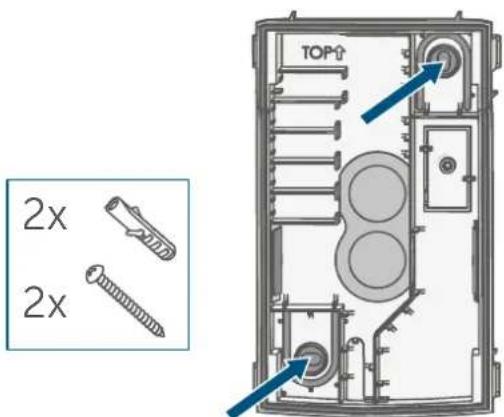

• Houd de wandhouder voor de boorgaten. Bevestig deze met de meegeleverde schroeven.

TOP↑ 2x 2x

Afbeelding 9

Open nooit meerdere invoeren zonder hier een passende leiding in aan te brengen. De IP-beschermingsklasse tegen het binnendringen van water en vaste stoffen is anders niet meer gegarandeerd.

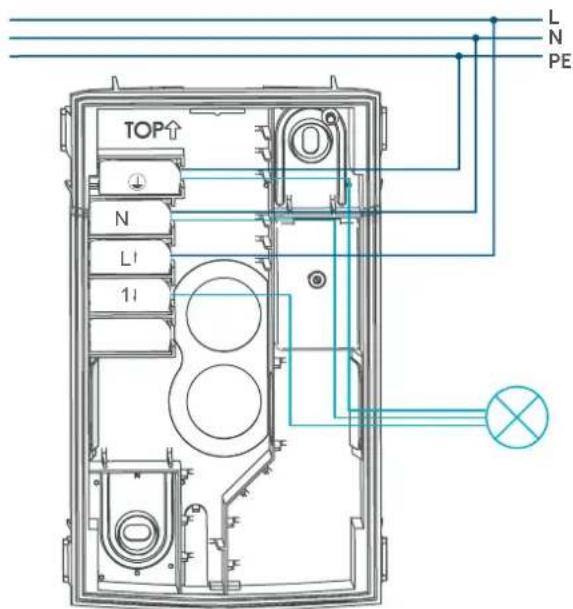

• Sluit het apparaat aan zoals aangegeven in het aansluitschema.
• Verbind hiertoe de voedingsdraden overeenkomstig de afbeelding met de verbindingsklemmen van de bewegingsmelder.
• Vergrendel de verbindingsklemmen in de daarvoor bestemde plaatsen van de montageplaat.

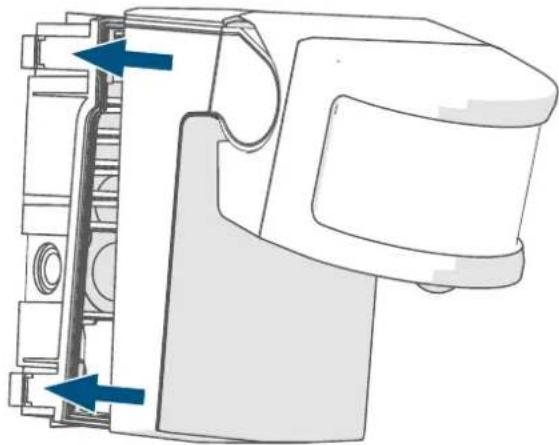

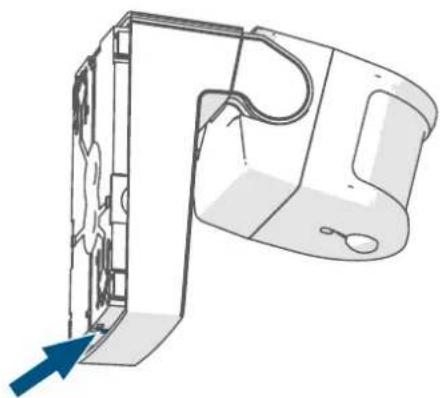

- Schuif tot slot de bewegingsmelder op de wandhouder tot het apparaat vastklikt.

Zorg voor een correcte plaatsing van het apparaat. Alle vergrendelingspunten moeten vastklikken.

Zorg ervoor dat er geen draden worden geplet bij het samendrukken.

- Breng de stroomvoorziening weer tot stand door de installatie-auto-maat weer in te schakelen.

ON

Afbeelding 12

Afhankelijk van de montageplaats kan het nodig zijn om de waterafvoer van het apparaat te openen. Als er zich condenswater vormt, dan kan dit via de opening weglopen.

- Steek de uitbreekopening (I) op het onderste deel van de montageplaat er met een scherp voorwerp (bijv. een schroevendraaier) uit.

Voer deze handeling alleen in spanningsvrije toestand uit!

• Maak indien nodig de vergrendelingspunten via de grendelnokken (E) los (bijv. met een schroevendraaier) en trek tegelijkertijd het apparaat van de montageplaat.
• Breng de bewegingsmelder weer aan op de montageplaat.
• Neem het apparaat weer in gebruik.

8 Inbedrijfstelling

Lees dit hoofdstuk volledig door voordat u met de inbedrijfstelling begint.

Configureer eerst uw Homematic IP access point via de Homematic IP-app om nog meer Homematic IP-apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het access point.

U kunt het apparaat op het access point of op de centrale CCU3 inleren. Voor meer informatie hierover verwijzen wij naar de Homematic IP-gebruikershandleiding (u vindt deze in het downloadgedeelte op www.homematic-ip.com).

Om de bewegingsmelder in uw systeem te integreren en met andere Homematic IP-apparaten te laten communiceren, moet u deze eerst inleren op het Homematic IP access point.

Ga als volgt te werk om de bewegings- melder in te leren:

• Open de Homematic IP-app op uw smartphone.
• Selecteer het menu-item 'Apparaat aanleren'.
• Na de installatie en het inschakelen van de voeding is de inleermodus van het apparaat gedurende 3 minuten actief.

Wanneer de tijd reeds verstreken is, kunt u de inleermodus handmatig gedurende nog eens 3 minuten starten door kort op de systeemtoets (C) te drukken.

• Het apparaat verschijnt automatisch in de Homematic IP App.
• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat-nummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijge-leverde sticker of op het apparaat zelf.
• Wacht tot het inleerproces voltooid is.
• Ter bevestiging van een succesvol inleerproces brandt het apparaat-ledje (C) groen. Het apparaat is nu gebruiksklaar.
• Kies de gewenste oplossing voor uw apparaat.
• Wijs het apparaat in de app toe aan een vertrek en geef het apparaat een naam.

Indien het apparaatledje (C) rood brandt, dient u het opnieuw te proberen.

Het apparaat heeft na het inscha- kelen van de voedingsspanning ca. 30 seconden nodig tot het bedrijfs-klaar is. Binnen deze tijd worden geen bewegingen her- kend.

Als het inleerproces is voltooid, begint de functietest van de bewegingsmelder (zie '9 Functietest' op pagina 94).

9 Functietest

De functietest wordt alleen geactiveerd als de bewegingsmelder al is ingeleerd.

Tot 10 minuten na het inleren of na het inschakelen van de voeding (als het apparaat al is ingeleerd) signaleert de hoofdlens in kleur overeenkomstig de detectiezone herkende bewegingen. De lens knippert bij elke herkende beweging in kleur. Op deze manier kunnen detectiebereik en gevoeligheid direct op de sensor worden gecontroleerd (zie '10.3 Foutcodes en knipper-reeksen' op pagina 95).

10 Storingen oplossen

10.1 Commando niet bevestigd

Als ten minste één ontvanger een commando niet bevestigt, licht gaat het ledje (C) bij het afsluiten van de mislukte overdracht rood branden. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie '13 Algemene instructies voor het draadloze bedrijf' op pagina 97).

De mislukte overdracht kan de volgen- de oorzaken hebben:

• de ontvanger is niet bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

10.2 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1 % van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP apparaten 100 % conform de norm ontwikkeld en geproduceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In afzonderlijke situaties kan dit bij de inbedrijfstelling of eerste installatie van een systeem wel het geval zijn, wanneer meerdere en zendintensieve aanleer-processen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aangegeven door een keer lang rood oplichten van het apparaatledje (C) en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

10.3 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing
Snel oranje knipperen Configuratiegegevens worden overgedragen		Wacht tot de overdracht beëindigd is.
1x lang groen oplichten Proces bevestigd (inleren of fabrieksinstellingen)		U kunt met de bediening doorgaan.
1x lang rood oplichten Proces mislukt (inleren of fabrieksinstellingen) of du-ty-cycle-limiet bereikt		Probeer het opnieuw (ofzie '10.2 Duty cycle' op pagina 94).
Kort oranje knipperen (om de 10 sec.)	Inleermodus actief (gedurende 3 minuten)	Voer ter bevestiging de laatste vier cijfers van het apparaat-serienummer in (zie '9 Functietest' op pagina 94).
Groen knipperen (telkens gedurende een seconde)	Functietest Wacht tot de functietest na 10 minuten voorbij is (zie '9 Functietest' op pagina 94).
6x lang rood knipperen Apparaat defect Controleer de weergave in uw app of neem contact op met uw dealer.
1x oranje en 1x groen op- lichten (na het plaatsen van de batterijen)	Testindicatie Wanneer de testindicatie weer is gedoofd, kunt u doorgaan.
Lang en kort oranje knip- peren (afwisselend)	Actualisering van de appa- raatsoftware (OTAU)	Wacht tot de update is be- eindigd.

Systeemledje (geeft de schakeltoestand van de interne actuator weer)
Permanent groen bran-den	Actuator is ingeschakeld
Ledje uit Actuator is uitgeschakeld

Hoofdlens-ledje

Kort rood knipperen (ca. 1 s) Visualisatie van een herkende beweging in zone 1

Kort groen knipperen (ca. 1 s) Visualisering van een herkende beweging in zone 2

Kort blauw knipperen (ca. 1 s) Visualisering van een herkende beweging in zone 3

Kort geel knipperen (ca. 1 s) Visualisatie van een herkende beweging in zone 1+2

Kort magentakleurig Knipperen (ca. 1 s) Visualisering van een herkende beweging in zone 1+3

Kort turkoois knipperen (ca. 1 s) Visualisering van een herkende beweging in zone 2+3

Kort wit knipperen (ca. 1 s) Visualisatie van een herkende beweging in zone 1, 2 + 3

De visualisatie van de verschillende zones overlapt elkaar en is niet in tijdslots gesynchroniseerd.

Door de grote detectiebereiken en de tijdverschuiving die hierdoor ontstaat, worden de knipperreeksen door elkaar gehaald. Gedurende korte tijd kan dus geel branden naar rood of groen wisselen of omgekeerd. Om duidelijke knipperreeksen te verkrijgen, bijv. voor een looptest, kunnen afzonderlijke zones worden uitgeschakeld. Een gedetailleerde beschrijving vindt u in de paragraaf (zie '9 Functietest' op pagina 94).

11 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.

Om de fabrieksinstellingen van de bewegingsmelder te herstellen, gaat u als volgt te werk:

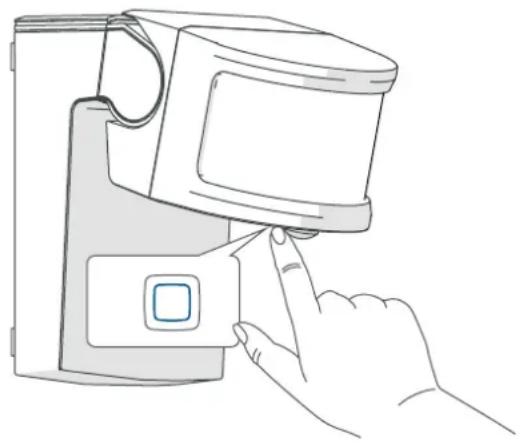

• Druk gedurende 4 s op de systeemtoets (C) tot het ledje snel oranje begint te knipperen.
• Laat de systeemtoets weer los.
• Houd de systeemtoets (C) opnieuw 4 s ingedrukt tot het ledje groen gaat branden.
• Laat de systeemtoets weer los om het herstel van de fabrieksinstellingen te voltooien.

Het apparaat voert een herstart uit. Na de hernieuwde start kunt u het apparaat weer in uw Homematic IP systeem integreren.

12 Onderhoud en reiniging

Schakel vóór werkzaamheden aan de apparaatklemmen altijd de netspanning vrij (installatieauto-maat uitschakelen)! Werkzaamheden aan het 230V-net mogen alleen door een elektricien (volgens VDE 0100) worden uitgevoerd.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Gebruik geen oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof behuizing en opschriften aantasten.

13 Algemene instructies voor het draadloze bedrijf

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevings-invloeden zoals luchtvochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmlP-SMO230, HmlP-SMO230-A in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.homematic-ip.com

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uit-sluitend bedoeld voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

14 Verwijdering als afval Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat niet weggegooid mag worden met het huishoudelijk afval of restafval en niet in de gele afvalcontainer of gele afvalzak mag worden gedaan.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product en alle meegeleverde elektronische onderdelen naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparatuur te brengen voor een correcte afvalverwerking. Verkopers van elektrische en elektronische apparatuur zijn ook verplicht om oude apparatuur gratis terug te nemen.

Door ze apart in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van oude apparaten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Opgenomen vermogen bij stand-by: 0,5 W

Max. schakelvermogen: 1150 W

Beschermingsgraad: IP44

Omgevingstemperatuur: -20 tot +55 °C

Afmetingen (b x h x d): 78 x 126 x 140 mm

Gewicht: 311 g

Zendfrequentieband: 868,0-868,6 MHz/869,4-869,65 MHz

Max. zendvermogen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 200 m

Duty cycle: < 1 % per h / < 10 % per h

Type belasting		Relais
Ohmse last		5 A
Gloeilampen		1150 W
Lampen met intern voorschakelapparaat (ledje/ compacte tl-lamp)		200 W
HV-halogeenlampen		1150 W
Elektronische transformatoren voor NV-halogeenlampen		1150 W
Transformatoren met ijzeren kern voor LV-halogeenlam- pen		1150 W
Tl-buizen (niet gecompenseerd)		1150 W
Tl-buizen (parallel gecompenseerd)		1150 W

Technische wijzigingen voorbehouden.
