Producttype	Professionele LED-projector met dimmen en kleurmenging
Merk	Chauvet
Model	Ovation F-55FC
Voeding	100-240 VAC, 50/60 Hz (universeel)
Stroomverbruik	Niet gespecificeerd in de handleiding
Zekering	Vervangbaar (type niet gespecificeerd)
Lichtbronnen	LED RGBAL (rood, groen, blauw, amber, limoen)
DMX-persoonlijkheden	1 kanaal, 3 kanalen, 5 kanalen, 7 kanalen, 10 kanalen, 12 kanalen, 13 kanalen, 15 kanalen, HSV
Connectiviteit	DMX, RDM (afstandsbediening), Master/Slave
Belangrijkste functies	Dimmen, stroboscoop, virtuele kleurenwiel (VCW), instelbare kleurtemperatuur, handmatige menger, automatische programma's, witbalans, instelbare LED-frequentie
Maximale omgevingstemperatuur	45 °C (113 °F)
Minimale afstand tot oppervlakken	50 cm (20 inch)
Montage	Handgreep of hangbeugel, gebruik een veiligheidskabel
Beschermingsgraad	Niet gespecificeerd (alleen voor gebruik binnenshuis)
Gewicht	Niet gespecificeerd
Display	Scherm met instelbare achtergrondverlichting
Onderhoud en reiniging	Reinig de lenzen met een zachte doek; vermijd vocht en stof; haal de stekker uit het stopcontact voor reiniging
Veiligheid	Niet openen, niet in de lichtbron kijken, na transport laten acclimatiseren, gebruiken in een geventileerde ruimte, niet aansluiten op een externe dimmer
Garantie	Beperkte garantie (raadpleeg de website voor de voorwaarden)
Algemene informatie	Referentiehandleiding inbegrepen; volledige handleiding beschikbaar op www.chauvetprofessional.com

Veelgestelde vragen - Ovation F-55FC Chauvet

Hoe stel ik het DMX-adres van de Ovation F-55FC in?

Ga naar het hoofdmenu, selecteer DMX Address en kies een adres tussen 001 en 512. De maximale waarde wordt beperkt door de gekozen persoonlijkheid.

Wat zijn de beschikbare DMX-persoonlijkheden?

De beschikbare persoonlijkheden zijn: 1 kanaal, 3 kanalen, 5 kanalen, 7 kanalen, 10 kanalen, 12 kanalen, 13 kanalen, 15 kanalen en HSV. Elk biedt een andere kanaalbesturing.

Hoe gebruik ik het virtuele kleurenwiel (VCW)?

Selecteer in het menu Virtual Color Wheel. U kunt kiezen uit meer dan 30 vooraf gedefinieerde kleuren (bijv. C3050 - Md Yellow) en de intensiteit regelen met het dimmerkanaal.

Kan ik de kleurtemperatuur regelen?

Ja, de Ovation F-55FC biedt vooraf ingestelde kleurtemperaturen van 2800K tot 6500K, toegankelijk via het menu Color Temperature of via een DMX-kanaal in sommige persoonlijkheden.

Hoe vervang ik de zekering?

Haal de stekker uit het stopcontact, gebruik een Phillips-schroevendraaier nr. 2 om het deksel van de zekeringhouder los te draaien, vervang de defecte zekering door een nieuwe equivalente zekering en draai het deksel weer vast.

Wat moet ik doen als het apparaat niet aangaat?

Controleer de voedingsaansluiting, de zekering en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat het apparaat is aangesloten op een beveiligd en geaard stopcontact. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Wordt de behuizing normaal heet?

Ja, de behuizing wordt warm tijdens gebruik. Zorg voor voldoende ventilatie (50 cm van oppervlakken) en plaats geen brandbare materialen binnen 50 cm.

Hoe gebruik ik de Master/Slave-modus?

Stel in het menu één apparaat in op Master (het ontvangt DMX-signalen) en de andere op Slave. Verbind ze in serie via DMX. De master bestuurt de slaves.

Kan ik dit apparaat buitenshuis gebruiken?

Nee, de Ovation F-55FC is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of overmatige hitte.

Hoe reset ik het apparaat naar de fabrieksinstellingen?

Ga naar het menu Reset Factory en selecteer Yes. Dit wist alle aangepaste instellingen en herstelt de standaardwaarden.

GEBRUIKSAANWIJZING Ovation F-55FC Chauvet

Over deze handleiding

De Ovation F-55FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen,(bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Frankrijk, Duitsland, Benelux of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contact informatie.

Wat is inbegrepen

• Ovation F-55FC
  • G e l f r a m e
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation F-55FC kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation F-55FC gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1 Ch, 3 Ch, 5 Ch, 7 Ch, 10Ch, 12Ch, 13Ch, 15Ch, en HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation F-55FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation F-55FC ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Virtueel kleurenwiel

De Ovation F-55FC ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.

De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

DMX kanaalwaarde	Weergave weergeven	Rode waarde	Groene waarde	Blauwe waarde	Amber waarde	Lime waarde
000 ⇔ 005 -- 000	000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue 2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur-kaart

DMX kanaalwaarde	Weergave weergeven	Rode waarde	Groene waarde	Blauwe waarde	Amber waarde	Lime waarde
000 ⇔ 005 -- 000	000 000 000 000 000
006 ⇔ 025	2800K	195	177	154	255	255
026 ⇔ 050	3000K	191	186	161	255	255
051 ⇔ 075	3200K	186	195	169	255	255
076 ⇔ 100	3500K	181	205	179	255	255
101 ⇔ 125	4000K	175	221	192	255	255
126 ⇔ 150	4500K	169	231	204	255	255
151 ⇔ 175	5000K	163	239	213	255	255
176 ⇔ 200	5600K	157	247	223	255	255
201 ⇔ 225	6000K	154	251	230	255	255
226 ⇔ 250	6500K	153	255	238	255	255
251 ⇔ 255	--	000	000	000	000	000

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

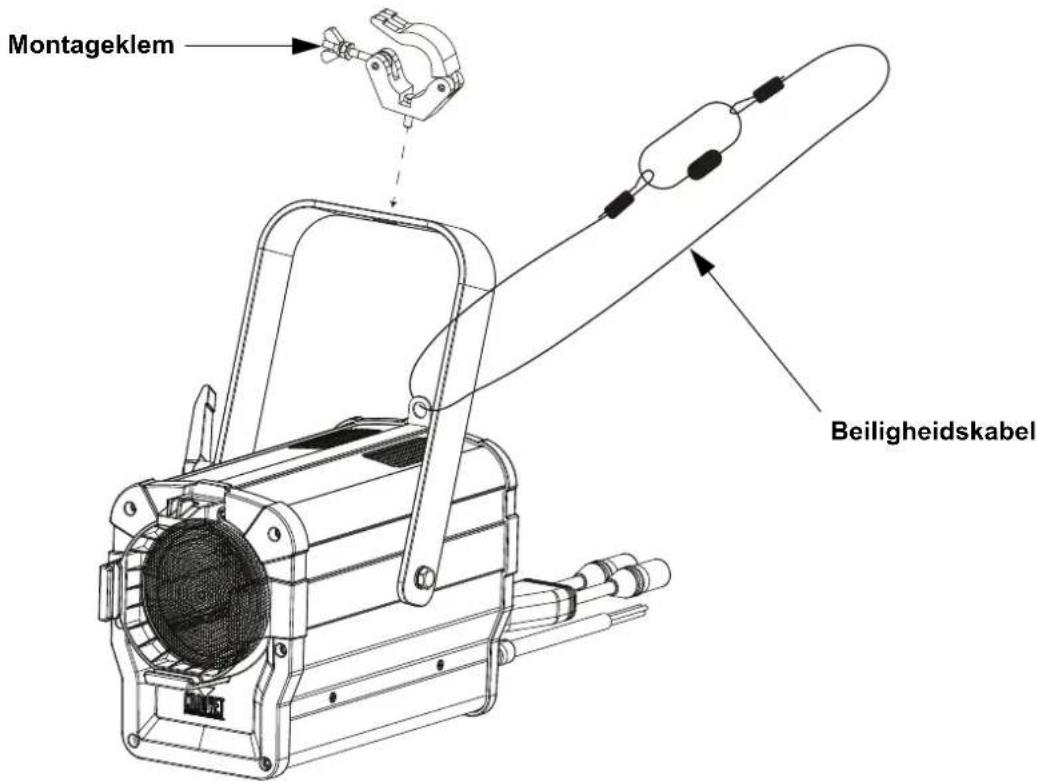

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/Montagediagram van het product

Montageklem Beiligheidskabel

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Hoofdniveau	Programmeerniveaus Beschrijving
DMX Address	Address 001-512*				Selecteer het DMX-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1 Ch	Virtual Color Wheel		_____	1-kanaal: dimmer. Zie Kleurenkaart
		Color Temperature ____		_____ Zie Kleurtemperatuur-kaart____
		Manual Color Mixer	Red	000-255	Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%)
			Green
			Blue
			Amber
			Lime
	3 Ch				3-kanaal: dimmer, virtuele kleurenwiel, kleurtemperatuur
	5 Ch 5-kanaal: RGBAL
	7 Ch 7-kanaal: RGBAL, dimmer, stroboscoop
	10Ch				10-kanaal: 16-bits dimmer, RGBAL, virtuele kleurenwiel, kleurtemperatuur, stroboscoop
	12Ch				12-kanaal: RGBAL, dimmer, virtuele kleurenwiel, kleurtemperatuur, stroboscoop, programma's, programmasnelheid, dimmersnelheid
	13Ch				13-kanaal: 16-bits RVBAL en dimmer, stroboscoop
	15Ch				15-kanaal: 16-bits RGBAL en dimmer, virtuele kleurenwiel, kleurtemperatuur stroboscoop
	HSV 3-kanaal: tint, verzadiging, waarde
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow		Dimmer 000-255	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
Hoofdniveau	Programmeerniveaus				Beschrijving
Virtual Color Wheel (vervolg)	Color Temperature	2800K		Dimmer 000-255	Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		000-255	Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		1-100		Selecteert automatische programma's en automatische programmasnelheid
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Master/Slave	Master Master-modus
	Slave Slave-modus
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1 Snelle dimmer-kromme
	Dimmer 2 Gemiddelde dimmer-kromme
	Dimmer 3 Langzame dimmer-kromme
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	125-255		Stelt de maximum waarde van de rode LED in
		Green			Stelt de maximum waarde van de groene LED in
		Blue			Stelt de maximum waarde van de blauwe LED in
		Amber			Stelt de maximum waarde van de amber LED in
		Lime			Stelt de maximum waarde van de lime LED in
LED Frequency	600Hz				Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S				Schakelt de backlight van de display uit na 10s van inactiviteit
	30S				Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min				Schakelt de backlight van de display uit na 2 mins van inactiviteit
	Always On De backlight van de display is altijd aan
Information	Fixture Hours ____. Toont het totale aantal producturen
	Version V__.-V__				Toont de geïnstalleerde softwareversie
	UID ____. Toont het apparaat-ID van het product
	Temperature __°C Toont het product-temperatuur in °C
Factory Setting	No				Geeft de huidige UID #
	Yes				Herstellen naar de fabrieksstandaard

DMX-waarden HSV

Kanaal Functie Waarde Percentage/instelling
1	H	u	e	000 ⇔ 255 0–100%
2 Saturation	000 ⇔ 255 0–100%
3	V	a	l	e

15Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Fijne dimmer 000 ⇔ 255 0–100%
3 Rood 000 ⇔ 255 0–100%
4 Fijn rood 000 ⇔ 255 0–100%
5	Groen	000 ⇔ 255	0–100%
6	Fijn groen	000 ⇔ 255	0–100%
7	Blauw	000 ⇔ 255	0–100%
8	Fijn blauw	000 ⇔ 255	0–100%
9	Amber	000 ⇔ 255	0–100%
10	Fijn amber	000 ⇔ 255	0–100%
11	Lime	000 ⇔ 255	0–100%
12	Fijn Lime	000 ⇔ 255	0–100%
13	Stroboscoop	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
14	Virtueel kleurenwiel	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
15	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart

13Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijne dimmer 000 ⇌ 255 0–100%
3	Rood	000 ⇌ 255	0–100%
4	Fijn rood	000 ⇌ 255	0–100%
5	Groen	000 ⇌ 255	0–100%
6	Fijn groen	000 ⇌ 255	0–100%
7	Blauw	000 ⇌ 255	0–100%
8	Fijn blauw	000 ⇌ 255	0–100%
9	Amber	000 ⇌ 255	0–100%
10	Fijn amber	000 ⇌ 255	0–100%
11	Lime	000 ⇌ 255	0–100%
12	Fijn Lime	000 ⇌ 255	0–100%
13	Stroboscoop	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel

12Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000 ⇔ 255 0–100%
2	R	o	o	d	000 ⇔ 255 0–100%
3	G	r	o	e	n
4	B	l	a	u	w
5	A	m	b	e	r
6	L	i	m	e	000 ⇔ 255 0–100%
7 Stroboscoop					000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam bis snel
8	Virtueel kleurenwiel				000 ⇔ 255 Raadpleeg de sectie Kleurenkaart
9	Kleurtemperatuur				000 ⇔ 255 Raadpleeg de sectie Kleurtemperatuur-kaart
10	Programmes Auto				000 ⇔ 010 Geen functie011 ⇔ 060 Auto 1061 ⇔ 110 Auto 2111 ⇔ 160 Auto 3161 ⇔ 210 Auto 4211 ⇔ 255 Auto 5
11	Autosnelheid				000 ⇔ 255 0–100%
12	Dimmersnelheid*				000 ⇔ 051 Huidige snelheidsmodus van de dimmer052 ⇔ 101 Lineaire dimmer102 ⇔ 152 Niet-lineaire dimcurve 1 (snelst)153 ⇔ 203 Niet-lineaire dimcurve 2204 ⇔ 255 Niet-lineaire dimcurve 3 (langzaamst)

*Houd de gewenste waarde voor de dimmersnelheid 3 seconden vast en laat het daarna los. Dit verandert de instelling van de dimmersnelheid in het menu.

10Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijne dimmer			000 ⇔ 255	0–100%
3	R	o	o d	000 ⇔ 255 0–100%
4	G	r	o e	n	000 ⇔ 255 0–100%
5	B	l	a u	w	000 ⇔ 255 0–100%
6	A	m	b e	r	000 ⇔ 255 0–100%
7	L	i	m e	000 ⇔ 255 0–100%
8 Stroboscoop				000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam bis snel
9	Virtueel kleurenwiel			000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
10	Kleurtemperatuur			000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart

7 Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Rood 000 ⇔ 255 0–100%
3	G	r	o	e	n	000 ⇔ 255 0–100%
4	B	l	a	u	w	000 ⇔ 255 0–100%
5	A	m	b	e	r	000 ⇔ 255 0–100%
6	L	i	m	e	000 ⇔ 255 0–100%
7 Stroboscoop					000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam bis snel

5 Ch

Kanaal Functie Waarde Percentage/instelling
1 Rood	000 ⇔ 255 0–100%
2	G	r	o	e	n	000 ⇔ 255 0–100%
3	B	l	a	u	w	000 ⇔ 255 0–100%
4	A	m	b	e	r	000 ⇔ 255 0–100%
5	L	i	m	e	000 ⇔ 255 0–100%

3 Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000 ⇌ 255 0–100%
2	Virtueel kleurenwiel	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
3	Kleurtemperatuur	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart

1 Ch

Kanaal Functie Waarde Percentage/instelling
1	Dimmer	000 ⇔ 255	0–100%, kleur wordt ingesteld via het menu

Contact Us
