Produkttyp	Professioneller LED-Scheinwerfer mit Dimmen und Farbmischung
Marke	Chauvet
Modell	Ovation F-55FC
Stromversorgung	100-240 V AC, 50/60 Hz (universal)
Stromaufnahme	Im Handbuch nicht angegeben
Sicherung	Austauschbar (Typ nicht angegeben)
Lichtquellen	RGBAL-LEDs (Rot, Grün, Blau, Bernstein, Limette)
DMX-Persönlichkeiten	1 Kanal, 3 Kanäle, 5 Kanäle, 7 Kanäle, 10 Kanäle, 12 Kanäle, 13 Kanäle, 15 Kanäle, HSV
Konnektivität	DMX, RDM (Fernverwaltung), Master/Slave
Hauptfunktionen	Dimmer, Stroboskop, virtuelles Farbrad (VCW), einstellbare Farbtemperatur, manueller Mischer, automatische Programme, Weißabgleich, einstellbare LED-Frequenz
Maximale Umgebungstemperatur	45 °C (113 °F)
Mindestabstand zu Oberflächen	50 cm (20 Zoll)
Montage	Griff oder Aufhängebügel, Sicherungsseil verwenden
Schutzart	Nicht angegeben (nur für Innenbereich)
Gewicht	Nicht angegeben
Display	Bildschirm mit einstellbarer Hintergrundbeleuchtung
Wartung und Reinigung	Linsen mit einem weichen Tuch reinigen; Feuchtigkeit und Staub vermeiden; vor der Reinigung vom Netz trennen
Sicherheit	Nicht öffnen, nicht in die Lichtquelle blicken, nach Transport akklimatisieren lassen, an einem belüfteten Ort verwenden, nicht an einen externen Dimmer anschließen
Garantie	Eingeschränkte Garantie (Bedingungen auf der Website)
Allgemeine Informationen	Referenzhandbuch enthalten; vollständige Anleitung unter www.chauvetprofessional.com

Häufig gestellte Fragen - Ovation F-55FC Chauvet

Wie konfiguriere ich die DMX-Adresse des Ovation F-55FC?

Gehen Sie zum Hauptmenü, wählen Sie DMX Address und dann eine Adresse zwischen 001 und 512. Der Maximalwert wird durch die gewählte Persönlichkeit begrenzt.

Welche DMX-Persönlichkeiten sind verfügbar?

Die verfügbaren Persönlichkeiten sind: 1 Kanal, 3 Kanäle, 5 Kanäle, 7 Kanäle, 10 Kanäle, 12 Kanäle, 13 Kanäle, 15 Kanäle und HSV. Jede bietet eine unterschiedliche Kanalsteuerung.

Wie verwende ich das virtuelle Farbrad (VCW)?

Wählen Sie im Menü Virtual Color Wheel. Sie können aus über 30 vordefinierten Farben wählen (z.B. C3050 - Md Yellow) und die Intensität mit dem Dimmer-Kanal einstellen.

Kann ich die Farbtemperatur steuern?

Ja, der Ovation F-55FC bietet voreingestellte Farbtemperaturen von 2800K bis 6500K, zugänglich über das Menü Color Temperature oder über einen DMX-Kanal in bestimmten Persönlichkeiten.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Netz, verwenden Sie einen Kreuzschlitzschraubendreher Nr. 2, um die Abdeckung des Sicherungshalters zu lösen, ersetzen Sie die defekte Sicherung durch eine gleichwertige neue und schrauben Sie die Abdeckung wieder fest.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie die Netzverbindung, die Sicherung und ob der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass das Gerät an eine geschützte und geerdete Steckdose angeschlossen ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Support.

Erwärmt sich das Gehäuse normal?

Ja, das Gehäuse wird im Betrieb heiß. Sorgen Sie für ausreichende Belüftung (50 cm von Oberflächen) und platzieren Sie keine brennbaren Materialien in einem Abstand von weniger als 50 cm.

Wie verwende ich den Master/Slave-Modus?

Stellen Sie im Menü ein Gerät auf Master (es empfängt DMX-Signale) und die anderen auf Slave. Verbinden Sie sie über DMX in Reihe. Der Master steuert die Slaves.

Kann ich dieses Gerät im Freien verwenden?

Nein, der Ovation F-55FC ist nur für den Innenbereich ausgelegt. Setzen Sie ihn nicht Regen, Feuchtigkeit oder übermäßiger Hitze aus.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Gehen Sie zum Menü Reset Factory und wählen Sie Yes. Dadurch werden alle benutzerdefinierten Einstellungen gelöscht und die Standardwerte wiederhergestellt.

BEDIENUNGSANLEITUNG Ovation F-55FC Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation F-55FC finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  • NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
  • VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
  • Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20).
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Ovation F-55FC
• Gel-Rahmen
• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Ovation F-55FC kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation F-55FC nutzt zur Steuerung seiner Kontrollpersönlichkeiten: 1 Ch, 3 Ch, 5 Ch, 7 Ch, 10Ch, 12Ch, 13Ch, 15Ch, und HSV eine 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation F-55FC verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Ovation F-55FC unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Virtuelles Farbrad (VCW)

Der Ovation F-55FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Standalone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten. Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Sie können die Gesamtintensität des Ovation anpassen, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie unsere vorgemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass unsere vorgemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Tabelle: Virtuelles Farbrad

DMX-Kanal-Wert	Anzeige auf Display	Roter Wert	Grüner Wert	Blauer Wert	Bernsteinfarbener Wert	Neongrüner Wert
000 ⇔ 005 --	000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue 2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich weißglühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur-Tabelle

DMX-Kanal-Wert	Anzeige auf Display Roter Wert Grüner Wert Blauer Wert				Bernsteinfarbener Wert	Neongrüner Wert
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	195	177	154	255	255
026 ⇔ 050	3000K	191	186	161	255	255
051 ⇔ 075	3200K	186	195	169	255	255
076 ⇔ 100	3500K	181	205	179	255	255
101 ⇔ 125	4000K	175	221	192	255	255
126 ⇔ 150	4500K	169	231	204	255	255
151 ⇔ 175	5000K	163	239	213	255	255
176 ⇔ 200	5600K	157	247	223	255	255
201 ⇔ 225	6000K	154	251	230	255	255
226 ⇔ 250	6500K	153	255	238	255	255
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens ein Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

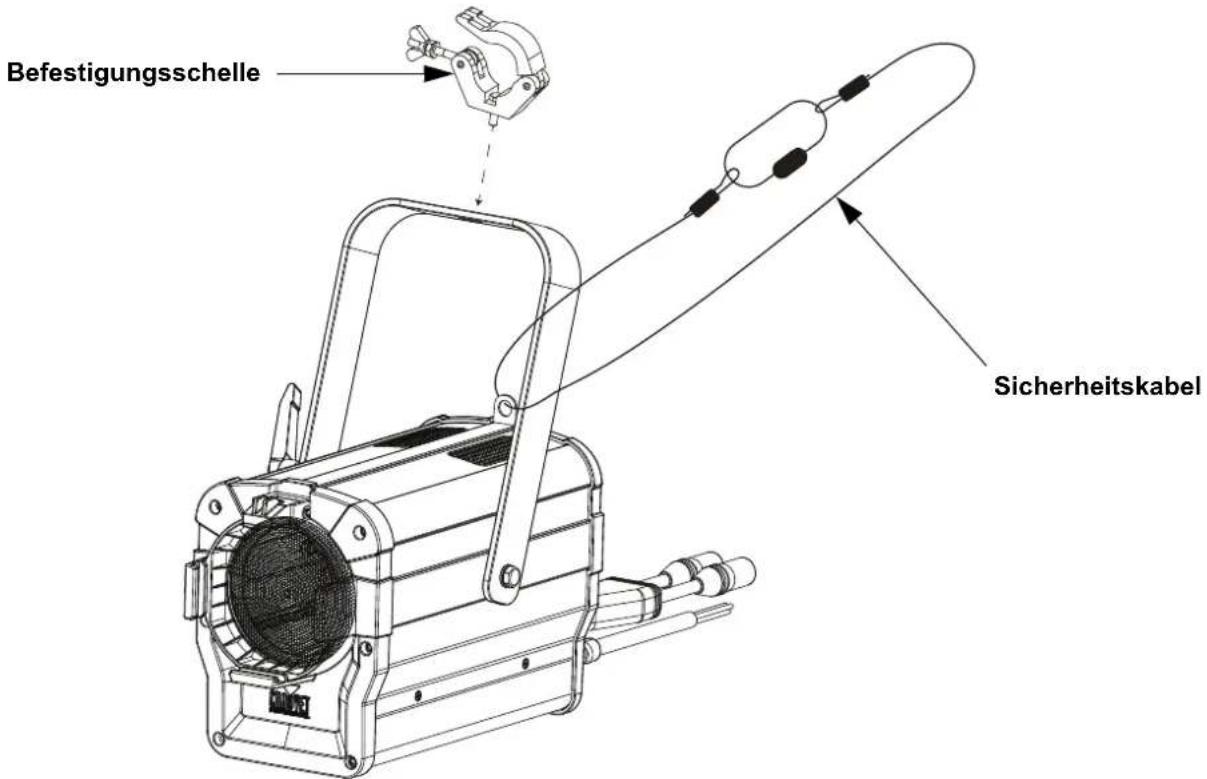

Montageansicht

Befestigungsschelle Sicherheitskabel

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
DMX Address	Address 001-512*				Wählt die DMX-Adresse aus (*der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	1 Ch	Virtual Color Wheel ____		____	1-Kanal: Dimmer. SieheTabelle: Virtuelles Farbrad
		Color Temperature		____	SieheFarbtemperatur-Tabelle
		Manual Color Mixer	Red	000-255	Kombiniert rote, grüne, blaue, bernsteinfarbene und neongrüne Farben zu einer benutzerdefinierten Farbe
			Green
			Blue
			Amber
			Lime
	3 Ch				3-Kanal: Dimmer, Virtuelles Farbrad, Farbtemperatur
	5 Ch 5-Kanal: RGBAL
	7 Ch 7-Kanal: RGBAL, Dimmer, Stroboskopeffekt
	10Ch				10-Kanal: 16-Bit Dimmer, RGBAL, Virtuelles Farbrad, Farbtemperatur, Stroboskopeffekt
	12Ch				12-Kanal: RGBAL, Dimmer, Virtuelles Farbrad, Farbtemperatur, Stroboskopeffekt, Auto-Programm, Auto-Geschwindigkeit, Dimmungs-Geschwindigkeit
	13Ch				13-Kanal: 16-Bit RGBAL und Dimmer, Stroboskopeffekt
	15Ch				15-Kanal: 16-Bit RGBAL und Dimmer, Virtuelles Farbrad, Farbtemperatur, Stroboskopeffekt
	HSV 3-Kanal: Farbton, Farbsättigung, Farbwert
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow		Dimmer000-255	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den AbschnittTabelle: Virtuelles Farbrad
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
Hauptebene	Programmierebenen Beschreibung
Virtual Color Wheel (Fortsetzung)	Color Temperature	2800K		Dimmer 000-255	Voreinstellung der weißen Farbtemperaturen. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Farbtemperatur-Tabelle
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		000-255	Kombiniert rote, grüne, blaue, bernsteinfarbene und neongrüne Farben zu einer benutzerdefinierten Farbe
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		1-100		Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Master/Slave	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Mode	Off Linear dimmer
	Dimmer 1 Schnelle Dimmerkurve
	Dimmer 2 Mittlere Dimmerkurve
	Dimmer 3 Langsame Dimmerkurve
White Balance	Off				Verwendet die werksseitig voreingestellte Standardeinstellung "Weiß"
	Manual	Red	125-255		Stellt den maximalen Wert der roten LED ein
		Green			Stellt den maximalen Wert der grünen LED ein
		Blue			Stellt den maximalen Wert der blauen LED ein
		Amber			Stellt den maximalen Wert der bernsteinfarbenen LED ein
		Lime			Stellt den maximalen Wert der neongrünen LED ein
LED Frequency	600Hz				Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S				Damit wird die Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S				Damit wird die Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2Min				Damit wird die Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	Always On				Hintergrundbeleuchtung der Anzeige immer an
Information	Fixture Hours _ _ _ _				Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version V._.-V._		Zeigt die aktuelle Firmware-Version an
	UID _ _ _ _ _ _		Zeigt die Geräte-UID an
	Temperature _ _ °C		Zeigt die Produkttemperatur in °C
Factory Setting	No				Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

3-Zellen-DMX-Werte HSV

Kanal Funktion Wert Prozent/Einstellung
1	F	a	r	b	t	o	n 000 ⇔ 255 0–100%
2 Farbsättigung 000 ⇔ 255 0–100%
3	F	a	r	b	w	e	r t 000 ⇔ 255 0–100%

15Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t	000 ⇔ 255 0–100%
4 Feine rot 000 ⇔ 255 0–100%
5	Grün	000 ⇔ 255	0–100%
6	Feine grün	000 ⇔ 255	0–100%
7	Blau	000 ⇔ 255	0–100%
8	Feine blau	000 ⇔ 255	0–100%
9	Bernsteinfarben	000 ⇔ 255	0–100%
10	Feine bernsteinfarben	000 ⇔ 255	0–100%
11	Neongrün	000 ⇔ 255	0–100%
12	Feine neongrün	000 ⇔ 255	0–100%
13	Stroboskop	000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskopeffekt, langsam bis schnell
14	Virtuelles Farbrad	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
15	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle

13Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t	000 ⇔ 255 0–100%
4 Feine rot 000 ⇔ 255 0–100%
5	Grün	000 ⇔ 255	0–100%
6	Feine grün	000 ⇔ 255	0–100%
7	Blau	000 ⇔ 255	0–100%
8	Feine blau	000 ⇔ 255	0–100%
9	Bernsteinfarben	000 ⇔ 255	0–100%
10	Feine bernsteinfarben	000 ⇔ 255	0–100%
11	Neongrün	000 ⇔ 255	0–100%
12	Feine neongrün	000 ⇔ 255	0–100%
13	Stroboskop	000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskopeffekt, langsam bis schnell

12Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R o t		000 ⇔ 255 0–100%
3	G r ü n		000 ⇔ 255 0–100%
4	B l a u		000 ⇔ 255 0–100%
5 Bernsteinfarben 000 ⇔ 255 0–100%
6 Neongrün 000 ⇔ 255 0–100%
7 Stroboskop			000 ⇔ 010	Keine Funktion
			011 ⇔ 255	Stroboskopeffekt, langsam bis schnell
8	Virtuelles Farbrad		000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
9	Farbtemperatur		000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Auto-Programme		000 ⇔ 010	Keine Funktion
			011 ⇔ 060	Autoprogramm 1
			061 ⇔ 110	Autoprogramm 2
			111 ⇔ 160	Autoprogramm 3
			161 ⇔ 210	Autoprogramm 4
			211 ⇔ 255	Autoprogramm 5
11	Auto-Geschwindigkeit		000 ⇔ 255	0–100%
12	Dimmungs-geschwindigkeit*		000 ⇔ 051	Aktuelle Dimmergeschwindigkeit
			052 ⇔ 101	Dimmer-Geschwindigkeits-Modus aus
			102 ⇔ 152	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
			153 ⇔ 203	Dimmer-Geschwindigkeits-Modus 2
			204 ⇔ 255	Dimmer-Geschwindigkeits-Modus 3 (langsamste)

*Gewünschte Dimmungsgeschwindigkeit für 3 Sekunden halten und dann loslassen. Damit wird die Einstellung der Dimmungsgeschwindigkeit im Menü geändert.

10Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	R o t	000 ⇔ 255 0–100%
4	G r ü n	000 ⇔ 255 0–100%
5	B l a u	000 ⇔ 255 0–100%
6 Bernsteinfarben 000 ⇔ 255 0–100%
7 Neongrün 000 ⇔ 255 0–100%
8 Stroboskop		000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskopeffekt, langsam bis schnell
9	Virtuelles Farbrad	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
10	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle

7 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R o t			000 ⇔ 255 0–100%
3	G r ü n			000 ⇔ 255 0–100%
4	B l a u			000 ⇔ 255 0–100%
5	B e r n			s t	e i n f a r b e n
6 Neongrün 000 ⇔ 255 0–100%
7 Stroboskop				000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskopeffekt, langsam bis schnell

5 Ch

Kanal Funktion Wert Prozent/Einstellung
1	Rot	000 ⇔ 255	0–100%
2	Grün	000 ⇔ 255	0–100%
3	Blau	000 ⇔ 255	0–100%
4	B e r n	s t	e i n f a r b e n
5 Neongrün 000 ⇔ 255 0–100%

3 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Virtuelles Farbrad	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
3	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle

1 Ch

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%, Farb eingestellt von Menü

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
