Tipo de producto	Proyector LED profesional con atenuación y mezcla de colores
Marca	Chauvet
Modelo	Ovation F-55FC
Alimentación eléctrica	100-240 VCA, 50/60 Hz (universal)
Consumo	No especificado en el manual
Fusible	Reemplazable (tipo no especificado)
Fuentes de luz	LED RVBAL (rojo, verde, azul, ámbar, lima)
Personalidades DMX	1 canal, 3 canales, 5 canales, 7 canales, 10 canales, 12 canales, 13 canales, 15 canales, HSV
Conectividad	DMX, RDM (gestión remota), Maestro/Esclavo
Funciones principales	Atenuación, estroboscopio, rueda de colores virtuales (VCW), temperatura de color ajustable, mezclador manual, programas automáticos, balance de blancos, frecuencia LED ajustable
Temperatura ambiente máxima	45 °C (113 °F)
Distancia mínima de las superficies	50 cm (20 pulgadas)
Montaje	Asa o horquilla de suspensión, usar un cable de seguridad
Índice de protección	No especificado (solo uso en interiores)
Peso	No especificado
Pantalla	Pantalla con retroiluminación ajustable
Mantenimiento y limpieza	Limpiar las lentes con un paño suave; evitar la humedad y el polvo; desconectar antes de limpiar
Seguridad	No abrir, no mirar la fuente de luz, dejar aclimatar después del transporte, usar en un lugar ventilado, no conectar a un atenuador externo
Garantía	Garantía limitada (consulte el sitio web para conocer las condiciones)
Información general	Manual de referencia incluido; manual completo disponible en www.chauvetprofessional.com

Preguntas frecuentes - Ovation F-55FC Chauvet

¿Cómo configurar la dirección DMX del Ovation F-55FC?

Vaya al menú principal, seleccione DMX Address, luego elija una dirección entre 001 y 512. El valor máximo está limitado por la personalidad elegida.

¿Cuáles son las personalidades DMX disponibles?

Las personalidades disponibles son: 1 canal, 3 canales, 5 canales, 7 canales, 10 canales, 12 canales, 13 canales, 15 canales y HSV. Cada una ofrece un control diferente de los canales.

¿Cómo usar la rueda de colores virtuales (VCW)?

En el menú, seleccione Virtual Color Wheel. Puede elegir entre más de 30 colores predefinidos (ej. C3050 - Md Yellow) y ajustar la intensidad con el canal de atenuación.

¿Puedo controlar la temperatura de color?

Sí, el Ovation F-55FC ofrece temperaturas de color preestablecidas de 2800K a 6500K, accesibles a través del menú Color Temperature o mediante un canal DMX en ciertas personalidades.

¿Cómo reemplazar el fusible?

Desconecte el aparato, use un destornillador Phillips n.° 2 para destornillar la tapa del portafusibles, reemplace el fusible defectuoso por uno nuevo equivalente, luego vuelva a atornillar la tapa.

¿Qué hacer si el aparato no se enciende?

Verifique la conexión de alimentación, el fusible y que el disyuntor no haya saltado. Asegúrese de que el aparato esté conectado a un tomacorriente protegido y con conexión a tierra. Si el problema persiste, comuníquese con el soporte técnico.

¿El gabinete se calienta normalmente?

Sí, el gabinete se calienta durante el funcionamiento. Asegure una ventilación adecuada (50 cm de las superficies) y no coloque materiales inflamables a menos de 50 cm.

¿Cómo usar el modo Maestro/Esclavo?

En el menú, configure un aparato en modo Master (recibe las señales DMX) y los otros en modo Slave. Conéctelos en serie a través de DMX. El maestro controla los esclavos.

¿Puedo usar este aparato en exteriores?

No, el Ovation F-55FC está diseñado solo para uso en interiores. No lo exponga a la lluvia, la humedad o al calor excesivo.

¿Cómo restablecer el aparato a los ajustes de fábrica?

Vaya al menú Reset Factory y seleccione Yes. Esto borrará todas las configuraciones personalizadas y restaurará los valores predeterminados.

MANUAL DE USUARIO Ovation F-55FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation F-55FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NNO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
  • Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, Francia, Alemania, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation F-55FC
• Marco de Gel
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation F-55FC funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation F-55FC usa una conexión de datos DMX normal para sus personalidades: 1 Ch, 3 Ch, 5 Ch, 7 Ch, 10Ch, 12Ch, 13Ch, 15Ch, y HSV. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation F-55FC usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation F-55FC admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Rueda de Color Virtual (VCW)

El Ovation F-55FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación. Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de Colores

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005 -- 000	000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue 2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005 -- 000	000 000 000 000
006 ⇔ 025	2800K	195	177	154	255	255
026 ⇔ 050	3000K	191	186	161	255	255
051 ⇔ 075	3200K	186	195	169	255	255
076 ⇔ 100	3500K	181	205	179	255	255
101 ⇔ 125	4000K	175	221	192	255	255
126 ⇔ 150	4500K	169	231	204	255	255
151 ⇔ 175	5000K	163	239	213	255	255
176 ⇔ 200	5600K	157	247	223	255	255
201 ⇔ 225	6000K	154	251	230	255	255
226 ⇔ 250	6500K	153	255	238	255	255
251 ⇔ 255	--	000	000	000	000	000

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

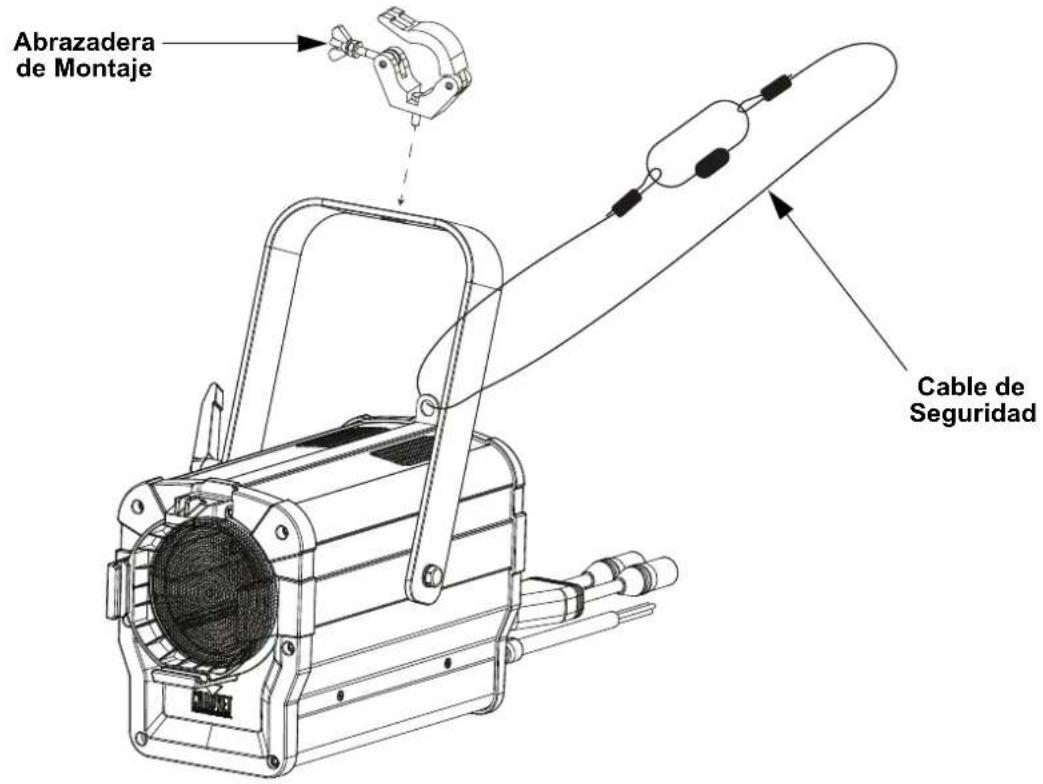

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
DMX Address	Address 001-512*				Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1 Ch	Virtual Color Wheel		_ _ _ _ _ _ _	1-canale: atenuador. Vea Tabla de Colores
		Color Temperature		_ _ _ _ _ _ _	Vea Gráfico de temperaturas de color
		Manual Color Mixer	Red	000-255	Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
			Green
			Blue
			Amber
			Lime
	3 Ch				3-canales: atenuador, VCW, temperatura de color
	5 Ch 5-canales: control RVAAL
	7 Ch				7-canales: control RVAAL, atenuador, estroboscopio
	10Ch				10-canales: control RVAAL, atenuador, fino atenuador, estroboscopio, VCW, temperatura de color
	12Ch				12-canales: control RVAAL, atenuador, estroboscopio, VCW, temperatura de color, programas automática, velocidad automática, velocidad atenuador
	13Ch				13-canales: 16-bit-control RVAAL, atenuador, estroboscopio
	15Ch				15-canales: control RVAAL, 16-bit-control RVAAL, atenuador, fino atenuador, estroboscopio, VCW, temperatura de color
	HSV 3-				canales: hue, saturation, value
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow		Dimmer 000-255	Rueda de Color Virtual simula la emisión de cada gel de color. Consulte la sección Tabla de Colores para ver los valores específicos.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
Nivel Principal	Niveles de Programación				Descripción
Virtual Color Wheel (cont.)	Color Temperature	2800K		Dimmer 000-255	Temperaturas de color blanco Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		000-255	Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		1-100		Selecciona programas automáticos y velocidad de programas automáticos
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Master/Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Mode	Off Atenuador lineal
	Dimmer 1 Curva de atenuador rápida
	Dimmer 2 Curva de atenuador media
	Dimmer 3 Curva de atenuador lenta
White Balance	Off				Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red		valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope
		Green Establece el valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor máximo de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de visual
		Blue Establece el valor máximo de valor máximo de valor máximo de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de visual
		Amber Establece el valor máximo de valor máximo de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de visual
		Lime Establece el valor máximo de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de valor microscope de visual
LED Frequency	600Hz				Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S				Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S				Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min				Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On				Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours _ _ _				Muestra el nombre total de las horas del producto
	Version V._.-V_		Muestra instalada la versión de software
	UID _ _ _ _ _		Muestra el ID del dispositivo
	Temperature		°C		Muestra el temperatura del producto en °C
Reset Factory	No				Muestra actual UID #
	Yes				Reinicia a la configuración de fábrica

Valores DMX

HSV

Canal Función Valor Porcentaje/Configuración
1	H	u	e	000 ⇔ 255 0–100%
2 Saturation	000 ⇔ 255 0–100%
3	V	a	l	e

15Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	000 ⇔ 255 0–100%
4	Rojo fino	000 ⇔ 255	0–100%
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Limón	000 ⇔ 255	0–100%
12	Limón fino	000 ⇔ 255	0–100%
13	Estroboscopio	000 ⇔ 010	Sin funciónLento a rápido
		011 ⇔ 255
14	Rueda de Color Virtual	000 ⇔ 255	Consulte la secciónTabla de Colores
15	Temperatura de Color	000 ⇔ 255	Consulte el apartadoGráfico de temperaturas de color

13Ch

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	000 ⇔ 255 0–100%
4	Rojo fino	000 ⇔ 255	0–100%
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Limón	000 ⇔ 255	0–100%
12	Limón fino	000 ⇔ 255	0–100%
13	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Lento a rápido

12Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o		000 ⇔ 255 0–100%
3	V e r d		e	000 ⇔ 255 0–100%
4 Azul	000 ⇔ 255 0–100%
5	Á m b a		r	000 ⇔ 255 0–100%
6	L i m ó		n	000 ⇔ 255 0–100%
7 Estroboscopio			000 ⇔ 010 Sin función011 ⇔ 255 Lento a rápido
8	Rueda de Color Virtual		000 ⇔ 255 Consulte la sección Tabla de Colores
9	Temperatura de Color		000 ⇔ 255 Consulte el apartado Gráfico de temperaturas de color
10	Programas Automática		000 ⇔ 010 No function011 ⇔ 060 Auto programas 1061 ⇔ 110 Auto programas 2111 ⇔ 160 Auto programas 3161 ⇔ 210 Auto programas 4211 ⇔ 255 Auto programas 5
11	Velocidad Automática		000 ⇔ 255 0–100%
12	Modo Atenuador*		000 ⇔ 051 Modo de velocidad del atenuador actual052 ⇔ 101 Atenuador lineal102 ⇔ 152 Curva de atenuación no-lineal 1 (la más rápida)153 ⇔ 203 Curva de atenuación no-lineal 2204 ⇔ 255 Curva de atenuación no-lineal 3

*Mantenga el valor deseado de la modo del atenuador durante 3 segundos, y luego suelte. Esto cambia la configuración de modo de atenuador en el menú.

10Ch

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000 ⇔ 255 0–100%
4	V e r d	e	000 ⇔ 255 0–100%
5 Azul	000 ⇔ 255 0–100%
6	Á m b a	r	000 ⇔ 255 0–100%
7	L i m ó	n	000 ⇔ 255 0–100%
8 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Lento a rápido
9	Rueda de Color Virtual	000 ⇔ 255	Consulte la sección Tabla de Colores
10	Temperatura de Color	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color

7 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o			000 ⇔ 255 0–100%
3	V e r d			e	000 ⇔ 255 0–100%
4	A z u l			000 ⇔ 255 0–100%
5	Á m b a			r	000 ⇔ 255 0–100%
6	Limón			000 ⇔ 255	0–100%
7 Estroboscopio				000 ⇔ 010	Sin función
				011 ⇔ 255	Lento a rápido

5 Ch

Canal	Función				Valor	Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3	A	z	u	l	000 ⇔ 255 0–100%
4	Á	m	b	a	r	000 ⇔ 255 0–100%
5	Limón				000 ⇔ 255	0–100%

3 Ch

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Rueda de Color Virtual	000 ⇔ 255	Consulte la sección Tabla de Colores
3	Temperatura de Color	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color

1 Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%, configura el color desde la pantalla de menú

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]
