GEBRUIKSAANWIJZING WELL Panel Chauvet

Over deze handleiding

De WELL Panel Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
• De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.
• De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

RF-blootstellingswaarschuwing voor Noord-Amerika en Australië

Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• WELL Panel
• Seetronic Powerkon IP65 stroomsnoer

• Kleurenmengfilterlens

• Omegabeugel met bevestigingsapparatuur

• Beknopte handleiding

AC-Stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt maximaal 9 WELL Panel-producten koppelen aan 120 V, 17 producten aan 230 V of 18 producten aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Opmerkingen over het laden van de accu

Dit product is uitgerust met een ingebouwde oplaadbare lithium-ion accu.

• Gebruik de accu als het accupercentage onder de 10% ligt.
• Voor het beste resultaat moet de accu opgeladen worden in een temperatuur tussen 0 °C en 35 °C.
• Bij het opladen van de accu moet het product ten minste 1 m van open vuur of een hete plaat gehouden worden.
• Als de accu helemaal leeg is, mag het apparaat niet direct aangezet worden zodra de lader wordt aangesloten. Laat een leeggelopen accu enkele minuten opladen voordat u het apparaat aanzet.
• Tijdens het opladen kan het apparaat warm worden. Dit is normaal en is niet van invloed op de levensduur of prestaties van het apparaat. Als de accu warmer worden dan normaal kan de oplader het opladen stoppen.
• Bij het opladen van de accu moet u het deksel van de opbergkoffer open houden.
• Laad de accu altijd op met het product rechtop.
• Laad de accu niet langer op dan 24 uur.
• Dit product mag alleen onder toezicht worden geladen. Laat het NOOIT onbeheerd of ongecontroleerd laden.

Opmerkingen over de opslag

• Bewaar opgeladen product(en) in een droge omgeving, uit de buurt van direct zonlicht.
  • Voordat u de accu opbergt kunt u deze het beste opladen of ontladen tot 50% van het accuvermogen.
• Lithium-lon-accu's ontladen langzaam (zelfontlading) wanneer ze niet gebruikt worden of tijdens opslag. Controleer de oplaadstatus van de accu regelmatig
• Bewaar de accu bij temperaturen tussen 5 °C en 20 °C.
• Bewaar het product altijd rechtop (≤ 10° kanteling)

Batterij levensduur

Batterij levensduur	Heroplaadtijd
3, 5, 8 of 12 uur	4 uur

DMX-koppeling

De WELL Panel kan met een DMX-controller werken met een normale DMX seriële verbinding of met een draadloze DMX verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De WELL Panel gebruikt een normale of een draadloze DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 4Ch, 8Ch, 12Ch, 13Ch, en 21Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De WELL Panel maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Draadloze bediening

In optimale omstandigheden, kan de WELL Panel werken tot een afstand van 300 m van de W-DMX zender. De W-DMX ontvanger in de WELL Panel moet met de W-DMX zender zijn gekoppeld voor draadloze werking.

Eerste opstelling

1. Schakel de W-DMX-zender in.
2. Sluit de W-DMX-zender aan op een DMX-regelaar.
3. Plaats de WELL Panel binnen 300 m van de W-DMX-zender.
4. Ontkoppel alle DMX-kabels van de WELL Panel.
5. Schakel de WELL Panel in.

Configuratie

1. Ga vanuit het bedieningspaneel van de WELL Panel naar het DMX Address.
2. Kies het startadres, zoals bij elk ander DMX-compatibel product.
3. Ga naar Wireless Setting >Receive On/Off.
4. Kier On. (De aanduiding van de signaalsterkte toont een ? voor de streepjes)
5. Druk op de W-DMX-zender op de resetknop. (De indicator van de signaalsterkte op de WELL Panel toont 3 seconden een 4 voor de streepjes terwijl een verbinding wordt opgestart.)

Koppelen van het product

Als de WELL Panel al is gekoppeld met de W-DMX-zender, toont de indicator voor de signaalsterkte in het midden van het OLED-scherm de signaalsterkte. In dit geval is de WELL Panel al klaar voor gebruik in de draadloze modus.

1. Ga vanuit het bedieningspaneel van de WELL Panel naar Wireless Setting.
2. Kies Reset. (De aanduiding van de signaalsterkte op de WELL Panel toont een ? voor de streepjes)
3. Druk vanuit de W-DMX-zender op (de signaalaanduiding op de zender zal knipperen)
4. Nadat de zender de WELL Panel heeft gevonden, zal de signaalaanduiding op de W-DMX zender onafgebroken branden.
5. De aanduiding voor de signaalsterkte in het midden van het OLED-scherm op de WELL Panel toont de signaalsterkte.

De werking van W-DMX kan worden verstoord of onderbroken door vloeistofmassa's tussen de zender en de ontvanger, zoals water, sneeuw of mensen. Houd het gebied tussen de zender en de ontvanger voor de beste resultaten vrij van vloeistofmassa.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De WELL Panel aondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van Temperatuur en wijzigingen aan de menu opties van DMX Address, DMX Channel, Dimmer Mode, en LED Frequency. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Kleurenmengfilterlens

De kleurenmengfilterlens produceert een zeer gelijkmatig licht die zacht is bij de randen. De kleurenmengfilterlens is eenvoudig te bevestigen met de ingebouwde magneten.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

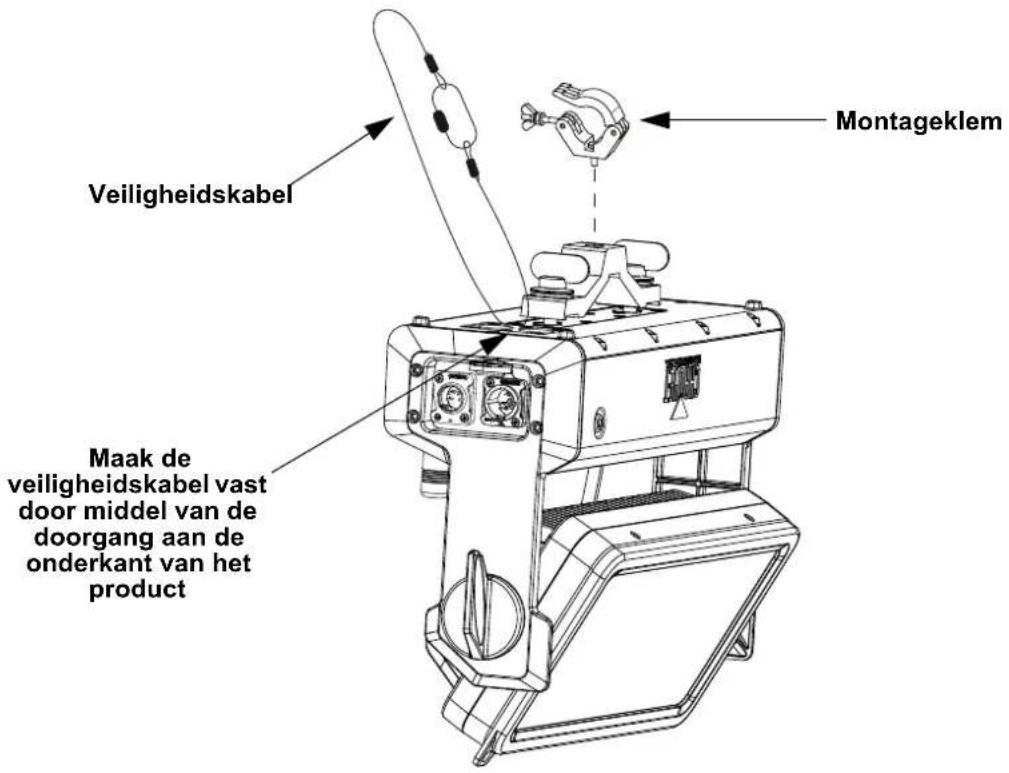

Montagediagram

Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang aan de onderkant van het product Montageklem

Kleurtemperatuur-kaart

DMX-waarde	Weergave op het display
000 ⇔ 005 --
006 ⇔ 025 2800K
026 ⇔ 050 3200K
051 ⇔ 075 3500K
076 ⇔ 100 4000K
101 ⇔ 125 4500K
126 ⇔ 150 5000K
151 ⇔ 175 5600K
176 ⇔ 200 6000K
201 ⇔ 225 6500K
226 ⇔ 255 --

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Beschrijving bedieningspaneel

Toet Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Raadpleeg de productpagina van WELL Panel op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-509				Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	4 Ch 4-kanaal: RGBW
	8 Ch 8-kanaal: 16-bit dimmer, RGBW, stroboscoop, red shift
	12 Ch 12-kanaal: 3-zone RGBW
	13 Ch			13-kanaal: 16-bit dimmer, RGBW, stroboscoop, kleur macro, kleurtemperatuur, programma's, snelheid, dimmersnelheidmodus, red shift
	21 Ch			21-kanaal: 16-bit dimmer, 3-zone RGBW, stroboscoop, kleur macro, kleurtemperatuur, programma's, snelheid, dimmersnelheidmodus, red shift
Static	Fixed Color	R	000-255	Rood
		G Groen
		B		Blauw
		W		Wit
		GB		Groen en blauw
		RB		Rood ed blauw
		RG		Rood en groen
		RGB		Rood, groen en blauw
		RW		Rood en wit
		GW		Groen en wit
		BW		Blauw en wit
		RGW		Rood, groen en wit
		RBW		Rood, blauw en wit
		GBW		Groen, blauw en wit
		RGBW		Rood, groen, blauw en wit
	Color Temperature	2800K	000-255	Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur.
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	000-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren (0-100%)
		Green
		Blue
		White
Auto Show Auto 1-9		001-100		Selecteert automatische programma's en automatische programmasnelheid
Red Shift	On			Zet Red Shift aan of uit(Amber-LED's imiteren lamp bij het dimmen)
	Off
Hoofdniveau	Programmeerniveaus			Beschrijving
Master/Slave	Master DMX-modus (Master)
	Slave Slave-modus
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3			Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
Dimmer Curve	Linear Lineaire dimmer
	Square Dimmer met vierkante curve
	I Squa			Dimmer met omgekeerde vierkante curve
	Scurve Dimmer met S-curve
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	125-255	Stelt de maximum waarde van de rode LED in
		Green Stelt de maximum		waarde van de groene LED in
		Blue Stelt de maximum		waarde van de blauwe LED in
		White Stelt de maximum		waarde van de witte LED in
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Wireless Setting	Receive On/Off		On	Schakelt de DMX-functie aan/uit
			Off
	Receive Reset		No	Schakelt het uit DMX-functie DMX-signaal aan/uit
			Yes
Line Voltage Power Loss Mode	Stay In State			Als de lijnvoeding wegvalt, blijft het armatuur onder accuspanning werken zoals is geprogrammeerd (standaard)
	All At Full			Na 5 seconden verlies van lijnvermogen gaan alle leds naar volledig vermogen (terug naar normale werking wanneer het lijnvermogen hersteld is)
	Dim Out			Na 5 seconden verlies van lijnvermogen zullen de leds in een dimactie van 10 seconden naar zwart vervagen (terug naar normale werking wanneer het lijnvermogen hersteld is)
Run Time	Off Maximale intensiteit, waardoor de batterijduur wordt beperkt
	3 Hours			Verminderde intensiteit, waardoor de gebruiksduur van de batterij wordt beperkt tot 3 uur
	5 Hours			Verminderde intensiteit, waardoor de gebruiksduur van de batterij wordt beperkt tot 5 uur
	8 Hours			Verminderde intensiteit, waardoor de gebruiksduur van de batterij wordt beperkt tot 8 uur
	12 Hours			Verlengt de batterij tot de maximale gebruiksduur van 12 uur
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min			Schakelt de backlight van de display uit na 2 minuten van inactiviteit
	Always On De backlight van de display is altijd aan
Key Lock	On			Vergrendelt het display (wachtwoord is,,,,,)
	Off
Information	Fixture Hours		<__H>	Toont het totale aantal producturen
	Version		<V._>	Toont de geïnstalleerde softwareversie
	UID		<____>	Geeft de huidige UID
Reset Factory	No			Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

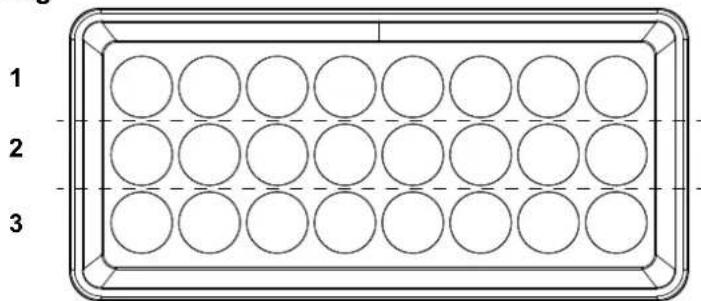

Zones voor DMX-besturing

4Ch	8Ch	12Ch	13Ch	21Ch	Functie	Waarde	Percentage/Instelling
--	9 17	Kleurtemperatuur				000 ⇌ 005 Geen functie006 ⇌ 025 2800K026 ⇌ 050 3200K051 ⇌ 075 3500K076 ⇌ 100 4000K101 ⇌ 125 4500K126 ⇌ 150 5000K151 ⇌ 175 5600K176 ⇌ 200 6000K201 ⇌ 225 6500K226 ⇌ 255 Geen functie
-	-	-	1	0	Automatischprogramma's	000 ⇌ 010 Geen functie011 ⇌ 037 Automatisch programma 1038 ⇌ 064 Automatisch programma 2065 ⇌ 091 Automatisch programma 3092 ⇌ 118 Automatisch programma 4119 ⇌ 145 Automatisch programma 5 (programma 1–4)146 ⇌ 172 Automatisch programma 6173 ⇌ 199 Automatisch programma 7200 ⇌ 226 Automatisch programma 8227 ⇌ 255 Automatisch programma 9 (programma 6–8)
--	11 19	Programmasnelheid 000				⇔ 255	Automatisch programmasnelheid, langzaam tot snel
--	12 20	Dimmermodus				000 ⇌ 051 Voorinstelling van de dimmersnelheid vanaf het displaymenu052 ⇌ 101 Dimmer snelheidsmodus uit102 ⇌ 152 Dimmer snelheidsmodus 1 (snel)153 ⇌ 203 Dimmer snelheidsmodus 2204 ⇌ 255 Dimmer snelheidsmodus 3 (langzaam)
-	8	-	1	3	2 1 R e	000 ⇌ 010 Geen functied 011 ₽ 127 Aan i ft128 ⇌ 255 Uit
