BEDIENUNGSANLEITUNG WELL Panel Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des WELL Panel finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.
- Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Warnung vor Exposition gegenüber HF für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für eine nicht kontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte so installiert und in Betrieb gesetzt werden, dass ein Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper gewährleistet ist. Der Sender darf nicht in der Nähe anderer Antennen oder Sender aufgestellt oder in Verbindung mit anderen Antennen oder Sendern betrieben werden.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder der Mexiko-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken.

Kontaktinformationen finden Sie unter www.chauvetprofessional.com

Packungsinhalt

- WELL Panel

• Seetronic Powerkon IP65-Stromkabel
  • Filterlinse zur Farbmischung

• Omega-Hängebügel mit Befestigungsmaterial

• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 9 WELL Panel-Produkte mit 120 V, 17 Produkte mit 208 V oder 18 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Hinweise zum Aufladen des Akkus

Dieses Gerät verfügt über einen eingebauten Lithium-Ionen-Akku.

• Vermeiden Sie, den Akku auf unter 10 % zu entladen.
• Um optimale Ergebnisse zu erreichen, laden Sie den Akku bei einer Temperatur zwischen 0 und 35 °C auf.
• Achten Sie beim Aufladen des Akkus auf einen Mindestabstand von 1 m von offenem Feuer oder heißen Gegenständen.
• Ist der Akku vollständig entladen, darf das Gerät nicht sofort eingeschaltet werden, wenn es an die Ladestation angeschlossen wird. Warten Sie einige Minuten, bis sich ein vollständig entladener Akku etwas aufgeladen hat, bevor Sie das Gerät einschalten.
• Während des Ladevorgangs kann sich das Gerät aufheizen. Das ist normal und sollte die Lebensdauer oder Leistungsfähigkeit des Geräts nicht beeinträchtigen. Wird der Akku ungewöhnlich warm, schaltet sich die Ladestation automatisch ab.
• Halten Sie beim Laden des Akkus den Deckel der Ladestation geöffnet.
• Beim Laden des Akkus sollte das Gerät immer in aufrechter Position sein.
• Laden Sie den Akku nicht länger als 24 Stunden auf.
• Dieses Produkt darf nur unter Aufsicht aufgeladen werden. Lassen Sie das Gerät während des Aufladens NIEMALS unbeaufsichtigt oder unbeobachtet.

Hinweise zur Aufbewahrung

• Laden Sie das Gerät in einer trockenen Umgebung und ohne direkte Sonneneinstrahlung auf.
• Laden bzw. entladen Sie den Akku für die Lagerung auf ca. 50 % der Akkukapazität.
• Lithium-Ionen-Akkus entladen sich langsam (Selbstentladung), wenn sie nicht in Gebrauch sind oder aufbewahrt werden. Überprüfen Sie routinemäßig den Ladezustand des Akkus.
• Bewahren Sie den Akku bei Temperaturen zwischen 5 und 20 °C auf.
• Lagern Sie das Gerät immer in einer aufrechten Position (max. Neigung: 10 Grad).

Akkulaufzeit

Akkulaufzeit	Ladezeit
3, 5, 8 oder 12 Stunden	4 Stunden

DMX-Verbindung

Der WELL Panel kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Datenverbindung oder eine drahtlose DMX-Verbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der WELL Panel nutzt zur Steuerung seiner DMX-Eigenschaften eine drahtlose DMX-Verbindung oder eine 5-polige DMX-Datenverbindung: 4Ch, 8Ch, 12Ch, 13Ch, und 21Ch. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der WELL Panel verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Drahtloser Betrieb

Unter optimalen Bedingungen kann der WELL Panel in einer Entfernung von bis zu 300 m vom drahtlosen DMX-Sender betrieben werden. Der drahtlose DMX-Empfänger des WELL Panel muss mit dem drahtlosen DMX-Sender für den Drahtlos-Betrieb gekoppelt werden.

Ersteinrichtung

1. Schalten Sie den drahtlosen DMX-Sender ein.
2. Schließen Sie den drahtlosen DMX-Sender an einen DMX-Controller an.
3. Platzieren Sie den WELL Panel in einer Entfernung von maximal 300 m zum drahtlosen DMX-Sender.
4. Schalten Sie den WELL Panel ein.

Konfiguration

1. Rufen Sie auf dem Bedienfeld des WELL Panel DMX Address auf.
2. Wählen Sie wie bei jedem anderen DMX-kompatiblen Gerät die Startadresse aus.
3. Wählen Sie Wireless Setting >Receive On/Off.
4. Wählen Sie On. (Die Signalstärkeanzeige zeigt ein ? vor den Balken an.)
5. Drücken Sie auf die Reset-Taste auf dem drahtlosen DMX-Sender. (Die Signalstärkeanzeige auf dem WELL Panel zeigt für 3 Sekunden, während eine Verbindung hergestellt wird, ein 4 in vor den Balken an.)

Geräte-Pairing

Wurde der WELL Panel bereits mit dem drahtlosen DMX-Sender gekoppelt, zeigt die Signalstärkeanzeige in der Mitte des OLED-Bildschirms die Stärke des Signals an. In diesem Fall ist der WELL Panel bereit für einen Betrieb im Drahtlos-Modus.

Koppeln des WELL Panel mit dem neuen drahtlosen DMX-Sender

1. Rufen Sie auf dem Bedienfeld des WELL Panel Wireless Setting >Receive Reset auf.
2. Wählen Sie Yes. Die Signalstärkeanzeige auf dem WELL Panel zeigt ein ? vor den Balken an.
3. Drücken Sie auf dem drahtlosen DMX-Sender auf (Die Signalanzeige auf dem Sender blinkt).
4. Sobald der Sender den WELL Panel, gefunden hat, leuchtet die Signalanzeige auf dem drahtlosen DMX-Sender dauerhaft.
5. Die Signalstärkeanzeige in der Mitte des OLED-Bildschirms des WELL Panel zeigt die Stärke des Signals an.

Ein drahtloser DMX-Betrieb kann durch Flüssigkeiten o. Ä. zwischen Sender und Empfänger, wie etwa Wasser, Schnee oder Menschen, unterbrochen oder behindert werden. Für beste Ergebnisse sollte daher der Bereich zwischen Sender und Empfänger von Flüssigkeiten o. Ä. freigehalten werden.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der WELL Panel unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Temperatur und zu Änderungen der Menüoptionen DMX Address, DMX Channel, Dimmer Mode und LED Frequency gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Filterlinse zur Farbmischung

Die Filterlinse zur Farbmischung erzeugt ein sehr gleichmäßiges Licht, das an den Kanten weich abfällt. Befestigen Sie die Filterlinse zur Farbmischung einfach mit den eingebauten Magneten.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. durch. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/products.

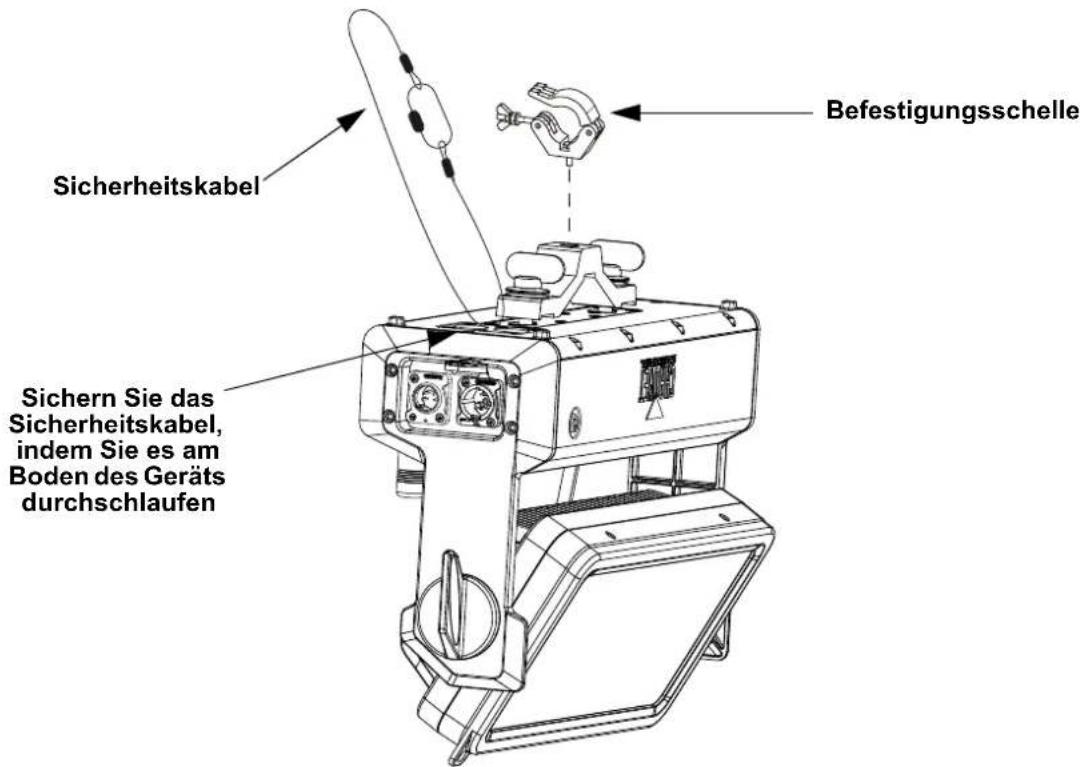

Montageansicht

Sicherheitskabel Sichern Sie das Sicherheitskabel, indem Sie es am Boden des Geräts durchschlaufen Befestigungsschelle

Farbtemperatur-Tabelle

DMX-Wert Display-Anzeige
000 ⇔ 005 --
006 ⇔ 025 2800K
026 ⇔ 050 3200K
051 ⇔ 075 3500K
076 ⇔ 100 4000K
101 ⇔ 125 4500K
126 ⇔ 150 5000K
151 ⇔ 175 5600K
176 ⇔ 200 6000K
201 ⇔ 225 6500K
226 ⇔ 255 --

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Menüstruktur

Die neueste Menükarte finden Sie auf der WELL Panel-produktseite unter www.chauvetprofessional.com.

Hauptebene Programmierebenen Beschreibung
DMX Address 001-509				Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	4 Ch 4-Kanal: RGBW
	8 Ch			8-Kanal: 16-Bit-Dimmer, RGBW, Stroboskopeffekt, roter Übergang
	12 Ch 12-Kanal: 3-Zonen-RGBW
	13 Ch			13-Kanal: 16-Bit-Dimmer, RGBW, Stroboskopeffekt, Farbmakro, Farbtemperatur, Auto-Programm, Auto-Geschwindigkeit, Dimmer-Geschwindigkeit, roter Übergang
	21 Ch			21-Kanal: 16-Bit-Dimmer, 3-Zonen-RGBW, Stroboskopeffekt, Farbmakro, Farbtemperatur, Auto-Programm, Auto-Geschwindigkeit, Dimmer-Geschwindigkeit, roter Übergang
Static	Fixed Color	R	und Blau	Rot
		G Grün
		B Blau
		W Weiß
		GB Grün
		RB Rot und Blau
		RG Rot und Grün
		RGB	000-255	Rot, Grün und Blau
		RW		Rot und Weiß
		GW		Grün und Weiß
		BW		Blau und Weiß
		RGW		Rot, Grün und Weiß
		RBW		Rot, Blau und Weiß
		GBW		Grün, Blau und Weiß
		RGBW		Rot, Grün, Blau und Weiß
	Color Temperature	2800K	000-255	Voreinstellung der weißen Farbtemperaturen. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab.
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	000-255	Kombiniert rote, grüne, blaue und weiße Farben zu einer benutzerdefinierten Farbe
		Green
		Blue
		White
Auto Show	Auto 1-9	001-100		Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
Red Shift	On			Schaltet die rote Umschaltung ein oder aus (gelbe LEDs imitieren beim Dimmen der Lampe)
	Off
Hauptebene	Programmierebenen			Beschreibung
Master/Slave	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1–3			Dimmungskurven Dimmer 1 (schnell) nach Dimmer 3 (langsam)
Dimmer Curve	Linear Liner Dimmer
	Square Quadratischer Kurvendimmer
	I Squa Umkehren Quadratischer Kurvendimmer
	Scurve S Kurvendimmer
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung “Weiß”
	Manual	Red	125–255	Stellt den maximalen Wert der roten LED ein
		Green Stellt den maximalen Wert der grünen LED ein
		Blue Stellt den maximalen Wert der blauen LED ein
		White Stellt den maximalen Wert der weißen LED ein
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Wireless Setting	Receive On/Off		On	Damit aktivieren/deaktivieren Sie drahtloses DMX
			Off
	Receive Reset		No	Damit stellen Sie den Drahtlos-Empfänger zurück
			Yes
Line Voltage Power Loss Mode	Stay In State			Wenn der Netzbetrieb ausgefallen ist, funktioniert das Gerät weiterhin wie zuvor programmiert, nun jedoch im Akkubetrieb (standardmäßig)
	All At Full			5 Sekunden, nach Ausfall des Netzbetriebs gehen alle LEDs vollständig an (bei Wiederherstellung des Netzbetriebs erfolgt die Rückkehr in den Normalbetrieb)
	Dim Out			5 Sekunden, nach Ausfall des Netzbetriebs werden die LEDs per 10-Sekunden-Übergang ins Schwarze gedimmt (bei Wiederherstellung des Netzbetriebs erfolgt die Rückkehr in den Normalbetrieb)
Run Time	Off			Maximale Intensität, begrenzte Akkulaufzeit
	3 Hours			Reduzierte Intensität, begrenzte Akkulaufzeit auf 3 Stunden
	5 Hours			Reduzierte Intensität, begrenzte Akkulaufzeit auf 5 Stunden
	8 Hours			Reduzierte Intensität, begrenzte Akkulaufzeit auf 8 Stunden
	12 Hours			Verlängert den Akku auf die maximale Laufzeit von 12 Stunden
Back Light	10S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2Min			Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 MinutenInaktivität ausgeschaltet
	Always On Hintergrundbeleuchtung der Anzeige immer an
Key Lock	On			Damit wird die Anzeige gesperrt (Kennwort lautet,,),,,
	Off
Information	Fixture Hours	<______H>		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version	<V..>		Zeigt die aktuelle Firmware-Version an
	UID	<______>		Zeigt die Geräte-UID an
Reset Factory	No			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

DMX Werte

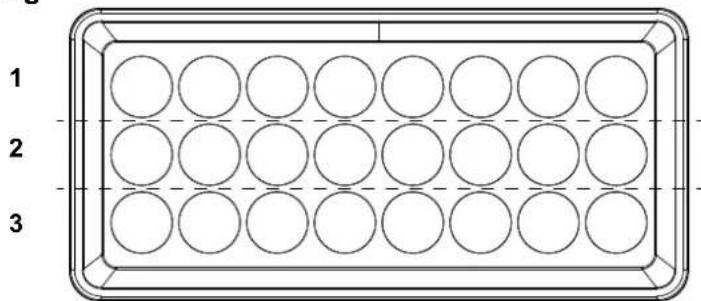

Zonen für DMX-Steuerung

4Ch	8Ch	12Ch	13Ch	21Ch	Funktion	Wert	Prozent/Einstellung
--	9 17	Farbtemperatur				000 ⇔ 005	Keine Funktion
						006 ⇔ 025	2800K
						026 ⇔ 050	3200K
						051 ⇔ 075	3500K
						076 ⇔ 100	4000K
						101 ⇔ 125	4500K
						126 ⇔ 150	5000K
						151 ⇔ 175	5600K
						176 ⇔ 200	6000K
						201 ⇔ 225	6500K
						226 ⇔ 255	Keine Funktion
--	10 18	Auto-Programme				000 ⇔ 010	Keine Funktion
						011 ⇔ 037	Auto-Programm 1
						038 ⇔ 064	Auto-Programm 2
						065 ⇔ 091	Auto-Programm 3
						092 ⇔ 118	Auto-Programm 4
						119 ⇔ 145	Auto-Programm 5 (Auto-Programm 1–4)
						146 ⇔ 172	Auto-Programm 6
						173 ⇔ 199	Auto-Programm 7
						200 ⇔ 226	Auto-Programm 8
						227 ⇔ 255	Auto-Programm 9 (Auto-Programm 6–8)
-	-	-	1	1	Programmgeschwindigkeit	000 ⇔ 255	Geschwindigkeit, langsam bis schnell
--	12 20	Dimmergeschwindigkeit				000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
						052 ⇔ 101	Dimmer-Geschwindigkeits-Modus aus
						102 ⇔ 152	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
						153 ⇔ 203	Dimmer-Geschwindigkeits-Modus 2
						204 ⇔ 255	Dimmer-Geschwindigkeits-Modus 3 (langsamste)
-8	13 21	Roter Übergang				000 ⇔ 010	Keine Funktion
						011 ⇔ 127	Roter Übergang aktiviert
						128 ⇔ 255	Roter Übergang deaktiviert

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetprofessional.eu

Voice: [phone]
