GEBRUIKSAANWIJZING WELL Pad Chauvet

Over deze handleiding

De WELL Pad Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het product volledig is gesloten voordat u het in de oplaadkoffer stopt.
• Gebruik het product niet in een afgesloten ruimte of in een gebied zonder luchtcirculatie.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit de oplaadkoffer NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de hendel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.

- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• 4x WELL Pad
• Oplaadkoffer
  • IR-afstandsbediening
• 4x diffusiefilters
  • Seetronic Powerkon stroomsnoer
  • Beknopte handleiding

AC-Stroom

De oplaadkoffer heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

DMX-koppeling

De WELL Pad kan met een DMX-controller werken met een draadloze DMX verbinding. Opwww.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De WELL Pad gebruikt een draadloze DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 4Ch, 6Ch, 10Ch, HSV en HSI. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Infrarood afstandbediening (IRC)

De WELL Pad is volledig compatibel met de infrarood afstandsbediening (IRC) van CHAUVET. Voor meer informatie over de IRC, downloadt u de gebruikershandleiding van www.chauvetprofessional.com.

Het kan nodig zijn om het product aan en uit te zetten wanneer u van W-DMX naar IRC schakelt en omgekeerd.

Draadloze bediening

In optimale omstandigheden, kan de WELL Pad werken tot een afstand van 300 m van de W-DMX zender. De W-DMX ontvanger in de WELL Pad moet met de W-DMX zender zijn gekoppeld voor draadloze werking.

Eerste opstelling

1. Schakel de W-DMX-zender in.
2. Sluit de W-DMX-zender aan op een DMX-regelaar.
3. Plaats de WELL Pad binnen 300 m van de W-DMX-zender.
4. Schakel de WELL Pad in.

Configuratie

1. Ga vanuit het bedieningspaneel van de WELL Pad naar het DMX Address.
2. Kies het startadres, zoals bij elk ander DMX-compatibel product.
3. Ga naar Wireless Setting > Operating Mode.
4. Kier Receive.
5. Ga naar Wireless Setting > W-DMX On/Off.
6. Kier On. (De aanduiding van de signaalsterkte toont een ? voor de streepjes)
7. Druk op de W-DMX-zender op de resetknop. (De indicator van de signaalsterkte op de WELL Pad toont 3 seconden een 4 voor de streepjes terwijl een verbinding wordt opgestart.)

Koppelen van het product

Als de WELL Pad al is gekoppeld met de W-DMX-zender, toont de indicator voor de signaalsterkte in het midden van het OLED-scherm de signaalsterkte. In dit geval is de WELL Pad al klaar voor gebruik in de draadloze modus.

Koppelen van de WELL Pad en een nieuwe W-DMX-zender

1. Ga vanuit het bedieningspaneel van de WELL Pad naar Wireless Setting >Receive Reset.
2. Kies Yes. (De aanduiding van de signaalsterkte op de WELL Pad toont een ? voor de streepjes)
3. Druk vanuit de W-DMX-zender op (de signaalaanduiding op de zender zal knipperen)
4. Nadat de zender de WELL Pad heeft gevonden, zal de signaalaanduiding op de W-DMX zender onafgebroken branden.
5. De aanduiding voor de signaalsterkte in het midden van het OLED-scherm op de WELL Pad toont de signaalsterkte.

De werking van W-DMX kan worden verstoord of onderbroken door vloeistofmassa's tussen de zender en de ontvanger, zoals water, sneeuw of mensen. Houd het gebied tussen de zender en de ontvanger voor de beste resultaten vrij van vloeistofmassa.

Opmerkingen over het laden van de accu

Dit product is uitgerust met een ingebouwde oplaadbare lithium-ion accu.

- Gebruik de accu als het accupercentage onder de 10% ligt.

• Voor het beste resultaat moet de accu opgeladen worden in een temperatuur tussen 0 °C en 35 °C.
- Bij het opladen van de accu moet het product ten minste 1 m van open vuur of een hete plaat gehouden worden.
- Als de accu helemaal leeg is, mag het apparaat niet direct aangezet worden zodra de lader wordt aangesloten. Laat een leeggelopen accu enkele minuten opladen voordat u het apparaat aanzet.
- Tijdens het opladen kan het apparaat warm worden. Dit is normaal en is niet van invloed op de levensduur of prestaties van het apparaat. Als de accu warmer worden dan normaal kan de oplader het opladen stoppen.

- Bij het opladen van de accu moet u het deksel van de opbergkoffer open houden.

- Laad de accu altijd op met het product rechtop.

- Laad de accu niet langer op dan 24 uur.

LET OP: De aan/uit-stand staan voordat u het product in de oplaadkoffer stopt.

Opslagopmerkingen

• Laad de accu vóór het opslaan van het product weer op naar de volledige capaciteit.
  • Sla het/de opgeslagen producten(en) op in een droge omgeving, uit de buurt van direct zonlicht.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

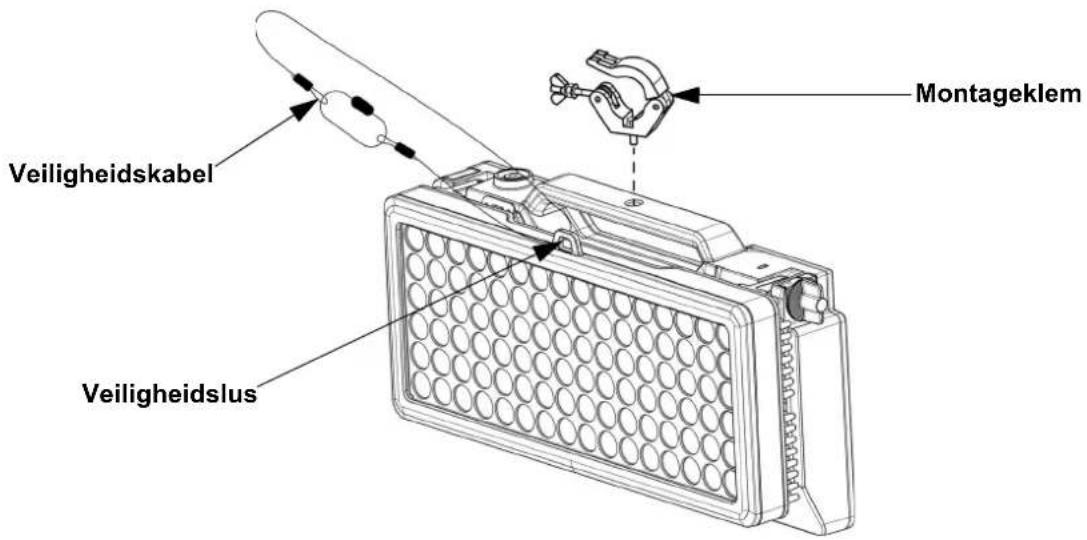

Montagediagram

Veiligheidskabel Veiligheidslus Montageklem

Beschrijving bedieningspaneel

Toet Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in: , , , , . Deze toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Virtueel kleurenwiel

De WELL Pad bevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld. De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. Pas de algehele intensiteit van het product aan om bekende kleuren beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat deze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde
-- 000 000 000 000
C3050 - Md Yellow 230	255 000 253
C3040 - Lt Yellow 255	244 036 255
C3240 - Amb Yellow 200	200 000 255
C2340 - VLt Amber 255	204 072 255
C2040 - Lt Amber 252	184 060 255
C2050 - Md Amber 226	150 012 255
C2060 - Dk Amber 255	136 016 255
C1050 - Lt Red 225	000 027 097
C1080 - Md Red 255	000 016 002
C1020 - NC Pink 255	245	118	255
C1030 - Md Pink 255	205	115	255
C1630 - Dk Pink	255 228	166 255
C1250 - Md Red Amber	253 035	042 212
C1060 - Dk Red Amber	193 000	035 100
C1650 - Magenta	255	116	116	255
C6170 - Dk Magenta	255 000	122 048
C6020 - Lt Lavender	255	255	116	137
C5030 - Lt Blue	000 255	167 230
C5020 - VLt Blue	086 255	167 255
C5430 - Lt Blue 2 000	255 159 208
C5070 - Blue	000 244	255 063
C5050 - Md Blue	000 255	217 171
C5060 - Dk Blue	000 242	255 134
C5690 - Indigo 000	021 255 120
C5080 - VDk Blue 000	182 255 007
C5081 - VDk Blue2 000	174 255 051
C4370 - Yel Green	000 255	037 107
C4070 - Green 000	255 070 177
C4550 - Turquoise 000	255 103 234
C4560 - Aqua	000	255	112	223
C4570 - Blue Green	000 255	101 030
-- 000 000 000 000

Let op: De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Menumap

Hoofdniveau	Programmeerniveaus Beschrijving
Auto Show Auto 1-5 <1-100> Automatische programma's
Static	Fixed Color	R Rood
		G Groen
		B Blauw
		A Amber
		GB Groen en blauw
		RB Rood en blauw
		RG Rood en groen
		RGB Rood, groen en blauw
		RA Rood en amber
		GA Groen en amber
		BA Blauw en amber
		RGA Rood, groen en amber
		RBA Rood, blauw en amber
		GBA Groen, blauw en amber
		RGBA Rood, groen, blauw en amber
	Virtual Color Wheel	C3050-Md Yellow	Dimmer<000-255>	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden
		C3040-Lt Yellow
		C3240-Amb Yellow
		C2340-VLt Amber
		C2040-Lt Amber
		C2050-Md Amber
		C2060-Dk Amber
		C1050-Lt Red
		C1080-Md Red
		C1020-NC Pink
		C1030-Md Pink
		C1630-Dk Pink
		C1250-Md Red Amber
		C1060-Dk Red Amber
		C1650-Magenta
		C6170-Dk Magenta
		C6020-Lt Lavender
		C5030-Lt Blue
		C5020-VLt Blue
		C5430-Lt Blue2
		C5070-Blue
		C5050-Md Blue
		C5060-Dk Blue
		C5690- Indigo
		C5080-VDk Blue
		C5081-VDk Blue2
		C4370-Yel Green
		C4070-Green
		C4550-Turquoise
		C4560-Aqua
		C4570-Blue Green
	Manual Color Mixer	Red	<0-255>	Combineert rood, groen, blauw en amber om een aangepaste kleur te genereren (0-100%)
		Green
		Blue
		Amber
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3			Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
Hoofdniveau	Programmeerniveaus			Beschrijving
Back Light	On De backlight van de display is altijd aan
	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	20S			Schakelt de backlight van de display uit na 20s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
Information	Fixture Hours <__ Toont het totale aantal producturen
	VersionToont de geinstalleerde softwareversie
	UID <__ Toont het product-UID
DMX Address	<1–510>			Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	4Ch 4-kanaal: RGBA-regeling
	6Ch 6-kanaal: dimmer, RGBA-regeling, stroboscoop
	10Ch			10-kanaal: Dimmer, RGBA-regeling, stroboscoop, kleurenmacro, programma's, snelheid, dimmersnelheidmodus
	HSV 3-kanaal: Kleurtoon, verzadiging, waarde
	HSI 3-kanaal: Kleurtoon, verzadiging, intensiteit
Master/Slave	Master			Master mode (Stand-alleen)
	Slave			Slave mode (DMX)
White Balance	Off Schakelt de witbalansinstellingen uit
	Manual	Red	<125–255>	Stelt de maximum waarde van de rode, groene, blauwe en amber LED in
		Green
		Blue
		Amber
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Wireless Setting	W-DMX On/Off	On		Schakelt de DMX-functie aan/uit
		Off
	Operating Mode	Receive		WDMX ontvangen
		Transmit		WDMX verzenden
	Link(Alleen in Transmit-modus)	Link		Koppelt of ontkoppelt met een WDMX-ontvanger
		Unlink
	Receive Reset(Alleen in Receive-modus)	No		Reset de interne ontvanger
		Yes
IR Setting	On			Zet de IR-ontvangen aan/uit
	Off
Key Lock	On			Vergrendelt het display (wachtwoord is,,),
	Off
Reset Factory	No			Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden
10Ch

Kanaal Functie Waarde Percentage/Instelling

1 Dimmer 000

255 0-100%

2

R o o d

000 255 0-100%

3

G r o e n

2550-100%

4

B l a u w

2550-100%

5

A m b e r

25500-100%

6 Stroboscoop

000 010 Geen functie011 255 Stroboscoop, langzaam tot snel

7 Kleurenmacro

000 010 Geen functie011 030 R: 100% G: 0-100% B: 0% A: 0%031 050 R: 100-0% G: 100% B: 0% A: 0%051 070 R: 0% G: 100% B: 0-100% A: 0%071 090 R: 0% G: 100-0% B: 100% A: 0%091 110 R: 0-100% G: 0% B: 100% A: 0%111 130 R: 100% G: 0% B: 100-0% A: 0%131 150 R: 100% G: 0-100% B: 0-100% A: 0%151 170 R: 100-0% G: 100-0% B: 100% A: 0%171 200 R: 100% G: 100% B: 100% A: 100%201 205 Kleurtemperatuur 1 (warmst)206 210 Kleurtemperatuur 2211 215 Kleurtemperatuur 3216 220 Kleurtemperatuur 4221 225 Kleurtemperatuur 5226 230 Kleurtemperatuur 6231 235 Kleurtemperatuur 7236 240 Kleurtemperatuur 8241 245 Kleurtemperatuur 9246 250 Kleurtemperatuur 10251 255 Kleurtemperatuur 11 (koelst)

8 Automatisch programma's

000 051 Geen functie052 101 Programma 1102 152 Programma 2153 203 Programma 3204 254 Programma 4255 Programma 5 (Programma 1-4)

9 Programmasnelheid 000

255 Programmasnelheid, langzaam tot snel

10

Dimmersnelheidmodus

000 051 Voorinstelling van de dimmersnelheid vanaf het displaymenu052 101 Dimmer snelheidsmodus uit (lineaire dimmer)102 152 Dimmer snelheidsmodus 1 (snelst)153 203 Dimmer snelheidsmodus 2204 255 Dimmer snelheidsmodus 3 (langzaamst)

6Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000					255 0–100%
2	R	o	o	d	000	255 0–100%
3	G	r	o	e	n	25500–100%
4	B	l	a	u	w	25500–100%
5	A	m	b	e	r	25500–100%
6 Stroboscoop					000 010 Geen functie011 255 Stroboscoop, langzaam tot snel

4Ch

Kanaal Functie Waarde Percentage/Instelling
1	R	o	o	d		000	255 0–100%
2	G	r	o	e	n		2550–100%
3	B	l	a	u	w		2550–100%
4	A	m	b	e	r		25500–100%

HSV

Kanaal Functie Waarde Percentage/Instelling
1	K	l	e	u	r	t		255	0–100% n 000
2 Verzadiging					000			255	0–100%
3 Waarde					000			255	0–100%

HSI

Kanaal Functie Waarde Percentage/Instelling
1	K	l	e	u	r	t ⇔ 255	0–100%	n 000
2 Verzadiging				000		⇔ 255	0–100%
3 Intensiteit				000		⇔ 255	0–100%
