BEDIENUNGSANLEITUNG WELL Pad Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des WELL Pad finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Vergewissern Sie sich, dass das Gerät vollständig geschlossen ist, bevor Sie es in die Ladestation einstecken.

- Nehmen Sie das Gerät nicht in einem abgedichteten Raum oder in einem Bereich ohne Luftzirkulation in Betrieb.

- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.

- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65).

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie die Ladestation NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Das Gerät NUR an den Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.

• Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder der Mexiko-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses SAL.

Packungsinhalt

- 4x WELL Pad

- Ladestation

• IR-Fernbedienung

- 4x Diffusionsfilter

• Seetronic Powerkon Stromkabel

- Schnellanleitung

Wechselstrom

Die Ladestation über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

DMX Linking

Der WELL Pad kann mit einem DMX-Controller betrieben werden, wenn eine drahtlose DMX-Verbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der WELL Pad nutzt zur Steuerung seiner DMX-Eigenschaften eine drahtlose DMX-Verbindung: 4Ch, 6Ch, 10Ch, HSV und HSI. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Infrarot-Fernbedienung (IRC)

Der WELL Pad ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC) von CHAUVET. Für weitere Informationen zur IRC laden Sie sich die Bedienungsanleitung unter www.chauvetprofessional.com herunter.

Beim Wechsel von W-DMX (drahtlose DMX-Steuerung) zur IRC und umgekehrt muss das Gerät eventuell ein- und wieder ausgeschaltet werden.

Drahtloser Betrieb

Unter optimalen Bedingungen kann der WELL Pad in einer Entfernung von bis zu 300 m vom drahtlosen DMX-Sender betrieben werden. Der drahtlose DMX-Empfänger des WELL Pad muss mit dem drahtlosen DMX-Sender für den Drahtlos-Betrieb gekoppelt werden.

Ersteinrichtung

1. Schalten Sie den drahtlosen DMX-Sender ein.
2. Schließen Sie den drahtlosen DMX-Sender an einen DMX-Controller an.
3. Platzieren Sie den WELL Pad in einer Entfernung von maximal 300 m zum drahtlosen DMX-Sender.
4. Schalten Sie den WELL Pad ein.

Konfiguration

1. Rufen Sie auf dem Bedienfeld des WELL Pad DMX Address auf.
2. Wählen Sie wie bei jedem anderen DMX-kompatiblen Gerät die Startadresse aus.
3. Wählen Sie Wireless Setting > Operating Mode.
4. Wählen Sie Receive.
5. Wählen Sie Wireless Setting > W-DMX On/Off.
6. Wählen Sie On. (Die Signalstärkeanzeige zeigt ein ? vor den Balken an.)
7. Drücken Sie auf die Reset-Taste auf dem drahtlosen DMX-Sender. (Die Signalstärkeanzeige auf dem WELL Pad zeigt für 3 Sekunden, während eine Verbindung hergestellt wird, ein 4 in vor den Balken an.)

Geräte-Pairing

Wurde der WELL Pad bereits mit dem drahtlosen DMX-Sender gekoppelt, zeigt die Signalstärkeanzeige in der Mitte des OLED-Bildschirms die Stärke des Signals an. In diesem Fall ist der WELL Pad bereit für einen Betrieb im Drahtlos-Modus.

Koppeln des WELL Pad mit dem neuen drahtlosen DMX-Sender

1. Rufen Sie auf dem Bedienfeld des WELL Pad Wireless Setting >Receive Reset auf.
2. Wählen Sie Yes. Die Signalstärkeanzeige auf dem WELL Pad zeigt ein ? vor den Balken an.
3. Drücken Sie auf dem drahtlosen DMX-Sender auf (Die Signalanzeige auf dem Sender blinkt).
4. Sobald der Sender den WELL Pad, gefunden hat, leuchtet die Signalanzeige auf dem drahtlosen DMX-Sender dauerhaft.
5. Die Signalstärkeanzeige in der Mitte des OLED-Bildschirms des WELL Pad zeigt die Stärke des Signals an.

Ein drahtloser DMX-Betrieb kann durch Flüssigkeiten o. Ä. zwischen Sender und Empfänger, wie etwa Wasser, Schnee oder Menschen, unterbrochen oder behindert werden. Für beste Ergebnisse sollte daher der Bereich zwischen Sender und Empfänger von Flüssigkeiten o. Ä. freigehalten werden.

Hinweise zum Aufladen des Akkus

Dieses Gerät verfügt über einen eingebauten Lithium-Ionen-Akku.

- Vermeiden Sie, den Akku auf unter 10% zu entladen.

• Um optimale Ergebnisse zu erreichen, laden Sie den Akku bei einer Temperatur zwischen 0 und 35 °C auf.

- Achten Sie beim Aufladen des Akkus auf einen Mindestabstand von 1 m von offenem Feuer oder heißen Gegenständen.

- Ist der Akku vollständig entladen, darf das Gerät nicht sofort eingeschaltet werden, wenn es an die Ladestation angeschlossen wird. Warten Sie einige Minuten, bis sich ein vollständig entladener Akku etwas aufgeladen hat, bevor Sie das Gerät einschalten.

- Während des Ladevorgangs kann sich das Gerät aufheizen. Das ist normal und sollte die Lebensdauer oder Leistungsfähigkeit des Geräts nicht beeinträchtigen. Wird der Akku ungewöhnlich warm, schaltet sich die Ladestation automatisch ab.

- Halten Sie beim Laden des Akkus den Deckel der Ladestation geöffnet.

- Beim Laden des Akkus sollte das Gerät immer in aufrechter Position sein.

• Laden Sie den Akku nicht länger als 24 Stunden auf.

VORSICHT: Der Geräteschalter muss ausgeschaltet sein, bevor das Gerät in die Ladestation gesteckt werden kann.

Hinweise zur Aufbewahrung

- Laden Sie den Akku vollständig auf, bevor Sie das Gerät lagern.

- Laden Sie das Gerät in einer trockenen Umgebung und ohne direkte Sonneneinstrahlung auf.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/products.

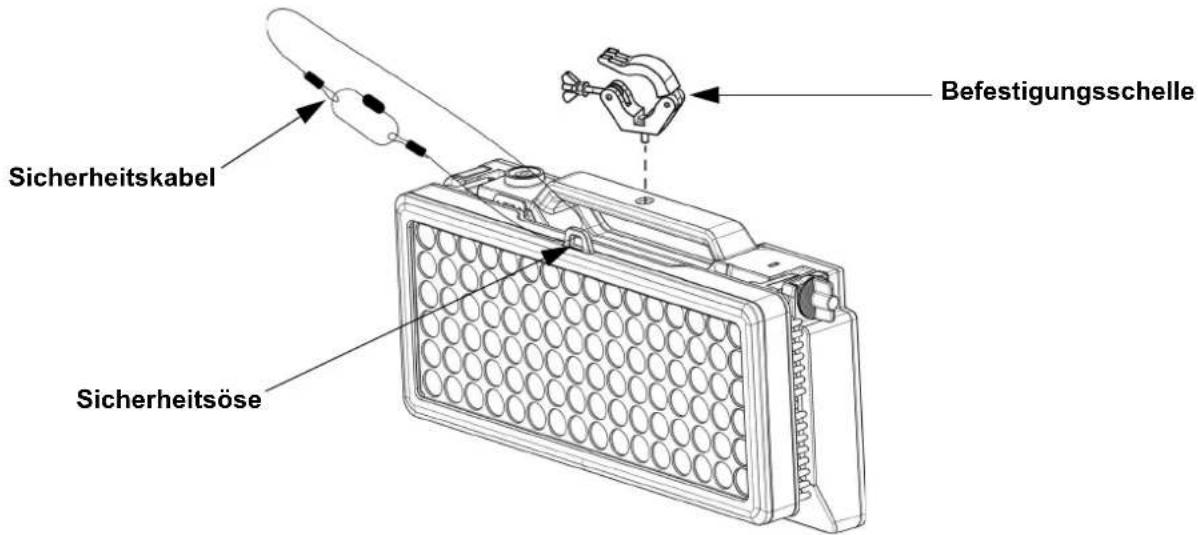

Montageansicht

Sicherheitskabel Sicherheitsöse Befestigungsschelle

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein: , , , , .

Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden.

Virtuelles Farbrad (VCW)

Der WELL Pad verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten.

Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Passen Sie die Gesamtintensität des Geräts an, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie diese vorgemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass diese vorgemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Virtuelles Farbrad-Tabelle

Anzeige auf Display	Roter Wert	Grüner Wert	Blauer Wert	Bernsteinfarbener Wert
-- 000 000 000 000
C3050 - Md Yellow 230 255 000 253
C3040 - Lt Yellow 255 244 036 255
C3240 - Amb Yellow 200 200 000 255
C2340 - VLt Amber 255 204 072 255
C2040 - Lt Amber 252 184 060 255
C2050 - Md Amber 226 150 012 255
C2060 - Dk Amber 255 136 016 255
C1050 - Lt Red	225 000 027 097
C1080 - Md Red	255 000 016 002
C1020 - NC Pink	255 245	118 255
C1030 - Md Pink	255	205	115	255
C1630 - Dk Pink	255 228 166 255
C1250 - Md Red Amber	253 035 042 212
C1060 - Dk Red Amber	193 000 035 100
C1650 - Magenta	255	116	116	255
C6170 - Dk Magenta	255 000 122 048
C6020 - Lt Lavender	255	255	116	137
C5030 - Lt Blue	000 255 167 230
C5020 - VLt Blue	086 255 167 255
C5430 - Lt Blue 2	000 255 159 208
C5070 - Blue	000 244 255 063
C5050 - Md Blue	000 255 217 171
C5060 - Dk Blue	000 242 255 134
C5690 - Indigo	000 021 255 120
C5080 - VDk Blue	000 182 255 007
C5081 - VDk Blue2	000 174 255 051
C4370 - Yel Green	000 255 037 107
C4070 - Green	000 255 070 177
C4550 - Turquoise 000 255 103 234
C4560 - Aqua	000 255	112 223
C4570 - Blue Green	000 255 101 030
-- 000 000 000 000

Hinweis: Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich weißglühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
Auto Show Auto 1-5 <1-100> Auto-Programme
Static	Fixed Color		R Rot
			G Grün
			B Blau
			A Bernsteinfarben
			GB Grün und Blau
			RB Rot und Blau
			RG Rot und Grün
			RGB Rot, Grün und Blau
			RA Rot und Bernsteinfarben
			GA Grün und Bernsteinfarben
			BA Blau und Bernsteinfarben
			RGA Rot, Grün und Bernsteinfarben
			RBA Rot, Blau und Bernsteinfarben
			GBA Grün, Blau und Bernsteinfarben
			RGBA Rot, Grün, Blau und Bernsteinfarben
	Virtual Color Wheel	C3050-Md Yellow	Dimmer<000-255>	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den Abschnitt Virtuelles Farbrad-Tabelle.
		C3040-Lt Yellow
		C3240-Amb Yellow
		C2340-VLt Amber
		C2040-Lt Amber
		C2050-Md Amber
		C2060-Dk Amber
		C1050-Lt Red
		C1080-Md Red
		C1020-NC Pink
		C1030-Md Pink
		C1630-Dk Pink
		C1250-Md Red Amber
		C1060-Dk Red Amber
		C1650-Magenta
		C6170-Dk Magenta
		C6020-Lt Lavender
		C5030-Lt Blue
		C5020-VLt Blue
		C5430-Lt Blue2
		C5070-Blue
		C5050-Md Blue
		C5060-Dk Blue
		C5690-Indigo
		C5080-VDk Blue
		C5081-VDk Blue2
		C4370-Yel Green
		C4070-Green
		C4550-Turquoise
		C4560-Aqua
		C4570-Blue Green
	Manual Color Mixer	Red	<0-255>	Kombiniert rote, grüne, blaue und bernsteine Farben zu einer benutzerdefinierten Farbe (0-100%)
		Green
		Blue
		Amber
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1-3			Dimmungskurven Dimmer 1 (schnell) nach Dimmer 3 (langsam)
Hauptebene	Programmierebenen			Beschreibung
Back Light	On Hintergrundbeleuchtung der Anzeige immer an
	10S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	20S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 20 Sekunden Inaktivität ausgeschaltet
	30S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
Information	Fixture Hours <_______H>			Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version<V__._>Zeigt die aktuelle Firmware-Version an
	UID <_________>Zeigt die Produkt-UID
DMX Address	<1–510>			Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	4Ch 4-Kanal: RGBA-Steuerung
	6Ch			6-Kanal: Dimmer, RGBA-Steuerung, Stroboskopeffekt
	10Ch			10-Kanal: Dimmer, RGBA-Steuerung, Stroboskopeffekt, Farbmakro, Auto-Programme, Auto-Geschwindigkeit, Dimmer -Geschwindigkeits-Modus
	HSV 3-Kanal: Farbton, Farbssättigung, Farbwert
	HSI 3-Kanal: Farbton, Farbssättigung, Farbintensität
Master/Slave	Master DMX-Modus (Master)
	Slave			Slave-Modus
White Balance	Off			Damit deaktivieren Sie die Einstellungen des Weißabgleichs
	Manual	Red	<125–255>	Stellt den maximalen Wert der roten, grünen, blauen und bernsteinen LED ein
		Green
		Blue
		Amber
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Wireless Setting	W-DMX On/Off	On		Damit aktivieren/deaktivieren Sie drahtloses DMX
		Off
	Operating Mode	Receive		WDMX empfangen
		Transmit		WDMX senden
	Link(nur im Transmit-Modus)	Link		Stellt Verbindung zum WDMX-Empfänger her oder trennt diese
		Unlink
	Receive Reset(nur im Receive-Modus)	No		Setzt den internen Empfänger zurück
		Yes
IR Setting	On			Damit aktivieren/deaktivieren Sie den IR-Empfänger
	Off
Key Lock	On			Damit wird die Anzeige gesperrt (Kennwort lautet,,,),)
	Off
Reset Factory	No			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

DMX Wert

10Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000						255	0–100%
2	R	o	t	000		255	0–100%
3	G	r	ü	n		000	255	0–100%
4	B	l	a	u		000	255	0–100%
5	B	e	r	n	s	t 255	0–100%	n	000
6	S	t	r	o	b	000 011 255	Keine FunktionStrobe, langsam bis schnell
7	F	a	r	b	e	000 011 030	Keine FunktionR: 100% G: 0–100% B: 0% A: 0%
						031 050	R: 100–0% G: 100% B: 0% A: 0%
						051 070	R: 0% G: 100% B: 0–100% A: 0%
						071 090	R: 0% G: 100–0% B: 100% A: 0%
						091 110	R: 0–100% G: 0% B: 100% A: 0%
						111 130	R: 100% G: 0% B: 100–0% A: 0%
						131 150	R: 100% G: 0–100% B: 0–100% A: 0%
						151 170	R: 100–0% G: 100–0% B: 100% A: 0%
						171 200	R: 100% G: 100% B: 100% A: 100%
						201 205	Farbtemperatur 1 (wärmsten)
						206 210	Farbtemperatur 2
						211 215	Farbtemperatur 3
						216 220	Farbtemperatur 4
						221 225	Farbtemperatur 5
						226 230	Farbtemperatur 6
						231 235	Farbtemperatur 7
						236 240	Farbtemperatur 8
						241 245	Farbtemperatur 9
						246 250	Farbtemperatur 10
						251 255	Farbtemperatur 11 (kältesten)
8 Auto-Programme						000 052 102 153 204 255	Keine FunktionProgramm 1Programm 2Programm 3Programm 4Programm 5 (Programm 1–4)
9 Programmgeschwindigkeit						000 052 102 153 204 255	Geschwindigkeit, langsam bis schnell
10	Dimmergeschwindigkeit					000 052 102 153 204 255	Dimmergeschwindigkeit von Anzeige eingestelltDimmer-Geschwindigkeits-Modus aus (Linearer Dimmer)Dimmer-Geschwindigkeits-Modus 1 (schnellsten)Dimmer-Geschwindigkeits-Modus 2Dimmer-Geschwindigkeits-Modus 3 (langsamsten)

6Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000							255 0–100%
2	R	o	t		000		255 0–100%
3	G	r	ü	n			000 255 0–100%
4	B	l	a	u			000 255 0–100%
5	B	e	r	n	s		t 255 0–100% n 000
6	S	t	r	o	b		000 010 Keine Funktion011 255 Strobe, langsam bis schnell

4Ch

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t				255	0-100%
2	G	r	ü	n			255	0-100%
3	B	l	a	u			255	0-100%
4	B	e	r	n	s	t	255	0-100%	n	000

HSV

Kanal Funktion Wert Prozent/Einstellung
1	F	a	r	b	t	o ⇔ 255 0–100% 000
2 Farbsättigung					000	⇔ 255 0–100%
3 Farbwert					000	⇔ 255 0–100%

HSI

Kanal Funktion Wert Prozent/Einstellung
1	F	a	r	b	t	o ⇔ 255 0–100% 000
2 Farbsättigung				000	⇔ 255 0–100%
3 Farbintensität				000	⇔ 255 0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
