MANUAL DE USUARIO WELL Pad Chauvet

La Guía de Referencia Rápida (GRR) del WELL Pad contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene piezas reparables por el usuario.
- NO mire a la fuente de luz cuando el producto esté encendido.
- Asegúrese de que el producto esté completamente cerrado antes de insertarlo en el estuche de carga.
- No haga funcionar el producto dentro de una carcasa sellada o en una zona sin circulación de aire.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- USE un cable de seguridad cuando monte este producto en lo alto.
• NO sumerja este producto (IP65). La operación normal en exteriores es correcta.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
- NO conecte el estuche de carga a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE las asas para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
- La temperatura de inicio máxima es de -4 °F (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -22 °F (-30 °C). No haga funcionar el producto a temperaturas más bajas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• 4x WELL Pad
• Estuche de carga
  • Mando a distancia por IR
• 4x filtro difusor
• Cable de alimentación Seetronic Powerkon
• Guía de Referencia Rápida

Corriente Alterna

El estuche de carga tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Enlace DMX

El WELL Pad funcionará con un controlador DMX usando una conexión DMX inalámbrica. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El WELL Pad usa una conexión de datos DMX normal para sus personalidades DMX: 4Ch, 6Ch, 10Ch, HSV y HSI. Consulte el manual de usuario para más información sobre cómo conectar y configurar el producto para el funcionamiento DMX.

Control Remoto por Infrarrojos (IRC)

El WELL Pad es totalmente compatible con el Control Remoto por Infrarrojos (IRC) de CHAUVET. Para mas información sobre el IRC, descargue el manual de usuario desde www.chauvetprofessional.com.

Es posible que necesite apagar y volver a encender el producto cuando cambie de W-DMX a IRC y viceversa.

Funcionamiento inalámbrico

En condiciones óptimas, el WELL Pad puede funcionar a una distancia de hasta 300 m (900 ft) del transmisor W-DMX. El receptor W-DMX del WELL Pad tiene que estar emparejado con el transmisor W-DMX para el funcionamiento inalámbrico.

Configuración inicial

1. Encienda el transmisor W-DMX.
2. Conecte el transmisor W-DMX a un controlador DMX.
3. Sitúe el WELL Pada una distancia de hasta 300 m del transmisor W-DMX.
4. Encienda el WELL Pad.

Configuración

1. Desde el panel de control del WELL Pad vaya a DMX Address.
2. Seleccione la dirección de inicio, al igual que con cualquier otro producto compatible con DMX.
3. Vaya a Wireless Setting > Operating Mode.
4. Seleccione Receive.
5. Vaya a Wireless Setting > W-DMX On/Off.
6. Seleccione On. (en el indicador de potencia de señal aparecerá una ? delante de las barras)
7. Pulse el botón de reinicio del transmisor W-DMX. (en el indicador de potencia de señal del WELL Pad aparecerá 4 delante de las barras durante 3 segundos mientras se establece la conexión.)

Emparejamiento de productos

Si el WELL Pad ya se ha emparejado con el transmisor W-DMX, el indicador de potencia de señal en el medio de la pantalla OLED mostrará la potencia de la señal. En este caso, el WELL Pad está listo para funcionar en modo inalámbrico.

Emparejar el WELL Pad con un nuevo transmisor W-DMX

1. Desde el panel de control del WELL Pad's vaya a Wireless Setting >Receive Reset.
2. Seleccione Yes. En el indicador de potencia de señal del WELL Pad aparecerá una ? delante de las barras.
3. Desde el transmisor W-DMX, pulse (el indicador de señal del transmisor parpadeara).
4. Una vez que el transmisor haya encontrado el WELL Pad, el indicador de señal del transmisor W-DMX se iluminara de forma constante.
5. El indicador de potencia de señal en el medio de la pantalla OLED del WELL Pad mostrará la potencia de la señal.

Masas líquidas entre el transmisor y el receptor, como agua, nieve o personas, pueden interrumpir o impedir el funcionamiento por W-DMX. Para mejores resultados, mantenga la zona entre el transmisor y el receptor sin ninguna masa líquida.

Notas sobre el cargador de baterías

Este producto va equipado con una batería recargable de ion de litio integrada.

• Evite que la batería se descargue por debajo del 10%.
• Para mejores resultados, cargue la batería a una temperatura de entre 32 °F (0 °C) y 95 °F (35 °C).
• Al cargar la batería, mantenga el producto al menos a una distancia de 1 m de cualquier llama abierta o placa caliente.
• Si la batería está completamente descargada, el dispositivo no se puede encender inmediatamente después de conectar el cargador. Deje que la batería descargada se cargue durante unos minutos antes de encender el dispositivo.
• Mientras se carga, el dispositivo podría calentarse. Esto es normal y no debe afectar a vida útil del dispositivo ni a su rendimiento. Si la batería se caliente más de lo habitual, es posible que el cargador deje de cargar.
• Cuando cargue la batería, mantenga abierta la cubierta del estuche de carga.
• Cargue siempre la batería con el producto en posición vertical.
• No cargue la batería durante más de 24 horas.

CUIDADO: El botón de alimentación debe estar en la posición de apagado antes de colocar el producto en el estuche de carga.

Notas sobre el almacenamiento

• Recargue la batería hasta su capacidad máxima antes de almacenar el producto.
• Almacene el(los) producto(s) cargado(s) en un ambiente seco, lejos de la luz directa del sol.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products.

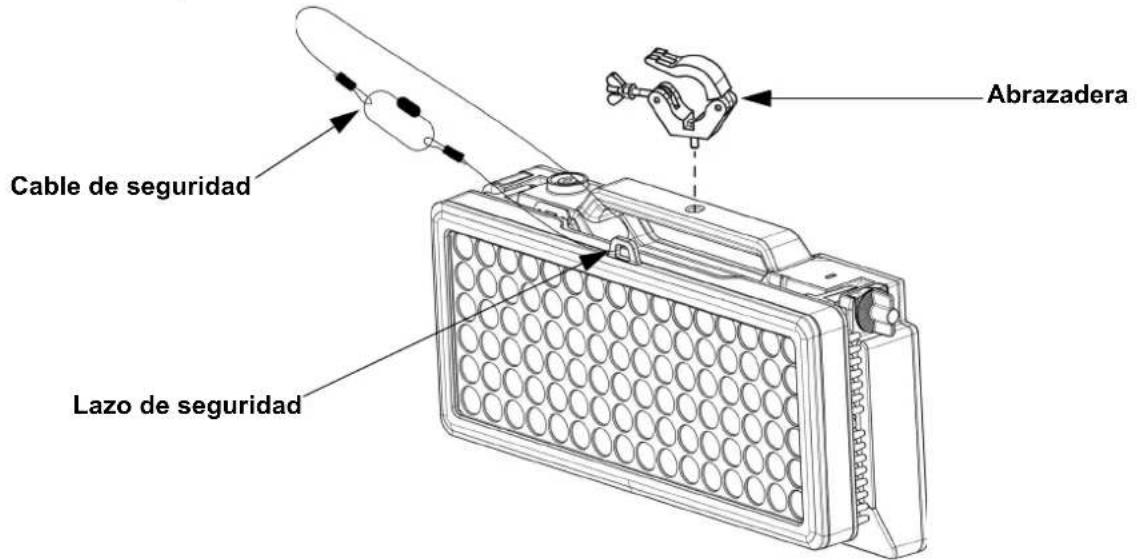

Diagrama de Montaje

Cable de seguridad Lazo de seguridad Abrazadera

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Código de acceso

Cuando se le solicite, introduzca el siguiente código de acceso: , , , , . Este código de acceso no se puede cambiar y se debe usar cuando se le solicite.

Rueda de Color Virtual (VCW)

El WELL Pad incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación.

Los valores DMX utilizados para mezclar estos colores se indican más abajo. Ajuste la intensidad general del producto para replicar más fielmente colores conocidos. Hay un gráfico a su disposición en www.chauvetprofessional.com para comparar estos colores premezclados con los colores de gel más solicitados. Este gráfico sirve solamente para comparar y no implica que estos colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de Colores VCW

Lectura en Pantalla Valor Rojo Valor Verde Valor Azul Valor Ámbar
-- 000 000 000 000
C3050 - Md Yellow 230 255 000 253
C3040 - Lt Yellow 255 244 036 255
C3240 - Amb Yellow 200 200 000 255
C2340 - VLt Amber 255 204 072 255
C2040 - Lt Amber 252 184 060 255
C2050 - Md Amber 226 150 012 255
C2060 - Dk Amber	255 136 016 255
C1050 - Lt Red	225 000 027 097
C1080 - Md Red	255 000 016 002
C1020 - NC Pink	255	245	118	255
C1030 - Md Pink	255	205	115	255
C1630 - Dk Pink	255 228 166 255
C1250 - Md Red Amber	253 035 042 212
C1060 - Dk Red Amber	193 000 035 100
C1650 - Magenta	255	116	116	255
C6170 - Dk Magenta	255 000 122 048
C6020 - Lt Lavender	255	255	116	137
C5030 - Lt Blue	000 255 167 230
C5020 - VLt Blue	086 255 167 255
C5430 - Lt Blue 2	000 255 159 208
C5070 - Blue	000 244 255 063
C5050 - Md Blue	000 255 217 171
C5060 - Dk Blue	000 242 255 134
C5690 - Indigo 000 021 255 120
C5080 - VDk Blue	000 182 255 007
C5081 - VDk Blue2	000 174 255 051
C4370 - Yel Green	000 255 037 107
C4070 - Green 000 255 070 177
C4550 - Turquoise	000 255 103 234
C4560 - Aqua	000	255	112	223
C4570 - Blue Green	000 255 101 030
-- 000 000 000 000

Nota: Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
Auto Show Auto 1-5 <1-100> Programas automáticos
Static	Fixed Color		R Rojo
			G Verde
			B Azul
			A Ámbar
			GB Verde y azul
			RB Rojo y azul
			RG Rojo y verde
			RGB Rojo, verde y azul
			RA Rojo y ámbar
			GA Verde y ámbar
			BA Azul y ámbar
			RGA Rojo, verde y ámbar
			RBA Rojo, azul y ámbar
			GBA Verde, azul y ámbar
			RGBA Rojo, verde, azul y ámbar
	Virtual Color Wheel	C3050-Md Yellow		Dimmer<000-255>
		C3040-Lt Yellow
		C3240-Amb Yellow
		C2340-VLt Amber
		C2040-Lt Amber
		C2050-Md Amber
		C2060-Dk Amber
		C1050-Lt Red
		C1080-Md Red
		C1020-NC Pink
		C1030-Md Pink
		C1630-Dk Pink
		C1250-Md Red Amber
		C1060-Dk Red Amber
		C1650-Magenta
		C6170-Dk Magenta
		C6020-Lt Lavender
		C5030-Lt Blue
		C5020-VLt Blue
		C5430-Lt Blue2
		C5070-Blue
		C5050-Md Blue
		C5060-Dk Blue
		C5690-Indigo
		C5080-VDk Blue
		C5081-VDk Blue2
		C4370-Yel Green
		C4070-Green
		C4550-Turquoise
		C4560-Aqua
		C4570-Blue Green
	Manual Color Mixer	Red		<0-255>
		Green
		Blue
		Amber
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-3			Curvas de atenuador rápido (Dimmer 1) a lento (Dimmer 3)
Nivel Principal	Niveles de Programación			Descripción
Back Light	On Retro-Iluminación de la pantalla siempre activa
	10S			Retro-Iluminación de la pantalla se apaga después de 10 segundos de inactividad
	20S			Retro-Iluminación de la pantalla se apaga después de 20 segundos de inactividad
	30S			Retro-Iluminación de la pantalla se apaga después de 30 segundos de inactividad
Information	Fixture Hours	<______H>		Muestra el nombre total de las horas del producto
	Version <V__>	Muestra instalada la versión de firmware
	UID <______	_______> Muestra el UID del producto
DMX Address	<1-510>			Selecciona la dirección de inicio (canal más alto restringido a la elección de personalidad)
DMX Channel	4Ch 4 canales: control RGBA
	6Ch 6 canales: atenuador,			control RGBA, estroboscopio
	10Ch			10 canales: atenuador, control RGBA, estroboscopio, macro de color, programa automático, velocidad de programa, velocidad de atenuador
	HSV 3 canales: Tono, Saturación, Valor
	HSI			3 canales: Tono, Saturación, Intensidad
Master/Slave	Master			Modo maestro (autónomo)
	Slave			Modo esclavo (DMX)
White Balance	Off Deshabilita la configuración de equilibrio de blancos
	Manual	Red	<125-255>	Establece el valor máximo de LED rojo, verde, azul y ámbar
		Green
		Blue
		Amber
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Wireless Setting	W-DMX On/Off	On		Apaga/enciende la funcion DMX inalambrica
		Off
	Operating Mode	Receive		Recepción WDMX
		Transmit		Transmisión WDMX
	Link(Solo en modo Transmit)	Link		Vincula o desvincula a un receptor WDMX
		Unlink
	Receive Reset(Solo en modo Receive)	No		Restablece el receptor interno
		Yes
IR Setting	On			Habilita/deshabilita el receptor de IR
	Off
Key Lock	On			Bloquea la pantalla (la contraseña es,,,)
	Off
Reset Factory	No			Reinicia a la configuración de fábrica
	Yes

Valores DMX
10Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000				⇔ 255 0-100%
2	R o j o			000⇔ 255 0-100%
3	V e r d e			⇔ 26600-100%
4 Azul	000			⇔ 255 0-100%
5	Á m b a r			⇔ 25500-100%
6 Estroboscopio				000⇔ 010 Sin función
				011⇔ 255 Estroboscopio, lento a rápido
7 Macro de color				000⇔ 010 Sin función
				011⇔ 030 R: 100% G: 0-100% B: 0% A: 0%
				031⇔ 050 R: 100-0% G: 100% B: 0% A: 0%
				051⇔ 070 R: 0% G: 100% B: 0-100% A: 0%
				071⇔ 090 R: 0% G: 100-0% B: 100% A: 0%
				091⇔ 110 R: 0-100% G: 0% B: 100% A: 0%
				111⇔ 130 R: 100% G: 0% B: 100-0% A: 0%
				131⇔ 150 R: 100% G: 0-100% B: 0-100% A: 0%
				151⇔ 170 R: 100-0% G: 100-0% B: 100% A: 0%
				171⇔ 200 R: 100% G: 100% B: 100% A: 100%
				201⇔ 205 Temperatura de color 1 (más cálido)
				206⇔ 210 Temperatura de color 2
				211⇔ 215 Temperatura de color 3
				216⇔ 220 Temperatura de color 4
				221⇔ 225 Temperatura de color 5
				226⇔ 230 Temperatura de color 6
				231⇔ 235 Temperatura de color 7
				236⇔ 240 Temperatura de color 8
				241⇔ 245 Temperatura de color 9
				246⇔ 250 Temperatura de color 10
				251⇔ 255 Temperatura de color 11 (más frío)
8 Programa automático				000⇔ 051 Sin función
				052⇔ 101 Programa 1
				102⇔ 152 Programa 2
				153⇔ 203 Programa 3
				204⇔ 254 Programa 4
				255 Programa 5 (Programa 1-4)
9 Velocidad de programa 000				⇔ 255 Velocidad, lente a rápida
10	Velocidad atenuador			000⇔ 051 Ajuste de la velocidad del atenuador desde la pantalla
				052⇔ 101 Modo velocidad del atenuador desactivado (atenuador lineal)
				102⇔ 152 Velocidad de atenuador 1 (más rápido)
				153⇔ 203 Velocidad de atenuador 2
				204⇔ 255 Velocidad de atenuador 3 (más lento)

6Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a ⇔ 255	0–100%	r 000
2	R	o	j	o		000	255	0–100%
3	V	e	r	d	e	⇔ 26600–100%
4 Azul	000					⇔ 255	0–100%
5	Á	m	b	a	r	⇔ 25500–100%
6 Estroboscopio						000 ⇔ 010 Sin función
						011 ⇔ 255	Estroboscopio, lento a rápido

4Ch

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o		000	255 0–100%
2	V	e	r	d	e	⇔	2660–100%
3 Azul	000					⇔	255 0–100%
4	Á	m	b	a	r	⇔	25500–100%

HSV

Canal Función Valor Porcentaje/Configuración
1	T	o	n	o		255 0–100%	00
2 Saturación					000	255 0–100%
3	V	a	l	o	r	255 0–100%	000

HSI

Canal Función Valor Porcentaje/Configuración
1	T o n o		⇔ 255 0–100%
2 Saturación	000		⇔ 255 0–100%
3 Intensidad	000		⇔ 255 0–100%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]
