GEBRUIKSAANWIJZING ATXP35K3V1B DAIKIN

Verbeterd comfort en Verbeterd economischereconomischer

COMFORT LUCHTSTROOM

De blaasrichting is opwaarts in de stand KOELEN en neerwaarts in de stand VERWARMEN. Deze functie voorkomt dat koude of warme luchtrechtstreeks op uw lichaam worden geblazen. Page 13

ECONO

Met deze functie is een efficiente werkung möglichk door het maximale stroomverbruik te beperken. Deze is nuttig bij geleiktijdig gebruik van de airconditioner en andere elektrische apparatuur die op een gedeel elektrisch circuit� aangesloten. P Pagina 14

Inhoud

Te lezen vooraleer te gebruiken

Veiligheidsmaatregelen 3

Naam van de onderdelen 5

Voorbereiding vooraleer te gebruiken. 8

Basisbediening

AUTO·KOELEN·DROGEN
VERWARMEN
ALLEEN VENTILATOR 9

Het luchtdebiet regelen 11

De blaasrichting regelen 12

Nuttige functies

COMFORT LUCHTSTROOM 13

Werking met KRACHT 13

ECONO. 14

De bediening met de TIMER

TIMER AAN/UIT 15

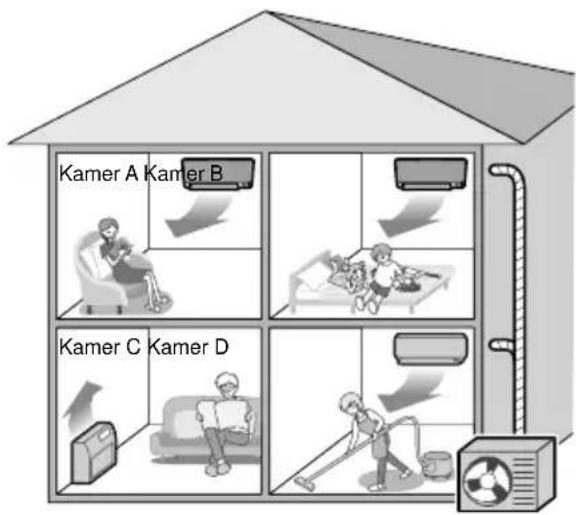

Multi-verbinding

Noot voor multi-systeme 17

Zorg

Zorg en reiniging 19

Wanner nodig

Veel gestelde vragen (FAQ) 23

Storingen opsporen en oplossen 24

De Engelse tekst is de oorspronkelijke versie. Andere talen+zijn vertalingen van de oorspronkelijke instructies.

Veiligheidsmaatregelen

Lees zorgvuldig de voorzorgsmaatregelen in deze handleiding voordat u de unit bedient.

De ATXP-modellen zijn bevuld met R32-koelmiddel.

• Bewaar deze handleiding waar de operator deze gemakkelijk kan vinden.
• Lees zorgvuldig de Voorzorgsmaatregelen in deze handleiding voordat u de unit bedient.
• Dit apparaat is bedoeld om in werkplaatsen, in de lichte industriie en in boerderijen door deskundige of geschoolde gebruikers gebruikt te worden of, in de handel en in huishoudens, door nicht gespecialiseerde Personen.
• Het geluidsdrukniveaua bedraagt minder dan 70 dB (A).
• De in deze handleiding beschreiben maatregelen worden onderverdeeld in WAARSCHUWING en VOORZICTIG. Deze bevatten beiden belangrijke informatie betreffende verilgheit. Neem alle verilgheidsmaatregelen nauwkeurig in acht.

WAARSCHUWING

Het Niet correct opvolgen van deze instructies kan ernstiglichamelijk letsel of een dodelijk onceval veroorzaken.

VOORZICHTIG

Het Niet correct opvolgen van deze instructies kan schade aan eigendommen of lichamelijk letsel tot gevolg hebben, dat ernstig kan zich al waar gelang de omstandigheden.

Probeer dit nooit. Leef de instruc

Zorg dat er een verbinding met de aarde is.

• Bewaar deze handleiding op een geschikte plaats nadat u deze hebt gelezen, zodat u deze later, indien nodig, nog kunt terugvinden. Als het toestel aan een nieuwe gebruiker wordt overgedragen, moet deze handleiding bij het toestel blijven.

WAARSCHUWING

• Stel het toestel op in een kamer waar er geen ontstekingsbronnen zijn die doorlopend werken (zoals open vuur, een gastroestel of elektrische verwarming die aanstaat enz.).
  Bedien de unit nooit wanner er schadelijk gassen (bijv. ontvlambare of corrosieve) in de buurt van de unit worden ontdekt om brand, explosie of letsel te voorkomen.
• Houd er rekening mee dat langdurige directe bloatstelling aan koele of warme lucht van de airconditioner of aan lucht die te koel of te warm is, schadelijk kan+zijn voor uwlichamelijke conditie en gezondheid.
• Plaats geen voorwerpen, zoals staven, vingers enz. in de luchtinlaat of luchtuitlaat. Als gevolg van aanraking met de hoge-snelheid ventilatorbladen van de airconditioner kan letsel ontstaan.
• Probeer nicht zelf de airconditioner te repareren, ontmantelen, opnieuw te installereren of te veranderen. Dat kan namelijk leiden tot waterlekkage, elektrische schokken of brandevaar.
• Gebruik geen ontvlambare spray in de buurt van de airconditioner, waar er anders brand kan ontstaan.
• Bij installment, verplaatsing of reparatie, gebruik geen ander koelmiddel dan dat vermeld op de buitenunit (R410A/R32). Andere koelmiddelen können voor storingen in de unit zorgen of deze beschadigen en mensen verwonden.
  Bedien het apparaat Niet met natte handen om elektrische schokken te voorkomen.
• Spoel de airconditioner Niet af met water, aangezien dit elektrische schokken of brand kan veroorzaken.
• Plaats geen bakken met water (vazen, enz.) op het apparaat, aangezien dit elektrische schokken of brand kan veroorzaken.

• Pas bij lekkage van koelmiddel op voor brandgevaar. Als de airconditioner Niet correct functioneert, d.w.z. geen koele of warme lucht produeert, kan lekkage van koelmiddel de oorzaak+zijn. Neem contact op met uw leverancier voor assistentie. Het gebruikte koelmiddel in de airconditioner is veilig en lekt gewoonlijk nicht weg. Maar ingeval van eenlek kan een schadelijk gas vrijkomen bij contact met een naakte brander, verwarming of fornuis. Stop met het gebruik van de airconditioner totdat een deskundige onderhoudsmonteur heeft bevestigd dat de lekkage is gerepareerd.

• Probeer de airconditioner Niet zich te installereren of te repareren. Een slechte installmentie of reparatie kan waterlekken, elektrische schokken of brand veroorzaken. Neem contact op met uwplaatselijke leverancier of bevoegd personeel voor installmentie en onderhoud.

• Wanner de airconditioner Niet correct fonctioneert (een brandlucht afgeeft, enz.), schakel dan het apparaat UIT en neem contact op met uwplaatselijkke leverancier. Wanner u de airconditioner onder deze omstandigheden blijt gebruiken, kan dit defecten, elektrische schokken of brand tot gevolg hebben.
• Plaats een aardlekschakelaar. Het Niet plaatsen van de aardlekschakelaar kan gevaar voor elektrische schokken of brand tot gevolg hebben.

• Voorzie het apparaat van een aardaansluiting. Aard de unit Niet aan een gas- of waterpijp, bliksemafleider of telefooaardkabel. Onvoldoende a Harding kan elektrische schokken veroorzaken.

VOORZICHTIG

• Gebruik de airconditioner nicht voor andere doeleinden dan waarvoordeze bestemd is. Gebruik de airconditioner nicht voor het koel houden van precisie-instrumenten, voedsel, dieren, planten of kunstvoorwerpen, aangezien dit de prestaties, kwaliteit en/of levensduur van het betreffende voorwerp nadelig kan beinvloeden.

Veiligheidsmaatregelen

• Stel planten of dieren nicht rechtsstreeks bloot aan de luchtstroming uit de unit, aangezien dit nadelige gevolgen kan hebben.
• Plaats geen apparatuur die open vuur producerert, opplaatsen die bloatstaan aan de luchtstroom van het apparaat, aangezien dit de verbranding van de brander nudelig kan beinvloeden.
• De luchtinlaten of luchtuitlaten nicht blokkeren. Een geblokkeerde of belemmerde luchtstroom kan vermindernde prestaties of defecten veroorzaken.
• Ga Niet op de buitenunit zitten, leg geen voorwerpen op de unit of trek Niet aan de unit. Als u dat wel doet, kan dat ongevalten tot gevolg hebben, zoals vallen of omkanteelen, waardoor letsel, een verkeerde werkig van het product of productschade kan ontstaan.
• Plaats geen voorwerpen die gevoelig zijn voor vocht, direct onder de binnen- of buitenunits. Onder bepaalde omstandigheden kan condensvorming op de hoofdunit of de koelmiddelleidingen, vuil in het luchtfilter of een verstopte afvoer waterlekkage veroorzaken, waardoor het betreffende voorwerp verruild of defect kan raken.
• Controller na langdurig gebruik de standard van het apparaat en de bevestiging ervan op beschadiging. Als ze beschadigd zijn, kan de unit vallen en letsel veroorzaken.
• Raak de tuchtinlaat of de aluminium vinnen van de unit Niet aan om letsels te voorkomen.
• Het apparaat mag zich zonder toezicht door jonge kinderen of instabiele personen worden bediend. Lichamelijk letsel of schade voor de gezondheid kan het gevolg�n.
• Dit toestel mag worden gebruikt door kinderen vanaf 8aar en personen met beperkte fysieke, zintuiglijke of mentale mogelijkheden of met een gebrek aan ervaring en kennis indien ze onder toezicht staan of onderricht zich in het veilige gebruik van het toestel en de möglichke gezaren begrijpen.
• Kinderen mogen nicht met het toestel spelen.
• Reiniging en onderhoud door de gebruiker mogen Niet worden uitgevoerd door kinderen zonder toezicht.
  Zorg dat ie ts gegen de binnen- en buitenunits kan stoten, odomat deze anders kunnen worden beschadigd.
• Plaats geen ontvlambare middelen, zoals spuitbussen, binnen 1 meter afstand van de luchtuiatlaat.

De spuitbussen können ontploffen door hare lucht die afkomstig is van de binnen- en buitenunits.

• Laat huisdieren Niet op de airconditioner plassen. Plassen op de airconditioner kan elektrische schokken of brand veroorzaken.
• Spoel de airconditioner Niet af met water, aangezien dit elektrische schokken of brand kan veroorzaken.
• Plaats geen bakken met water (vazen, enz.) op het apparaat, aangezien dit elektrische schokken of brand kan veroorzaken.

Zorg voor een degelijkke ventilatie van de kamer als samen met de airconditioner een brander en dergelijkke worden gebruikt om zuurstofgebrek te voorkomen.
Vooraleer de unit schoon te make, schakel deze uit en schakel tevens de stroomonderbreker uit of trek de stekker uit het stopcontact. Anders dreigt u elektrische schokken te krijgen en letsel op te lopen.
- Sluit de airconditioner alleen aan op het gespecificeerde stroomcircuit. Stroomvoorzieningen anders dan de gespecificeerde{kunnen elektrische schokken, oververhitting en brandenveroorzaken.
- Plaats de afvoerslang op een wijze dat het water goed kan worden afgevoerd. Door een slechte afvoer hunnen meubels, het gebouw, enz. vochtsporen beginnen te vertonen.
- Plaats geen voorwerpen in de directe nabijheid van de buitenunit en zorg er voor dat bladeren of andere overblijfselen zich Niet rondom het apparaat ophopen. Bladeren trekken keine dieren aan die in de unit hunnen binnendringen. In de unit hunnen dergelijke dieren storingen, rook of brand verooorzaken wonneer ze in contact komen met elektrische onderdelen.
- Plaats geen voorwerpen rondom de binnenunit.
Dat kan namelijk een negatieve invloed hebben op de prestaties, productkwaliteit en levensduur van de airconditioner.
- Houd het apparaatuit de buurt van kinderen en laat ze Niet met het apparaat spelen.

Plaats van installmentie

■ Raadpleeg de leverancier om de airconditioner in de volgende soorten omgevingen te installereren.

• Plaatsen met een oliehoudende omgeving of waar damp of roet voorkomt.
  Zouthoudende omgeving, zoals kustgebieden.
• Plaatsen waar zwavelgas voorkomt, zoals hete bronnen.
• Plaatsen waar sneeuw de buitenunit kan blokkeren.

Leef de onderstaande instructies na.

• De binnenunitClient minstens 1 m te zich verwijderd van een teileisie of radio (de unit kan interferentie van het beeld of geluid veroorzaken).
• De afvoer van de buitenunit moet worden afgewaterd maar een plaat met een goede drainage.

Let op: het lawaai van de unit kan storend waar voor uw buren.

Kies voor installmentie een plaat zoals hieronder worden beschreiben.
- Een plaat sm voldoende draagvermogen voor de unit die het werkgeluid of de werktrillingen Niet versterkt.
- Eenplaats waar de uitlaatlucht van de buitenunit of het werkgeluid uw buren Niet hinder.

Elektrische werkzaamheden

Zorg er bij de stroomvoorziening voor dat u een apart stroomcircuit gezrukt dat alleen voor de airconditioner is bestemd.

Het systemd maar een andereplaats brengen

• Voor het herplaatsen van de airconditioner zijn gespecialiseerde kennis en vaardigheden nodig. Raadpleeg de leverancier als herplaatsing nodig is voor verhuizen of verbouwen.

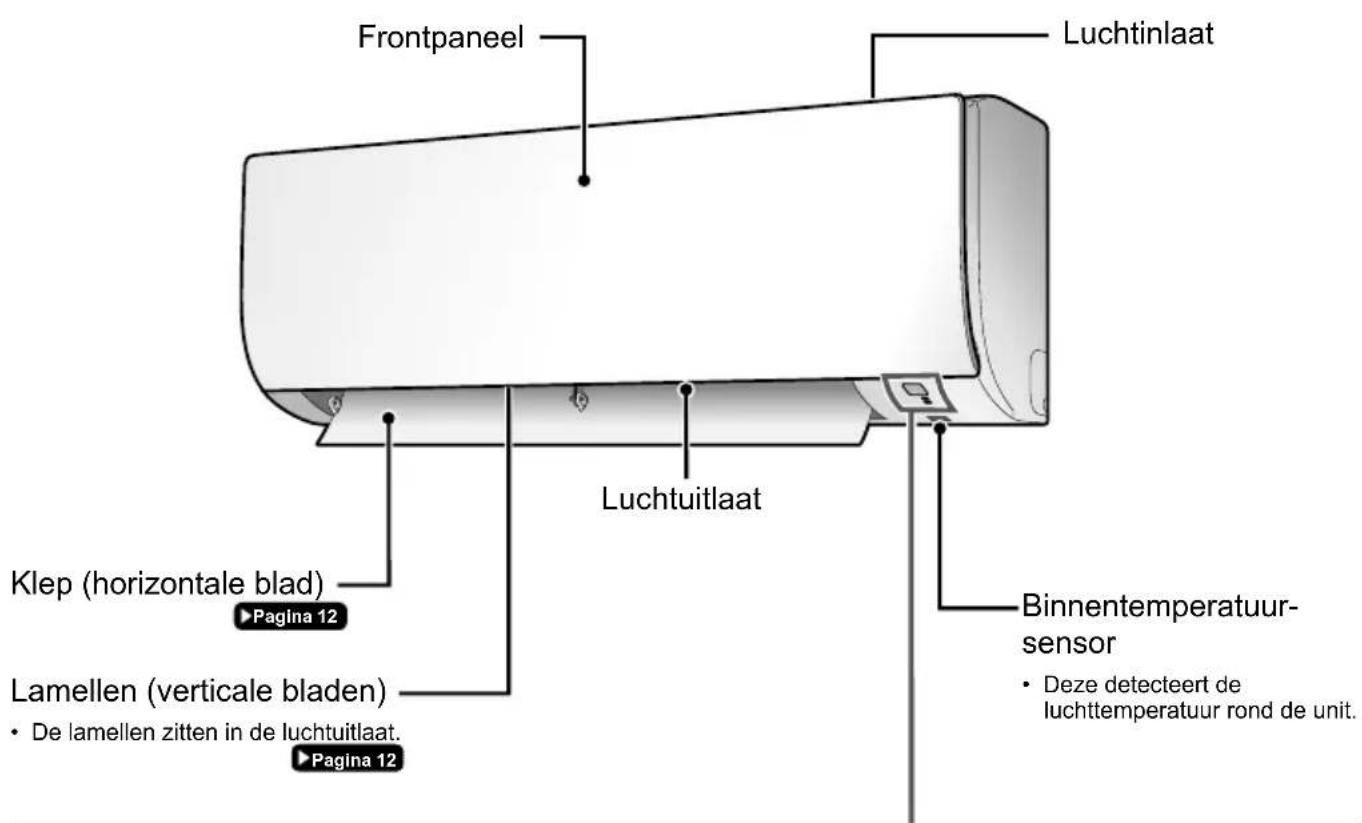

Naam van de onderdelen

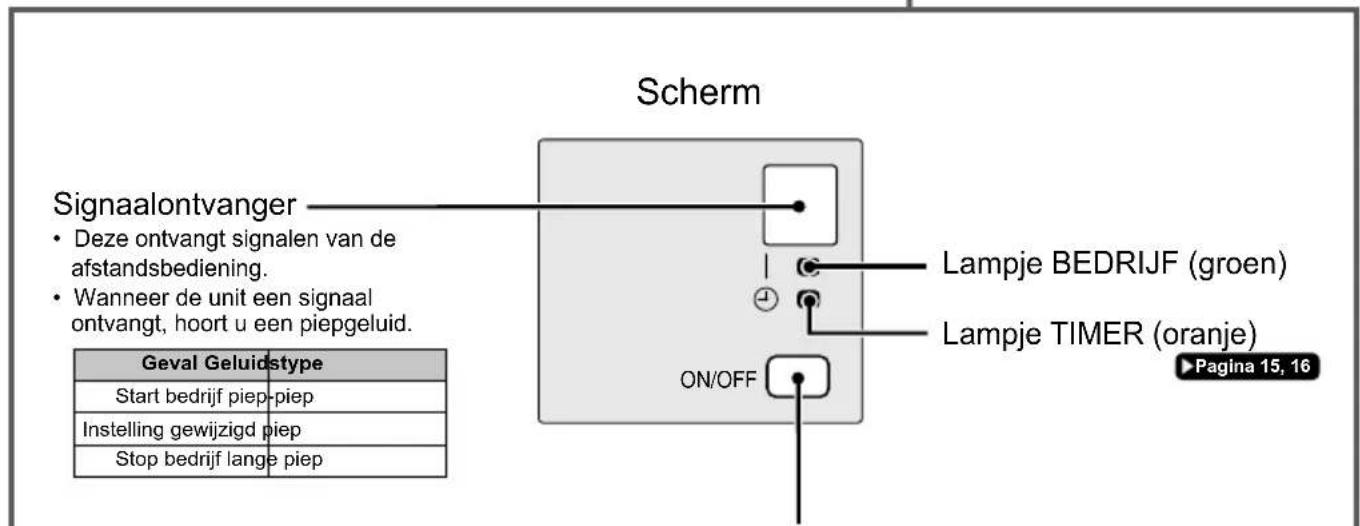

Binnenunit

AAN/UIT-schakelaar van de binnenunit

• Druk een keer op deze schakelaar om de werkking te starten.
  Druk opnieuw een keer om deze te stoppen.
• Zie de volgende tabel voor de instelling van de bedrijfsmodus.

Stand Temperatuurinstelling Luchtdebiet
AUTO 25°C	AUTO

• Gebruik deze schakelaar, wanner de afstandsbediening ontbreekt.

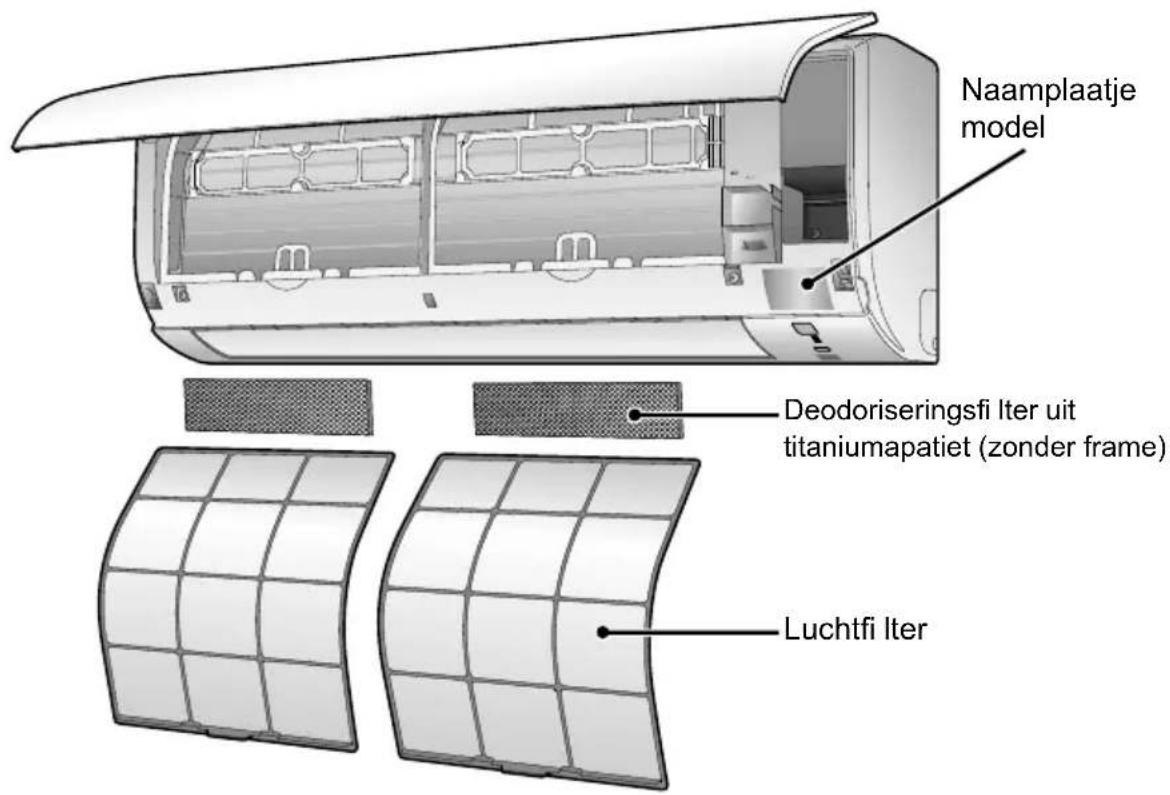

Naam van de onderdelen

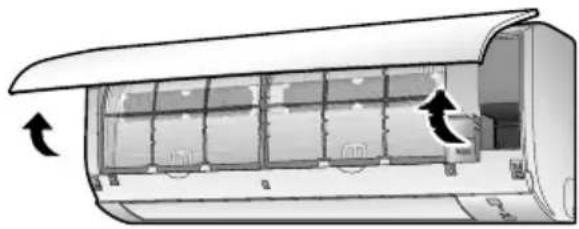

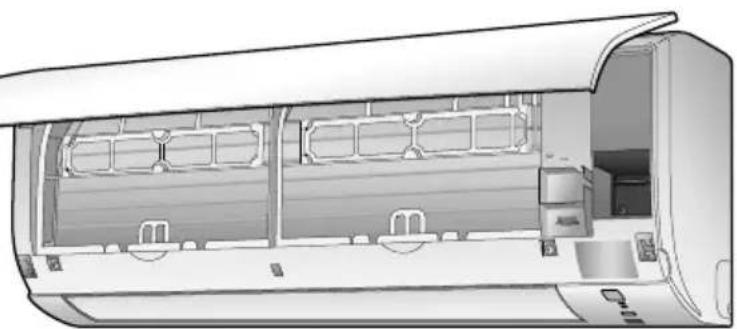

Het frontpaneel openen

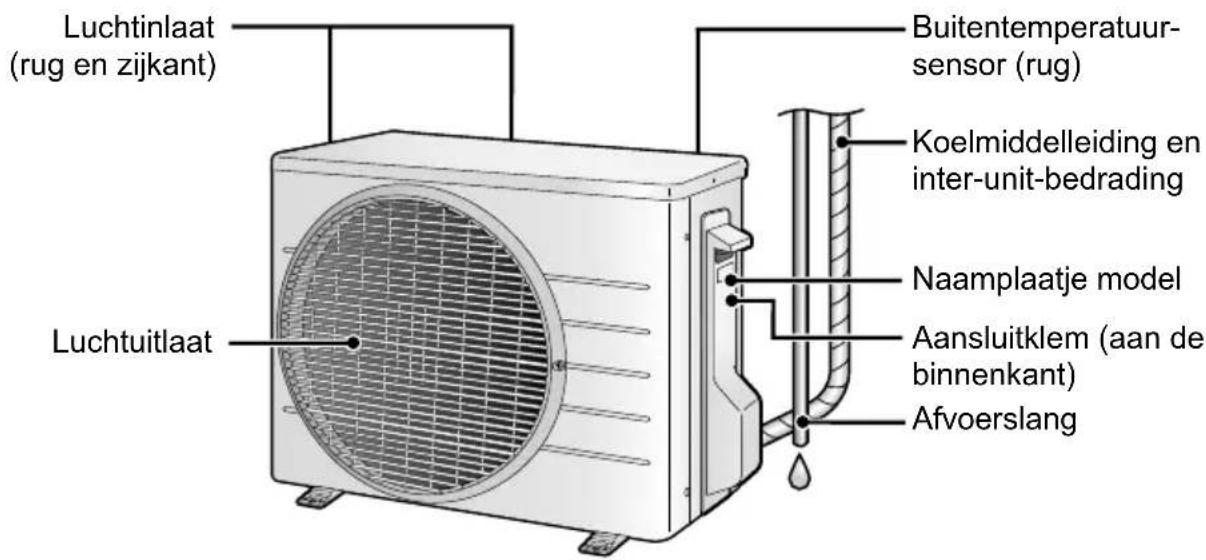

Buitenunit

• Het uiterlijk van de buitenunit kan verschellen afhankelijk van het model.

Naam van de onderdelen

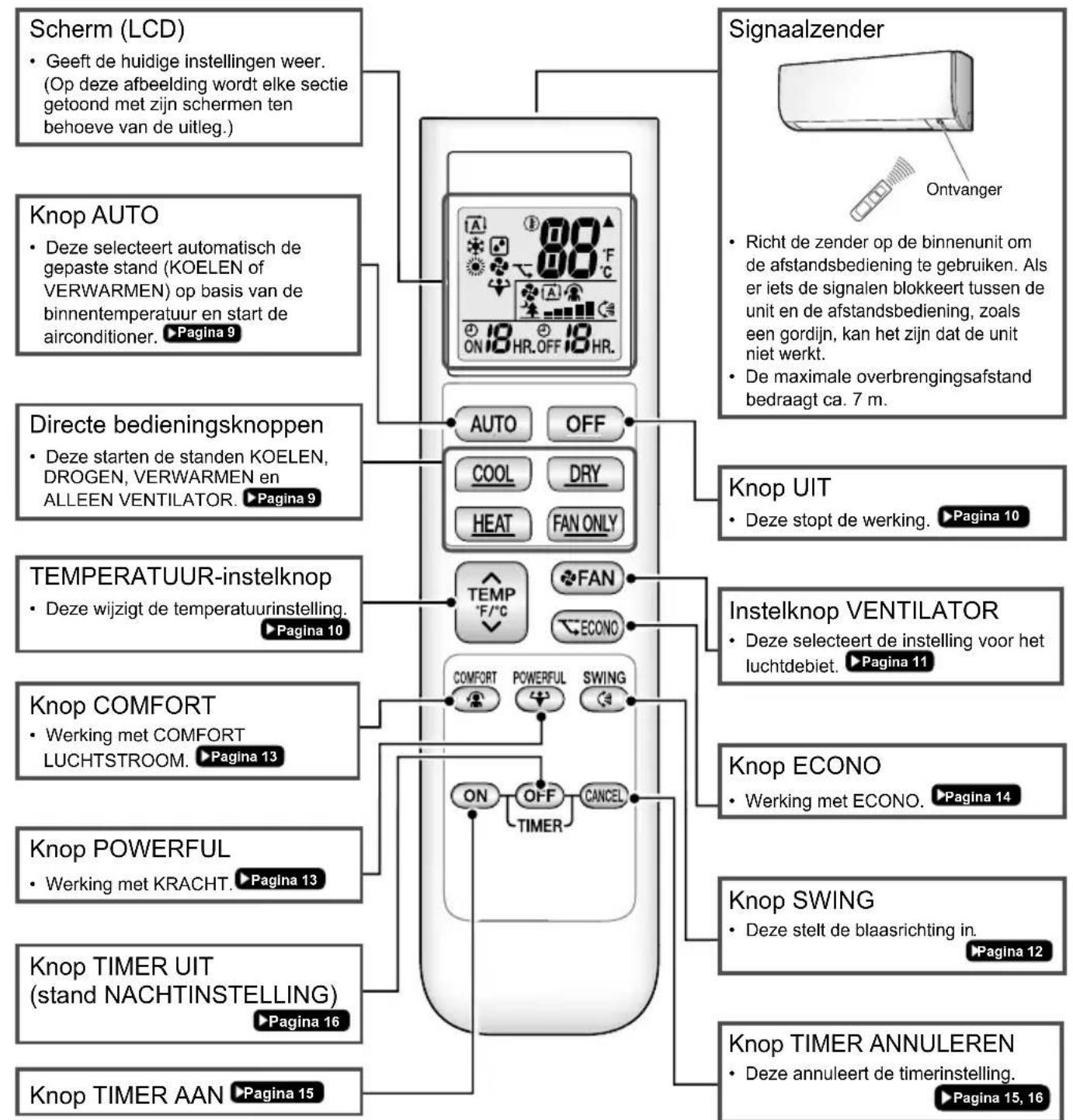

Afstandsbediening

Voorbereiding vooraleer te gebruiken

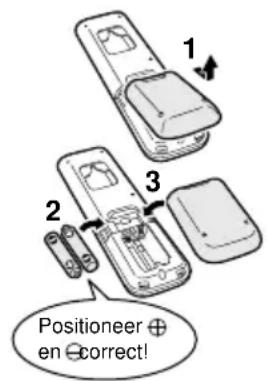

De batterijenplaatsen

1. Verwijder de hinterwand door deze te verschuiven enervoigens even op te heffen.
2. Plaats 2 droge batterijen AAA.LR03 (alkaline).
3. Plaats de hinterwand terug.

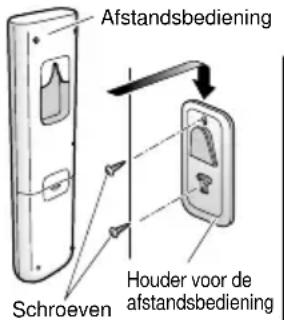

De houder van de afstandsbediening aan de muur bevestigen

1. Kies eenplaats waar de signalen de unit bereiken.
2. Bevestig de houder aan een muur, een pilaar, of vergelijkbare plaats met de met de houder meegeleverde schroeven.
3. Hang de afstandsbediening op+zijn houder.

Schakelaar weergave in graden Fahrenheit/Celsius

Druk gewiktijdig op (Timmer-knop) gedurende ca. 5 seconden.

• De temperatuur zal in graden Celsius worden weergegeven wanner deze nu in graden Fahrenheit worden weergegeven, en vice versa.
• De stand kan alleen worden veranderd wonneer de temperatuur worden weergegeven.

Draai de stroomonderbreker aan

• Nadat de airconditioner onder spanning werk gezet, worden de klep van de binnenunit eenkeer geopend en gesloten om de referentiepositie in te stellen.

NOOT

Noot over batterijen

• Gebruik batterijen van hetzelfde type en verrang bevde oude batterijen samen wanner u de batterijen verrangt.
• De batterijen gaan ca. 1aar mee. Als het scherm van de afstandsbediening vager wordt en de ontvangstprestaties bennen hetaar minder worden, dient u beiden batterijenECHter door neue, formaat AAA.LR03 (alkaline) te verrangen.
• De met de afstandsbediening meegeleverde batterijen dieren slechts om met het toestel voor het eerst te konnen werken. Deze batterijen zullen vermoedelijk minder dan een jaar meegaan.

Noot over de afstandsbediening

• Laat de afstandsbediening Niet vallen. Laat deze Niet nat worden.

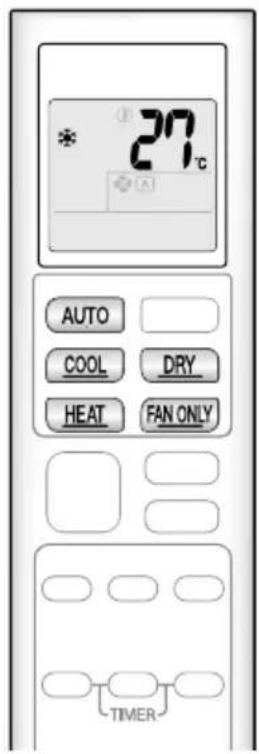

AUTO·KOELEN·DROGEN·VERWARMEN·ALLEEN VENTILATOR

De airconditioner werkt met de bedrijfsmodus van uw keuze.

De werking starten

AUTO

• In dieze stand werkt het toestel automatisch door een gespaste temperatuur en stand te selecteren.

Druk op AUTO

KOELEN

• Om de temperatuur te verlagen.

Druk op.

DROGEN

• Om de temperatuur te verhogen.

Druk op .HEAT

ALLEEN VENTILATOR

• Om de lucht in de kamer te doeon stromen.

Druk op FANONLY

• Het lampje BEDRIJF is groen verlicht.

Schem

NOOT

Noot over de stand AUTO

• In de stand AUTO selecteert het system een gesape stand (KOELEN of VERWARMEN) op basis van de binnentemperatuur en start de airconditioner.
• Het systeme selectiert periodiek, automatisch opnieuw een instelling om de binnentemperatuurDICHTER in de buurt van het niveau van de gebruikersinstelling te brengen.

Noot over de stand DRY (Drogen)

• Deze verwijdert vochtigheid met zo goed möglichk behoud van de binnentemperatuur. Deze regelt automatisch de temperatuur en het luchtdebiet, dus is een handmatige aanpassing van deze functies nicht beschikbaar.

AUTO·KOELEN·DROGEN·VERWARMEN·ALLEEN VENTILATOR

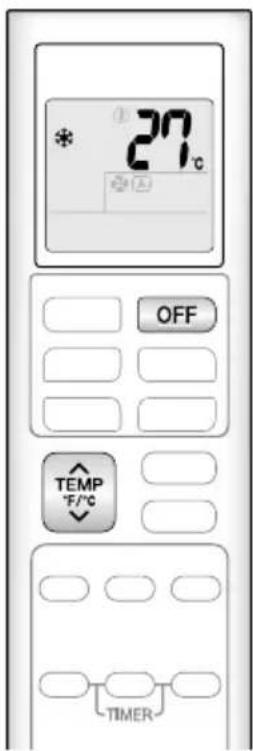

Het bedrijf stoppen

• Het lampje BEDRIJF gaat UIT.

De temperatuurinstelling wijzigen

• Druk op om de temperatuur te verhogen en druk op om de temperatuur te verlagen.

KOELEN VERWARMEN AUTO		DROGEN OF ALLEEN VENTILATOR
18 – 32°C 10 –	30°C 18 – 30°C

Tips voor energiebesparing

De temperatuurinstelling op een gemiddeld niveau houden helpt om energia te besparen.

Aanbevolentemperatuurinstelling
- Om te koelen: 26 - 28°C
- Om te verwarmen: 20 - 24°C

Bedek ramen met een zonneschem of een gordijn.
- Door zonlicht en lucht van buiten te blokkeren worden het koel-(verwarmings-) effect verhoogd.

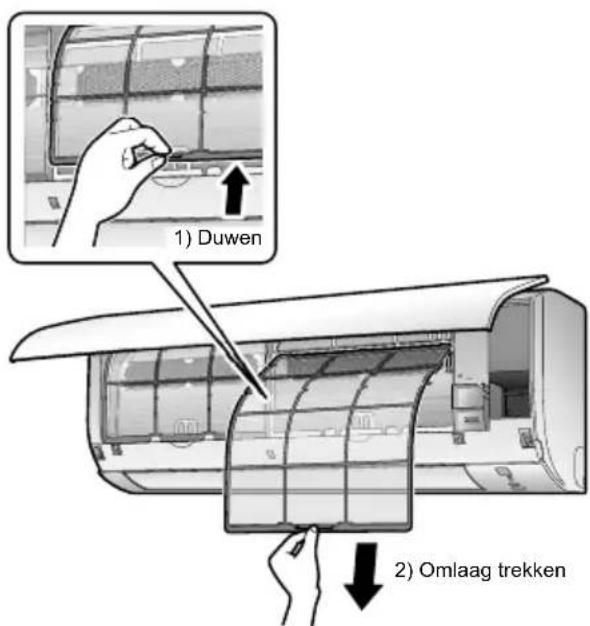

Houd de luchtfi Iters schoon.

• Verstopte luchtfilters veroorzaken een inefficiente werkung en verspillen energia. Reinig ze circa om de 2 weken.

Als u de airconditioner gedurende een langeperiode Niet gebruikt, bijvoorbeeld in de lente of herfst, draai dan de stroomonderbrekeruit.
- De airconditioner verbruikt als een beetje elektriciteit, zichs als davon nicht in bedrivij is.

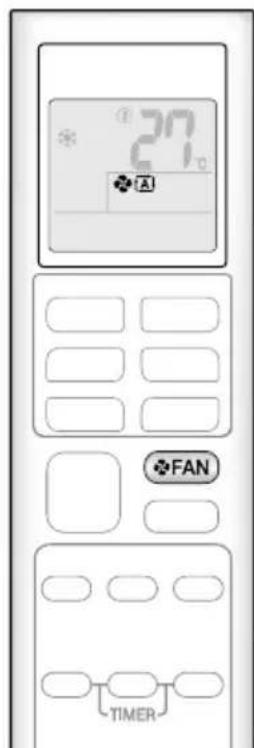

Het luchtdebiet regelen

U knot het luchtdebiet bijregelen voor meer comfort.

De instelling van het luchtdebiet aanpassen

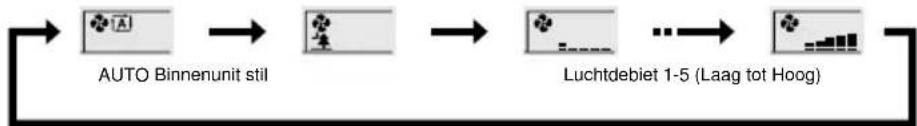

Druk op FAN

• Met elke druk op whizigt de instelling van het luchtdebiet chronologisch.

• Wanner de luchtuitblaas op " wordt ingesteld, start de geluidsarme werkig om de binnenunit Veel stiller te doein werken.
• In de geluidsarmbedrijfsmodus worden het luchtdebiet op een laag niveau ingesteld.

AUTO, KOELEN, VERWARMEN en ALLEEN VENTILATOR	DROGEN
	De luchtdebietinstelling kan nicht worden gewijzigd.

NOOT

Noot over de instelling van het luchtdebiet

Bij een kleiner luchtdebiet is het koel- (verwarmings-) effect ook minder.

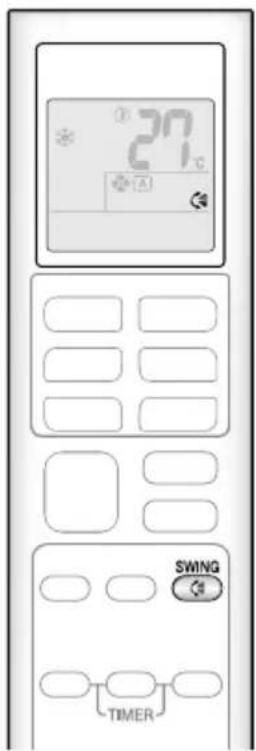

De biasrichting regelen

U kunt de bleasrichting bijregelen voor meer comfort.

VOORZICHTIG

• Gebruik allijd een afstandsbediening om de hoeken van de klep aan te passen. Door met de hand de klep te forceren kan een storing ontstaan.
  Regel de lamellen met de nodige voorzichtigheid. In de luchtuitlaat draait een ventilator op hoge snelheid.

Auto zwenken inschakelen

Blaasrichting maar boven enaar beneden

Druk op

• " verschijnt op het LCD-schem.
• De klep (horizontal) beginnen te bewegen.

De klep in de gewenste stand instellen

• Deze functie is doeltreffend als de klep in de stand Auto zwenken staat.

Druk op SwING Wanneer de klep de gewenste stand theeft bereikt.

• "verdwijnt van het LCD-schem.

De lamellen in de gewenste stand instellen

Houd de knoppen vast en beweeg de lamellen (verticalen bladen).

Er is een knop op 2 plaatsen.

NOOT

Noten over deinstelling van de blaasrichting

• De bewegingsruimte van de klep varieert volgens de bedrijsmodus.
• De klep zal in de bovenste stand stoppen wanner het luchtdebietaar laag worden gewijzigdijdens het instellen van het maar boven enaar beneden zwenken.

Bewegingsgebied van de klep
KOELEN / DROGEN

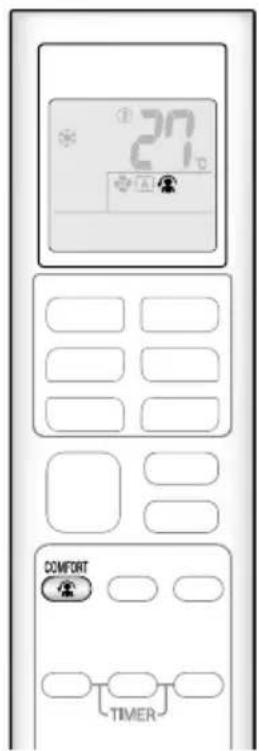

COMFORT LUCHTSTROOM

De blaasrichting en het debiet worden bijgesteld om ervoor te zorgen dat de lucht Nietrechtstreeks op mensen in de kamer worden geblazen.

COMFORT-LUCHTSTROOM starten

Druk op

• " verschijnt op het LCD-schem.

	KOELEN en DROGEN VERWARMEN
Richting waarin de klep.gaat	Gaat maar boven Gaat�abeneden
Luchtdebiet	AUTO

• Niet beschikbaar in de stand ALLEEN VENTILATOR.

COMFORT-LUCHTSTROOM stoppen

Druk opniew op

• "verdwijnt van het LCD-schem.
• De klep zal terug maar hun geheugenstand.gaan van voor de stand COMFORT LUCHTSTROOM.

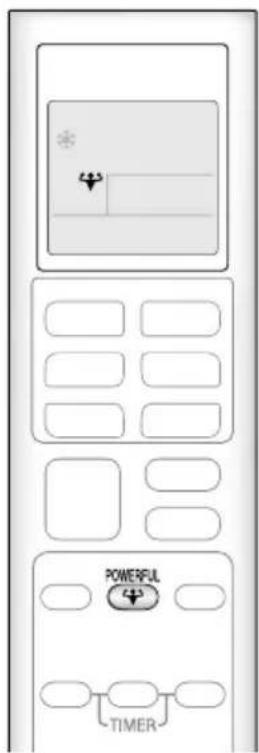

Werking met KRACHT

De werkung met KRACHT zorgtervoord het koel- en verwarmingseffect in iedere stand zeer snel gekommen worden. In deze stand werkt de airconditioner op maximumcapaciteit.

De werking met KRACHT starten

Druk op

• " verschijnt op het LCD-schem.
• De werkung met KRACHT eindigt na 20 minutes. Het system erwerkt daarna wee automatisch met de vorige instellungen die werden gelebruikt voor het bedrivf KRACHT.

Stand KRACHT annuleren

Druk opniew op

• "verdwijnt van het LCD-schem.

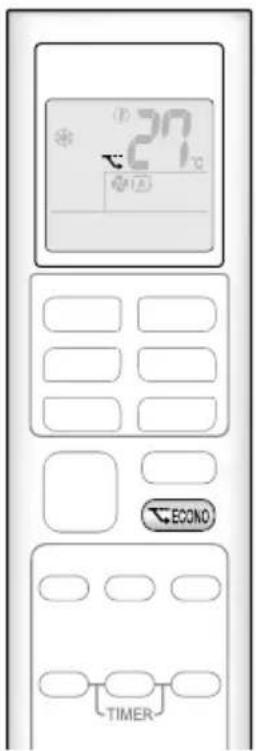

ECONO

In de stand ECONO werkt het toestel officiert door het maximale energieverbruik te beperken.

Deze functie is nuttig om te voorkomen dat de stroomonderbreker uitschakelt wonneer de unit met andere toestellen op hetzelfde circuit werken.

De stand ECONO starten

Druk op ECONO

• " verschijnt op het LCD-schem.
• Niet beschikbaar in de stand ALLEEN VENTILATOR.

De stand ECONO stoppen

• "verdwijnt van het LCD-schem.

NOOT

Noot over de werking COMFORT LUCHTSTROOM

• Als de blaasrichting maar boven enaar beneden wordt geselecteerd, wordt de werking COMFORT LUCHTSTROOM geannuleerd.

Noot over de stand KRACHT

Door op OFF te drukken worden de instellen geannuleerd en verdwijnt" van het LCD-schemr.
- De stand KRACHT verhoegt de capaciteit van de airconditioner Niet, als de airconditioner al op+zijn aantoonbaar maximale vermogen werk.

-In de standen KOELEN,VERWARMEN en AUTO

Om het koel- (verwarmings-) effect te maximaliseren worden de capaciteit van de buitenunit verhoogd en worden het luchtdebiet gefexeerd op de maximale instelling.

De temperatuurinstelling kan nicht worden gewijzigd.

-In de stand DROGEN

De temperatuurinstelling worden verlaagd met 2,5^ en het luchtdebiet worden enigszins vergroot.

-In de stand ALLEEN VENTILATOR

Het luchtdebiet is gefi xeerd op de maximale instelling.

Noot over de stand ECONO

Door op OFF te drukken worden de instellen geannuleerd en verdwijnt " van het LCD-schemr.
- Als het stroomverbruikniveau al laag is, za het stroomverbruik Niet verminderen wanner de stand ECONO worden gekozen.

Sommige nuttige functies können samen worden gebruikt.

COMFORT LUCHTSTROOM + ECONO Be schikkaar
KRACHT + COMFORT LUCHTSTROOM Niet beschikkaar*
KRACHT + ECONO Niet beschikkaar*

*De functie van de knop die als LASTe werd ingedrukt, krijgt voorrang.

TIMER AAN/UIT

Timerfuncties zijn nuttig om de airconditioner's nachts of's ochtends automatisch in- of uit te schakelen. U kunt tevens TIMER AAN en TIMER UIT samen gebruiken.

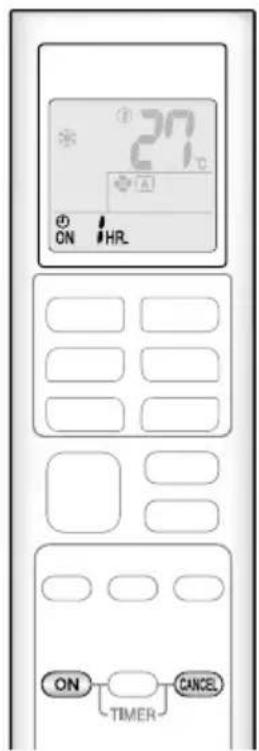

De stand TIMER AAN gebruiken

Druk op

"Overschrijnt op het LCD-schem.

• Telkens u op ON drukt, gaat de uurinstelling met 1(uur vooruit. Het uw kan:tussen 1 en 12 uworden ingesteld.
• Het lampje TIMER brandt orangje.

Schem

De stand ON TIMER (Timer Aan) annuleren

Druk op

" ^ 念 verdwart van het LCD-schem.
- Het lampje TIMER gaat UIT.

NOOT

Stel in de volgende gevallen de timer opniew in.

• Na het uitschakelen van de stroomonderbreker.
• Na een stroomstoring.
• Na het verwangen van de batterijen in de afstandsbediening.

TIMER AAN/UIT

De stand TIMER UIT gebruiken

Druk op

" verschint op het LCD-schem.

• Telkens u op OFF drukt, gaat de uurinstelling met 1(uur vooruit. Het uur kan tussen 1 en 12(uur worden ingesteld.
• Het lampje TIMER brandt orangje.

Schem

De stand TIMER UIT annuleren

Druk op

"verdwint van het LCD-schem.
- Het lampje TIMER gaat UIT.

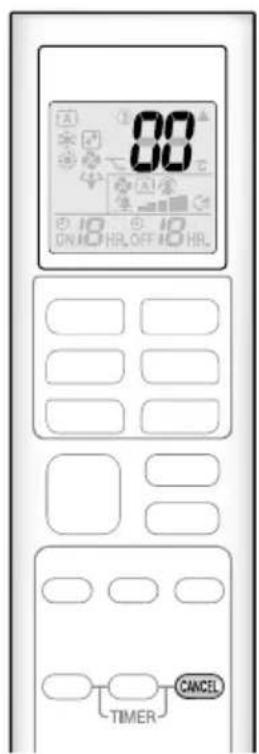

TIMER AAN en TIMER UIT combineren

• Zie hieronder voor een voorbeeld van een instelling die 2 timers combineert.
  "ON"en " OFFerschijnen op het LCD-schemr.

[Voorbeeld]

Instellen verwijl de unit werkt
- Dit stopt de unit 1 uur later en start undeze 7 uur nadien.

Instellen verwijl de unit gestopt is
- Dit start de unit 2=uur later en stopdeze 3 uur nadien.

NOOT

Stand NACHTINSTELLING

• Wanner TIMER UIT is ingesteld, past de airconditioner de temperatuurinstelling automatisch aan (0,5°C hoger in KOELEN, 2,0°C lager in VERWARMEN), zodate er geen overmatige koeling (verwarming) plaatsvindt wonneer worden geslapen.

Noot voor multi-system

Het multi-system heeft een buitenunit die met meerere binnenunits is verbonden.

De bedrijfsmodus selecteren

Met de instelling voor voorrang aan een kamer, maar uitgeschakeld of Niet aanwezig.

Wonneer er meer dan een binnenunit werkt, worden voorrang verleend aan de eerste unit die werden ingeschakeld.

Stel in dat geval de units die later werden ingeschakeld, indezelfde bedrijfsmodus als de eerste unit.

Anders schakelen deze over maar de stand-bystatus en knippert het lampje BEDRIJF: dit verwijst Niet maar een storing.

Buitenunit

OPMERKING

Noot over de bedrijfsmodus voor een multi-system

• De standen KOELEN, DROGEN en VENTILATOR konnen tegelijkkertijd worden gebruikt.
• De stand AUTO selekteert automatisch de standen KOELEN OF VERWARMEN afhankelijk van de kamertemperatuur.

Daarom is de stand AUTO beschikbaar, wonneer u bezelfde bedrijfsmodus selecteert als die van de kamer waar de eerste unit is ingeschakeld.

VOORZICTIG

• Doorgaans krijt de bedrijfsmodus in de kamer waar de unit het eerste werkt, voorrang. De volgende situatuies zich echter uitzonderingen.
  Vergeet dat dus Niet.

Als de bedrijfsmodus van de eerste kamer de stand VENTILATOR is en daarna de stand VERWARMEN in een andere kamer worden gebruikt, krijt de stand VERWARMEN voorrang. In deze situatie schakelt de airconditioner die in de stand VENTILATOR werk, maar stand-by en flitst het lampje BEDRIJF.

Met de ingeschakelde instelling voor voorrang aan een kamer.

Zie de instelling voor Voorrang aan een kamer op de volgende pagina.

Stand NACHT STILL (alleen beschikbaar voor de stand KOELEN)

Voor de stand NACHT STILL is een eerste programmeringijdens de installmentie vereist. Raadpleeg uw detaillist of leverancier voor hulp.

De stand Nacht STIL vermindert's nachts het lawaai wanner de buitenunit in bedrijf is om de buren nicht te storen.

• De stand Nacht STIL worden ingeschakeld, wonneer de temperatuur 5^ of meer daalt ten opzichte van de hoogste temperatuur die.De zag werd gereigsteerd. Wonneer het temperatuurverschil minder is dan 5^, wordt deze functie derhalve niet ingeschakeld.
• De stand NACHT STIL vermindert enigszins de koelefficiency van de unit.

Noot voor multi-system

Vergrendeling stand KOELEN/VERWARMEN

Om de stand KOELEN/VERWARMEN te konnen vergrendelen is een eerste programmeringijdens de installmente vereist. Raadpleeg uw gemachtigde leverancier voor assistentie. Met vergrendeling van de stand KOELEN/VERWARMEN worden de unit geforceerd in de stand KOELEN of VERWARMEN ingesteld. Dit is een handige functie, wanner u alle binnenunits die op het multi-systemeën aangesloten, indezelfde bedrijsmodus wilt instellen.

OPMERKING

• Het is nicht möglich om de vergrendeling van de stand KOELEN/VERWARMEN in te schakelen samen met de Instelling voor Voorrang aan een kamer.

Instelling voor voorrang aan een kamer

De instelling voor voorrang aan een kamer vereist een programmering vooraf dieijdens de installmentie dient te gebeuren. Raadpleeg uw gemachtigde leverancier voor assistentie.

De kamer die is aangewezen als Voorangskker, krijgt in de volgende situatuies voorrang.

Bedrijfsmodus Voorrang

• Aangezien de bedrijfsmodus van de kamer die voorrang krijgt, voorgaat, kan de gebruiker een andere bedrijfsmodus voor andere kamers selecteren.

[Voorbeeld]

• Kamer A is de Voorangskamer in de voorbeelden.

Wanner de stand KOELEN in kamer A is geseleerd, verwil de volgende standen in kamer B, C en D actief zich:

Bedrijfsmodus in kamer B, C en D Status van kamer B, C en D, wanner de unit in kamer A in de stand KOELEN staat
KOELEN OF DROGEN of VENTILATOR	Huidige bedrijfsmodus gehandhaafd
VERWARMEN	De unit schakelt maar de stand-bystand. Het bedrivf worden hetvat, wanner de unit in kamer A stopt met werken.
AUTO	Als de unit in de stand KOELEN is ingesteld, gaat deze door met werken. Als de unit in de stand VERWARMEN is ingesteld,zetijken zich in stand-by. Het bedrivf worden hetvat, wanner de unit in kamer A stopt met werken.

Voorrang wanner de stand KRACHT worden gebrukt

[Voorbeeld]

• Kamer A is de voorrangskamer in de voorbeelden. De binnenunits in kamers A, B, C en D werkken allemaal. Als de unit in kamer Aaar de stand KRACHT omschakelt, wordt het bedrijfsvermogen geconcentreerd in kamer A. In een dergelijk geval kan de koel-(verwarmings-) efficiency van de units in kamer B, C en D enigszins worden verminderd.

Zorg en reiniging

VOORZICHTIG

• Schakel de unit uit en draai de stroomonderbreker voordat u de unit schoonmaakt.
• Raak de aluminiumlamellen van de binnenunit Niet aan. Als u die onderdelen aanraakt, kan dit letsel tot geolg hebben.

Beknopte gebruiksaanwijzing

Onderdelen reinigen

Frontpanel

Wrijf het paneel schoon met een vochtige zacht deok.
- Gebruik alleen een neutraal schoonmaakmiddel.

Wanner vuil

Luchtfi Iter

Een maal per 2 weken

Pagina 20

Deodoriseregingsfi Iter uittitaniumapatiet (zonder frame)

Zuig de fi lter schoon of cervang deque.

[Reiniging] [Vervanging]

Eens om de 6 maanden Een maal per 3aar

Paglia 21

Pagina 21

Binnenunit, buitenunit en afstandsbediening

Veeg deze met een zachte doek schoon.

Wanner vuil

NOOT

Gebruik geen van de volgende producten & materialen om schoon te make:

Water warmer dan 40^
- Vluchtige vloeistoffen, zoals benzeen, benzine en verdunners
- Polijstpasta's
Ruwematerialen, zoals een schurborstel

Zorg en reiniging

Luchtfi Iter

1. Open het frontpaneel.

• Neem het frontpaneel aan weerszijden vast en open het.

2. Neem de luchtfi Iters eruit.

• Druk de filterlip maar het midden van elke luchtfilter enigszins omhoog en trek deze dan omlaag.

3. Was de luchtfi Iters met water of reinig ze met een stofzuiger.

• Het worden aanbevolen om de luchtfi liters elke 2 weken te reinigen.

Als stof Niet gemakkelijk loslaat

• Was de luchtfi liters met een neutraal reinigingsmiddel dat is verdund met handwarmwater. Laat ze daarna in de schaduw drogen.

4. Maak de fi Iters opnieuw vast.

5. Sluit langzaam het frontpaneel.

• Druk aan beiden kanten en in het midden op het frontpaneel.

• Controller of het frontpaneel na de reiniging goed vast zit.

Zorg en reiniging

Deodoriseringsfilteruit titaniumapatiet

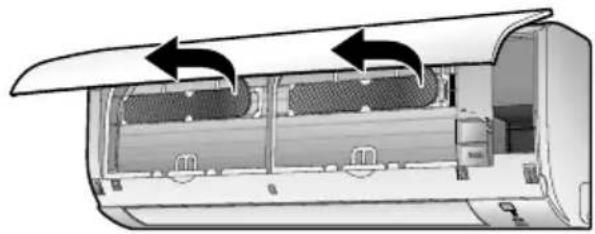

1. Open het frontpaneel en trek de luchtfi Iters eruit.

▶Pagina 20

1. Verwijder de deodoriseringsfi Itersuit titaniumapatiet.

2. Neem de fi Itersuit de lipjes.

1. Reinig of cervang de deodoriseringsfi ltersuit titaniumapatiet.

[Reiniging]

3-1 Zuig het stof weg en dompel de fi Iters 10 tot 15 minuten in laww water of water als ze zeer vuil+zijn.

3-2 Schud na het wassen het resterende water eruit en eraf en LAST Z daarna drogen in de schaduw.

• Wring de fi Iter Niet uit om het water eruit te verwijderen.

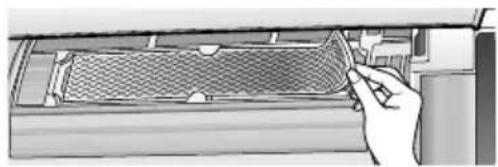

[Vervanging]

Verwijder de fi Iter uit de lipjes en maak een neue klaar.

Gooi de oude fi Iter weg als nicht-ontvlambar afval.

1. Zet de deodoriseringsfi Itersuit titaniumapatiet zoals zewaren in hun plaats.

2. Controller of de fi lter goed in de lipjes zit Vooraleer hem vast te make.

3. Maak de fi Iters opniew vast.

4. Sluit langzaam het frontpaneel.

NOOT

• Bedrijf met vuile fi tters:

• geur verwijderen uit de lucht is Niet möglichk,

• reinigen van de lucht is Niet möglichk,
  resulteert in slechte verwarming of koeling,

een slechte geur veroorzaken.

Gooi de oude fi Iters weg als Niet-ontvlambaar afval.
- Neem contact op met de verdeler waar u de airconditioner koct om een deodoriserringsfi Iteruit titaniumapatiet te bestellen.

Onderdeel	Deodoriseringsfi Iter uit titaniumapatiet, 1 set
Stuknr. KAF970A46

Zorg en reiniging

Vooraleer een langeperiode van Niet-gebruik in te gaan

1. Laat de unit een pau in de stand ALLEEN VENTILATOR werken om de binnenkant volledig te drogen.

Druk op FANONLY

1. Schakel de stroomonderbreker van de airconditioner in de kamer uit nadat het bedrijf is gestopt.
2. Haal de batterijen uit de afstandsbediening.

Wij adviseren periodiek onderhoud

• Bij bepaalde bedrijfsomstandigheden kan de binnenzijde van de airconditioner vuil worden na een aantal seizoenen te zich gebruikt, wat slechte prestaties tot gevolg heeft. Het is raadzaam om periodiek onderhoud door een erkendevakman te latent uitvoeren, naast de regelmatte reiniging door de gebruiker.
• Om een erkende onderhoudsdienst, neem contact op met de verdeler bij wie u de airconditioner意见建议.

Belangrijke informatie over het gebruekte koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat de gassen nicht vrij in de atmosefer.

ATXP20/25/35K2V1B ATXP20/25/35K3V1B
Koelmiddeltype:	R32
GWP(1)-waarde:	675

ATX20/25/35K2V1B
Koelmiddeltype:	R410A
GWP(1)-waarde:	2087,5

(1)GWP = globaal opwarmingspotentieel

Afnankelijk van de Europese of lokale wetgeving konnen periodieke inspecties voor koelmiddellekken zijn vereist. Neem voor meer informatie contact op met uw lokale leverancier.

OPMERKING met betrekking tot tCO_2 eq

In Europa wird de uitstoot van broeikasgassen van de totale koelmiddelvulling in het system (uitgedrukt in ton CO _2 -equivalent) gebruikt om de onderhoudstemijnen te bepalen. Volg de toepasselijkke wetgeving.

Formule om de uitstoot van broeikasgassen te berekenen:

GWP-waarde van het koelmiddel × Totale koelmiddelvulling [in kg] / 1000

Veel gestelde vragen (FAQ)

Binnenunit

De klep kommt nicht onmiddelijk in beweging.

• De airconditioner stelt de stand van de klep af. De klep zal zo dadelijk gaan bewegen.

De airconditioner stoptijdens het bedrijf met het genereren van de luchtstroom.

• Wanner de ingestelde temperatuur eenmaal is bereikt, worden het luchtdebiet verminderd en stopt het bedrijf om te voorkomen dat er een koele luchtstroom (tijdens verwarming) worden gezengereerd of om ervoor te zorgen dat het vochtigheidsgehalte (tijdens koelen) Niet stijgt. Het bedrijf worden automatisch hervat, wanner de binnentemperatuur stijgt of daalt.

Het VERWARMEN stopt plotseling en er is een stromend geluid te horen.

• De buitenunit is aan het ontdooien. Het VERWARMEN start nadat de vorst van de buitenunit is verwijderd. Dit kan 4 tot 12 minutes duren.

Het bedrijf start nicht spoedig op.

Wanner snel op de knop of op een andere dirente bedieningsknop werd gedrukt nadat de unit was gestopt.

■ Wanneer de stand opnieuw werk geselecteerd.

• Dit is om de airconditioner te beschermen.
  U dient circa 3 minuten te wachten.

Buitenunit

Uit de buitenunit komt water of stoom.

In stand VERWARMEN
- De vorst op de buitenunit smelt en wordt water of stoom, wanner de airconditioner ontdooit.
In standen KOELEN of DROGEN
- Vochtuit de lucht condenseert in water op het koeloppervlak van de leidingen van de buitenunit en druppelt.

De unit maakt andere geluiden.

Een geluid zoals dat van stromend water

• Dit geluid wordt geproducedoor door het koelmiddel dat door de airconditioner stroomt.
• Dit is een pompend geluid van het water in de airconditioner. U kunt dit horen wanneer het water tijdens het KOELEN of DROGENuit de airconditioner wordt gesprompt.

Een blazend geluid

• Dit geluid wordt geprodueerd wonneer de stroming van het koelmiddel in de airconditioner worden omgekeerd.
  Een tikkend geluid
• Dit geluid worden geproduced door het Lichtjes uitzetten of krimpen van de kast en het frame van de airconditioner als gevolg van de veranderende temperatuur.

Een fluitend geluid

• Dit geluid wordt geprodueerd wanner koelmiddel stroomt tijdens het ontdooien.
  Een klikkend geluid tijdens bedrijf of verliestijd
• Dit geluid worden geproduced wanner de regelkleppen van het koelmiddel of de elektrische onderdelen werken.
  Een kloppend of klepperend geluid
• Dit geluid komtuit de airconditioner wanner de afzuigventilator worden ingeschakeld verwijl de deuren van de kamer worden gesloten. Open het raam of schakel de afzuigventilatoruit.

Storingen opsporen en oplossen

Gelieve eerst de volgende punten te controleren vooraleer een vraag te stellen of om een reparatie te verzoeken.

Raadpleeg uw verdeler van als het probleem Niet opgelost is.

Dit is geen probleem

Dit geval is geen probleem.

Controleren

Controleer opniewu voordat u een reparatie aanvraagt.

Geval Beschrijving /	wat controleren
Lampje BEDRIJF is UIT.	? · Is een stroomonderbroker uitgeschakeld of een zekering gesprongen? · Is er een stroompanne? · Zitten er batterijen in de afstandsbediening?
Lampje BEDRIJF knippert.	? · Draai de stroomtoevoer uit met de stroomonderbroker en herstart de unit met de afstandsbediening. Als het lampje BEDRIJF nog steeds knippert, controllerer de storingscode en neem contact op met uw verdeler. ▶Pagina 27

De airconditioner stopt plotseling te werken

Geval Beschrijving /	wat controleren
Lampje BEDRIJF brandt.	✔ ➀ ➁ ➂ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁
Lampje BEDRIJF knippert.	✔ ➁ ➁ ➂ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁ ➁

De airconditioner stopt nicht te werken

Geval Beschrijving /	wat controleren
De airconditioner werkt verder, zelfs nadat hij gestopt is.	✓■ Onmiddelijk nadat de airconditioner gestopt is · De ventilator van de buitenunit blijf nog werkken gedurende 1 minuut om het systeme te beschermen. ■ Terwijl de airconditioner Niet in bedrijf is · Wanner de buitentemperatuur hoog is, kan de ventilator van de buitenunit beginnen te draaien om het systeme te beschermen.

Geval Beschrijving /	wat controleren
Er blaast geen lucht UIT.	■ In stand VERWARMEN · De airconditioner warmth op. Wacht even (1 tot 4 minutes). · Tijdens het ontdooien komt er geen warme lucht UIT de binnenunit.
Er kommt geen lucht UIT / Er kommt lucht UIT.	■ Is het luchtdebiet juist ingesteld? · Is het luchtdebiet ingesteld op laag, zoals "Binnenunit stil" of "Luchtdebiet 1"? Verhoog de instelling voor het luchtdebiet. ■ Is de temperatuur juist ingesteld? ■ Is de blaasrichting juist ingesteld?
Er kommt lucht UIT.	■ Is er een meubel onmiddelijk onder of naast de binnenunit? · Werkt de airconditioner in ECONO? ▲Pagina 14 · Zijn de luchtfi iters vuil? · Blokkeert er iets de luchtinlaat of -uitlaat van de binnenunit of de buitenunit? · Is er een venster of deur open? · Is een uitlaatventilator aan het draaien?

Storingen opsporen en oplossen

Er kommt nevel uit

Geval Beschrijving /	wat controleren
Er kommt nevel UIT de binnenunit.	• Dit gebeurt wonneer de lucht in de ruimte door de koude luchtstroomijdens het KOELEN of in een andere stand worden gekoeld tot nevel.

Afstandsbediening

Geval Beschrijving /	wat controleren
De unit ontvangt geen signalen van de afstandsbediening of hebte een beperkt werkingsgebied.	✓ · De batterijen zijn misschien te zwak geworden.Vervang.beide batterijen door neue droge batterijen van het type AAA.LR03 (alkaline).Voor meer bijzonderheden, raadpleeg "Voorbereiding vooraleer te gebruiken".▶Pagina 8· De signaalcommunicatie kan worden uitgeschakeld, als er in de kamer een TL-lamp met een elektronische starter aanwezig is (zoals inverterlampen). Raadpleeg uw verdeler indien dit het geval is.· De afstandsbediening werkt möglichnest goed als de zender aan direct zonlicht is blootgesteld.
Het LCD-schem is vaag, werkt Niet of geeft foute informatie wee.	✓ · De batterijen zijn misschien te zwak geworden.Vervang.beide batterijen door neue droge batterijen van het type AAA.LR03 (alkaline).Voormeer bijzonderheden, raadpleeg "Voorbereiding vooraleer te gebruiken".▶Pagina 8
Andere elektrische toestellen beginnen te werken.	✓ · Indien de afstandsbediening andere elektrische toestellen bedient, verplaats deze toestellen of neem contact op met uw verdeler.

De lucht heeft een geur

Geval Beschrijving /	wat controlleren
De airconditioner geeft een geur af.	✓ · De geur in de kamer worden in de unit geabsorbeerd en opnieuw in de kamer geblazen. Wij adviseren de binnenunit te lately reinigen. Neem hiervoort contact op met uw verdeler.

Overigen

Geval Beschrijving /	wat controleren
De airconditioner gedraagt zich plots eigenaardig verwijl hij aan het werken is.	? · De airconditioner kan een storing vertonen als gevolg van bliksem of radio.Indien de airconditioner slecht werkkt, draai de stroomtoevoer UIT met de stroomonderbreker en herstart de unit met de afstandsbediening.

Noot over de bedrijfsomstandigheden

• Indien de units blijven werken in andere omstandigheden dan deze vermeld in de tabel,

• kan een veiligheidsinrichting de werkking stoppen,

• kan er zich dauw op de binnenunit vormen, die kan druipen wanneer KOELEN of DROGEN worden geselecteerd.

Stand Bedrijfsomstandigheden
KOELEN / DROGEN	Buitentemperatuur: -10 – 46°C Binnentemperatuur: 18 – 32°C Vochtigkeit binnen: max. 80%
VERWARMEN	Buitentemperatuur: -15 – 24°C Binnentemperatuur: 10 – 30°C

Storingen opsporen en oplossen

Bel onmiddelijk de serviceleverancier

WAARSCHUWING

Wanner er iets abnormaal gebeurt (zoals brandlucht), stop dan het bedrijf en draai de stroomonderbrekeruit.

• Doorgaan met het bedrijf onder abnormale omstandigheden kan problemen, elektrische schokken of brand tot gevolg hebben.
• Raadpleeg de serviceleverancier waar u de airconditioner hebt gekocht.

• Verkeerd uitgevoerde werkzaamheden können elektrische schokken of brand veroorzaken.
• Raadpleeg de serviceleverancier waar u de airconditioner hebt gekocht.

Als een van de volgende symptomen optreedt, bel dan onmiddelijk de serviceleverancier.

• De stroomkabel is abnormaal heet of beschadigd.
• Tijdens het bedrijf is er een abnormaal geluid te horen.
• De veiligheidsonderbreker, een zekering of de aardlekschakelaar worden tijdens het bedrijf vaak in werkung gesteld.
• Een schakelaar of een knop werkt vaak Niet maar behoren.
• Er is een brandlucht.
• Er lekt water uit de binnenunit.

Schakel de onderbrekeruit en bel deserviceleverancier.

Na een stroomstoring

• Na circa 3 minuten hervat de airconditioner automatisch het bedrijf. U moet alleen even wachten.

Bliksem

• Als de bliksem in een nabijgelegen zone inslaat, stop dan het bedrijf en schakel de onderbreker uit om het systeme te beschermen.

Vereisten voor verwijdering

Uw product en de batterijen die met de afstandsbediening zijn meegeleverd, zich met dit symbool gemarkeerd. Dit symbool betekent dat u geen elektrische en elektronische producten en batterijen mag mensen met nicht-gesorteerd, huishoudelijk afval. Bij batterijen is möglichn een scheikundig symbool onder het symbool gedrukt. Dit scheikundige symbool betekent dat de batterijen een zwaar metaal bevat boven een bepalde concentratie. Mogelijkche scheikundige symbolen zich:

■Pb: LOD (>0,004%)

Probeer het systemeert zelf te ontmantelen: het ontmantelen van het product en het behandelen van het koelmiddel, olie en/of andere onderdelen moeten gebeuren door een bevoegde monteur in overeenstemming met de relevante lokale en nationale wetgeving.

De units en oude batterijen要去en bij een gespecialiseerd behandelingsbedrijf worden behandeld voor hergebruik, recycling en terugwinning.

Door voor de juiste afvalverwijdering te zorgen, draagt u bij aan het voorkomen van möglichke negatieve gevolgen voor het milieu en de gezondheid van de mens.

Voor meer informatie, gelieve contact op te nemen met de monteur of de lokale overheid. Het ontmantelen van de unit en het hanteren van het koelmiddel, de olie en eventuele andere onderdelen要去 gebeuren in overeenstemming met de lokale en nationale reglementeringen ter zake.

Storingen opsporen en oplossen

Storingsdiagnose via de afstandsbediening

• De afstandsbediening kan betreffende storingscodes ontvangen gestuurd door de binnenunit.

• Wanner gemadurende 5 seconden wordt ingedrukt, knippert " in het temperatuurweergavegedeelte.

• Druk herhaaldelijk op Ctotdat u een continue piep hoort.

• De code-indicatie wijzigt zoals hieronder worden aangegeven en waarschuwt u met een lange piep.

	CODE	BETEKENIS
SYSTEEM	00	NORMAAL
	UA	STORING COMBINATIE BINNEN-BUITENUNIT
	U0	TE WEINIG KOELMIDDEL
	U2	SPANNINGVAL OF OVERSPANNING HOOFDCIRCUIT
	U4	TRANSMISSIONSTORING (TUSSEN BINNEN- EN BUITENUNIT)
BINNENUNIT	A1	DEFECT BINNENUNIT-printplaat
	A5	HOGEDRUKREGELAAR OF VORSTBESCHERMING
	A6	STORING VENTILATORMOTOR
	C4	STORING TEMPERATUURSENSOR WARMTEWISSELAAR
	C9	STORING TEMPERATUURSENSOR AANZUIGLUCHT
BUITENUNIT	EA	SCHAKELFOUT KOELEN-VERWARMEN
	E1	STORING PRINTPLAAT
	E5	OL GESTART
	E6	STORING OPSTARTEN COMPRESSOR
	E7	DC-STORING VENTILATORMOTOR
	E8	OVERSTROOMINVOER
	F3	HOGE TEMPERATUUR REGELING AFVOERBUIS
	F6	HOGEDRUKREGELING (BIJ KOELEN)
	H0	SENSORSTORING
	H6	BEDRIJFSTOP VANWEGE VERKEERDE STAND DETECTIESensor
	H8	SENSORSTORING DC-STROOM
	H9	STORING TEMPERATUURSENSOR AANZUIGLUCHT
	J3	STORING TEMPERATUURSENSOR AFVOERBUIS
	J6	STORING TEMPERATUURSENSOR WARMTEWISSELAAR
	L3	STORING VERHITTING ELEKTRISCHE ONDERDELEN
	L4	HOGE TEMPERATUUR KOELVINEN OMVORMERCIRCUIT
	L5	OVERSTROOM op UITGANG
	P4	STORING TEMPERATUURSENSOR KOELVINEN OMVORMERCIRCUIT

NOOT

• Een korte pieptoon wijst op Niet-overeenstemmende codes.
  Dru ge 5 cnden op CcE om de weergegeven code te wissen. De weergegeven code verwint tevens van het scherm wanneer gedurende 1 minuot op geen enkele knop worden gedrukt.

Storingen opsporen en oplossen

LED OP PRINTPLAAT VAN DE BUITENUNIT

Serie 2AMXM

GROEN
MICROCOMPUTER NORMAAL
LED-A DIAGNOSE
#	NORMAAL-CONTROLER BINNENUNIT
#	[NOOT 1]
•	STORING STROOMVOORZIENING OF [NOOT 2]

GROEN	FLITST NORMAAL
※	AAN
#	KNIPPERT
●	UIT

OPMERKING

• Schakel de stroom uit en dan opnieuw in. Als het LED-display verzugkomt, heeft de printplaat van de buitenunit een storing.

Gemarkeerde diagnose

• Niet van toepassing voor sommige gevallen. Zie de servicegids voor meer bijzonderheden.

Characteristicas

Parada del funcionaarto
