BEDIENUNGSANLEITUNG ATXP35K3V1B DAIKIN

Im KühLBETRIEB stört die Luft nach oben, während der Luftstrom im HEIZBETRIEB nach unten gerichtet ist. Diese Funktion vermeidet, dass kalte oder warme Luft direkt auf ihren Körper strört.

ECONO

These Funktion ermöglich einen effizienten Betrieb durch Verringerung des maximalen Stromverbrauchs. Sie ist nutzlich, wenn die Klimaanlage gemeinsam mit anderen Elektrogeräten im gleichen Stromkreis verwendet wird.

Inhalt

Vor dem Betrieb sorgfältiglesen

Sicherheitshinweise 3

Teilebezeichnung 5

Vorbereitungen vor dem Betrieb 8

Allgemeine Bedienung

AUTO-·KUHLEN-·ENTFEUCHTEN· HEIZEN-·NUR LÜFTER-Betrieb 9

Einstellen der Luftstromrate 11

Einstellung der Luftstromrichtung ....12

Nutzliche Funktionen

KOMFORT-LUFTSTROM-Betrieb ....13

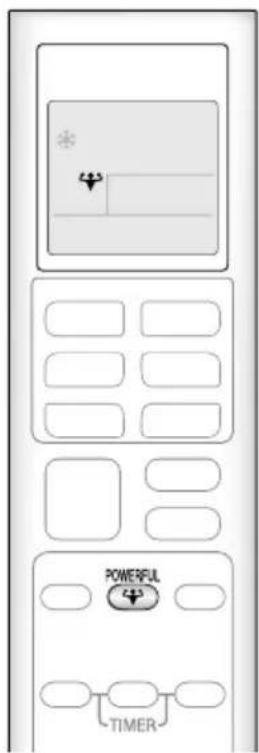

HOCHLEISTUNGS-Betrieb 13

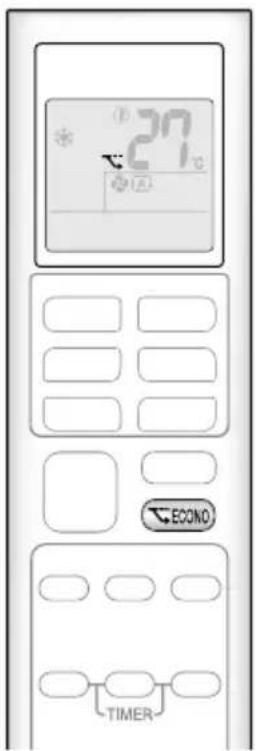

ECONO-Betrieb 14

TIMER-Betrieb

ON OFF EIN/AUS-TIMER-Betrieb 15

Mehrfachanschluss

Hinweis zum Multisystem 17

Pflege

Pflege und Reinigung 19

Bei Bedarf

Häufig gestellte Fragen 23

Fehlerdiagnose und -behebung 24

Bei der englishen Fassung der Anleitung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise in thisem Handbuch sorgfältig durch, bevor Sie das Gerät in Betriebnehmen.

ATXP-Modelle werden mit dem Kältemittel R32 befüllt.

• Bewahren Sie theses Handbuch für den Bediener gut zugänglich auf.
• Lesen Sie die Sicherheitschinweise in thisem Handbuch sorgfaltig durch, bevor Sie das Gerät in Betriebnehmen.
• Dieses Gerät ist für die Nutzung durch erfahrne oder geschalte Anwender in der Leichtindustrie oder in landwirtschaftlichen Betrieben oder durch Laien in gewerblichen Betrieben oder privaten Haushalten konzipiert.
• Der Schallpegel liegt unter 70 dB(A).
• Die hier beschriebenen Warnhinweise sind mit WARNING und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise.

WARNING

Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen.

VORSICHT

Eine Missachtung dieser Anweisungen kann zu Sachbeschädigung oder Körperverletzungen führen, die je nach den Umständen ernsthaft sein konnen.

Niemals versuchen.

Die Anweisungen müssen unbedingt befolgt werden.

Es muss unbedingt ein
Erdungsanschluss hergestellt werden.

• These Anleitungitte immer griffbereit aufbewahre. Wenn das Gerät einem neuen Anwender übergeben wird, immer sicherstellen, dass die Bedienungsanleitung ebenfalls übergeben wird.

WARNING

• Das Gerätarf nicht in einem Raum mit kontinuierlich betriebenen Zündquellen (z. B.: offene Flammen, ein in Betrieb befindliches, gasbetriebenes Gerät oder eine in Betrieb befindliche elektrische Heizung) gelagert werden.
• Um Brand, Explosionen oder Verletzungen zu vermeiden, betreiben Sie das Gerät nicht, wenn schädliche (z. B. entflammbare oder korrosive) Gase in der Höhe des Geräts erkannt werden.
• Beachten Sie, dass langere, direkte Einwirkung von kalter oder warmer Luft von der Klimaanlage oder von zu kalter oder zu heiter Luft schädlich für ihren Körper und ihre Gesundheit sein kann.
• Stecken Sie keine Gegenstände wie z. B. Stangen oder ihre Finger usw. in den Luftinlass oder Luftauslass. Die Berührung der schnell rotierenden Ventilatorflugel der Klimaanlage kann zu Schaden am Produkt oder Verletzungen führen.
• Versuchen Sie nicht, die Klimaanlage selbst zu reparieren, zu demontieren, zu reinstallieren oder zu verändern, da dies zu Wasserundchtigkeiten, Stromschlag oder Brandgefahr führen kann.
• Verwenden Sie kein entflammbares Spray in der Höhe der Klimaanlage. Die Nichtbeachtung theses Hinweises kann zu einem Brand führen.
• Verwenden Sie bei der Installation, beim Umsetzen oder bei der Reparatur kein anderes als das am Außererat angegebene Kätemittel (R410A/R32). Die Verwendung von anderen Kätemitteln kann zu Störungen oder Beschädigungen des Gerats und zu Personenschäden führen.
• Um elektrische Schläge zu vermeiden, berühren Sie das Gerät nicht mit nassen Handen.
• Waschen Sie die Klimaanlage oder die Fermbedienung nicht mit Wasser ab, weil dies zu elektrischen Schlagen oder Brand führen kann.
• Stellen Sie keine mit Wasser gefüllten Behälter (Vasen usw.) auf das Gerät oder über dem Gerät auf, weil dies zu elektrischen Schlägen oder Brand führen kann.
  Huten Sie sich vor Feuer im Falle eines Kältemittellecks. Falls die Klimaanlage nicht richtig Funktioniert, d. h. keine Kalt- oder Warmluft erzeugt, konnte ein Kältemittelleck die Ursache sein. Wenden Sie sich an ihren Handler um Hilfe. Das Kältemittel in der Klimaanlage ist safer und lauf normalerweise nicht aus. Im Falle eines Lecks kann jeder Kontakt mit einem offenen Brenner, Heizkörper oder Kocher zur Erzeugung von giffigen Gasen führen. Benutzen Sie die Klimaanlage nicht weiter, bis eine qualifizierte Kundendienstperson sicherstellt, dass das Leck repariert worden ist.
• Versuchen Sie nicht, das Klimagerät selbst zu installieren oder zu reparieren. Unvollständig durchgeführte Verbesserungsarbeiten, Reparaturen oder Wartungsarbeiten können zu einer Störung, zum Austreten von Wasser, zu einem Stromschlag oder zu einem Brand führen. Wenden Sie sich hinsichtlich Installations- und Wartungsarbeiten an ihren örtlichen Handler oder qualifi ziertes Personal.
• Falls eine Funktionstörung in der Klimaanlage auftritt (mit Abgabe eines Brandgeruchs usw.), schalten Sie das Gerät aus und kontaktieren Sie ihren Handler. Fortgesetzter Betrieb unter solchen Umständen kann zu einem Ausfall, elektrischen Schlägen oder Brand führen.
• Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter. Wird kein Fehlerstrom-Schutzschalter installiert, dann kann es zu elektrischen Schlagen oder einem Brand kommt.

• Das Gerät muss unbedingt geerdet werden. Erden Sie das Gerät nicht an einer Gas- oder Wasserleitung, einem Blitzableiter oder an der Erdleitung eines Telefons. Unvollständige Erdung kann einen elektrischen Schlag verursachen.

VORSICHT

• Verwenden Sie die Klimaanlage nicht für sachfremde Zwecke. Verwenden Sie die Klimaanlage nicht zum Kühlen von Prázisionsinstrumenten, Lebensmitteln, Pflanzen, Tieren oder Kunstwerken, weil dadurch die Leistung, die Qualität und/oder die Lebensdauer des betreffenden Objeks beeinträchtigt werden kann.

Sicherheitshinweise

• Setzen Sie Pflanzen oder Tiere nicht direkt dem Luftstrom des Geräts aus, da dies nachteilige Wirkungen haben kann.
• Stellen Sie keine Geräte mit offenen Flammem im Luftstrom der Klimaanlage auf, da dadurch die Verbrennung des Brenners beeinträchtigt werden kann.
• Achten Sie daraufuf, dass die Luftteinlass- und Auslassöffnungen nicht blockiert werden. Ein blockierter Luftstrom kann zu einem Leistungsabfall oder einer Funktionstörung führen.
• Setzen Sie sich nicht auf das Außererat, stellen Sie keine Gegenstände darauf ab undziehen Sie nicht am Außererat. Die Nichtbeachtung dieser Anweisung kann zu Unfallen wie etwa dem Herunterfallen oder Umkippen des Gerats und folglich zu Verletzungen, einer Fehlfunktion des Produkts oder Schaden am Produkt führen.
• Stellen Sie keine Gegenstände, die feuchtgieteimpfindlich sind, direkt unter das Innen- oder Außererat. Unter bestimmten Umständen kann Kondensation am Hauptgerät oder den Kaltemittelleitungen, Luftfilterschmutz oder Abflussverstopfung Tropf Wassera verursachen, was zu Verschutzung oder Ausfall des betreffenden Objekts führen kann.
• Überprüfen Sie den Geräteständer und seine Halterungen nach langem Gebrauch auf Beschädigung. Wenn sie in schadhaftem Zustand gelassen werden, kann das Gerät umkippen und Unfälle verursachen.
• Berühren Sie nicht den Luftinlass oder die Aluminiumrippen der Innen- oder Außergeräte, um eine Verletzung zu vermeiden.
• Sollte dies geschehen, muss die Klimaanlage ausgeschelt und eine Kundendienstwerkstatt zu Rate gezogen werden. Das Gerätarf von Kindern oder gebrechtlichen Personen nur unter Aufsicht bedient werden.
• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen verwendet werden, sofern sie von einer Person, die für ihre Sicherheit verantwortlich ist, darin unterwiesen worden sind, wie das Gerät ordnungsgemäß und safer zu verwenden und zu bedieten ist und welche Gefahren mit der Verwendung verbunden sind.
• Kinder mussen beaufsichtigt werden, um zu gewährleisten, dass Sie das Gerät nicht als Spielzeug benutzen.
  Die Reinigung und Wartung sollt nicht durch unbeaufsichtigte Kinder durchgefuhrt werden
• Setzen Sie die Innen- und Außergeräte keinen Stößen aus, da dies eine Beschädigung des Produkts zur Folge haben kann.
  Bewahren Sie keine entflammbaren Gegenstände wie zum Beispiel Spruhdosen nahr als 1 m vom Luftauslass entfernnt auf. Die Spruhdose kann aufgrund der von den Innen- und Außergeräten abgegebenen Heißluft explodieren.
• Achten Sie darauf, dass Haustiere nicht auf die Klimaanlage urinieren können. Das Urinieren auf die Klimaanlage kann zu elektrischen Schlagen oder Branden führen.
• Waschen Sie die Klimaanlage oder die Fernbedienung nicht mit Wasser ab, weil dies zu elektrischen Schlägen oder Brand führen kann.
• Stellen Sie keine mit Wasser gefüllten Behälter (Vasen usw.) auf das Gerät oder über dem Gerät auf, weil dies zu elektrischen Schlägen oder Brand führen kann.

• Wenn die Klimaanlage mit anderen Heizgeräten verwendet wird, muss der Raum von Zeit zu Zeit geluftet werden. Mangelhafte Luftung konnte Sauerstoffmangel bewirken.
  Zum Reinigen der Klimaanlage stoppen Sie den Betrieb, schalten Sie den Trennschalter der Stromversorgung aus undziehen den Netzstecker ab. Andernfalls besteht die Gefahr von elektrischen Schlagen oder Verletzungen.
• Schlieben Sie die Klimaanlage nur an den spezifizierten Stromversorgungskreis an. Der Anschluss an eine andere als die angegebene Stromversorgung kann zu Stromschlagen, Überhitzungen und Bränden führen.
• Verlegen Sie den Ablaufschlauch so, dass ein problemloser Ablauf gewährleistet ist. Ein unsachgemäß ausgeführter Ablauf kann zu einem Wasserschaden am Gebäude, an den Möbeln etc. führen.
• Stellen Sie keine Gegenstände in unmittelbarer Höhe des Außergerätes auf, und achten Sie darauf, dass sich keine Blätter oder sonstiger Unrat im Umfeld des Gerätes ansammeln. Blätter bedeuten eine Brutfälle für Kleintiere, die in das Geräte eindringen können. Wenn sie einmal im Gerät sind, können solche Tiere durch den Kontakt mit Elektroteilen Funktionstörungen, Rauch oder Brand verursachen.
• Stellen Sie keine Gegenstände im Umfeld des Innengerats ab. Die Nichtbeachtung dieser Anweisung kann die Leistung, die Produktqualität und die Lebensdauer der Klimaanlage beeinträchtigen.
• Halten Sie Kinder vom Gerät fern, um zu gewährleisten, dass Sie das Gerät nicht als Spielzeug benutzen.

Installationsort

■ Soll das Gerät an einem der folgenden Orte installiert werden, bitten Sie zuvor ihren Handler um Rat:

• Ölige Umgebungen oder Orte, an denen Dampf- oder Rußbildung auftritt.
• Salzhaltige Umgebungen wie etwa in Küstengebieten.
• Orte, an denen Schwefelgase auftreten, etwa an—heifen Quellen.
• Orte, an denen Schnee das Außererat blockieren kann.
  Die Anweisungen unter müssen unbedingt befolgt werden.
• Das Innengerat muss sich mindestens 1 m von Femseh- oder Rundfunkgeräten befinden (das Gerät kann zu Bild- oder Tonstörungen führen).
• Das Kondenswasser vom Außererat muss an einen Ort mit gutem Ablauf abgeleitet werden.

Vermeiden Sie die Belastigung ihrer Nachbarn durch Betriebsgeräusche.

■ Wahlen Sie für die Installation einen wie unter beschriebenen Ort aus.

• Ein Ort, der eine ausreichende Tragfähigkeit aufweist, um das Gewicht des Geräts zu tragen, und der nicht die Betriebsgeräusche oder die Vibrationen des Geräts verstärkt.
• Ein Ort, an dem die vom Außererat abgegebene Luft oder die Betriebsgeräte nicht die Nachbarn stären.

Elektrorarbeiten

• Verwenden Sie für die Stromversorgung einen separates, ausschließlich für die Klimaanlage vorgesehenen Stromversorgungskreislauf.

Umpositionierung des Systems

• Das Umpositionieren der Klimaanlage erfordert spezielle Kenntnisse und Fertigkeiten. Wenden Sie sich an ihren Handler, falls die Klimaanlage z. B. bei einem Umzug oder bei einem Umbau umpositioniert werden muss.

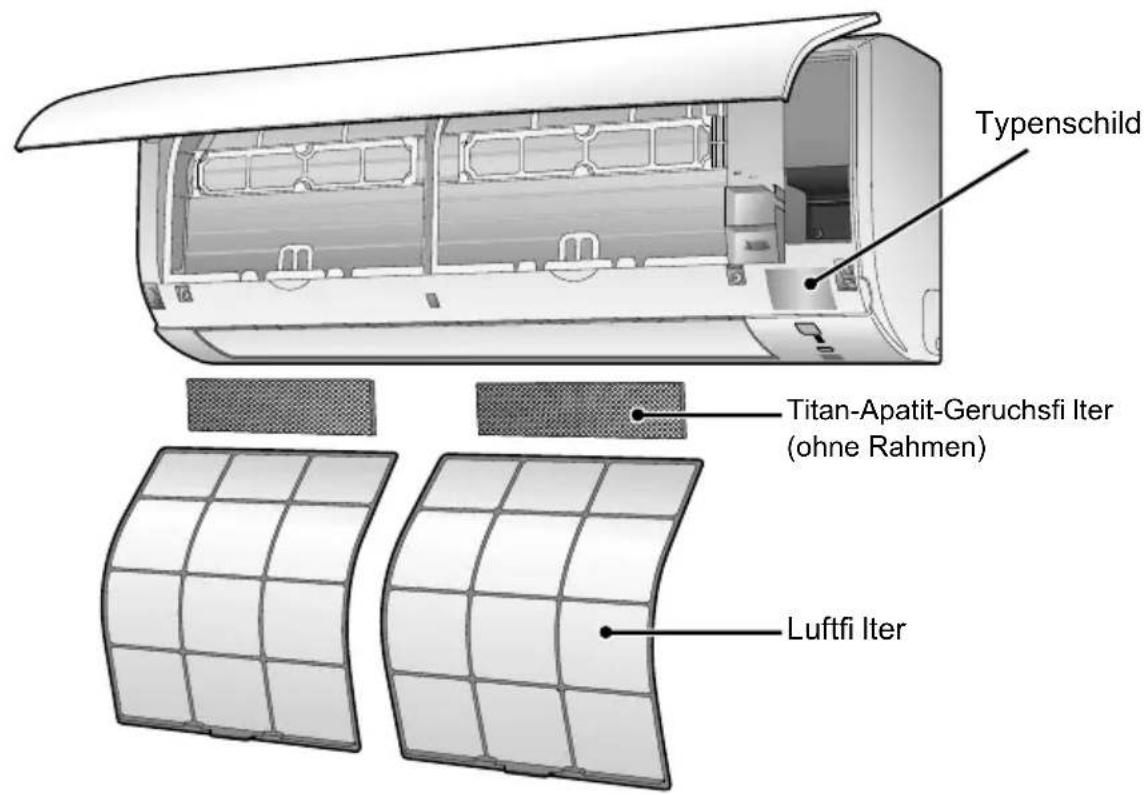

Teilebezeichnung

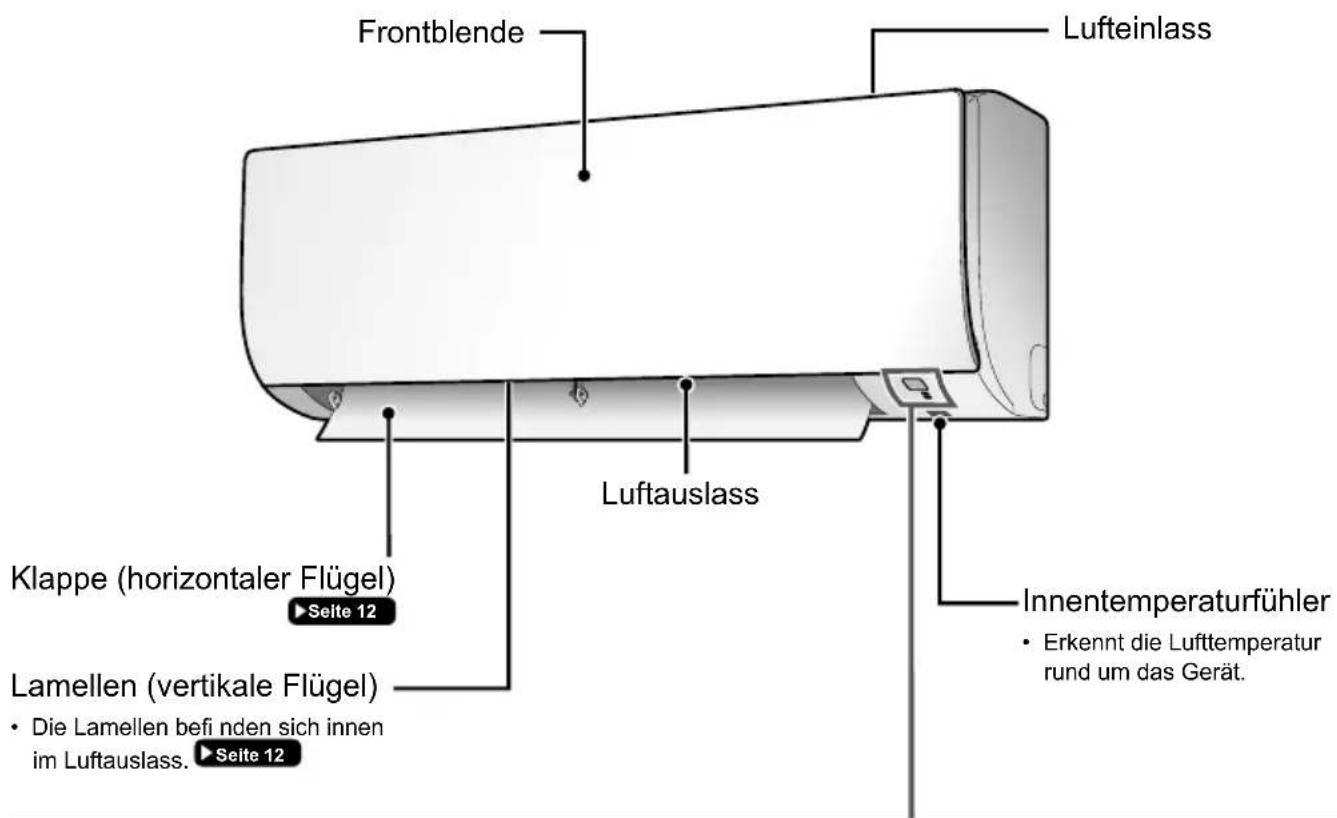

Innengerät

Signalempfänger

• Empfängt die Signale von der Fernbedienung.
• Wenn das Gerät ein Signal empfängt, ertönt ein Piepton.

Gehäuse Geräuschtyp
Start des Betriebs	Zweifacher Piepton
Änderung von Einstellungen	Piepton
Stopp des Betriebs	Langer Piepton

Anzeige

EIN/AUS-Schalter des Innengerats

• Drücken Sie diesen Schalter einmal, um den Betrieb zu starten.
• Drücken Sie sie erneut, um den Betrieb zu stoppen.
• Ziehen Sie folgende Tabelle zur Einstellung der Betriebsarten zu Rate.

Modus Temperatureinstellung Luftstromrate
AUTO 25°C AUTO

• Dieser Schalter kann verwendet werden, wenn keine Fernbedienung vorhanden ist.

Teilebezeichnung

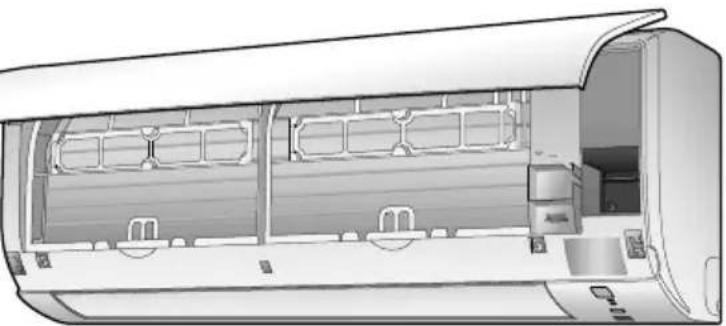

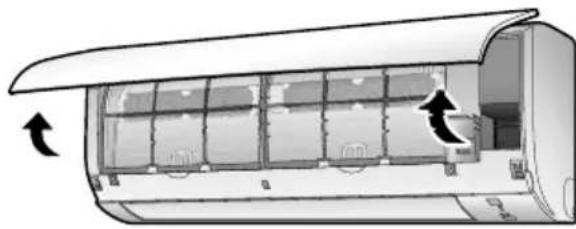

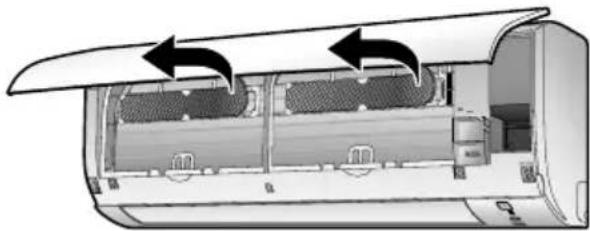

Frontblende öffnen

- Das Aussehen des Außergerats variiert modellabhängig.

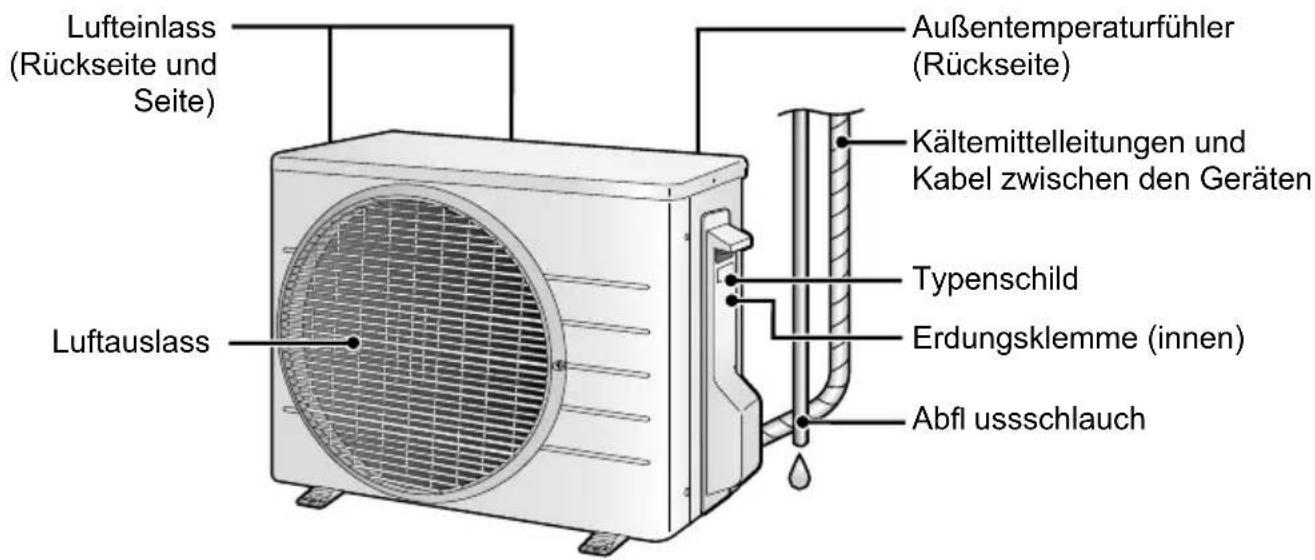

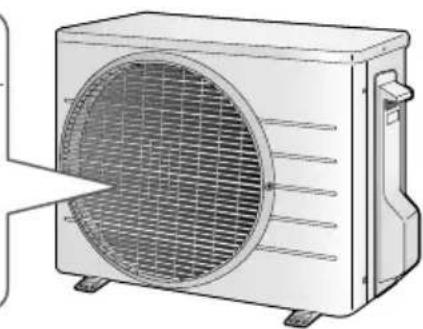

Außererat

Teilebezeichnung

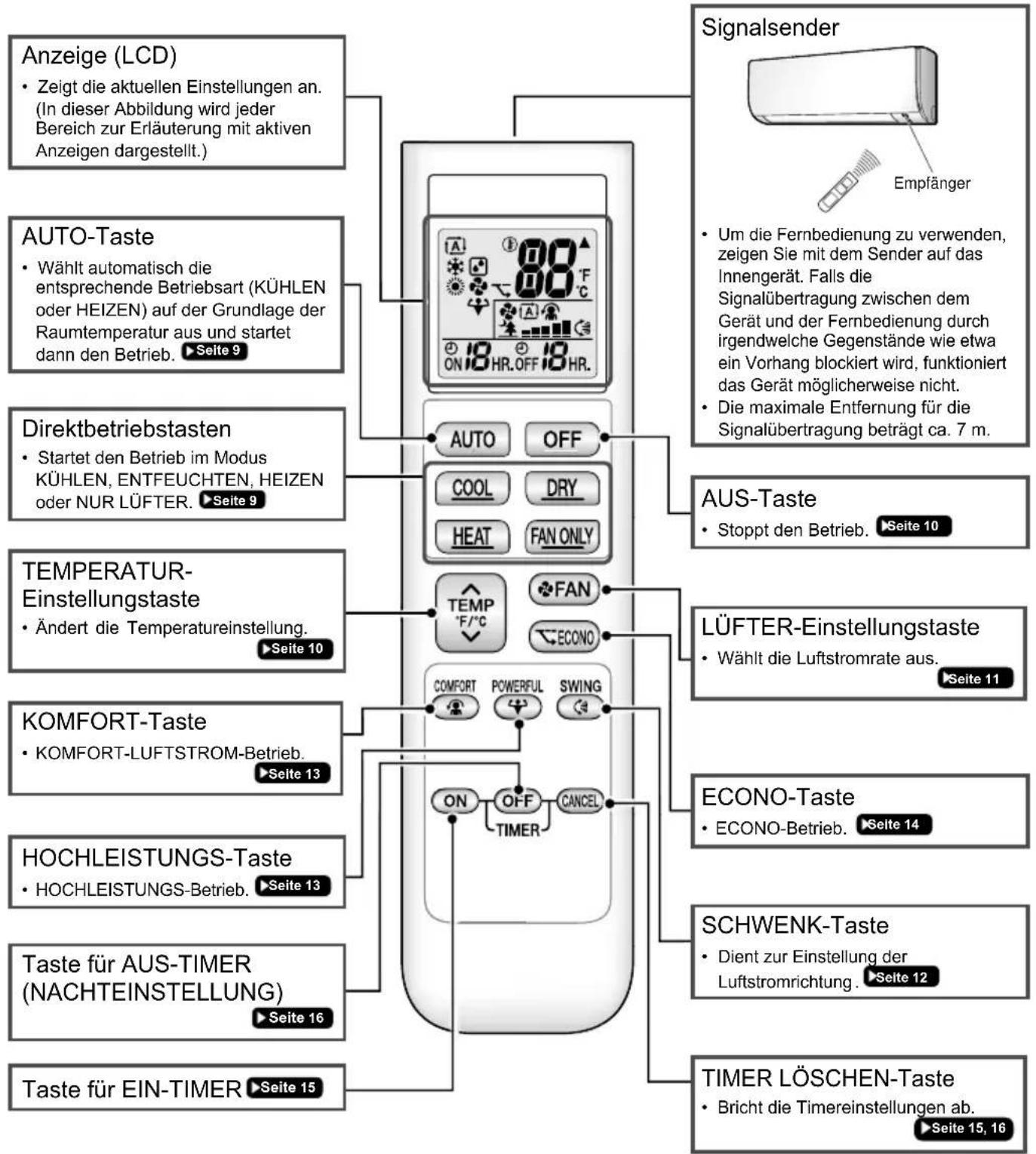

Fernbedienung

Vorbereitungen vor dem Betrieb

Einlagen der Batterien

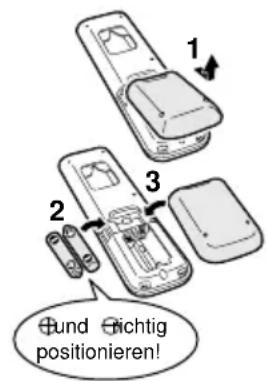

1. Entfernen Sie die rückseite Abdeckung, indem Sie sie schieben und dann leicht anheiten.
2. Legen Sie 2 Alkali-Trockenbatterien des Typs AAA.LR03 ein.
3. Bringen Sie die rückseite Abdeckung wieder an.

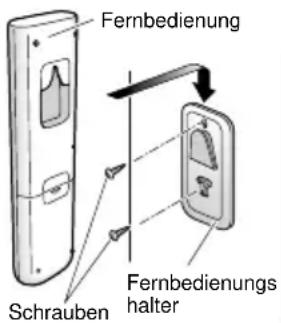

Befestigen des Fernbedienungshalters an der Wand

1. Wahlen Sie einen Ort, von dem aus die Signale das Gerät erreichen.
2. Befestigen Sie den Halter mit den mit dem Halter geleiferten Schrauben an einer Wand, einer Säule oder an einem ähnlichen Ort.
3. Hängen Sie die Fernbedienung in den Fernbedienungshalter ein.

Umschalten der Anzeige zwischen Fahrenheit/Celsius

Drucken Sie und (TIMER-Taste)

gleichzeitig ca. 5 Sekunden lang.

Die Temperatur wird daraufufhinn in Celsius angezeigt, wenn Sie aktuell in Fahrenheit angezeigt wird und umgekehrt.
- Der Schaltvorgang ist nur möglich, wenn die Temperatur angezeigt wird.

Einschalten des Trennschalters der Stromversorgung

• Nach dem Einsatzen öffnen und schließ die Klappe des Innengeratsomal, um die Referenzposition einzunehmen.

HINWEIS

Hinweise zu den Batterien

• Verwenden Sie beim Austausch von Batterien immer Batterien gleichen Typs und ersetzen Sie immer bebre verbrauchten Batterien gleichzeitig.
• Die Batterien haben eine Nutzungsdauer von ca. 1 Jahr. Wenn vor Ablauf eines Jahres die Fernbedienungsanzeige blass wird und die Übertragungsenternung kürzer wird, ersetzen Sie beide Batterien durch neue Alkali-Batterien des Typs AAA.LR03.
  Die mit der Fernbedienung mitgelieferten Batterien dien zur Erstinbetriebnahme. Die Batterien konnen innerhalb von weniger als 1 Jahr verbraucht sein.

Hinweise zur Fernbedienung

• Lassen Sie die Fernbedienung nicht fallen. Vermeiden Sie Feuchtigkeit.

AUTO-· Kühlen-· ENTFEUCHTEN-· HEIZEN-· NUR LÜFTER-Betrieb

Die Klimaanlage wird in der von Ihnen gewährten Betriebsart betreiben.

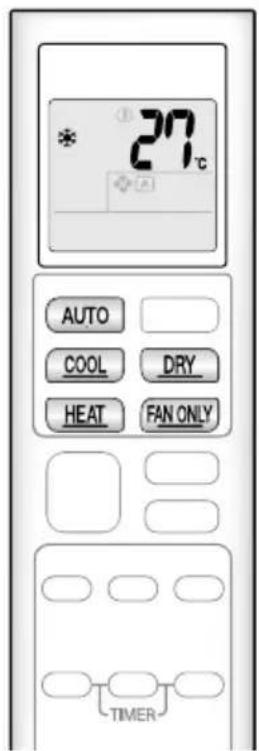

So starten Sie den Betrieb

AUTO-Betrieb

• Dient zur automatischen Auswahl der entsprechenden Temperatur und Betriebsart.

Drucken Sie AUTO

Kühlen-Betrieb

Verringert die Temperatur.

Drucken Sie. COOL

ENTFEUCHTEN-Betrieb

Verringert die Feuchtigkeit.

Drucken Sie DRY

HEIZEN-Betrieb

• Erhöht die Temperatur.

Drucken Sie HEAT

NUR LÜFTER-Betrieb

Dient zur Zirkulation der Raumluft.

Drucken Sie FAN ONLY

Die BETRIEBS-LED leuchtet grun.

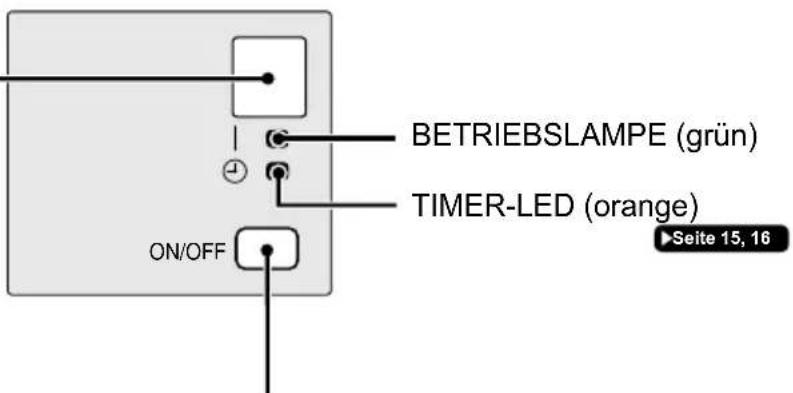

Anzeige

HINWEIS

Hinweise für die Betriebsart AUTO

• Im AUTO-Betrieb wählt das System die entsprechende Betriebsart (Kühlen oder HEIZEN) auf der Grundlage der Raumtemperatur aus und startet dann den Betrieb.
• Das System wähl die Einstellungen automatisch in regelmäßigen Intervallen neu aus, um die Innentemperatur auf die vom Benutzer eingestellte Temperatur zu bringen.

Hinweis fur die Betriebsart ENTFEUCHTEN

Beseitigt Feuchtigkeit unter wahr gleichzeitig so gut wie möglich die Raumtemperatur. Er kontrolliert automatisch die Temperatur und die Luftstromrate, so dass eine manuelle Anpassung dieser Funktionen nicht möglich ist.

AUTO-· KÜHLEN-· ENTFEUCHTEN-· HEIZEN-· NUR LÜFTER-Betrieb

So stoppen Sie den Betrieb

Drucken Sie OFF

Die BETRIEBS-LED erlischt.

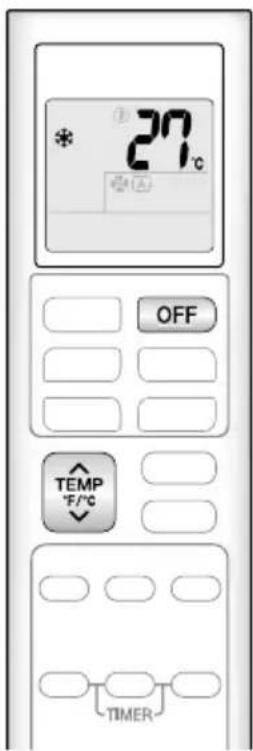

Soändern Sie die Temperatureinstellung

Drucken Sie. TEMP F/C

• Drücken Sie um die Temperatur zu erhöhen, und um die Temperatur zu senken.

KÜHLEN-Betrieb	HEIZEN-Betrieb AUTO	O-Betrieb	ENTFEUCHTEN- oder NUR LÜFTER-Betrieb
18 – 32°C 10 –	30°C 18 – 30°C		Die Temperatureinstellung kann nicht geändert werden.

Tipps zum Energiesparen

Die Auswahl einer moderaten Temperatureinstellung hilft, Energie zu sparen.

• Empfohlene Temperatureinstellung

-Kuhlbetrieb:26-28°C
-Heizbetrieb:20-24°C

Decken Sie Fenster mit einer Gardine oder einem Vorhang ab.

• Das Blockieren von Sonnenlicht und Luft von Außen erhöht den Kuhl-bzw. Heizeffekt.

Halten Sie die Luftfi Iter sauber.
- Verstopfte Luftfilter konnen zu einem ineffizienten Betrieb und zur Verschwendung von Energie führen. Reinigen Sie sie alle 2 Wochen.

Seite 20

Wenn Sie beabsichtigen, die Klimaanlage über einen längeren Zeitraum nicht zu verwenden (z. B. im Frühling oder Herbst), schalten Sie den Leistungsschalter aus.
Die Klimaanlage verbraucht immer ein wichtig Strom, selbst wenn sie nicht in Betrieb ist.

Einstellen der Luftstromrate

Sie konnen die Luftstromrate anpassen, um ihren Komfort zu steigern.

So passen Sie die Luftstromrate an

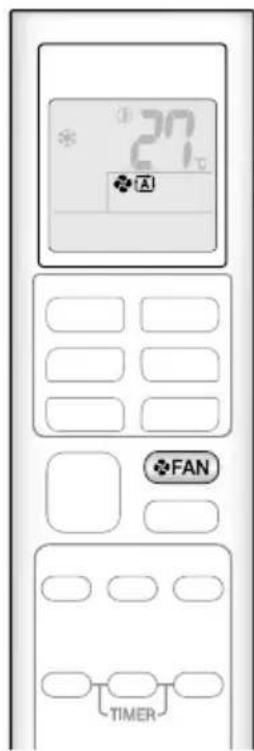

Drucken Sie

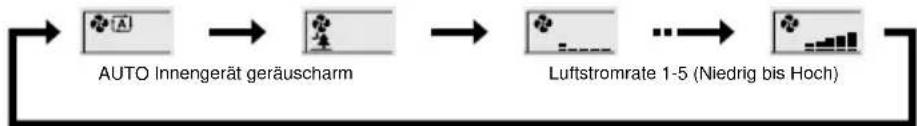

• Mit jeder Betätigung von endert sich die Luftstromrateneinstellung in der vorgegebenen Reihenfolge.

• Wenn der Luftstrom auf "Beingestellt ist, startet der geräuscharme Betrieb und die vom Innengerät abgegebenen Geräutsche werden leiser.
• Wahlrend des geräuscharmen Betriebs ist die Luftstromrate auf einen geringen Wert eingestellt.

AUTO, KÜHLEN, HEIZEN und NUR LÜFTER-Betrieb ENTFEUCHTEN-Betrieb

Die Luftstromrateneinstellung kann nicht geändert werden.

HINWEIS

Hinweis zur Luftstromrate

• Bei geringeren Luftstromraten ist auch der Kuhl- bzw. Heizeffekt geringer.

Einstellung der Luftstromrichtung

Sie konnen die Luftstromrichtung anpassen, um ihren Komfort zu steigern.

VORSICHT

• Verwenden Sie immer eine Fernbedienung, um die Winkel der Klappe einzustellen. Wenn Sie versuchen, die Klappe gewaltsam von Hand zu verstehen, kann der Mechanismus beschädigt werden.
• Gehen Sie beim Einstellen der Lamellen vorsichtig vor. Innen im Luftauslass rotiert ein Ventilator mit hoher Geschwindigkeit.

So starten Sie das automatische Schwenken

Luftstromrichtung auf- und abwärts

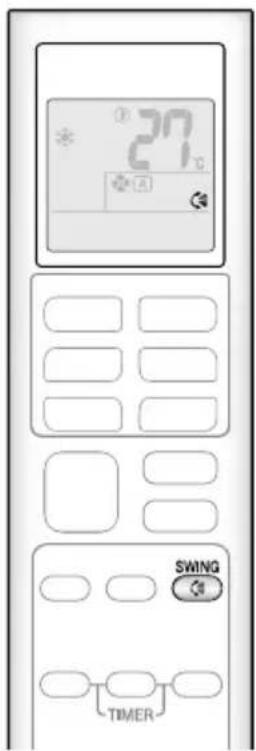

Drucken Sie

• " wird an der LCD-Anzeige angezeigt.
  Die Klappe (horizontaler Flugel) beginnt zu schwenken.

So stellen Sie die Klappe auf die gewündte Position ein

• These Funktion ist aktiv, während die Klappe sich im automatischen Schwenkmodus befinden.

Drücken Sie SWING, Wenn die Klappe die gewünschte Position erreicht hat.

• "Berlischt an der LCD-Anzeige.

So stellen Sie die Lamellen auf die gewünschte Position ein

Halten Sie den Knopf fest und bewegen Sie die Lamellen (vertikale Klappen).

An 2 Stellen befindet sich ein Knopf.

HINWEIS

Hinweise zur Einstellung der Luftstromrichtung

• Der Bewegungsbereich der Klappe variiert abhängig von der Betriebsart.
  Die Klappe stoppt in der oberen Position, wenn die Luftstromrate während der Einstellung des auf- und abwärts Schwenkens geändert wird.

Bewegungsbereich der Klappe

KühLEN / ENTFEUCHTEN

NUR LUFTER

KOMFORT-LUFTSTROM-Betrieb

Die Luftstromrichtung und -rate werden so eingestellt, dass die Luft nicht direkt auf die im Raum anwesen den Personen stromt.

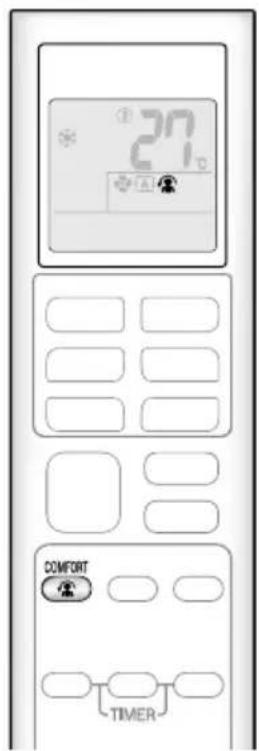

So starten Sie den Modus KOMFORT-Luftstrom

Drucken Sie

• " wird an der LCD-Anzeige angezeigt.

	KühLEN- und HEIZEN-Betrieb	HEIZEN-Betrieb
Klappenrichtung	Geht nach oben Geht nach unten
Luftstromrate	AUTO

• Im Modus NUR LÜFTER nicht verfügbar.

So beenden Sie den Modus KOMFORT LUFTSTROM

Drucken Sie erneut auf

• "Berlischt an der LCD-Anzeige.
  Die Klappe kehrt in die gespeicherte Position zurück, in der sie sich vor Beginn des Modus KOMFORT LUFTSTROM befinden hat.

HOCHLEISTUNGS-Betrieb

Der HOCHLEISTUNGS-Betrieb beschleunigt in jeder beliebigen Betriebsart den Kuhl- bzw. Heizeffekt. In this dem Modus wird die Klimaanlage mit maximaler Kapazität betreiben.

So starten Sie den HOCHLEISTUNGSBETRIEB

Drucken Sie

POWERFUL

• " wird an der LCD-Anzeige angezeigt.
• Der HOCHLEISTUNGS-Betrieb endet in 20 Minuten. Dann wird das System automatisch wieder mit den vorherigen Einstellungen betrieben, die vor dem HOCHLEISTUNGSBETRIEB aktivären.

So brechen Sie den HOCHLEISTUNGSBETRIEB ab

Drucken Sie erneut auf

• Verlisch an der LCD-Anzeige.

ECONO-Betrieb

Der ECONO-Betrieb erhögt einen effizienten Betrieb durch Verringerung des maximalen Stromverbrauchs.

These Funktion ist nutzlich, um eine Auslösung des Schutzschalters zu vermeiden, wenn das Gerät gemeinsam mit anderen Geräten im selbst Stromkreis betrieben wird.

So starten Sie den ECONO-Betrieb

Drucken Sie

• "Gwirnd an der LCD-Anzeige angezeigt.
• Im Modus NUR LÜFTER nicht verfügbar.

So beenden Sie den ECONO-Betrieb

Drucken Sie erneut auf

• "Gerlisch an der LCD-Anzeige.

HINWEIS

Hinweis zum KOMFORT LUFTSTROM-Betrieb

• Wenn die Luftstromrichtung "Auf- und abwerts" ausgewähl wird, wird der KOMFORT LUFTSTROM-Betrieb abgebrochen.

Hinweise zum HOCHLEISTUNGS-Betrieb

• Durch Drücken von werden die Einstellungen zureckgesetzt und '' erlisch an der LCD-Anzeige.

• Der HOCHLEISTUNGSBETRIEB erhoht nicht die Leistung der Klimaanlage, wenn diese bereits mit maximaler Leistung lauft.

• Im KÜHL- und HEIZ-Betrieb und im AUTO-Betrieb

Um die Kuhl- bzw. Heizwirkung zu maximieren, wird die Leistung des Außererats erhöht und die Luftstromrate auf die maximale Einstellung gesetzt.

Die Temperatureinstellung kann nicht geändert werden.

• Im ENTFEUCHTUNGS-Betrieb

Die Temperatureinstellung wird um 2,5^ gesenkt und die Luftstromrate leicht erhöht.

• Im NUR LÜFTEN-Betrieb

Die Luftstromrate wird auf die maximale Einstellung gesetzt.

Hinweise zum ECONO-Betrieb

Durch Drucken von werden die Einstellungen zurückgesetzt und '' erliscan der LCD-Anzeige.
- Wenn der Stromverbrauchspegel bereits gering ist, reduziert die Umschaltung auf den ECONO-Betrieb nicht den Stromverbrauch.

Einige nützliche Funktionen können gemeinsam genutzt werden.

KOMFORT-LUFTSTROM + ECONO Verfügbar
HOCHEISTUNGSBETRIEB + KOMFORT-LUFTSTROM Nicht verfügbar*
HOCHEISTUNGSBETRIEB + ECONO Nicht verfügbar*

*Es erhält die Funktion Priorität, deren Taste zuletzt gedrückt wurde.

EIN/AUS-TIMER-Betrieb

Die Timerfunktionen sind nützlich für die automatische Ein- bzw. Ausschaltung der Klimaanlage am Abend oder am Morgen. Sie können den EIN- und AUS-TIMER-Betrieb auch gemeinsam verwenden.

So verwenden Sie den EIN-TIMER

Drucken Sie

"WiRD an der LCD-Anzeige angezeigt.

• Mit jeder Betätigung von ON wird die Zeiteinstellung um 1 Stunde vorgestellt. Die Zeit kann zwischen 1 und 12 Stunden eingestellt werden.
  Die TIMER-LED leuchtet orange.

So brechen Sie den Betrieb des EIN-TIMERS ab

Drucken Sie

"Oerlischt an der LCD-Anzeige.
Die TIMER-LED erlischt.

HINWEIS

Stellen Sie den Timer in den folgenden Fällen erneut ein.

• Nachdem der Schutzschalter die Abschaltung bewirkt hat.
• Nach einem Stromausfall.
• Nach dem Austausch der Batterien in der Fernbedienung.

EIN/AUS-TIMER-Betrieb

So verwenden Sie den AUS-TIMER

Drucken Sie

" wird an der LCD-Anzeige angezeigt.

• Mit jeder Betätigung von OFF wird die Zeiteinstellung um 1 Stunde vorgestellt. Die Zeit kann zwischen 1 und 12 Stunden eingestellt werden.
  Die TIMER-LED leuchtet orange.

So brechen Sie Betrieb des AUS-TIMERS ab

Drucken Sie

"erlischt an der LCD-Anzeige.
Die TIMER-LED erlischt.

So kombinieren Sie den EIN-TIMER- und AUS-TIMER-Betrieb

• Nachfolgend ist eine beisielhafte Einstellung für die Kombination der 2 Timer dargestellt.
• "ON" und "OFF" werden an der LCD-Anzeige angezeigt.

[Beispiel]

Einstellung bei laufendem Betrieb des Geräts

• Stoppt das Gerät 1 Stunde später und startet es 7 Stunden danach wieder.

Einstellung, wenn das Gerät angehalten ist

• Startet das Gerät 2 Stunden später und stoppt es 3 Stunden danach.

HINWEIS

NACHTEINSTELLUNG

• Wenn der AUS-TIMER gesetzt ist, passt die Klimaanlage die Temperatureinstellung automatisch an (0,5^ hoch im KUHLBETRIEB; 2,0^ runter im HEIZBETRIEB), um ein übermögiges Kühlen bzw. Heizen zu vermeiden und um so eine angenehme Nachtruhe für Sie zu gewährleisten.

Hinweis zum Multisystem

Bei einem Multisystem ist ein Außererat mit mehreren Innengeräten verbunden.

Auswahlen der Betriebsart

Prioritäts-Raumeinstellung aktiv,\ jedoch inaktiv oder nicht vorhanden.

Wenn mehr als ein Innengerät in Betrieb ist, erhält das Gerät Priorität, das zuerst eingeschaltet wurde.

Stellen Sie in thisem Fall die Geräte, die später eingeschaltet wurden, auf dieselbe Betriebsart wie das zuerst eingeschaltete Gerät ein.

Andernfalls gehen Sie in den Standby-Modus über, und die BETRIEBS-LED blinkt: Dies weist auf keine Fehlfunktion hin.

AuBengerat

HINWEIS

Hinweise zur Betriebsart für ein Multisystem

Die Modi Kuhlen, ENTFEUCHTEN und Lüfterkonnen gleichzeitig genutzt werden.
- Im Modus AUTO wird abhängig von der Raumtemperatur automatisch die Betriebsart KühLEN oder HEIZEN ausgewählt.

Daher ist der Modus AUTO verfügbar, wenn Sie dieselbe Betriebsart wie die des Raumes mit dem zuerst eingeschaltenen Gerät auswahlen.

VORSICHT

• Normalerweise erhält die Betriebsart in dem Raum, in dem das Gerät zuerst eingeschaltet wurde, Priorität. Die folgenden Situationen stellen jeder Ausnahmen dar.itte berücksichtigten Sie dies.

Wenn die Betriebsart des ersten Raums LUFTER-Betrieb ist, dann fuhrt die Verwendung der Betriebsart HEIZEN in einem beliebigen Raum nach thisem Raum dazu, dass der Betriebsart HEIZEN Vorrang eingeräum wird. In dieser Situation goes the Klimaanlage, die im Modus LUFTER betrieben wird, in den Standby-Modus über, und die BETRIEBS-LED blinkt.

Mit aktiver Prioritäts-Raumeinstellung.

Ziehen Sie "Prioritäts-Raumeinstellung" auf der{nachsten Seite zu Rate.

ERÄUSCHARMER BETRIEB NACHTS (verfügbar nur im KÜHLBETRIEB)

Der GERAUSCHARME BETRIEB NACHTS erfordert eine anfängliche Programmierung während der Installation. Bitten Sie ihren Handl erum Unterstutzung.

Der GERAUSCHARME BETRIEB NACHTS verringert die Betriebsgeräusche des Außergerats während der Nachstunden, um eine Belastigung der Nachbarn zu vermeiden.

• Der GERAUSCHARME BETRIEB NACHTS wird aktiviert, wenn die Temperatur 5^ oder mehr unter die hochste am Tag erfasste Temperatur sinkt. Daher wird diese Funktion nicht aktiviert, wenn der Temperaturunterschied kleiner als 5^ ist.
• Der GERAUSCHARME BETRIEB NACHTS verringert die Kühleffizienz des Gerats gingfugig.

Hinweis zum Multisystem

Sperre des KÜHL-/HEIZBETRIEBS

Die Sperre des KUHL-/HEIZMODUS erfordert eine anfängliche Programmierung während der Installation. Wenden Sie sich an ihren autorisierten Handlcer. Die Sperre des KUHL-/HEIZMODUS versetzt das Gerät zwangsweise entweder in den KUHL-oder den HEIZBETRIEB. Diese Funktion ist nutzlich, wenn Sie alle zum Multisystem gehörenden Innengeräte in dielebetrsart versetzen möhen.

HINWEIS

Die Sperre des KUHL-/HEIZMODUS kann nicht zusammen mit der Prioritäts-Raumeinstellung aktiviert werden.

Prioritäts-Raumeinstellung

Die Prioritäts-Raumeinstellung erfordert eine anfängliche Programmierung während der Installation. Wenden Sie sich an ihren autorisierten Handler.

Der als Prioritäts-Raum festgelegte Raum hat in den folgenden Situationen Priorität.

Betriebsart-Prioritat

• Da die Betriebsart des Prioritäts-Raums Vorrang hat, kann der Benutzer eine andere Betriebsart von anderen Räumen aus auswahlen.

[Beispiel]

• Raum A ist in den Beispelen der Prioritäts-Raum.

Wenn der KUHLBETRIEB in Raum A ausgewählt ist, während in Raum B, C und D die folgende Betriebsart ausgewählte ist:

Betriebsart in Raum B, C und D Staus von Raum B, C und D, wenn für das Gerät in Raum A der KÜHLBETRIEB ausgewähl ist
KÜHLEN oder ENTFEUCHTEN oder LÜFTER	Aktuelle Betriebsart beibehalten
HEIZEN	Das Gerät gehen in den Standby-Modus über. Der Betrieb wird fortgesetzt, wenn der Betrieb des Geräts in Raum A angehalten wird.
AUTO	Wenn für das Gerät der KÜHLBETRIEB ausgewähl ist, wird der Betrieb fortgesetzt. Wenn für das Gerät der HEIZBETRIEB ausgewähl ist, goes in den Standby-Betrieb über. Der Betrieb wird fortgesetzt, wenn der Betrieb des Geräts in Raum A angehalten wird.

Priorität, wenn der HOCHLEISTUNGSBETRIEB ausgewählt ist

[Beispiel]

• Raum A ist in den Beispelen der Prioritäts-Raum.

Die Innengeräte in den Räumen A, B, C und D sind alle in Betrieb. Wenn das Gerät in Raum A in den HOCHLEISTUNGSBETRIEB wechselt, wird die Betriebsleistung in Raum A konzentriert. In dieser Fall kann die Kühlbzw. Heizleistung der Geräte in Raum B, C und D gingfugig beeinträchtigt werden.

Pfliege und Reinigung

VORSICHT

• Stopen Sie vor dem Reinigen den Betrieb und stellen Sie den Leistungsschalter auf "Aus".
• Fassen Sie nicht die Aluminiumlamellen des Innengerats an. Eine Berührung dieser Teile kann zu Verletzungen führen.

Schnellverweis

Reinigen der Teile

Frontblende

• Mit einem weichen, feuchten Tuch abwischen.
• Verwenden Sie ausschließlich Neutralreiniger.

Bei Verschmutzungen

Luftfi Iter

• Reinigen Sie den Filter per Staubsauger oder waschen Sieihn ab.

Alle 2 Wochen

▶Seite 20

Innengerät, Außergerät und Fernbedienung

• Wischen Sie diese Komponenten mit einem weichen Tuch ab.

Bei Verschmutzungen

Titan-Apatit-Geruchsfiter (ohne Rahmen)

• Reinigen Sie den Filter per Staubsauger oder ersetzen Sieihn.

[Reinigen] [Austausch]

Halbjährlich Alle 3

Seite 21

Seite 21

HINWEIS

Verwenden Sie zum Reinigen nicht die folgenden Materialien:

• Wasser mit einer Temperatur über 40^
  Flüchtige Flüssigkeiten wie etwa Benzol, Benzin und Verdünner
  Poliermittel
• Raue Materialien wie etwa eine Scheuerbürste

Pfliege und Reinigung

Luftfi Iter

1. Öffnen Sie die Frontblende.

• Halten Sie die Frontblende an beiden Seiten fest und öffnen Sie sie.

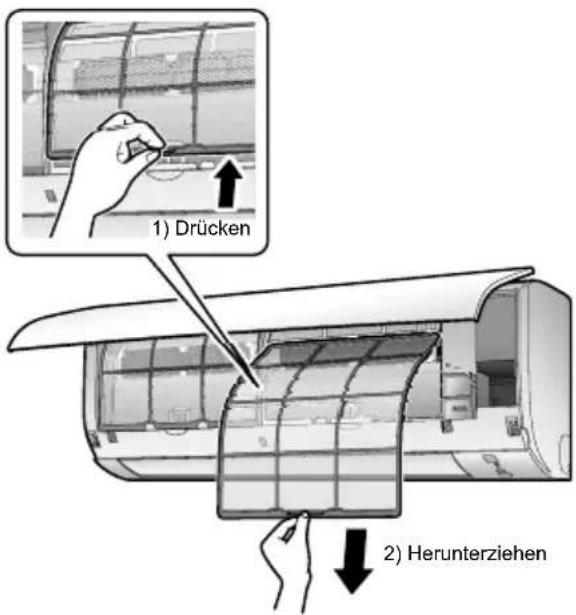

2. Ziehen Sie die Luftfi Iter heraus.

• Drücken Sie die Filterlasche in der Mitte jeder Luftfi iters ein weniger nach oben undziehen Sie sie dann nach unten.

3. Waschen Sie die Luftfi Iter mit Wasser ab oder reinigen Sie sie mit einem Staubsauger.

• Es wird empfohlen, die Luftfiter alle 2 Wochen zu reinigen.

Wenn sich der Staub nicht leicht entfernen lasst

• Waschen Sie die Luftfiter mit Neutralreiniger, verdünnt mit lauwarmem Wasser, ab und trocknen Sie sie dann im Schatten.

4. Bringen Sie die Filter wieder an.

5. Schließen Sie die Frontblende langsam.

• Drucken Sie die Blende an beiden Seiten und in der Mitte an.

• Stellen Sie sicher, dass die Frontblende sicherebefestigt ist.

Pfliege und Reinigung

Titan-Apatit-Geruchsfilter

1. Öffnen Sie die Frontblende undziehen Sie die Luftfi Iter heraus.

2. Entfernen Sie die Titan-Apatit-Geruchsfi Iter.

3. Entfermen Sie die Filter aus den Laschen.

1. Reinigen oder ersetzen Sie die Titan-Apatit-Geruchsfi Iter.

[Reinigen]

3-1 Entfernen Sie Staub mit dem Staubsauger und weichen Sie sie bei schwerer Verschmutzung 10 bis 15 Minuten in lauwarmem Wasser ein.

3-2 Schütteln Sie nach dem Abwischen das verbleibende Wasser ab und halten Sie den Filter im Schatten trocknen.

• Wringen Sie den Filter zum Entfernen des Wassers nicht aus.

[Austausch]

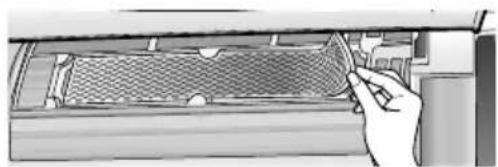

Entfernen Sie den Filter aus den Laschen und bereiten Sie einen neuen Filter vor.

• Entsorgen Sie den alten Filter als nicht entfl ammbaren Abfall.

• Setzen Sie die Titan-Apatit-Geruchsfi Iter so wie zuvor ein.

• Achten Sie beim Einsetzen des Filters darauf, dass dieser ordnungsgemäß in den Laschen eingerastet ist.
• Bringen Sie die Filter wieder an. [Seite 20]
• Schließen Sie die Frontblende langsam.

HINWEIS

• Betrieb mit verschmutzten Filter:
• die Luft kann nicht von schlechten Gerüchen befrei werden,
• die Luft kann nicht gereinigt werden,
• die Heiz-bzw. Kuhlleistung wird beeinträchtigt,
• es können schlechte Gerüche auftreten.
• Entsorgen Sie alte Filter als nicht entfl ammbaren Abfall.
• Um einen Titan-Apatit-Geruchsfilter zu bestellen, wenden Sie sich an den Handler, bei dem Sie ihre Klimaanlage erworben haben.

Posten Titan-Apatit-Geruchsfiter, 1 Satz

Teilenr. KAF970A46

Pfliege und Reinigung

Vor längeren Phasen der Nichtbenutzung

1. Nehmen Sie das Gerät einige Stunden im Modus NUR LÜFTER in Betrieb, um das Geräteinnere zu entfeuchten.

2. Drucken Sie FAN ONLY

3. Schalten Sie den Hauptschalter für die Klimaanlage nach Abschluss des LÜFTER-Betriebs aus.

4. Entnehmen Sie die Batterien aus der Fernbedienung.

Eine regelmäßige Wartung wird empfohlen.

• Unter bestimmten Betriebsbedingungen können sich im Innern der Klimaanlage nach einigen Heiz- bzw. Kühlsaisons Verschmutzungen bilden, was die Leistung beeinträchtigt. Es wird empfehlen, zusätzlich zur regelmäßigen Reinigung durch den Benutzer das Gerä einer periodischen Wartung durch einen Fachmann unterziehen zu halten.
• Ihr Handl, bei dem Sie das Gerat erworben haben, understutz Sie bei der Suche nach einem qualifizierten Fachmann.

Wichtige Informationen zum verwendeten Kältemittel

Dieses Produkt enthalt fluorierte Treibhausgase. Lassen Sie Gase nicht in die Atmosphäre ab.

ATXP20/25/35K2V1B ATXP20/25/35K3V1B
Kältemitteltyp:	R32
GWP(1)-Wert:	675

ATX20/25/35K2V1B
Kältemitteltyp:	R410A
GWP(1)-Wert:	2087,5

(1)GWP = global warming potential (Erderwärungspotenzial)
Überprüfungen in Bezug auf Kältemittellecks müssen in regelmäßigen Abständen je nach den europäischen oder nationalen Bestimmungen durchgeführt werden.
Kontaktieren SieitteHrenortlichenHandlerbezuglichweitererInformationen.

HINWEISZu tCOeq

In Europa wird die Treibhausgasemission der Kätemittel-Gesamtfulmenge im System (ausgedrückt als CO₂ -Äquivalent in Tonnen) zur Festlegung der Wartungsintervalle verwendet. Befolgen Sie die geltende Gesetzgebung.

Formel zur Berechnung der Treibhausgasemission:

GWP-Wert des Kältemittels × Kältemittel-Gesamtfüllmenge [inkg] / 1000

HäufiggestellteFragen

Innengerät

Die Klappe schenkt nicht sofort.

Die Klimaanlage stellt die Position der Klappe ein. Die Klappe wird sich bald bewegen.

Die Klimaanlage stoppt die Erzeugung eines Luftstroms während des Betriebs.

• Wenn die Soll-Temperatur erreicht ist, wird die Luftstromrate reduziert und der Betrieb gestopt, um die Erzeugung eines kalten Luftstroms (während des Heizbetriebs) zu stoppen oder um einen Anstieg des Feuchtigkeitsgehalts (während des Kühlbetriebs) zu vermeiden. Der Betrieb wird automatisch fortgesetzt, wenn die Raumtemperatur steigt oder fällt.

Der HEIZ-Betrieb stoppt plottlich und es ist ein FlieBgerausch zu vernehmen.

Das Außererat führt einen Enteinsungsvorgang durch. Der HEIZBETRIEB startet, nach dem der Frost am Außererat beseitigt wurde. Dieser Vorgang kann 4 bis 12 Minuten dauern.

Der Betrieb startet nicht gleich.

Wehro der eine beliebige Direktbetriebstaste gleich nach Beendigung des Betriebs betatigt wurde.

■ Wenn der Modus erneut ausgewählt wurde.

• Dies dient zum Schutz der Klimaanlage.
  Warten Sie etwa 3 Minuten.

Außergerät

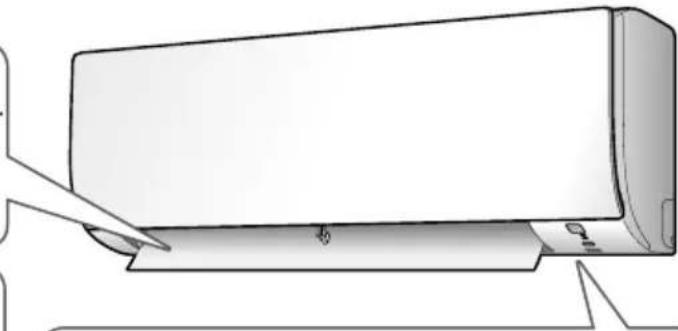

Das Außererat gibt Wasser oder Dampf ab.

Im HEIZBETRIEB

• Der Frost am Außererat schmilzt zu Wasser oder Dampf, wenn sich die Klimaanlage in der Betriebsart "Entfrosten" befindet.
  Im KUHL- oder ENTFEUCHTEN-Betrieb
• Feuchtigkeit in der Luft kondensiert auf der kalten Oberfläche der Rohrleitungen des Außengerats zu Wasser und tropft herunter.

Es sind verschiedene Gerausche zu horen.

■Gerausch wie fließendes Wasser

• Dieses Gerausch wird durch das in der Klimaanlage fließende Kaltemittel erzeugt.
• Dies ist ein Pumpgeräusch des Wassers in der Klimaanlage und tritt auf, wenn Wasser im Modus Kühlen oder ENTFEUCHTEN aus der Klimaanlage abgepumpt wird.

Blasgeräusche

• Dieses Gerausch wird erzeugt, wenn der Fluss des Kätemittels in der Klimaanlage umgeschaltet wird.
  ■ Tickendes Gerausch
• Dieses Gerausch wird erzeugt, wenn sich die Gröbe des Gehäuses und Rahmens der Klimaanlage aufgrund von Temperaturunterschieden geringfügigändert (Ausdehnung/Schrumpfung).

Pfeifendes Gerausch

• Dieses Gerausch wird erzeugt, wenn das Kältemittel während des Entfrosten-Betriebs durch die Klimaanlage fließt.
  ■ Klickendes Gerausch während des Betriebs oder während Ruhezeiten

Klopfendes Gerausch

• Dieses Gerausch wird erzeugt, wenn die Kältemittel-Steuerventile oder elektrische Teile betrieben werden.
• Dieses Gerausch wird im Innern der Klimaanlage abgegeben, wenn der Ventilator für die Gasabfuhr aktiviert wird, wenn die Turen des Raums geschlossen sind. Öffnen Sie das Fenster oder schalten Sie den Ventilator der Gasabfuhr aus.

Fehlerdiagnose und -behebung

Prufen Sie Folgendes, bevor Sie eine Anfrage erstellen oder einen Reparaturauftrag erteilen.

Tritt das Problem weiterhin auf, wenden Sie sich an ihren Handler.

Kein Problem

DiesistkeineFehlfunktion.

Prufen

Führn Sie eine erneute Überprüfung durch, bevor Sie einen Reparaturauftrag erteilen.

Klimaanlage lauft nicht

Gehäuse Beschreibung/Überprüfung
Die BETRIEBS-LED ist aus.	?·Wurde der Schutzschalter ausgelöst oder ist die Sicherung durchgebrannt?·Liegt ein Stromausfall vor?·Befi nden sich Batterien in der Fernbedienung?
Die BETRIEBS-LED blinkt.	?·Schalten Sie die Stromversorgung mit dem Leistungsschalter aus und starten Sie den Betrieb mit der Fernbedienung neu.Wenn die BETRIEBS-LED weiterhin blinkt, überprüfen Sie den Fehlercode und wenden Sie sich an ihren Handl.■Seite 27

Klimaanlage unterbricht platzlich den Betrieb

Gehäuse Beschreibung/Überprüfung
Die BETRIEBS-LED leuchtet.	✓ · Zum Schutz des Systems kann der Klimaanlagenbetrieb bei einer plötzlichen, großen Spannungsschwankung gestoppt werden. Die Klimaanlage nimmt den Betrieb nach ca. 3 Minuten automatisch wieder auf.
Die BETRIEBS-LED blinkt.	? · Sind die Luftlein- und -auslösse der Innen- und Außergeräte blockiert? Stoppen Sie den Betrieb und entfernen Sie nach dem Ausschalten des Leistungsschalters die Blockade. Nehmen Sie den Betrieb dann mit der Fernbedienung wieder auf. Wenn die BETRIEBS-LED weiterhin blinkt, überprüfen Sie den Fehlercode und wenden Sie sich an ihren Handler.▶Seite 27

Klimaanlage halt nicht an

Gehäuse Beschreibung/Überprüfung
Die Klimaanlage lauft selbst nach dem Anhalten des Betriebs weiter.	✓■ Unmittelbar, nachdem die Klimaanlage gestopt wurde · Der Lüfter des Außergeräts lauft zum Schutz des Systems etwa 1 Minute nach. ■ Während die Klimaanlage nicht in Betrieb ist · Wenn die Außentemperatur hoch ist, kann der Lüfter des Außergeräts starten, um das System zu schützen.

Raum kühlt nicht ab/heizt nicht auf

Gehäuse Beschreibung/Überprüfung
Es tritt keine Luft aus.	✓ Im HEIZBETRIEBDie Klimaanlage wird aufgewärmt. Warten Sie etwa 1 bis 4 Minuten.Während des Entfrosten-Betriebs störtne keine Warmluft aus dem Innengerät.
Es tritt keine Luft aus/Es tritt Luft aus.	? Ist die richtige Luftstromrate eingestellt? Ist eine niedrige Luftstromrate wie etwa "Geräuscharmer Betrieb des Innengeräts" oder "Luftstromrate 1" gewählt? Erhöhen Sie die Luftstromrate.Ist die Solltemperatur richtig eingestellt? Ist die Luftstromrichtung richtig eingestellt?
Es tritt Luft aus.	? Befi nden sich Möbel direkt unter oder darüber dem Innengerät? Befi ndet sich die Klimaanlage im ECONO-Betrieb?Seite 14 Sind die Luftfliiter verschmutzt? Sind die Luftlein- und -auslasse der Innen- und Außerengeräte blockiert? Ist ein Fenster oder eine Tür geöffnet? Ist ein Sauggeblase in Betrieb?

Fehlerdiagnose und -behebung

Dunst tritt aus

Gehäuse Beschreibung/Überprüfung
Dunst tritt aus dem Innengerät aus.	✓ Dies kommt vor, wenn die Luft im Raum durch den kalten Luftstrom in der Betriebsart KühLEN oder in einer anderen Betriebsart zu Dunst wird.

Fernbedienung

Gehäuse Beschreibung	Überprüfung
Das Gerät empfängt keine Signale von der Fernbediennung oder verfügt über einen eingeschrankten Betriebsbereich.	Die Batterien sind möglicherweise verbraucht. Ersetzen Sie beide Batterien durch neue Alkali-Trockenbatterien des Typs AAA.LR03. Ausführliche Informationen finden Sie unter "Vorbereitungen vor dem Betrieb". •Seite 8 •Die Signalübertragung kann deaktiviert werden, wenn eine Leuchtstofflampe mit elektronischen Starter (wie etwa eine Inverterlampe) im Raum verwendet wird. Wenden Sie sich in thisem Fall an ihren Handlör. •Die Fernbedienung funktioniert möglicherweise nicht mehr ordnungsgemäß, wenn der Sender direkter Sonneneinstrahlung ausgesetzt ist.
Die LCD-Anzeige ist klass, funktioniert nicht oder die Anzeige ist fehlerhaft.	Die Batterien sind möglicherweise verbraucht. Ersetzen Sie beide Batterien durch neue Alkali-Trockenbatterien des Typs AAA.LR03. Ausführliche Informationen finden Sie unter "Vorbereitungen vor dem Betrieb". •Seite 8
Andere Elektrogeräte starten den Betrieb.	Wenn die Fernbedienung andere Elektrogeräte aktiviert, stellen Sie diese weiter entfern auf oder wenden Sie sich an ihren Handlör.

Luft riecht

Gehäuse Beschreibung/Überprüfung
Die Klimaanlage sondern einen Geruch ab.	✓ Der vom Gerät absorbierte Geruch des Raums wird mit dem Luftstrom abgegeben. Eine Reinigung des Innengeräts wird empfohlen. Wenden Sie sich an ihren Handl.

Sonstiges

Gehäuse Beschreibung/Überprüfung
Die Klimaanlage verhält sich während des Betriebs plottlich eigentartig.	Die Klimaanlage kann bei Gewitter oder Funkwellen Fehlfunktionen aufweisen. Wenn die Klimaanlage nicht ordnungsgemäß Funktioniert, schalten Sie die Stromversorgung mit dem Leistungsschalter aus und starten Sie den Betrieb mit der Fernbedienung neu.

Hinweise zu den Betriebsbedingungen

• Wird der Betrieb unter anderen als den in der Tabelle aufgeführten Bedingungen fortgesetzt,

• kann der Betrieb durch eine Sicherheitsvorrichtung unterbrochen werden.

• kann sich bei Auswahl der Betriebsart Kühlen oder ENTFEUCHTEN Taukondensationswasser im Innengerät bilden und herabtropfen.

Modus Betriebsbedingungen
KÜHLEN/ENTFEUCHTEN	Außentemperatur: -10 – 46°CCinnentemperatur: 18 – 32°CFeuchigkeitinnen: max. 80%
HEIZEN	Außentemperatur: -15 – 24°CCinnentemperatur: 10 – 30°C

Fehlerdiagnose und -behebung

Rufen Siesofarndenkendienst an

WARNING

Wenn eine Anormalität (wie etwa Brandgeruch) auftritt, stoppen Sie den Betrieb und schalten Sie den Leistungsschalter aus.

• Fortgesetzter Betrieb unter solchen Umständen kann zu Störungen, Stromschlagen oder Brand führen.
• Wenden Sie sich an den Handler, bei dem Sie ihre Klimaanlage erworben haben.

Versuchen Sie nicht, die Klimaanlage selbst zu reparieren oder zu verändern.

• Fehlerhaft ausgeführte Arbeitsen konnen zu Stromschlagen oder Brand führen.
  Wenden Sie sich an den Handler, bei dem Sie ihre Klimaanlage erworben haben.

Wenn eines der folgenden Symptome auftritt, rufen Sie unmittelbar den Kundendienst.

• Das Stromversorgungskabel ist annormal heß oder beschädigt.
• Wahlrend des Betriebs ist ein anormales Gerausch vernehmbar.
• Der Unterbrecher, eine Sicherung oder der Fehlerstrom-Schutzschalter unterbricht halten den Betrieb.
• Ein Schalter oder eine Taste Funktioniert Häufig nicht ordnungsgemäß.
• Es tritt Brandgeruch auf.
• Wasser tritt aus dem Innengerät aus.

Schalten Sie den Leistungsschalter aus und rufen Sie den Kundendienst.

Nach einem Stromausfall
Die Klimaanlage nimmt den Betrieb nach ca. 3 Minuten automatisch wieder auf. Warten Sie einfach einen Augenblick.
■ Blitz
- Falls ein Blitz in die tatsäch Umgebung einschlagen konnte, unterbrechen Sie zum Schutz des Systems den Betrieb und schalten Sie den Leistungsschalter aus.

Vorschriften zur Entsorgung

Ihr Produkt und die mit der Fernbedienung mitgelieferten Batterien sind mit thisem Symbol gekennzeichnet. Dieses Symbol bedeutet, dass elektrische und elektronische Produkte nicht mit unsortiertem Hausmull entsorgt werden dürfen. Bei Batterien kann ein chemisches Symbol unter dem Symbol abgedruckt sein. Dieses chemische Symbol weist daraufhin, dass die Batterie ein Schwermetall über einer gewissen Koncentration enthalt. Mögliche chemische Symbole sind:

■Pb: Blei (>0,004%)

Versuchen Sie auf keinen Fall selbst, das System zu demontieren. Die Demontage des Produkts sowie die Handhabung von Kätermittel, Öl und weiteren Teilen muss von einem qualifizierten Monteur in Übereinstimmung mit den relevanten örtlichen und staatlichen Vorschriften erfolgen.

Die Geräte und verbrauchte Batterien müssen bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

Indem Sie eine korrekte Entsorgung gewährleisten, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen.

Für weitere Informationen wenden Sie sichitte an die Installationsfirma oder an die zustandige ortliche Behorde. Die Demontage des Gerats sowie die Handhabung von Kaltemittel, OI und anderen Teilen müssen in Übereinstimmung mit den jeweiligen ortlichen und staatlichen Vorschriften erfolgen.

Fehlerdiagnose und -behebung

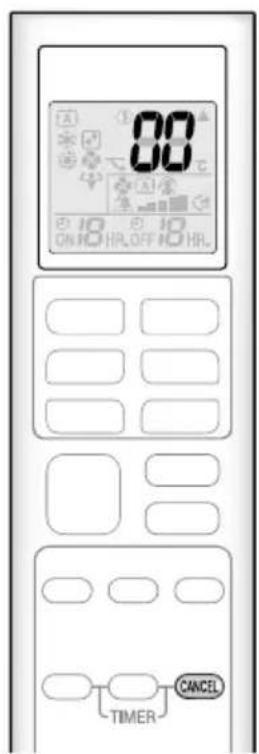

Fehlerdiagnose per Fernbedienung

• Die Fernbedienung kann die entsprechenden Fehlercodes vom Innengerat empfangen.

• Wenn 5 Sekunden lang gedrück wird, blinkt "M Berich der Temperaturanzeige.

• Drücken Sie Cawefederholt, bis ein kontinuierlicher Piepton ertont.

Die Codeanzeige ändert sich wie unter gezeigt, und zur Bestätigung wird ein langer Piepton ausgegeben.

	CODE	BEDEUTUNG
SYSTEM	00	NORMAL
	UA	FEHLER KOMBINATION INNEN-/AUSSENGERÄT
	U0	ZU WENIG KÄLTEMITTEL
	U2	SPANNUNGSABFALL ODER ÜBERSPANNUNG IM HAUPTSTROMKREIS
	U4	ÜBERTRAGUNGSFEHLER (ZWISCHEN INNENGERÄT UND AUSSENGERÄT)
INNENGERÄT	A1	PLATINE DES INNENGERÄTS DEFEKT
	A5	HOCHDRUCKSTEUERUNG ODER FROSTSCHUTZEINRICHUNG
	A6	FEHLER AM LÜFTERMOTOR
	C4	DEFEKTER TEMPERATURFühler AM WÄRMETAUSCHER
	C9	DEFEKTER SAUGLUFT-TEMPERATURFühler
AUSSENGERÄT	EA	FEHLER BEI DER UMSCHALTUNG ZWISCHEN KühLEN/HEIZEN
	E1	PLATINENFEHLER
	E5	ÜBERLAST BEGONNEN
	E6	FEHLERHAFTER VERDICTHER-ANLAUF
	E7	FEHLER AM DC-LÜFTERMOTOR
	E8	ÜBERSTROMEINGANG
	F3	HOHE TEMPERATUR ABFLUSSROHRÜBERWACHUNG
	F6	HOCHDRUCKÜBERWACHUNG (IM KühLBETRIEB)
	H0	FÜHLERFEHLER
	H6	BETRIEB ANGEHALTEN AUFRUND FEHLER AM POSITIONSERKENNUNGSSensor
	H8	DC-STROMSENSORFEHLER
	H9	DEFEKTER SAUGLUFT-TEMPERATURFühler
	J3	DEFEKTER ABFLUSSROHR-TEMPERATURFühler
	J6	DEFEKTER TEMPERATURFühler AM WÄRMETAUSCHER
	L3	ÜBERHITZUNG ELEKTRISCHER TEILE
	L4	HOHE TEMPERATUR AN DER KühLVORRICHUNG DES INVERTERSCHALTkreises
	L5	AUSGANS-ÜBERSTROM
	P4	FEHLERHAFTER TEMPERATUREFühler AN DER KühLVORRICHUNG DES INVERTERSCHALTkreises

HINWEIS

• Ein kurzer Piepton gibt nicht oben aufgeführte Codes an.
  Um die Codeanzeige abzubrechen, halten Sie CANCEL).. 5 Sekunden lang gedrück. Die Codeanzeige erlischt automatisch, wenn die Taste 1 Minute lang nicht betatigt wird.

Fehlerdiagnose und -behebung

LED AN DER PLATINE DES AUSSENGERÄTS

2AMXM Serie

GRUN MIKROCOMPUTER NORMAL

LED-A DIAGNOSE
#	NORMAL -INNENGERAT ÜBERPRÜFEN
#	[HINWEIS 1]
•	STROMVERSORGUNGSEFHLER ODER [HINWEIS 2]

GRÜN	NORMALERWEISE BLINKEND
*	EIN
#	BLINKEND
●	AUS

HINWEIS

Schalten Sie die Stromversorgung aus und dann wieder ein. Falls die LED-Anzeige wieder erscheint, ist die Platine des Außeragerts defekt.
Markierte Diagnose

• Gilt nicht in allen Fällen. Weitere Informationen finden Sie im Wartungshandbuch.

Fonctions

• Om de vochtigkeit te verlagen.

Druk op. DRY

VERWARMEN

De airconditioner werkt nicht.

De kamer koelt nicht af of warmt nicht op

Probeer de airconditioner nicht selbst repareren of te veranderen.
