GEBRUIKSAANWIJZING HmIP-SWDM-2 Homematic IP

NL Installatie- en bedieningshandleiding

Inhaltsverzeichnis

1 Leveringsomvang....74
2 Instructies bij deze handleiding ....74
3 Gevarenaanduidingen....74
4 Werking en overzicht van het apparaat....75
5 Algemene systeeminformatie....75
6 Inbedrijfstelling....76

6.1 Inleren....76

6.1.1 Direct inleren op een Homematic IP-apparaat....76
6.1.2 Aanleren aan het Access Point (alternatief)....77

6.2 Montage....78

6.2.1 Keuze van een geschikte montageplaats....78
6.2.2 Plakstrip- of schroefmontage 79

7 Batterijen vervangen 81
8 Storingen oplossen....81

8.1 Zwakke batterijen 81
8.2 Commando niet bevestigd....81
8.3 Duty cycle 82
8.4 Foutcodes en knipperreeksen 83

9 Herstellen van de fabrieksinstellingen 84
10 Onderhoud en reiniging 84
11 Algemene instructies voor de draadloze werking 84
12 Verwijdering als afval.... 85
13 Technische gegevens 86

1 Leveringsomvang

1x Raam- en deurcontact met magneet

1x Magneetcontact en afstandhouder

2x Dubbelzijdige plakstrips

2x Schroeven met verzonken kop 2,2 x 13 mm

2x Schroeven met verzonken kop 2,2 x 16 mm

2x 1,5V-batterij LR03/micro/AAA

1x Bedieningshandleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Opgelet! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Normale batterijen mogen nooit worden opgeladen. Werp batterijen niet in het vuur! Batterijen niet blootstellen aan overmatige warmte. Batterijen niet kortsluiten. Er bestaat explosiegevaar!

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plasticfolie en plas- tic zakken, piepschuim enz. kun- nen voor kinderen gevaarlijk speelgoed worden.

Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijk- heid voor gevolgschade!

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreven, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

Het Homematic IP-raam- en deurcontact detecteert via een magneetcontact op betrouwbare wijze of ramen en deuren geopend zijn. Het apparaat is met meegeleverde plakstrips of schroeven gemakkelijk te monteren.

U kunt het raam- en deurcontact direct op de Homematic IP-radiatorthermo-staat – basic inleren om de kamertem-peratuur bij het ventileren automatisch te verlagen.

U kunt het raam- en deurcontact ook in combinatie met een Homematic IP access point comfortabel via de gratis smartphone-app in het Homematic IP smarthomesysteem integreren en voor uitgebreide binnenklimaat- en veiligheidstoepassingen gebruiken.

Geopende ramen en deuren worden onmiddellijk in de Homematic IP-app weergegeven – zo kunt u ook onderweg uw ramen en deuren altijd in het oog houden.

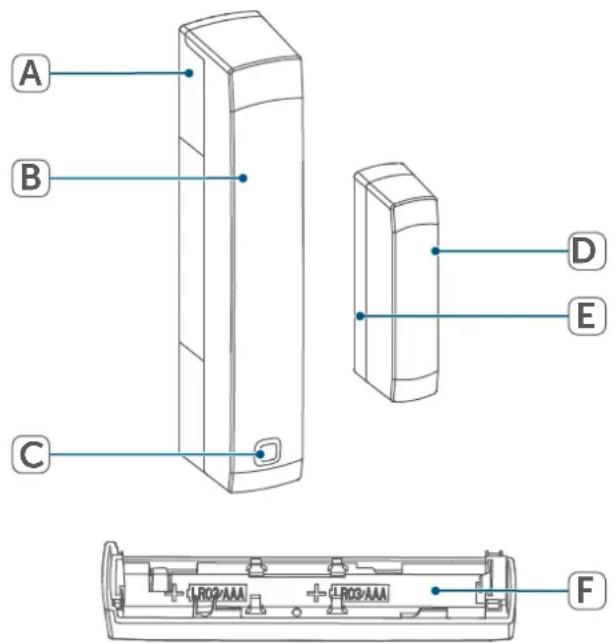

Overzicht apparaten:

(A) Houder
(B) Elektronische unit
(C) Systeemtoets (aanleertoets en led)
(D) Magneetcontact
(E) Afstandsstuk (6 mm) voor magneet-contact
(F) Batterijvak

A B C D E F

Afbeelding 1

5 Algemene systeeminformatie

Dit apparaat is onderdeel van het Homematic IP Smart Home Systeem en communiceert via het Homematic IP-zendprotocol. Alle apparaten van het systeem kunnen handig en afzonderlijk via een smartphone met de Homematic IP App worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP apparaten via de centrale CCU3 of in combinatie met allerlei partneroplossingen te gebruiken. Welke functies binnen het systeem in

combinatie met andere componenten mogelijk zijn, vindt u in het Homematic IP gebruikershandboek. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com.

6 Inbedrijfstelling

6.1 Inleren

Lees dit hoofdstuk volledig door, voordat u met het inleren begint.

U kunt het apparaat ofwel direct op een Homematic IP-radiatorthermo- staat – basic of op het Homematic IP access point (HmIP-HAP) inleren. Bij het direct inleren wordt de configuratie op het apparaat en bij het inleren aan het access point via de Homematic IP-app uitgevoerd.

6.1.1 Direct inleren op een Homematic IP-apparaat

U kunt Homematic het IP raam- en deurcontact met magneet op een Homematic IP-radiatorthermostaat – basic (HmlP-eTRV-B/ HmlP-eTRV-B-2) inleren.

Houd bij het aanleren een mini- mumafstand van 50 cm tussen de apparaten aan.

U kunt het aanleerproces annule- ren door opnieuw kort op de sys- teemtoets (C) te drukken. Dit wordt bevestigd door het rood oplichten van de apparaatled (C).

Om het apparaat op een ander Homematic IP-apparaat in te leren, moeten beide apparaten in de inleermodus

worden geschakeld. Ga hiervoor als volgt te werk:

- Maak de elektronische unit (B) uit de houder (A) los door deze naar omhoog te schuiven en naar voren te verwijderen.

• Trek de isolatiestrip uit het batterijvak (F) van het raam- en deurcontact.

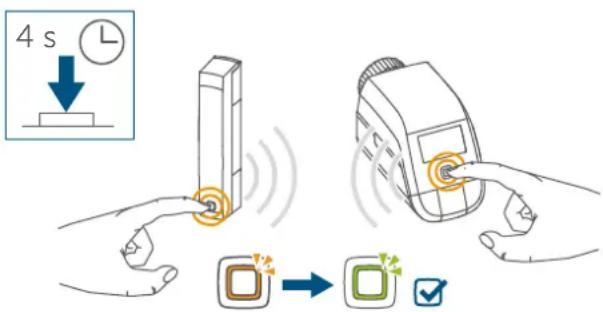

• Druk gedurende minimaal 4 sec. op de systeemtoets (C) om de inleermodus te activeren. De apparaatled (C) begint oranje te knipperen. De inleermodus is 3 minuten actief.
• Druk gedurende minimaal 4 sec. op de systeemtoets van het in te leren apparaat (bijv. van de Homematic IP-radiatorthermostaat – basic) om de inleermodus te activeren. De apparaatled begint oranje te knipperen. Meer informatie hierover vindt u in de handleiding van het betreffende apparaat.

Het succesvol inleren wordt aangegeven door het groen knipperen van het apparaatledje. Als het aanleerproces niet succesvol is geweest, licht de apparaatled rood op. Probeer het opnieuw.

Als het aanleerproces niet wordt uitgevoerd, wordt de aanleermodus na 3 minuten automatisch beëindigd.

Als u nog een apparaat wilt toevoegen, moet u eerst het reeds voorhanden apparaat en vervolgens het nieuwe apparaat in de inleermodus schakelen.

Als u bijv. nog een radiatorthermostaat wilt toevoegen, moet u eerst de nieuwe radiatorthermostaat aan de voorhanden radiatorthermostaat inleren. Vervolgens kunt u de nieuwe radiatorthermostaat aan het voorhanden deur- en raamcontact aanleren.

Als u meerdere apparaten in één vertrek wilt gebruiken, is het zinvol om alle apparaten onderling aan te leren.

6.1.2 Aanleren aan het Access Point (alternatief)

Configureer eerst uw Homematic IP access point via de Homematic IP-app om nog meer Homematic IP-apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het Access Point.

Voor het inleren en installeren van de wandthermostaat met behulp van een CCU3 vindt u gedetailleerde informatie in de WebUI-handleiding op onze homepage www.homematic-ip.com.

Om ervoor te zorgen dat het apparaat in uw systeem geïntegreerd en via Homematic IP-app bediend kan worden, moet het op het Homematic IP access point worden ingeleerd.

Ga als volgt te werk om het raam- en deurcontact in te leren:

• Open de Homematic IP-app op uw smartphone.
• Selecteer het menu-item 'Apparaat aanleren'.
• Maak de elektronische unit (B) uit de houder (A) los door deze omhoog te schuiven en naar voren te verwijderen ( zie afbeelding).
• Trek de isolatiestrip uit het batterijvak (F) van het raam- en deurcontact. De inleermodus is 3 minuten actief.

U kunt de inleermodus gedurende nog eens 3 minuten handmatig starten door kort op de systeem-toets (C) te drukken.

Het apparaat verschijnt automatisch in de Homematic IP-app.

• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat-nummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijge-leverde sticker of op het apparaat zelf.
• Wacht tot het inleerproces voltooid is.
• Ter bevestiging van een succesvol inleerproces brandt de led (C) groen. Het apparaat is nu gebruiks-klaar.

Als de led rood brandt, dient u het opnieuw te proberen.

• Kies in welke toepassing (bijv. ruimteklimaat en/of veiligheid) u het apparaat wilt gebruiken.
• Geef het apparaat in de app een naam en wijs het toe aan een ruimte.

6.2 Montage

Lees dit hoofdstuk volledig door, voordat u met de montage begint.

6.2.1 Keuze van een geschikte montageplaats

• Kies het raam of de deur voor de montage van het raam- en deur-contact.
• Bevestig een deel van het raam- en deurcontact (magneetcontact (D) of elektronische unit (B)) op het bewegende deel (deur- of raam- vleugel), het andere op een vast deel (kozijn) van het raam of de deur.

- Bevestig het raam- en deurcontact aan de zijde van de raam-/deur-greep in het bovenste derde deel op het raam-/deurkozijn (voor details over het bevestigen (zie '6.2.2 Plakstrip- of schroefmontage' op pagina 79)).

- Het magneetcontact kan horizontaal of verticaal en links of rechts van de elektronische unit van het raam- en deurcontact worden ge-monteerd.

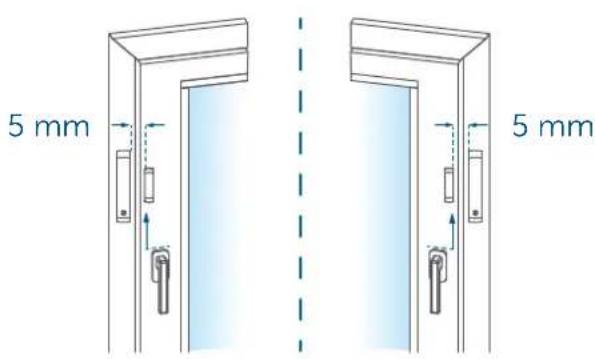

5 mm 5 mm

Afbeelding 6

De elektronische unit en het magneetcontact bevinden zich het best op dezelfde hoogte. Omdat voor het magneetcontact een afstandsstuk (E) kan worden ingezet om het magneetcontact te verhogen, moet de elektronische unit op het hoogste deel van het raam worden gemonteerd.

De ideale afstand tussen de rand van de behuizing van het raam- en deurcontact en de deur-/raam- vleugel bedraagt 5 mm (→zie afbeelding).

6.2.2 Plakstrip- of schroefmontage

U kunt het raam- en deurcontact

• met de meegeleverde dubbelzijdige plakstrip of
• met de meegeleverde schroeven met verzonken kop

aan het raam-/deurkozijn bevestigen.

Zet het magneetcontact vóór de schroefmontage nog niet in el-kaar.

Montage met plakstrips

Ga als volgt te werk om het raam- en deurcontact met de plakstrip te monteren:

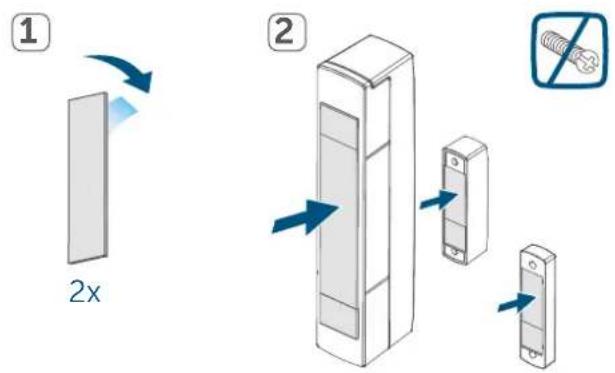

- Breng de grote dubbelzijdige plakstrip op de achterkant van de houder (A) aan en druk het apparaat op de gewenste aan het raam.

① 2x ②

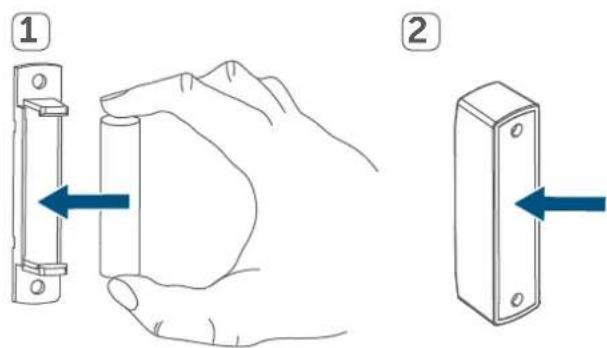

- Leg de magneet in de houder aan de achterzijde en plaats de achterzijde in de behuizing van het magneetcontact.

Bij gebruik van het afstandsstuk (E) moet u de kleine plakstrip aan de achterkant van het afstandsstuk aanbrengen (→zie afbeelding) en deze op de gewenste positie aan het raam drukken. Plaats vervolgens het magneetcontact op het afstandsstuk.

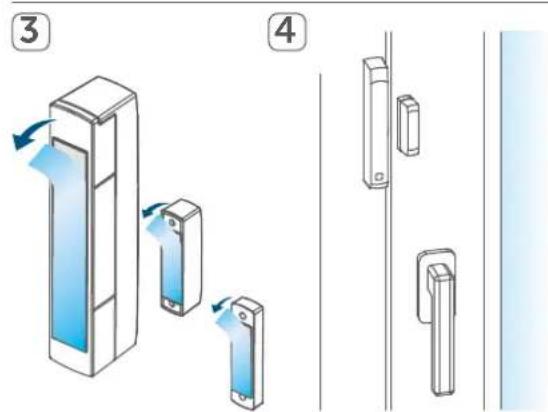

- Breng de kleine dubbelzijdige plakstrip op de achterkant van het magneetcontact (D) aan (→zie afbeelding) en druk het magneetcontact op de gewenste positie aan het raam.

Let op dat de montageleider glad, vlak, onbeschadigd, schoon, vrij van vet en oplosmiddelen en niet te koud is, zodat de plakstrip duurzaam kan hechten.

Montage met schroeven

Door de schroefmontage raakt de deur of het raam beschadigd. Bij huurwoningen kan dit tot een schadeclaim of inhouding van de huurwaarborg leiden.

Zet het magneetcontact vóór de schroefmontage nog niet in el-kaar.

Ga als volgt te werk om het raam- en deurcontact met behulp van de schroeven te monteren:

• Boor de schroefgaten in de houder (A) met een geschikte boor voor.

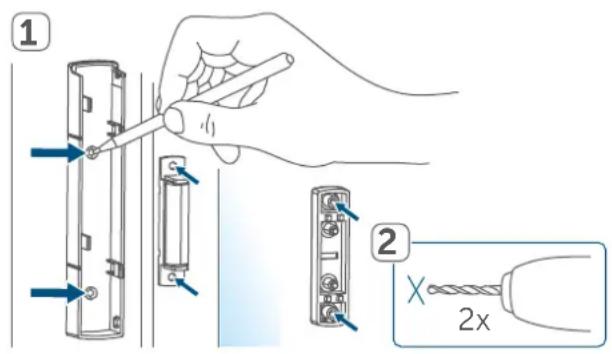

• Markeer de schroefgaten voor de elektronische unit (B) aan de hand van de houder (A) op het raam.
• Markeer de schroefgaten voor het

magneetcontact (D) of indien no- dig voor het afstandsstuk (E) op het raam.

• Boor bij bevestiging op harde ondergronden met een 1,5mm-boor voor (bij zachte ondergronden is dit niet nodig).

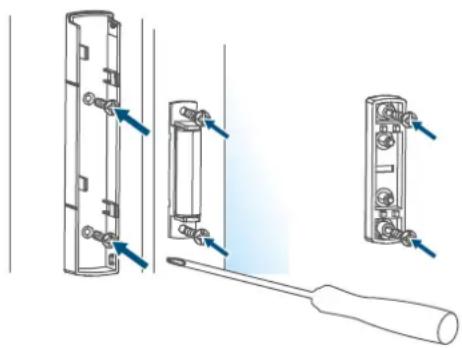

• Houd de houder van de elektronische unit op de gewenste montageplaats en draai de beide langste schroeven met verzonken kop (2,2 x 16 mm) door de schroefgaten in.

• Plaats de elektronische unit in de houder.
• Houd de achterzijde van het magneetcontact of het afstandsstuk op de gewenste montageplaats en draai de beide kleinste schroeven met verzonken kop (2,2 x 13 mm) door de schroefgaten in (→zie afbeelding).
• Leg de magneet in de houder aan de achterzijde en plaats de achter-

zijde in de behuizing van het magneetcontact (→zie afbeelding).

Bij het gebruik van het afstandsstuk kunt u het magneetcontact na de montage gewoon op het afstandsstuk plaatsen.

7 Batterijen vervangen

Als de app of het apparaat een lege batterij weergeeft (zie '8.4 Foutcodes en knipperreeksen' op pagina 83), dient u de verbruikte batterijen te vervangen door twee nieuwe batterijen van het type LR03/Micro/AAA. Let daarbij op de juiste polariteit van de batterijen.

Ga als volgt te werk om de batterij van het raam- en deurcontact te vervangen:

• Maak de houder (A) van de elektronische unit (B) los door deze naar onderen te schuiven en naar achteren te verwijderen (→zie afbeelding).
• Plaats twee nieuwe 1,5 V LR03/micro/AAA-batterijen overeenkomstig de juiste polariteit in het batterijvak (F) (zie afbeelding 9).

- Let na het plaatsen van de batterij

op de knippervolgorde van de led (F) (zie '8.4 Foutcodes en knipper-reeksen' op pagina 83).

- Plaats de houder weer op de elektronische unit.

Na het plaatsen van de batterij voert het raam- en deurcontact eerst gedurende ca. 2 seconden een zelftest uit. Daarna volgt de initialisatie. Tot slot verschijnt de testweergave: oranje en groen lichte op.

8 Storingen oplossen

8.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan het raam- en deurcontact ook bij een lage batterijspanning worden gebruikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterij, eventueel weer meerdere keren een signaal worden gezonden.

Als de spanning tijdens het zenden weer wegvalt, wordt dit in de Homematic IP-app en op het apparaat weergegeven (zie '8.4 Foutcodes en knip-perreeksen' op pagina 83). Vervang in dat geval de lege batterijen door twee nieuwe (zie '7 Batterijen vervangen' op pagina 81).

8.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, licht de led bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie '11 Algemene instructies voor de draadloze werking' op pagina 84). De mislukte overdracht

kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

8.3 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1 % van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP apparaten 100% conform de norm ontwikkeld en ge-produceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In be-paalde situaties kan dit bij de inbedrijf-stelling of eerste installatie van een systeem wel het geval zijn wanneer er meerdere en zendintensieve inleerprocessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aange-geven door drie keer langzaam rood knipperen van de led en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

8.4 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing
Kort oranje knipperen	Draadloze overdracht/ zendpoging/gegevens-overdracht	Wacht tot de overdracht beëindigd is.
1x lang groen branden Proces bevestigd		U kunt met de bediening doorgaan.
1x lang rood oplichten	Proces mislukt of du-ty-cycle-limiet bereikt	Probeer het opnieuw (zie '8.2 Commando niet be-vestigd' op pagina 81) of (zie '8.3 Duty cycle' op pagina 82).
Kort oranje knipperen (om de 10 sec.)	Inleermodus actief	Voer de laatste vier cijfers van het apparaat-serienummer in ter beves-tiging (zie '6.1 Inleren' op pagina 76).
Snel oranje knipperen	Directe aanleermodus actief	Activeer de inleermodus van het in te leren appa-raat (zie '6.1.1 Direct in-leren op een Homematic IP-apparaat' op pagina 76).
Kort oranje oplichten (na groene of rode ontvangst-melding)	Batterijen leeg	Vervang de batterijen (zie '7 Batterijen vervangen' op pagina 81).
Lang en kort oranje knip-peren (afwisselend)	Actualisatie van de appa-raatsoftware (OTAU)	Wacht totdat de update is beëindigd.
6x lang rood knipperen Apparaat defect		Controleer de weergave in uw app of neem con-tact op met uw dealer.
1x oranje, 1x groen op-lichten (na het plaatsen van de batterijen)	Testindicatie	Wanneer de testindicatie weer is gedoofd, kunt u doorgaan.

9 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.

Ga als volgt te werk om de fabrieksin- stellingen van het raam- en deurcon- tact te herstellen:

• Maak de elektronische unit (B) uit de houder (A) los door deze naar omhoog te schuiven en naar voren te verwijderen (→zie afbeelding).
• Verwijder een batterij.
• Plaats de batterij overeenkomstig de juiste polariteit en houd tegelijkertijd de systeemtoets (C) gedurende 4 sec. ingedrukt tot de led (C) snel oranje begint te knipperen.
• Laat de systeemtoets weer los.
• Houd de systeemtoets opnieuw 4 s ingedrukt, tot de led groen begint te branden.
• Laat de systeemtoets weer los om het herstel van de fabrieksinstellingen te voltooien.

Het apparaat voert een herstart uit.

10 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini-gingen kan de doek licht met lauw water worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.

11 Algemene instructies voor de draadloze werking

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht-vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmlP-SWDM-2 in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.homematic-ip.com

12 Verwijdering als afval Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat en de batterijen of accu's niet mogen worden weggegooid met het huisvuil, restafval of in de gele vuilnisbak of zak.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product, alle elektronische onderdelen die bij de levering zijn inbegrepen en de batterijen ter correcte verwijdering naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparaten of afgedankte batterijen te brengen. Ook distributeurs van elektrische en elektronische apparaten en batterijen zijn verplicht om gebruikte apparaten en batterijen gratis terug te nemen.

Door ze gescheiden in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van afgedankte elektrische en elektronische apparaten en afgedankte batterijen.

U bent verplicht om afgedankte batterijen en accu's die niet to de AEEA behoren, daarvan te scheiden voordat u ze inlevert bij een inzamelpunt, en ze dan ook gescheiden in te leveren bij de lokale inzamelpunten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uit-sluitend bestemd voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

Levensduur batterijen: 4 jaar (typ.)

Beschermingsgraad: IP20

Omgevingstemperatuur: -10 tot +50 °C

Afmetingen

Elektronische unit (b x h x d): 102 x 18 x 25 mm

Afmetingen

Magneetcontact (b x h x d): 48 x 11 x 13 mm

Typisch bereik in het vrije veld: 200 m

Technische wijzigingen voorbehouden.
