BEDIENUNGSANLEITUNG HmIP-SWDM-2 Homematic IP

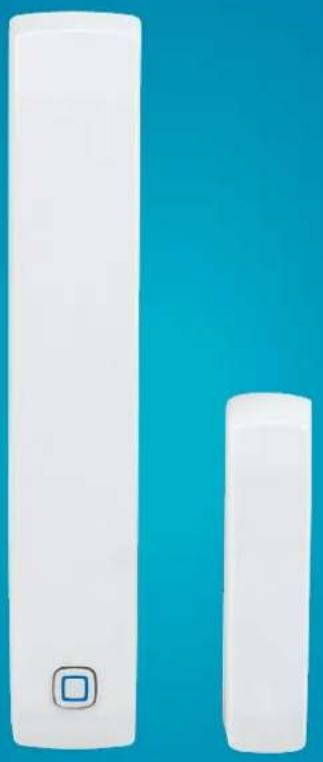

Fenster- und Türkontakt mit Magnet Window / Door Contact with magnet

HmIP-SWDM-2

DE Installations- und Bedienungsanleitung

1 Lieferumfang....3
2 Hinweise zur Anleitung....3
3 Gefahrenhinweise....3
4 Funktion und Geräteübersicht 4
5 Allgemeine Systeminformationen .... 5
6 Inbetriebnahme....5

6.1 Anlernen 5

6.1.1 Direktes Anlernen an ein Homematic IP Gerät 5
6.1.2 Anlernen an den Access Point (alternativ) 6

6.2 Montage....8

6.2.1 Auswahl eines geeigneten Montageortes......8
6.2.2 Klebestreifen- oder Schraubmontage....8

7 Batterien wechseln 11
8 Fehlerbehebung....11

8.1 Schwache Batterien....11
8.2 Befehl nicht bestätigt....11
8.3 Duty Cycle 12
8.4 Fehlercodes und Blinkfolgen....13

9 Wiederherstellung der Werkseinstellungen 14

10 Wartung und Reinigung....14
11 Allgemeine Hinweise zum Funkbetrieb 14
12 Entsorgung....15
13 Technische Daten ....16

1 Lieferumfang

1x Fenster- und Türkontakt mit Magnet

1x Magnetkontakt und Distanzstück
2x Doppelseitige Klebestreifen
2x Senkkopfschrauben 2,2 x 13 mm
2x Senkkopfschrauben 2,2 x 16 mm
2x 1,5 V LR03/Micro/AAA Batterien
1x Bedienungsanleitung

2 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

i Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

3 Gefahrenhinweise

Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

i Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

4 Funktion und Geräteübersicht

Der Homematic IP Fenster- und Türkontakt erkennt zuverlässig geöffnete Fenster bzw. Türen über einen Magnetkontakt. Das Gerät ist durch mitgelieferte Klebestreifen oder Schrauben leicht zu montieren.

Sie haben die Möglichkeit, den Fenster- und Türkontakt direkt an den Homematic IPHeizkörperthermostat – basic anzulernen, um die Raumtemperatur beim Lüften automatisch abzusenken.

Alternativ können Sie den Fenster- und Türkontakt in Verbindung mit einem Homematic IP Access Point komfortabel über die kostenlose Smartphone App ins Homematic IP Smart-Home-System integrieren und für umfangreiche Raumklima- und Sicherheitsanwendungen nutzen. Geöffnete Fenster und Türen werden unmittelbar in der Homematic IP App angezeigt – so können Sie auch von unterwegs Ihre Fenster und Türen immer im Auge behalten.

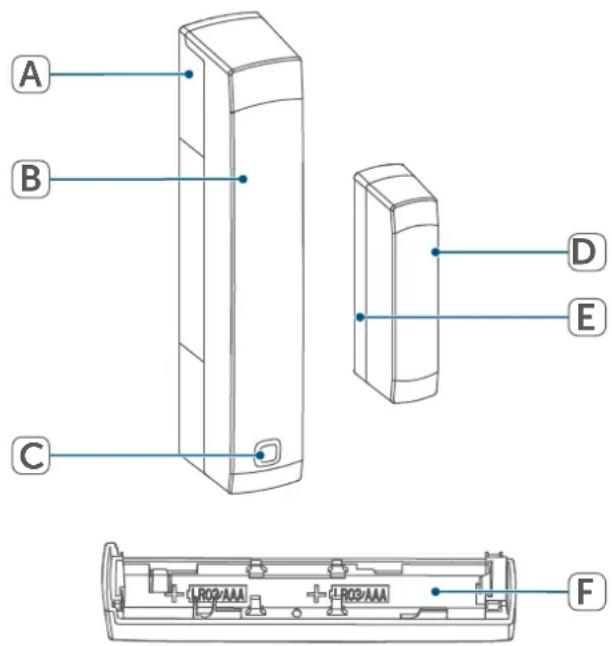

Geräteübersicht:

(A) Halterung
(B) Elektronikeinheit
(C) Systemtaste (Anlerntaste und LED)
(D) Magnetkontakt
(E) Distanzstück (6 mm) für Magnet-kontakt
(F) Batteriefach

A B C D E F

Abbildung 1

5 Allgemeine

Systeminformationen

Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic IP Geräte über die Zentrale CCU3 oder in Verbindung mit vielen Partnerlösungen zu betreiben. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic-ip.com.

6 Inbetriebnahme

6.1 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Sie können das Gerät entweder direkt an einen Homematic IP Heizkörperthermostat – basic oder an den Homematic IP Access Point (HmlP-HAP) anlernen. Beim direkten Anlernen erfolgt die Konfiguration am Gerät und beim Anlernen an den Access Point über die Homematic IP App.

6.1.1 Direktes Anlernen an ein Homematic IPGeraät

Sie können Homematic IP Fens-ter- und Türkontakt mit Magnet an einen Homematic IP Heizkörper- thermostat – basic (HmIP-eTRV-B/HmIP-eTRV-B-2) anlernen.

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Geräten ein.

Sie können den Anlernvorgang durch erneute kurze Betätigung der Systemtaste (C) abbrechen. Dies wird durch rotes Aufleuchten der Geräte-LED (C) bestätigt.

Um das Gerät an ein anderes

Homematic IP Gerät anzulernen, müssen beide Geräte in den Anlernmodus gebracht werden. Gehen Sie dazu wie folgt vor:

- Lösen Sie die Elektronikeinheit (B) aus der Halterung (A), indem Sie diese nach oben schieben und nach vorne abnehmen.

- Ziehen Sie den Isolierstreifen aus dem Batteriefach (F) des Fenster- und Türkontakts heraus.

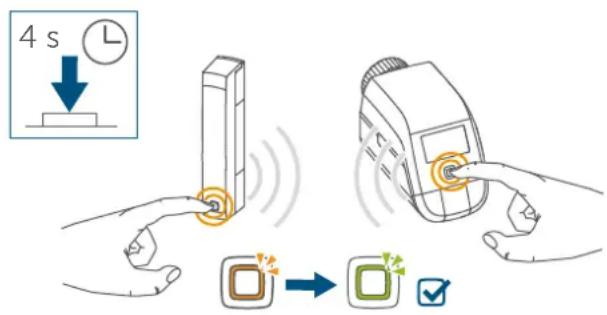

• Drücken Sie für mind. 4 s auf die Systemtaste (C), um den Anlernmodus zu aktivieren. Die GeräteLED (C) beginnt orange zu blinken. Der Anlernmodus ist für 3 Minuten aktiv.
• Drücken Sie die Systemtaste des anzulernenden Geräts (z. B. des Homematic IPHeizkörperthermostat – basic) für mind. 4 s, um den Anlernmodus zu aktivieren. Die Geräte-LED beginnt orange zu blinken. Weitere Informationen dazu können Sie der Bedienungsanleitung des jeweiligen Geräts entnehmen.

Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-LED signalisiert. War der Anlernvorgang nicht erfolgreich, leuchtet die Geräte-LED rot auf. Versuchen Sie es erneut.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 3 Minuten beendet.

Wenn Sie ein weiteres Gerät hinzufügen möchten, müssen Sie zunächst das bereits bestehende Gerät und anschließend das neue Gerät in den Anlernmodus bringen.

Wenn Sie z. B. einen weiteren Heizkörperthermostat hinzufügen möchten, müssen Sie zunächst den neuen Heizkörperthermostat an den bestehenden Heizkörperthermostat anlernen. Anschließend können Sie den neuen Heizkörperthermostat an den bestehenden Tür- und Fensterkontakt anlernen.

Wenn Sie mehrere Geräte in einem Raum verwenden, sollten Sie alle Geräte aneinander anlernen.

6.1.2 Anlernen an den Access Point (alternativ)

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Weitere Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Zum Anlernen und Einrichten des Wandthermostaten mithilfe einer CCU3 finden Sie nähere Informationen im WebUI Handbuch auf unserer Homepage unter www.homematic-ip.com.

Damit das Gerät in Ihr System integriert und per Homematic IP App gesteuert werden kann, muss er an den Homematic IP Access Point angelernt werden.

Zum Anlernen des Fenster- und Tür- kontakts gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Lösen Sie die Elektronikeinheit (B) aus der Halterung (A), indem Sie diese nach oben schieben und nach vorne abnehmen (→siehe Abbildung).
• Ziehen Sie den Isolierstreifen aus dem Batteriefach (F) des Fenster- und Türkontakts heraus. Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (C) kurz drücken.

Das Gerät erscheint automatisch in der Homematic IPApp.

- Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.

• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED (C) grün. Das Gerät ist nun einsatzbereit.

Leuchtet die LED rot, versuchen Sie es erneut.

• Wählen Sie aus, in welcher Anwendung (z. B. Raumklima und/oder Sicherheit) Sie das Gerät verwenden möchten.
• Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

6.2 Montage

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen.

6.2.1 Auswahl eines geeigneten Montageortes

• Wählen Sie das Fenster oder die Tür für die Montage des Fenster- und Türkontakts aus.
• Befestigen Sie einen Teil des Fenster- und Türkontakts (Magnetkontakt (D) oder Elektronikeinheit (B)) auf dem beweglichen Teil (Tür- oder Fensterflügel), das andere auf dem ortsfesten Teil (Rahmen) des Fensters bzw. der Tür.

• Befestigen Sie den Fenster- und Türkontakt auf der Seite des Fenster-/Türgriffs im oberen Drittel auf dem Fenster-/Türrahmen (für Details zur Befestigung (s. „6.2.2 Klebestreifen- oder Schraubmontage“ auf Seite 8)).
• Der Magnetkontakt kann horizontal oder vertikal und links oder rechts von der Elektronikeinheit des Fensster- und Türkontakts montiert wer-

den.

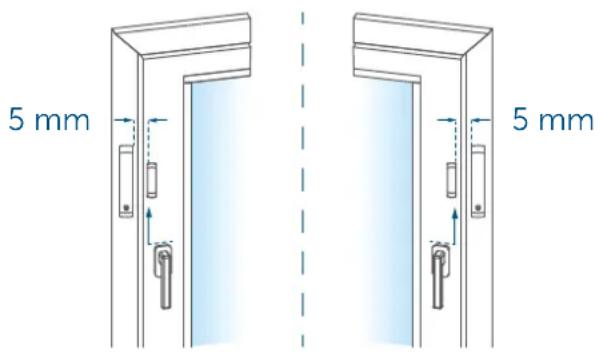

5 mm 5 mm

Abbildung 6

Die Elektronikeinheit und der Magnetkontakt sollten sich möglichst auf der gleichen Höhe befinden. Da für den Magnetkontakt ein Distanzstück (E) eingesetzt werden kann, um den Magnetkontakt zu erhöhen, muss die Elektronikeinheit auf dem höheren Teil des Fensters montiert werden.

Der ideale Abstand zwischen der Gehäusekante des Fenster- und Türkontakts und dem Tür-/Fensterflügel beträgt 5 mm (→siehe Abbildung).

6.2.2 Klebestreifen- oder Schraubmontage

Sie können den Fenster- und Türkontakt

• mit dem mitgelieferten doppelseitigem Klebestreifen oder
• mit den mitgelieferten Senkkopfschrauben

am Fenster-/Türrahmen befestigen.

Setzen Sie den Magnetkontakt vor der Schraubmontage noch nicht zusammen.

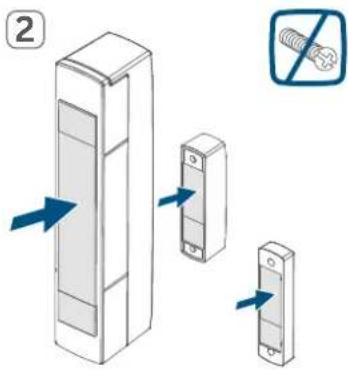

Klebestreifenmontage

Um den Fenster- und Türkontakt mit dem Klebestreifen zu montieren, gehen Sie wie folgt vor:

- Bringen Sie den großen doppelseitigen Klebestreifen auf der Rückseite der Halterung (A) an und drücken Sie das Gerät an die gewünschte Position am Fenster.

1

- Legen Sie den Magneten in die Halterung der Rückseite und setzen Sie die Rückseite in das Gehäuse des Magnetkontakts ein.

1

2

Bei Verwendung des Distanzstücks (E) müssen Sie den kleinen Klebestreifen auf der Rückseite des Distanzstücks anbringen (→siehe Abbildung) und dieses an die gewünschte Position am Fens- ter drücken. Setzen Sie anschlie- ßend den Magnetkontakt auf das Distanzstück auf.

- Bringen Sie den kleinen doppelseitigen Klebestreifen auf der Rückseite des Magnetkontakts (D) an (→siehe Abbildung) und drücken Sie den Magnetkontakt an die gewünschte Position am Fenster.

Achten Sie darauf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber, fett- sowie lösungsmittelfrei und nicht zu kühl ist, damit der Klebestreifen langfristig haften kann.

Schraubmontage

Durch die Schraubmontage wird die Tür bzw. das Fenster beschädigt. Bei Mietwohnungen könnte dies zu einer Schadensersatzforderung oder zum Einbehalt der

Mietkaution führen.

Setzen Sie den Magnetkontakt vor der Schraubmontage noch nicht zusammen.

Um den Fenster- und Türkontakt mithilfe der Schrauben zu montieren, gehen Sie wie folgt vor:

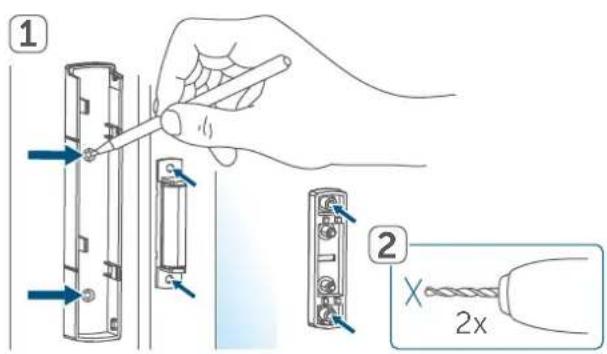

• Bohren Sie die Schraublöcher in der Halterung (A) mit einem geeigneten Bohrer vor.
• Markieren Sie die Schraublöcher für die Elektronikeinheit (B) anhand der Halterung (A) auf dem Fenster.
• Markieren Sie die Schraublöcher für den Magnetkontakt (D) bzw. bei Bedarf für das Distanzstück (E) auf dem Fenster.

• Bohren Sie bei Befestigung auf harten Untergründen mit einem 1,5 mm Bohrer vor (bei weichen Untergründen ist dies nicht notwendig).

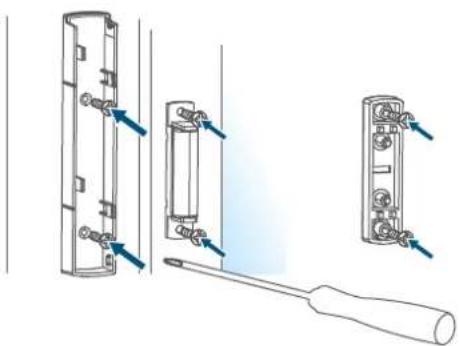

• Halten Sie die Halterung der Elektronikeinheit an die gewünschte Montagestelle und drehen Sie die beiden längeren Senkkopfschrauben (2,2 x 16 mm) durch die Schraublöcher ein.

• Setzen Sie die Elektronikeinheit in die Halterung ein.
• Halten Sie die Rückseite des Magnetkontakts bzw. das Distanzstück an die gewünschte Montagestelle und drehen Sie die beiden kleineren Senkkopfschrauben (2,2 x 13 mm) durch die Schraublöcher ein (→siehe Abbildung).
• Legen Sie den Magneten in die Halterung der Rückseite und setzen Sie die Rückseite in das Gehäuse des Magnetkontakts ein (→siehe Abbildung).

Bei Verwendung des Distanz- stücks können Sie den Magnet- kontakt nach der Montage einfach auf das Distanzstück aufsetzen.

7 Batterien wechseln

Wird eine leere Batterie in der App bzw. am Gerät angezeigt (s. „8.4 Fehlercodes und Blinkfolgen“ auf Seite 13), tauschen Sie die verbrauchten Batterien gegen zwei neue Batterien des Typs LR03/Micro/AAA aus. Beachten Sie dabei die richtige Polung der Batterien.

Um die Batterie des Fenster- und Tür- kontakts zu wechseln, gehen Sie wie folgt vor:

• Lösen Sie die Halterung (A) von der Elektronikeinheit (B), indem Sie diese nach unten schieben und nach hinten abnehmen (→siehe Abbildung).
• Legen Sie zwei neue 1,5 V LR03/Micro/AAA Batterien entsprechend der Polaritätsmarkierungen in das Batteriefach (F) ein (s. Abbildung 9).

• Achten Sie nach dem Einlegen der Batterie auf die Blinkfolgen der LED (F) (s. „8.4 Fehlercodes und Blinkfolgen“ auf Seite 13).
• Setzen Sie die Halterung wieder auf die Elektronikeinheit auf.

Nach dem Einlegen der Batterie führt der Fenster- und Türkontakt zunächst für ca. 2 Sekunden einen Selbsttest durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten.

8 Fehlerbehebung

8.1 Schwache Batterien

Wenn es der Spannungswert zulässt, ist der Fenster- und Türkontakt auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterie wieder mehrfach gesendet werden. Bricht beim Senden die Spannung wieder zusammen, wird dies in der Homematic IP App und am Gerät angezeigt (s. „8.4 Fehlercodes und Blinkfolgen“ auf Seite 13). Tauschen Sie in diesem Fall die leeren Batterien gegen zwei neue aus (s. „7 Batterien wechseln“ auf Seite 11).

8.2 Befehl nicht bestätigt

Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. „11 Allgemeine Hinweise zum Funkbetrieb“ auf Seite 14). Die fehlerhafte Übertragung kann folgende Ursachen haben:

• Empfänger nicht erreichbar,
• Empfänger kann Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.) oder
• Empfänger defekt.

8.3 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868-MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868-MHz-Bereich arbeitenden Geräte zu gewährleisten. In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1-%-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty-Cycle-Limits wird durch dreimal lang-sames rotes Blinken der LED angezeigt und kann sich durch temporär fehlen-de Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

8.4 Fehlercodes und Blinkfolgen

Blinkcode Bedeutung Lösung
Kurzes oranges Blinken	Funkübertragung/Sen-deversuch/Datenüber-tragung	Warten Sie, bis die Über-tragung beendet ist.
1x langes grünes Leuch-ten	Vorgang bestätigt	Sie können mit der Bedie-nung fortfahren.
1x langes rotes Leuchten	Vorgang fehlgeschlagen oder Duty Cycle-Limit erreicht	Versuchen Sie es erneut (s. „8.2 Befehl nicht bestä-tigt“ auf Seite 11) oder (s. „8.3 Duty Cycle“ auf Seite 12).
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv	Geben Sie die letzten vier Ziffern der Geräte-Seriennummer zur Bestä-tigung ein (s. „6.1 Anler-nen“ auf Seite 5).
Schnelles oranges Blinken	Direkter Anlernmodus aktiv	Aktivieren Sie den An-lernmodus des anzuler-nenden Geräts (s. „6.1.1 Direktes Anlernen an ein Homematic IP Gerät“ auf Seite 5).
Kurzes oranges Leuchten (nach grüner oder roter Empfangsmeldung)	Batterien leer	Tauschen Sie die Batterien aus (s. „7 Batterien wech-seln“ auf Seite 11).
Langes und kurzes oran-ges Blinken (im Wechsel)	Aktualisierung der Geräte-software (OTAU)	Warten Sie, bis das Update beendet ist.
6x langes rotes Blinken Gerät defekt		Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fach-händler.
1x oranges, 1x grünes Leuchten (nach Einlegen der Batterien)	Testanzeige	Nachdem die Testanzeige erloschen ist, können Sie fortfahren.

9 Wiederherstellung der Werkseinstellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Fenster- und Türkontakts wiederherzustellen, gehen Sie wie folgt vor:

• Lösen Sie die Elektronikeinheit (B) aus der Halterung (A), indem Sie diese nach oben schieben und nach vorne abnehmen (→siehe Abbildung).
• Entnehmen Sie eine Batterie.
• Legen Sie die Batterie entsprechend der Polaritätsmarkierungen wieder ein und halten Sie gleichzeitig die Systemtaste (C) für 4 s gedrückt, bis die LED (C) schnell orange zu blinken beginnt.
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.

Das Gerät führt einen Neustart durch.

10 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

11 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelt-einflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass derFunkanlagentypHomematic IP HmlP-SWDM-2 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com

12 Entsorgung

Entsorgungshinweis

Dieses Zeichen bedeutet, dass das Gerät und die Batterien bzw. Akkumulatoren nicht mit dem Hausmüll, der Restmülltonne oder der gelben Tonne bzw. dem gelben Sack entsorgt werden dürfen.

Sie sind verpflichtet, zum Schutz der Gesundheit und der Umwelt das Produkt, alle im Lieferumfang enthaltenen Elektronikteile und die Batterien zur ordnungsgemäßen Entsorgung bei einer kommunalen Sammelstelle für Elektro- und Elektronik-Altgeräte bzw. für Altbatterien abzugeben. Auch Vertreiber von Elektro- und Elektronikgeräten bzw. Batterien sind zur unentgeltlichen Rücknahme von Altgeräten bzw. Altbatterien verpflichtet.

Durch die getrennte Erfassung leisten Sie einen wertvollen Beitrag zur Wiederverwendung, zum Recycling und zu anderen Formen der Verwertung von Altgeräten und Altbatterien.

Sie sind verpflichtet, Altbatterien und Altakkumulatoren von Elektro- und Elektronik-Altgeräten, die nicht vom Altgerät umschlossen sind, vor der Abgabe an einer Erfassungsstelle von dem Altgerät zu trennen und getrennt über die örtlichen Sammelstellen zu entsorgen.

Wir machen ausdrücklich darauf auf- merksam, dass Sie als Endnutzer ei- genverantwortlich für die Löschung personenbezogener Daten auf dem zu entsorgenden Elektro- und Elektronik- Altgerät sind.

Konformitätshinweis

Das CE-Zeichen ist ein Freiver- kehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

13 Technische Daten

Geräte-Kurzbezeichnung: HmIP-SWDM-2

Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA

Stromaufnahme: 35 mA max.

Batterielebensdauer: 4 Jahre (typ.)

Schutzart: IP20

Umgebungstemperatur: -10 bis +50 °C

Abmessungen

Elektronikeinheit (B x H x T): 102 x 18 x 25 mm

Abmessungen

Magnetkontakt (B x H x T): 48 x 11 x 13 mm

Gewicht Elektronikeinheit: 48 g (inkl. Batterien)

Gewicht Magnetkontakt: 17 g (inkl. Magnet)

Funk-Frequenzband: 868,0-868,6 MHz

869,4-869,65 MHz

Max. Funk-Sendeleistung: 10 dBm

Empfängerkategorie: SRD Category 2

Typ. Funk-Freifeldreichweite: 200 m

Duty Cycle: < 1 % pro h/< 10 % pro h

Technische Änderungen vorbehalten.
