GEBRUIKSAANWIJZING TV 230 Testboy

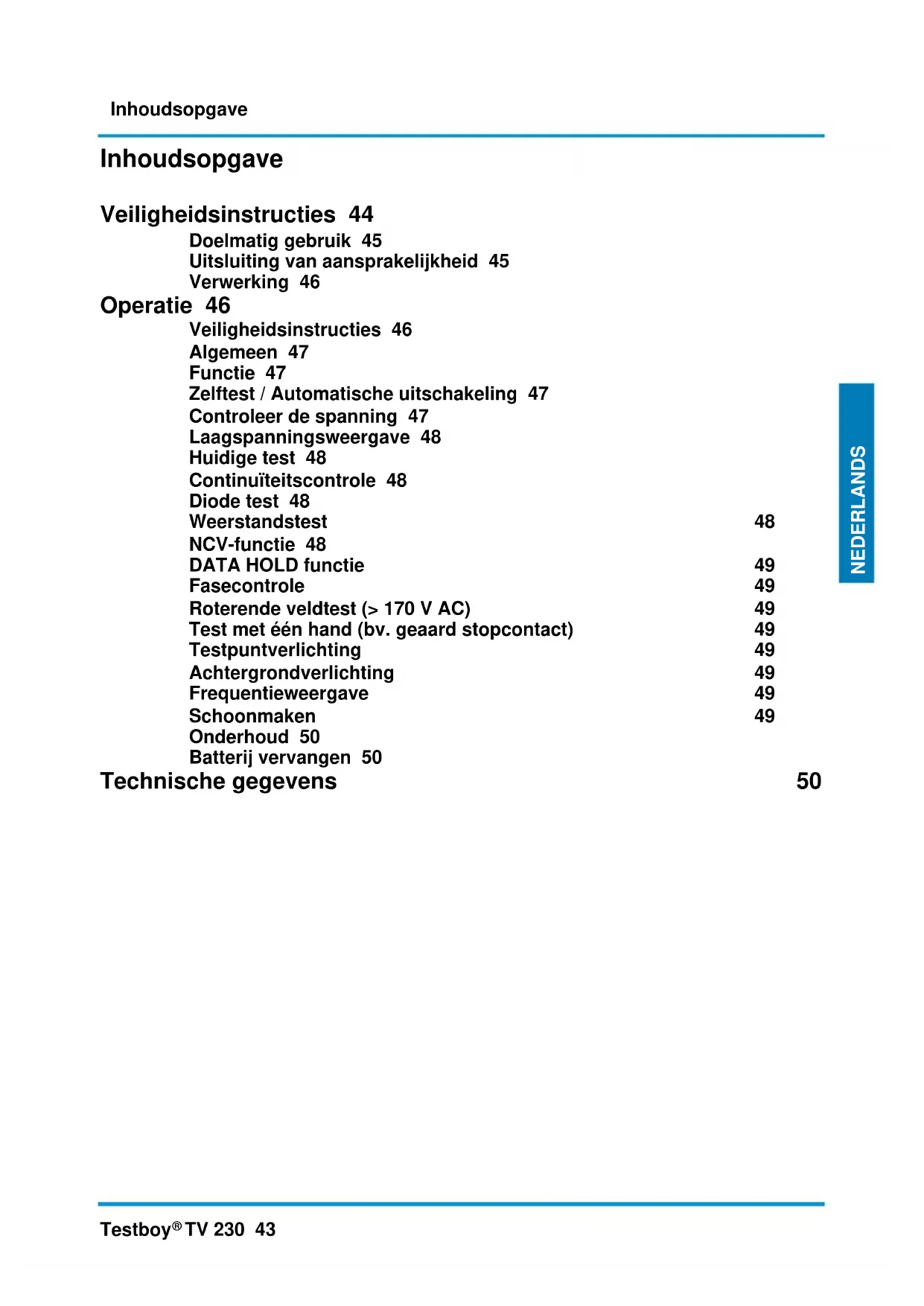

TV 230 43 NEDERLANDS Inhoudsopgave Veiligheidsinstructies 44 Doelmatig gebruik 45 Uitsluiting van aansprakelijkheid 45 Verwerking 46 Operatie 46 Veiligheidsinstructies 46 Algemeen 47 Functie 47 Zelftest / Automatische uitschakeling 47 Controleer de spanning 47 Laagspanningsweergave 48 Huidige test 48 Continuïteitscontrole 48 Diode test 48 Weerstandstest 48 NCV-functie 48 DATA HOLD functie 49 Fasecontrole 49 Roterende veldtest (> 170 V AC) 49 Test met één hand (bv. geaard stopcontact) 49 Testpuntverlichting 49 Achtergrondverlichting 49 Frequentieweergave 49 Schoonmaken 49 Onderhoud 50 Batterij vervangen 50 Technische gegevens 50Veiligheidsinstructies 44 Testboy

TV 230 Veiligheidsinstructies

WAARSCHUWING Lees vóór gebruik deze handleiding aandachtig door. Als het instrument niet gebruikt wordt conform de gegevens van de fabrikant, kan de beveiliging van het instrument worden beïnvloed.

WAARSCHUWING Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken. Er be- staat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhou- den voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u de veiligheidsinstructies, waarschu- wingen en het hoofdstuk "Doelmatig gebruik" absoluut in acht nemen.

WAARSCHUWING Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen: | Vermijd een bedrijf van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden. | Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast. | Bij lage temperaturen onder 5 °C kan de operationaliteit van de spanningzoeker negatief worden beïnvloed. Ge- lieve te zorgen voor voldoende stroomtoevoer door geschikte batterijen te gebruiken, die ook voor het ingezette temperatuurbereik zijn gespecificeerd! | Stel het instrument niet langere tijd bloot aan hoge temperaturen. | Vermijd stoffige en vochtige omgevingsvoorwaarden. | De spanningzoeker en het toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen! | In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.

Gelieve de vijf veiligheidsregels in acht te nemen: 1 Vrijschakelen 2 Beveiligen tegen opnieuw inschakelen 3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld) 4 Aarden en kortsluiten 5 Naburige onder spanning staande delen afdekken

WAARSCHUWING | Een spanningzoeker met relatief lage impedantie zal in vergelijking met de referentiewaarde 100 k niet alle stoorspanningen met een oorspronkelijke waarde boven ELV weergeven. Bij contact met de te controleren in- stallatiedelen kan de spanningzoeker de stoorspanningen door ontlading tijdelijk tot een niveau onder ELV verla- gen; na het verwijderen van de spanningzoeker zal de stoorspanning zijn oorspronkelijke waarde echter weer aannemen. | Een spanningzoeker met relatief hoge inwendige impedantie zal in vergelijking met de referentiewaarde 100 k bij voorhanden stoorspanning „Bedrijfsspanning niet voorhanden“ niet eenduidig weergeven. | Wanneer de indicatie „Spanning voorhanden“ niet verschijnt, dan wordt dringend aanbevolen om vóór het begin van de werkzaamheden de aardingsinrichting in te voegen. | Wanneer de indicatie „Spanning voorhanden“ verschijnt bij een deel dat geldt als van de installatie geïsoleerd, dan wordt dringend aanbevolen om met aanvullende maatregelen (bijv.: inzet van een geschikte spanningzoe- ker, visuele controle van het isolatiepunt in het elektrische net enz.) de toestand „Bedrijfsspanning niet voorhan- den“ van het te controleren installatiedeel aan te tonen en vast te stellen dat de door de spanningzoeker weerge- geven spanning een stoorspanning is. | Het is niet toegestaan het meegeleverde verwisselbare meetsnoer te gebruiken in combinatie met andere appa- raten dan het in deze handleiding beschreven product.Veiligheidsinstructies Testboy

TV 230 45 NEDERLANDS Doelmatig gebruik Alleen voorzien voor de inzet door elektriciens en vakpersoneel. Het instrument is alleen bedoeld voor de in de handleiding beschreven toepassingen, zoals controles van wisselspanning, ge- lijkspanning en doorgangen, en fase- en draaiveldtest. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze verkeerde toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen. Iedereen die dit testinstrument gebruikt moet adequaat opgeleid en vertrouwd zijn met de bijzondere, in een industriële omgeving optredende gevaren bij de spanningscontrole, de noodzakelijke preventieve veiligheidsmaatregelen en de procedure voor de con- trole van de werking van het instrument zoals voorgeschreven vóór en na elk gebruik.

Om het instrument bij langer niet-gebruik tegen beschadiging te beschermen verwijdert u de batterijen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garan- tie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandlei- ding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2023 Testboy GmbH, Deutschland. Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van | de niet-inachtneming van de handleiding | door Testboy niet geautoriseerde veranderingen aan het product of | door Testboy niet gefabriceerde of niet vrijgegeven onderdelen | invloed van alcohol-, verdovende middelen of medicamenten. Juistheid van de bedieningshandleiding Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.Operatie 46 Testboy

TV 230 Verwerking Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de ‘normale’ afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo. Verwerking van gebruikte batterijen

U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruikte batterijen en accu´s terug te ge- ven; Een verwerking via het huisvuil is verboden! Batterijen/Accu´s die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het ver-bod van de verwerking via het huisvuil. De benamingen voor de doorslaggevende zware metalen zijn o.a.: Cd = cadmium, Hg = kwikzilver, Pb = lood, Mn = mangaan, Li = lithium. Uw verbruikte batterijen/accu´s kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu´s verkocht worden! Kwaliteitscertificaat Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwali- teitsmanagementsysteem. Testboy bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen. Conformiteitsverklaring Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de Operatie Bedankt voor het kiezen van de Testboy TV 230een gevorkte stroomtang met een tweepolige spanningstester met LCD-scherm. Gelijkspanningen (1 V tot 1500 V) en wisselspanningen (1 V tot 1000 V) naar aarde, polariteit, draaiveldrichting en continuïteitstests tot 500 k kunnen worden uitgevoerd. De Testboy

TV 230 kan dankzij de hoge beschermingsklasse (IP64) ook in ruwe omstandigheden worden gebruikt. Het display van de Testboy TV 230 is bedoeld als richtwaarde voor tweepolige spanningstests, niet als meetwaarde. Gebruik hiervoor geschikte meetapparatuur! Veiligheidsinstructies U heeft een apparaat gekozen dat u een hoog veiligheidsniveau biedt. Voor een veilig en correct gebruik is het essentieel dat u deze gebruiksaanwijzing volledig leest voordat u het apparaat voor het eerst gebruikt. De volgende veiligheidsmaatregelen zijn van toepassing: | Het apparaat moet kort voor gebruik op zijn werking worden gecontroleerd (VDE-voorschrift 0105, deel 1). Zorg ervoor dat het meetsnoer en het apparaat in perfecte staat zijn. Controleer het apparaat op een bekende spanningsbron, bijvoorbeeld een 230 V stopcontact. | Als de weergave van een of meer functies uitvalt, mag het apparaat niet meer worden gebruikt en moet het door gekwalificeerd per- soneel worden gecontroleerd. | Raak het apparaat alleen aan bij de handgrepen onder de mechanische markering, vermijd het aanraken van de teststaafjes! | Voer alleen tests uit op afwezigheid van spanning op twee polen! | Het apparaat mag niet worden gebruikt in een vochtige omgeving! | Niet gebruiken met het batterijvak open! De testsondes moeten tijdens een batterijwissel uit het testcircuit worden verwijderd. | Een perfecte weergave is gegarandeerd in het temperatuurbereik van -15 °C tot +55 °C. | Houd het apparaat altijd droog en schoon. De behuizing mag alleen met een vochtige doek worden gereinigd. | Het extra signalerende geluidssignaal en de trillingen bij spanningen > 50 V AC / 120 V DC zijn alleen bedoeld als waarschuwing voor levensgevaarlijke spanningen, niet voor testdoeleinden! | Vervang de batterijen onmiddellijk als het apparaat kort na of na het inschakelen weer uitschakelt. | De verschillende indicatiesignalen van de spanningstester (inclusief de ELV-grenswaarde) mogen niet voor meetdoeleinden worden gebruikt. | Gebruik voor dit apparaat geen andere testsnoeren dan de bij het apparaat geleverde testsnoeren. | Het is niet toegestaan het meegeleverde verwisselbare meetsnoer te gebruiken in combinatie met andere apparaten dan het in deze handleiding beschreven product.Operatie Testboy

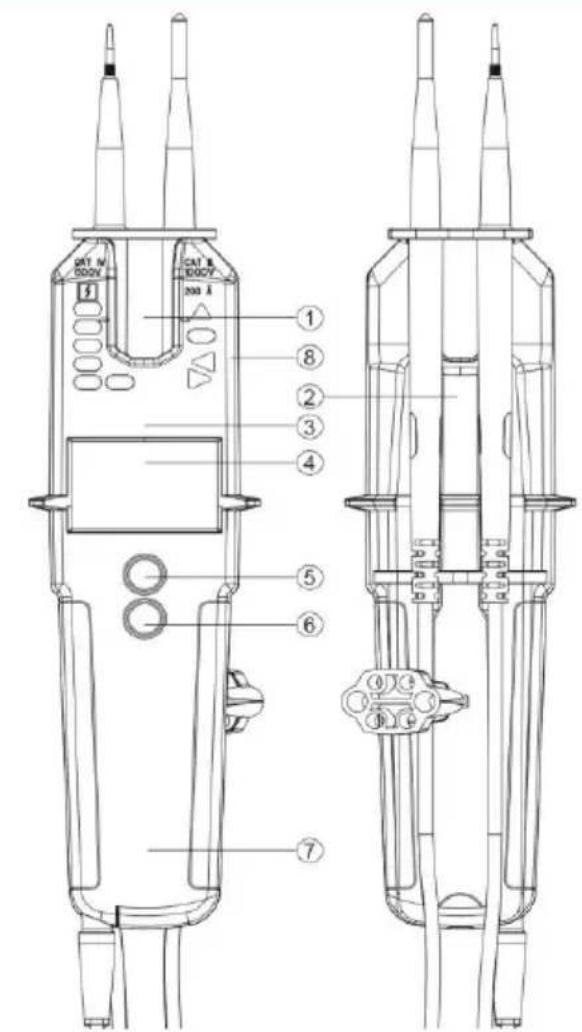

1. Opening voor stroommeting

5. Aan/uit en functietoets

6. Zaklamp en functietoets

Algemeen Spanningen hebben voorrang. Als er geen spanning op de testsondes staat ( ≥1 V ), staat het apparaat in de continuïteitstestmo- dus. Functie Druk op de aan/uit-knop om het apparaat in te schakelen. Het apparaat schakelt automatisch uit na ongeveer 10 seconden als er geen signaal wordt gedetecteerd op de testsondes. De ver- lichting van het meetpunt schakelt na ongeveer 30 seconden uit. Door de testsonde-adapters aan of uit te schroeven wordt het testen op stopcontacten gemakkelijker. De nominale stroom In is maximaal 3,5 mA. Zelftest / Automatische uitschakeling Wanneer het apparaat voor de eerste keer wordt ingeschakeld, hetzij bij het plaatsen van nieuwe batterijen, hetzij bij het tegen elkaar houden van de testsondes, hetzij door het indrukken van de aan/uit-knop wanneer het apparaat is uitgeschakeld, lichten alle indicatoren in het LCD-display kort op. Kort daarna schakelt het apparaat over op de spanningsmodus. Als de weergave van een of meer functies uitvalt, mag het apparaat niet meer worden gebruikt en moet het door gekwalificeerd personeel worden gecontro- leerd. Om het toestel te testen houdt u de testsondes tegen elkaar; dit dient kort voor en na gebruik te gebeuren om er zeker van te zijn dat het toestel gebruiksklaar is. Als het LCD-scherm niet of slechts zwak oplicht, moeten de batterijen worden vervangen. Als het apparaat zelfs met nieuwe batterijen niet werkt, moet het tegen misbruik worden beschermd. Na enige tijd zonder gebruik wordt het toestel automatisch uitgeschakeld door de "Auto Power Off" functie. Controleer de spanning Maak met de meetsondes contact met het te meten object. De testsondes kunnen in de hand worden gehouden of aan de boven- kant van de behuizing worden aangesloten. Wanneer de testsondes zijn aangesloten, hebben zij een afstand van 19 mm om met één hand in de stopcontacten te worden gestoken. De toegepaste spanning wordt weergegeven met de LED's en op het LCD- scherm. De geluidsgenerator en de trilfunctie worden ingeschakeld boven een spanning van 50V AC of 120V DC.Operatie 48 Testboy

TV 230 De polariteit wordt als volgt op het LCD-scherm weergegeven: AC: AC-symbool licht op +DC: DC symbool licht op -DC: - en het DC-symbool lichten op De polariteit wordt met de LED's als volgt aangegeven (boven 120V). AC: + en - 120V LED zijn aan. +DC: +120V LED is aan -DC: -120V LED is aan Als de testsonde L2 op een positieve potentiaal (negatieve potentiaal) wordt aangesloten, wordt +DC (-DC) weergegeven. De L of R LED kan oplichten tijdens de spanningstest. Als de batterijen leeg zijn, gaat alleen de LED "gevaarlijke spanning" branden bij > 50V AC/DC. Laagspanningsweergave Om in de laagspanningsmodus te komen moet de aan/uit functietoets meerdere malen worden ingedrukt totdat "<10V" op het dis- play verschijnt. In deze stand kunnen spanningen van 1 V AC of DC worden gemeten. De continuïteitstest is in deze bedrijfsmodus niet beschikbaar. Huidige test De On/Off functietoets wordt gebruikt om de huidige testmodus te openen. Het A symbool verschijnt op het display. In deze modus kunnen wisselstromen tussen 0,1 A en 200 A worden getest. De stroomvoerende kabel moet in het midden van de stroomklemope- ning worden geplaatst ter hoogte van de linker- en rechtermarkering. Alleen dubbel geïsoleerde kabels mogen worden getest. De testsondes moeten veilig worden opgeborgen. Als tussen de meetpunten een spanning van 6 V wordt gedetecteerd, schakelt het apparaat over op de modus spanningsverandering. Zero In de huidige meetmodus, plaats de tester buiten het bereik van stroomvoerende geleiders, druk op beide knoppen totdat het LCD- scherm "Nul" weergeeft en houd vast totdat de pieper 3 keer piept. Continuïteitscontrole (Houd testsondes tegen elkaar om in te schakelen) Selecteer de "L Rx" modus met de aan/uit functietoets. Plaats de testsondes op de te testen leiding, zekering of iets dergelijks. Er klinkt een geluidssignaal als de weerstand lager is dan 20 Ω. De continuïteitstest wordt uitgevoerd in alle bedrijfsmodi, behalve in de modus voor het meten van kleine spanningen. Voor weerstanden tot <500 kΩ schakelt u over op de diodetest. Een akoestisch signaal klinkt voor continuïteit tot <500 kΩ. Wanneer een spanning van 6 V wordt gedetecteerd, schakelt het apparaat automatisch over op de spanningsmodus. Diode test Als de diodetest is geselecteerd met de On/Off functietoets, verschijnt het " " symbool op het display. U kunt de te testen diode testen met de twee testsondes. De continuïteitsindicator licht op en de pieper klinkt wanneer L1 is aangesloten op de anode en L2 op de kathode. Als de kathode en de anode omgekeerd zijn aangesloten, is er geen continuïteit. Als een spanning van ongeveer 6V wordt gedetecteerd, schakelt het apparaat over op de spanningsmodus. Weerstandstest Om in de weerstandstestmodus te komen, drukt u meerdere malen op de aan/uit functietoets totdat het "Ω" symbool verschijnt. Sluit de testsondes aan op het testobject. Weerstanden tot 100 kΩ worden op het display weergegeven. Bij weerstanden lager dan 20Ω wordt de continuïteit aangegeven door middel van een geluidssignaal. Als een spanning van bijvoorbeeld 15 V wordt gedetec- teerd, schakelt het apparaat over op de spanningsmodus. NCV-functie Als de On/Off functietoets meerdere malen wordt ingedrukt, wordt de NCV modus geactiveerd. In deze modus kan de detectie van het E-veld worden gebruikt om bijvoorbeeld een kabelbreuk op te sporen. Het toestel wordt met de sensor tegen de kabel of lijn gehouden. De signaalsterkte wordt weergegeven op het LCD-scherm. De testsondes moeten worden opgeborgen.Operatie Testboy

TV 230 49 NEDERLANDS DATA HOLD functie Als u lang (2 seconden) op de toets verlichting/HOLD drukt, wordt de HOLD-functie geactiveerd en wordt de waarde bevroren. Een korte pieptoon van de pieper geeft de activering van deze functie aan. Door kort op de "Flashlight/Function" toets te drukken wordt het bevroren display weer vrijgegeven. Wanneer de HOLD functie is geactiveerd, verschijnt het symbool op de LCD. Fasecontrole Beschermende kleding en isolerende plaatsen kunnen de functie beïnvloeden! Raak een geleider aan met de testsonde "L2" van het grote handvat. Als een fase (pool >100 V AC), min. 100 V~, aanwezig is, toont het display "<L" de gevarendriehoek en de rood knipperende LED, alsmede een trilling.

Voor de bepaling van de fasegeleiders kan de waarneembaarheid van de aanwijzing worden beïnvloed, bi- jvoorbeeld door isolerende voorzieningen ter bescherming tegen direct contact, in ongunstige posities, bijvoor- beeld op houten ladders of isolerende vloerbedekkingen, een spanning die niet geaard is of ook in ongunstige lichtomstandigheden. Controleer voor de zekerheid of er geen spanning op twee polen staat.

U kunt de fase ook bepalen door de buitenste geleider te vergelijken met de beschermende geleider. Voor de fasegeleider moet de toegepaste spanning worden weergegeven.

Zorg ervoor dat tijdens deze test een extra stroom loopt via de beschermingsgeleider. Dit komt bovenop de reeds aanwezige stroom en kan de stroomonderbreker (FI) activeren! Roterende veldtest (> 170 V AC) Beschermende kleding en isolerende plaatsen kunnen de functie beïnvloeden. Omhels de handgrepen L1 en L2 (zie afbeelding op bladzijde 7) volledig onder de mechanische markering. Plaats de testsondes L1 en L2 op twee buitengeleiders (fasen) en controleer of de buitengeleiderspanning van bijv. 400 V aanwezig is. Een rechtsdraaiende volgorde (fase L1 voor fase L2) wordt gegeven wanneer de letter "R" in het display verschijnt. Een rotatievolgorde tegen de klok in (fase L2 vóór fase L1) wordt gegeven wanneer de letter "L" op het display verschijnt. De bepaling van het draaiveld moet altijd worden uitgevoerd met de meetsondes omgekeerd. De draairichting moet veranderen. Hint: De driefasenveldtest is mogelijk vanaf 170 V, 50/60 Hz (fase tegen fase) in het geaarde driefasennet. De "derde" fase (L3) wordt gesimuleerd door de handdelen vast te pakken met behulp van een sensor in het toestel. Test met één hand (bv. geaard stopcontact) Met de haak aan de kraag van het meetsnoer kunnen de meetsnoeren in de bovenkant van de TV 230 worden gestoken. De af- stand tussen de testsondes is 19 mm, wat ideaal is voor het testen van conventionele contactdozen met één hand. Testpuntverlichting De testpuntverlichting wordt in- of uitgeschakeld door de lichtknop langere tijd in te drukken. Gebruik ze voorzichtig, want door de extra belasting zullen de batterijen voortijdig leeglopen. Achtergrondverlichting Om de batterij te sparen, wordt de achtergrondverlichting van het display na enkele seconden automatisch uitgeschakeld en weer ingeschakeld zodra de toets wordt ingedrukt. Frequentieweergave Met de aan/uit functietoets kan worden overgeschakeld naar het frequentiedisplay. In de frequentieweergave wordt de meeteenheid Hz op het LCD getoond. Als beide testsondes op het testobject zijn aangesloten, geeft het apparaat frequenties tussen 1 en 800 Hz weer. Een frequentie wordt alleen weergegeven bij een spanning van ten minste 10 V. De spanning wordt bovendien via de LED's weergegeven vanaf een waarde van 120 V en de ELV LED geeft spanningen >50VAC of >120VDC aan. Schoonmaken Als het toestel door dagelijks gebruik vuil is geworden, kan het worden gereinigd met een vochtige doek en wat mild huishoudelijk schoonmaakmiddel. Gebruik nooit agressieve reinigingsmiddelen of oplosmiddelen voor het schoonmaken.Technische gegevens 50 Testboy

Om elektrische schokken te voorkomen, mag er geen vocht in de behuizing komen. Onderhoud Het toestel vergt geen speciaal onderhoud, behalve de batterijen wanneer het volgens de handleiding wordt gebruikt. Batterij vervangen Als de batterijen leeg raken, verschijnt het batterijsymbool op het display en kan het toestel uitschakelen. Vervang de batterijen onmiddellijk om de nauwkeurigheid van de testwaarden te waarborgen. Maak de testsondes los van het testcircuit voordat u het batterijvak opent! Om de batterijen te vervangen, opent u het batterijvak op de hoofdbehuizing. Draai daartoe de schroeven afwisselend los met een geschikte schroevendraaier. Zorg ervoor dat de polariteit correct is wanneer u de nieuwe batterijen gebruikt. Sluit het batterijvak voorzichtig en schroef het weer vast. Zonder batterijen geeft het apparaat een toegepaste spanning boven de ELV-waarde aan door middel van een LED. Bij lagere temperaturen dan 5°C kan de gereedheid van de spanningstester verminderd zijn. Zorg voor voldoende stroomvoorzien- ing door geschikte batterijen te gebruiken die ook voor het gebruikte temperatuurbereik zijn gespecificeerd!

Batterijen horen niet bij het huishoudelijk afval. Er is ook een inzamelpunt bij u in de buurt!

• Technische gegevens Display LC-display met achtergrondverlichting / LED's Nominaal spanningsbereik 1 p. 1000
• V AC (TRMS) 1 p. 1500
• V DC Huidige meting 0,1 p. 200
• A AC/DC, 45 Hz Draaiveldweergave p. 65

Frequentieweergave 1...800 Hz ±5% +5 cijfers Nominale stroom In < 3,5 mA Fase testpaal > 100 V AC Continuïteitscontrole 0,1...500 k Bedrijfstemperatuur -15 tot +55 °C, bij > 85% RH Beschermingsklasse IP 64 Categorie overspanning

Stroomvoorziening 2x 1,5 V type AAA MicroTechnische gegevens Testboy
