TV 230 - Strumenti di misura Testboy - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo TV 230 Testboy in formato PDF.
| Tipo di prodotto | Tester di tensione bipolare con pinza amperometrica |
| Marca | Testboy |
| Modello | TV 230 |
| Categoria | Strumenti di misura |
| Alimentazione | 2 batterie AAA 1,5 V |
| Campo di tensione AC | 1 ... 1000 V (TRMS) |
| Campo di tensione DC | 1 ... 1500 V |
| Misura di corrente AC/DC | 0,1 ... 200 A, 45 ... 65 Hz |
| Test di continuità | 0,1 ... 500 kΩ |
| Misura di frequenza | 1 ... 800 Hz |
| Grado di protezione | IP64 |
| Categoria di sovratensione | CAT IV 600 V, CAT III 1000 V |
| Temperatura di funzionamento | -15 °C a +55 °C |
| Display | LCD retroilluminato, LED |
| Funzioni principali | Test di tensione AC/DC, test di corrente, test di continuità, test diodi, test di resistenza, rilevamento di fase, test di campo rotante, NCV, Data Hold, illuminazione del punto di misura |
| Conformità | EN 61243-3:2014, IEC 61010-1:2010 |
| Manutenzione | Pulizia con un panno umido e un detergente delicato |
| Sicurezza | Uso riservato a elettricisti qualificati; rispettare le cinque regole di sicurezza; non utilizzare in ambiente umido; sostituire immediatamente le batterie se scariche |
Domande frequenti - TV 230 Testboy
Domande degli utenti su TV 230 Testboy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale TV 230 - Testboy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TV 230 del marchio Testboy.

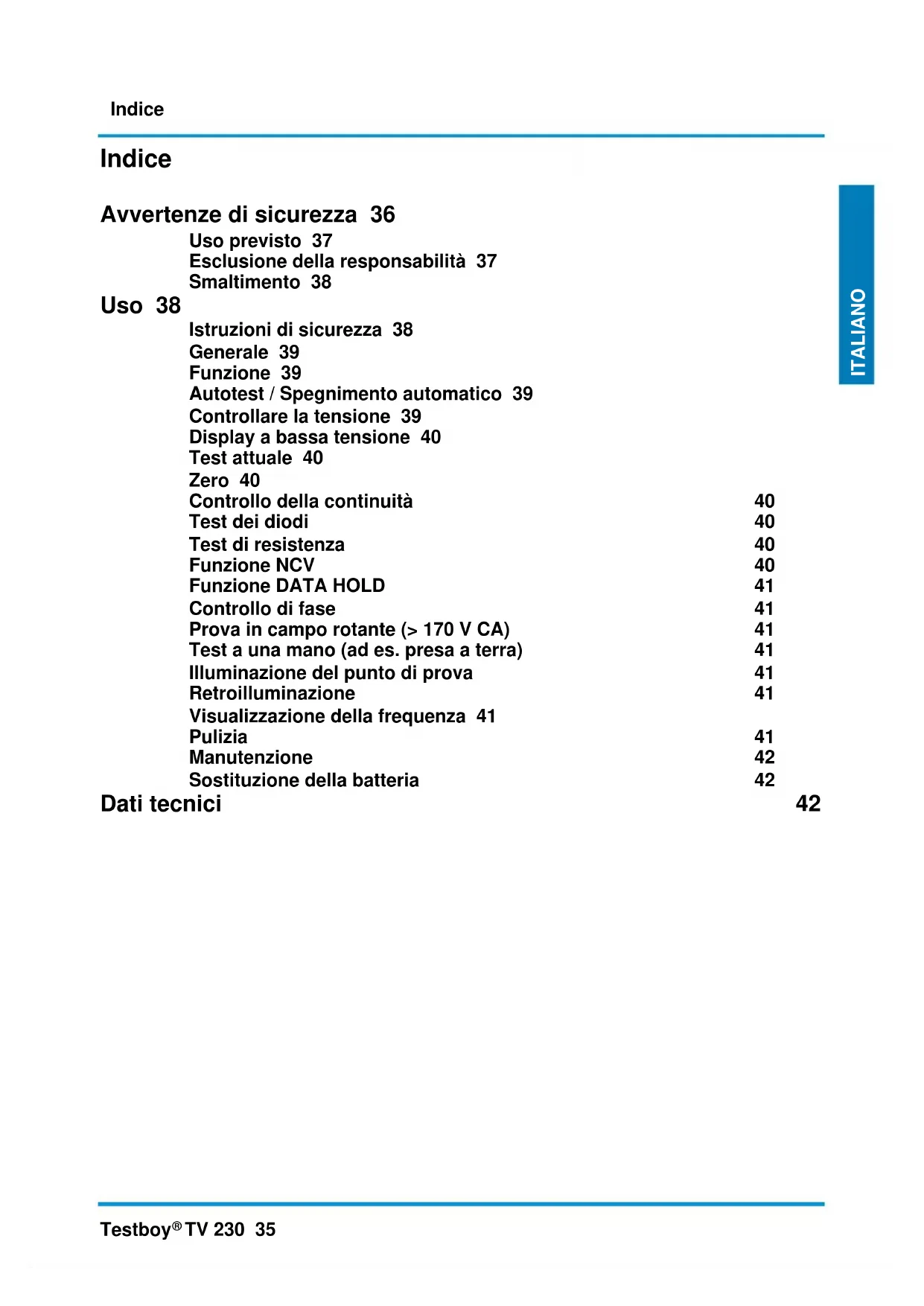

MANUALE UTENTE TV 230 Testboy
Avvertenze di sicurezza 36
Uso previsto 37
Esclusione della responsabilità 37
Smaltimento 38
Uso 38
Istruzioni di sicurezza 38
Generale 39
Funzione 39
Autotest / Spegnimento automatico 39
Controllare la tensione 39
Display a bassa tensione 40
Test attuale 40
Zero 40
Controllo della continuità 40
Test dei diodi 40
Test di resistenza 40
Funzione NCV 40
Funzione DATA HOLD 41
Controllo di fase 41
Prova in campo rotante (> 170 V CA) 41
Test a una mano (ad es. presa a terra) 41
Illuminazione del punto di prova 41
Retroilluminazione 41
Visualizzazione della frequenza 41
Pulizia 41
Manutenzione 42
Sostituzione della batteria 42
Dati tecnici
42
Avvertenze di sicurezza
AVVERTENZA
Prima dell'uso leggere attentamente questo manuale di istruzioni. Se lo strumento non viene usato in conformità con le indicazioni del produttore, la protezione offerta dallo strumento può essere compromessa.
AVVERTENZA
Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali. Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Le folgorazioni possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le av- vertenze di sicurezza, i simboli di pericolo e il capitolo "Uso regolamentare".
AVVERTENZA
Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:
Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
In caso di repentini cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente.
In presenza di basse temperature (inferiori a 5° C), l'operatività del voltmetro può essere limitata. Garantire una sufficiente alimentazione elettrica tramite batteria idonee, specifiche anche per la fascia di temperatura impiegata!
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Il voltmetro e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.
Si prega di rispettare le cinque regole di sicurezza:
1 Isolare
2 Mettere in sicurezza per prevenire la riaccensione accidentale
3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli)
4 Collegare a terra e cortocircuitare
5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni
AVVERTENZA
Rispetto al valore di riferimento di 100 kΩ, un voltmetro con impedenza relativamente bassa non visualizza tutte le tensioni parassite con un valore originale superiore alla tensione ELV. Durante il contatto con le parti dell'impianto da misurare, il voltmetro può ridurre temporaneamente, tramite scarica, le tensioni parassite sino a un livello al di sotto della tensione ELV; dopo la rimozione del voltmetro la tensione parassita assumerà tuttavia di nuovo il suo valore originale.
Rispetto al valore di riferimento di 100 kΩ, un voltmetro con impedenza interna relativamente alta non visualizza chiaramente lo stato "Tensione d'esercizio non presente" in presenza di una tensione parassita.
Se il messaggio "Tensione presente" non viene visualizzato, prima di iniziare i lavori si consiglia vivamente di inserire il dispositivo di messa a terra.
Se il messaggio "Tensione presente" viene visualizzato con un componente che è dimostrabilmente isolato dall'impianto, si consiglia, tramite misure supplementari (ad es.: uso di un voltmetro idoneo, controllo visivo del punto di separazione nel circuito elettrico, ecc.), di dimostrare lo stato "Tensione d'esercizio non presente" del componente dell'impianto da misurare e di accertarsi che la tensione indicata dal voltmetro sia una tensione parassita.
Non è consentito utilizzare il puntale intercambiabile in dotazione in combinazione con dispositivi diversi dal prodotto descritto in questo manuale.
Uso previsto
Lo strumento è stato concepito per essere utilizzato esclusivamente da parte di elettricisti qualificati e personale specializzato. Lo strumento può essere utilizzato esclusivamente per le applicazioni descritte nel manuale di istruzioni, come ad es. test di tensione alternata, tensione continua, continuità, fasi e campo rotante. Qualsiasi altro uso è considerato non regolamentare e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi non corretti causano un immediato annullamento della garanzia concessa dal produttore all'utente.
Tutte le persone che lavorano con questo strumento devono essere in possesso di una formazione idonea e avere familiarità con i tipici pericoli industriali che possono verificarsi durante la misura della tensione, con le necessarie misure di sicurezza e con le procedure per il controllo del corretto funzionamento dello strumento prima e dopo l'uso.
Se lo strumento non viene utilizzato per un lunghi periodi di tempo, rimuovere le batterie per proteggerlo da eventuali danni.
Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto di ricorso in garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.
Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2023 Testboy GmbH, Germania.
Esclusione della responsabilità
In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!
Testboy non risponde dei danni causati
dal mancato rispetto del manuale dell'utente
da modifiche del prodotto non autorizzate da Testboy,
dall'uso di ricambi non prodotti né autorizzati da Testboy,
dall'uso di alcol, sostanze stupefacenti o medicinali.
Esattezza del manuale dell'utente
Il presente manuale dell'utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.
Smaltimento
Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.
La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.
Smaltimento di batterie usate
Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e ricaricabili usate;
È vietato smaltire le batterie insieme ai rifiuti domestici!
Le batterie usa-e-getta/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici.
I codici che identificano il metallo pesante contenuto nella batteria sono (tra gli altri):
Cd = Cadmio, Hg = Mercurio, Pb = Piombo, Mn = Manganese, Li = Litio.
Le batterie usa-e-getta/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!
Certificato di qualità
Tutte le attività e i processi che si volgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.
Dichiarazione di conformità
Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de
Uso
Grazie per aver scelto il Testboy ^® TV 230, una pinza amperometrica a forcella comprendente un tester di tensione a due poli con display LCD. È possibile eseguire tensioni CC (da 1 V a 1500 V) e CA (da 1 V a 1000 V) verso terra, polarità, direzione del campo rotante e test di continuità fino a 500 k . Ω
Il Testboy ^® TV 230 può essere utilizzato anche in condizioni difficili grazie alla sua elevata classe di protezione (IP64). Il display del Testboy TV 230 è inteso come valore indicativo per il test della tensione bipolare, non come valore misurato. A tale scopo, utilizzare uno strumento di misura adeguato!
Istruzioni di sicurezza
Avete scelto un apparecchio che vi offre un elevato livello di sicurezza. Per garantire un uso sicuro e corretto, è indispensabile leggere completamente le presenti istruzioni per l'uso prima di utilizzare l'apparecchio per la prima volta.
Si applicano le seguenti precauzioni di sicurezza:
Il funzionamento dell'apparecchio deve essere verificato poco prima dell'uso (normativa VDE 0105, parte 1). Assicurarsi che il puntale e l'unità siano in perfette condizioni. Controllare l'unità con una fonte di tensione nota, ad esempio una presa di corrente a 230 V.
Se la visualizzazione di una o più funzioni non funziona, l'apparecchio non deve più essere utilizzato e deve essere controllato da personale qualificato.
Toccare l'apparecchio solo dalle maniglie sotto la marcatura meccanica, evitando di toccare i puntali!
Eseguire solo test di assenza di tensione su due poli!
L'apparecchio non deve essere utilizzato in un ambiente umido!
Non utilizzare con il vano batterie aperto! Le sonde di prova devono essere rimosse dal circuito di prova durante la sostituzione della batteria.
La visualizzazione perfetta è garantita nell'intervallo di temperatura compreso tra -15 °C e +55 °C.
Mantenere sempre l'unità asciutta e pulita. La custodia può essere pulita solo con un panno umido.
Il segnale sonoro e la vibrazione di indicazione aggiuntiva in caso di tensioni > 50 V CA / 120 V CC servono solo a segnalare tensioni pericolose per la vita, non a scopo di test!
Sostituire immediatamente le batterie se l'apparecchio si spegne di nuovo poco dopo o appena acceso.
I vari segnali di indicazione del tester di tensione (compreso il valore limite ELV) non devono essere utilizzati per scopi di misurazione.
Non utilizzare su questa unità conduttori di test diversi da quelli forniti con l'unità.
Non è consentito utilizzare il puntale intercambiabile in dotazione in combinazione con dispositivi diversi dal prodotto descritto in questo manuale.

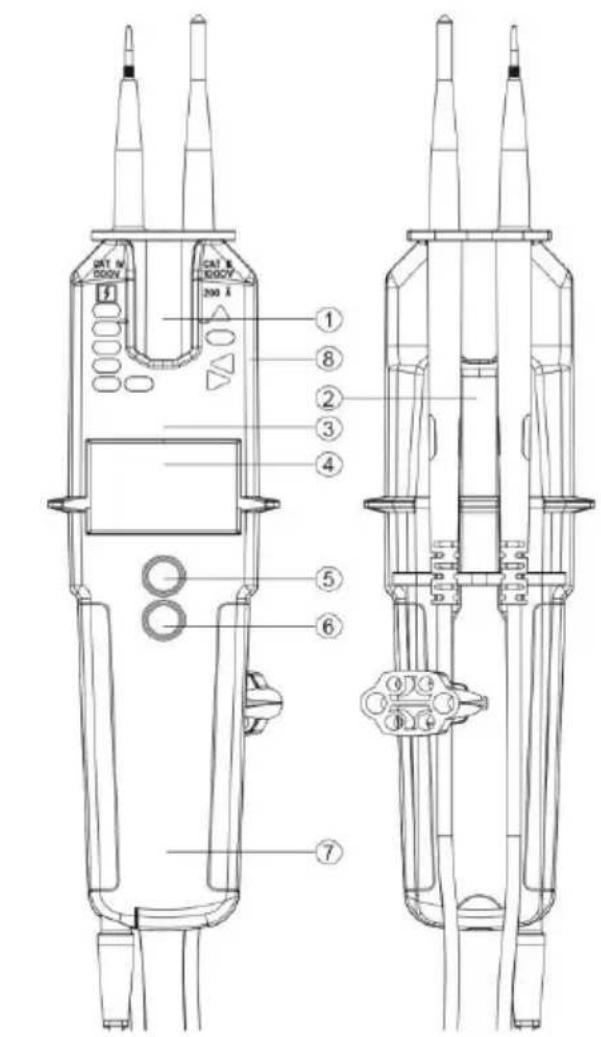

- Apertura per la misura della corrente
- Puntali di prova
- Display a LED
- Display LCD
- On/Off e tasto funzione
- Torcia e tasto funzione
- Vano batteria
- Area del sensore di rottura del cavo
Le tensioni hanno la priorità. Se non c'è tensione sulle sonde di test (≥1 V), l'unità è in modalità di test di continuità.
Funzione
Per accendere l'apparecchio, premere il pulsante On/Off.
L'unità si spegne automaticamente dopo circa 10 secondi se non viene rilevato alcun segnale sulle sonde di test. L'illuminazione del punto di misura si spegne dopo circa 30 secondi.
Avvitando gli adattatori per le sonde di test, è più comodo eseguire i test sulle prese.
La corrente nominale In è pari a un massimo di 3,5 mA.
Autotest / Spegnimento automatico
Quando l'unità viene accesa per la prima volta, inserendo nuove batterie, tenendo insieme le sonde di test o premendo il pulsante di accensione quando l'unità è spenta, tutti gli indicatori del display LCD si accendono brevemente. Poco dopo, l'unità passa alla modalità tensione. Se la visualizzazione di una o più funzioni non funziona, l'apparecchio non deve più essere utilizzato e deve essere controllato da personale qualificato. Per testare l'unità, tenere insieme le sonde di prova; questa operazione deve essere eseguita poco prima e dopo l'uso per assicurarsi che l'unità sia pronta per il funzionamento. Se il display LCD non si accende o si accende solo debolmente, è necessario sostituire le batterie. Se l'apparecchio non funziona anche con le batterie nuove, è necessario proteggerlo da un uso improprio. Dopo un certo periodo di inutilizzo, l'apparecchio si spegne automaticamente grazie alla funzione "Auto Power Off".
Controllare la tensione
Mettere a contatto l'oggetto da misurare con le sonde. Le sonde di test possono essere tenute in mano o inserite nella parte superiore dell'alloggiamento. Quando le sonde sono inserite, hanno una distanza di 19 mm per essere inserite nelle prese con una sola mano. La tensione applicata viene visualizzata con i LED e sul display LCD. Il generatore di suoni e la funzione di vibrazione si attivano a partire da una tensione di 50 V CA o 120 V CC.
La polarità è indicata sul display LCD come segue:
AC: il simbolo AC si accende
+DC: il simbolo DC si accende
-DC: - e il simbolo DC si accende
La polarità è indicata dai LED come segue (sopra i 120 V).
CA: i LED + e - 120V sono accesi
+DC: +120V II LED è acceso
-DC: -120V II LED è acceso
Se la sonda L2 viene applicata a un potenziale positivo (potenziale negativo), viene visualizzato +DC (-DC). Il LED L o R può accendersi durante il test di tensione. Se le batterie sono scariche, solo il LED "tensione pericolosa" si accende a > 50 V CA/CC.
Display a bassa tensione
Per accedere alla modalità di bassa tensione, è necessario premere più volte il tasto funzione on/off finché sul display non compare "<10V". In questa modalità è possibile misurare tensioni da 1 V CA o CC. Il test di continuità non è disponibile in questa modalità operativa.
Test attuale
Il tasto funzione On/Off viene utilizzato per accedere alla modalità di test corrente. Sul display appare il simbolo A. In questa modalità, è possibile testare correnti alternate comprese tra 0,1 A e 200 A. Il cavo portante deve essere posizionato al centro dell'apertura della pinza amperometrica, all'altezza delle marcature di sinistra e di destra. È possibile testare solo i cavi a doppio isolamento. Le sonde di prova devono essere riposte in modo sicuro. Se viene rilevata una tensione di 6 V tra i puntali di misura, l'unità passa alla modalità di variazione della tensione.
Zero
In modalità di misurazione della corrente, spostare il tester fuori dalla portata dei conduttori sotto tensione, premere entrambi i pulsanti finché l'LCD non visualizza "Zero" e tenerli premuti finché il cicalino non emette 3 segnali acustici.
Controllo della continuità
(Tenere unite le sonde di prova per accenderle)
Selezionare la modalità "L Rx" con il tasto funzione on/off. Applicare le sonde di prova alla linea, al fusibile o ad altri dispositivi simili da testare. Se la resistenza è inferiore a 20 Ω, viene emesso un segnale acustico. Il test di continuità viene eseguito in tutte le modalità operative, tranne quella per la misurazione di piccole tensioni. Per resistenze fino a <500 kΩ, passare al test dei diodi. Un segnale acustico segnala la continuità fino a <500 kΩ. Quando viene rilevata una tensione di 6 V, l'unità passa automaticamente alla modalità tensione.
Test dei diodi
Se il test dei diodi è selezionato con il tasto funzione On/Off, sul display appare il simbolo "▶". È possibile testare il diodo da testare con le due sonde. L'indicatore di continuità si accende e il cicalino suona quando L1 è collegato all'anodo e L2 al catodo. Se il catodo e l'anodo sono collegati al contrario, non viene indicata alcuna continuità. Se viene rilevata una tensione di circa 6 V, l'unità passa alla modalità tensione.
Test di resistenza
Per accedere alla modalità di test della resistenza, premere più volte il tasto funzione on/off fino a visualizzare il simbolo "Ω". Collegare le sonde all'oggetto in esame. Le letture della resistenza fino a 100 kΩ sono visualizzate sul display. Per le resistenze inferiori a 20Ω, la continuità è indicata da un segnale acustico. Se viene rilevata una tensione di circa 15 V, l'unità passa alla modalità tensione.
Funzione NCV
Se il tasto funzione On/Off viene premuto più volte, si passa alla modalità NCV. In questa modalità, il rilevamento del campo E può essere utilizzato per cercare, ad esempio, la rottura di un cavo. L'unità viene tenuta con il sensore contro il cavo o la linea. L'intensità del segnale viene visualizzata sul display LCD. Le sonde di prova devono essere riposte.
Funzione DATA HOLD
Una pressione prolungata (2 secondi) sul pulsante di illuminazione/HOLD attiva la funzione HOLD e congela il valore. Un breve segnale acustico del cicalino indica l'attivazione di questa funzione. Premendo brevemente il tasto "Torcia/Funzione" si sblocca la visualizzazione congelata. Quando la funzione HOLD è attivata, il simbolo viene visualizzato sul display LCD.
Controllo di fase
Gli indumenti protettivi e i luoghi isolanti possono influenzare il funzionamento!
Toccare un conduttore con la sonda "L2" dell'impugnatura grande. In presenza di una fase (polo >100 V CA), min. 100 V\~, il display "<L" visualizza il triangolo di avvertimento e il LED rosso lampeggiante, nonché una vibrazione.
Per la determinazione dei conduttori di fase, la percettibilità dell'indicazione può essere compromessa, ad esempio, da dispositivi isolanti per la protezione dal contatto diretto, da posizioni sfavorevoli, ad esempio su scale di legno o pavimenti isolanti, da una tensione non collegata a terra o anche da condizioni di illuminazione sfavorevoli.
Per sicurezza, verificare che non vi siano tensioni su due poli.
È possibile determinare la fase anche controllando il conduttore esterno rispetto al conduttore di protezione. Per il conduttore di fase, dovrebbe essere visualizzata la tensione applicata.
Assicurarsi che durante questa prova il conduttore di protezione sia attraversato da una corrente supplementare. Questo si aggiunge alla corrente già presente e potrebbe far scattare l'interruttore automatico (FI)!
Prova in campo rotante (> 170 V CA)
Gli indumenti protettivi e i luoghi isolanti possono influenzare il funzionamento.
Abbracciare completamente le maniglie L1 e L2 (vedi immagine a pagina 7) sotto la marcatura meccanica.
Posizionare le sonde L1 e L2 su due conduttori esterni (fasi) e verificare la presenza di una tensione del conduttore estemo di 400 V, ad esempio.
La sequenza di rotazione in senso orario (fase L1 prima della fase L2) viene indicata quando sul display compare la lettera "R".
La sequenza di rotazione in senso antiorario (fase L2 prima della fase L1) viene indicata quando sul display compare la lettera "L".
La determinazione del campo rotante deve essere sempre effettuata con le sonde invertite. Il senso di rotazione deve cambiare.
Suggerimento:
Il test di campo trifase è possibile a partire da 170 V, 50/60 Hz (fase contro fase) nella rete trifase collegata a terra.
La "terza" fase (L3) viene simulata afferrando le parti della mano con l'aiuto di un sensore presente nell'unità.
Test a una mano (ad es. presa a terra)
Il gancio sul collare del puntale consente di inserire il puntale nella parte superiore del televisore 230. La distanza tra le sonde è di 19 mm, ideale per testare le prese tradizionali con una sola mano.
Illuminazione del punto di prova
L'illuminazione del punto di prova si accende o si spegne premendo più a lungo il pulsante luminoso.
Utilizzateli con cautela, perché il carico aggiuntivo può scaricare prematuramente le batterie.
Retroilluminazione
Per risparmiare la batteria, la retroilluminazione del display si spegne automaticamente dopo alcuni secondi e si riaccende non appena si preme il pulsante.
Visualizzazione della frequenza
Il tasto funzione on/off può essere utilizzato per passare alla visualizzazione della frequenza. Nella visualizzazione della frequenza, l'unità di misura Hz viene visualizzata sul display LCD. Se entrambe le sonde sono collegate all'oggetto in esame, l'unità visualizza frequenze comprese tra 1 e 800 Hz. Una frequenza viene visualizzata solo se viene applicata una tensione di almeno 10 V. La tensione viene inoltre visualizzata tramite i LED a partire da un valore di 120 V e il LED ELV indica tensioni >50VAC o >120VDC.
Pulizia
Se l'unità si è sporcata a causa dell'uso quotidiano, può essere pulita con un panno umido e un detergente domestico delicato. Non utilizzare mai detergenti o solventi aggressivi per la pulizia.
Per evitare scosse elettriche, evitare che l'umidità penetri nell'alloggiamento.
Manutenzione
L'unità non richiede alcuna manutenzione particolare, ad eccezione delle batterie, se utilizzata secondo le istruzioni per l'uso.
Sostituzione della batteria
Se le batterie si esauriscono, sul display appare il simbolo della batteria e l'apparecchio potrebbe spegnersi. Sostituire immediata-mente le batterie per garantire l'accuratezza dei valori del test.
Scollegare le sonde dal circuito di prova prima di aprire il vano batterie!
Per sostituire le batterie, aprire il vano batterie sull'alloggiamento principale. A tal fine, allentare le viti alternativamente con un cacciavite adatto. Assicurarsi che la polarità sia corretta quando si utilizzano le nuove batterie. Chiudere con cura il vano batterie e riavvitarlo.
Senza batterie, l'unità segnala una tensione applicata superiore al valore ELV mediante un LED.
A temperature inferiori a 5°C, la prontezza del tester di tensione può essere compromessa. Assicurare un'alimentazione sufficiente utilizzando batterie idonee e specificate per l'intervallo di temperatura utilizzato!
Le pile non devono essere gettate nei rifiuti domestici. C'è anche un punto di raccolta vicino a voi!
Dati tecnici
| Display | Display LC retroilluminato / LED |
| Intervallo di tensione nominale | 1...1000 V AC (TRMS)1...1500 V CC |
| Misura attuale | 0,1...200 A CA/CC, 45...65 Hz |
| Display a campo rotante | Sì |
| Visualizzazione della frequenza | 1...800 Hz ± 5% +5 cifre |
| Corrente nominale In | < 3,5 mA |
| Polo di prova di fase | > 100 V CA |
| Controllo della continuità | 0,1...500 kΩ |
| Temperatura di esercizio | Da -15 a +55 °C, con > 85% RH |
| Classe di protezione | IP 64 |
| Categoria di sovratensione | CAT IV 600 V, CAT III 1000 V |
| Standard di prova | EN 61243-3:2014, IEC 61010-1:2010 |
| Alimentazione | 2x 1,5 V tipo AAA Micro |
