Producttype	Elektrische lier
Merk en model	Hamron 334053
Maximale belasting	200 kg
Maximale hijshoogte	12 m
Kabellengte	12 m
Kabeldiameter	3,6 mm
Hijsnelheid	8 m/min
Voedingsspanning	220–230 V AC, 50 Hz
Motorvermogen	1350 W
Intermittentiefactor (10 min)	20 %
Geluidsdrukniveau	Minder dan 70 dB(A)
Gebruikstemperatuur	0 °C tot 40 °C
Relatieve luchtvochtigheid	Minder dan 85%
Maximale gebruiks hoogte	1 000 m
Bedrijfsmodi	Op- en neergaan, noodstop, automatische eindschakelaar
Katrolfunctie	Hiermee kunt u tweemaal de nominale belasting heffen
Kabelmateriaal	Staal
Installatie	Montage op stang of buis met bevestigingsbeugels (niet meegeleverd)
Onderhoud en reiniging	Smeer de kabel en katrol elke 200 cycli; controleer regelmatig kabel, schakelaars, schroeven en voedingskabel
Onderdelen en repareerbaarheid	Reparaties moeten worden uitgevoerd door een erkende werkplaats; goedgekeurde vervangingskabel
Algemene informatie	Lees de gebruiksaanwijzing zorgvuldig voor gebruik; til geen personen of dieren op

Veelgestelde vragen - 334053 Hamron

Wat is de maximale belasting van de lier Hamron 334053?

De maximale belasting is 200 kg. Overschrijd deze belasting nooit.

Kan men personen met deze lier tillen?

Nee, het is ten strengste verboden de lier te gebruiken om personen of dieren te tillen.

Hoe installeer ik de lier Hamron 334053?

De lier wordt gemonteerd op een stang of buis met behulp van de bevestigingsbeugels. De afmetingen van de stang moeten overeenkomen met de steunen en tweemaal de nominale belasting kunnen dragen. Laat de verankering controleren door een gekwalificeerde technicus.

Wat is de maximale hijshoogte?

De maximale hijshoogte is 12 meter. De lier is uitgerust met een automatische eindschakelaar.

Wat te doen als de lier de last niet kan tillen?

Als de lier de last niet kan tillen, betekent dit dat de last de capaciteit overschrijdt. Druk niet meer op de UP-knop en laat de motor afkoelen.

Wat is de vereiste voedingsspanning?

De lier werkt op een netspanning van 220–230 V AC, 50 Hz. Sluit deze alleen aan op een geaard stopcontact dat is beveiligd met een aardlekschakelaar.

Hoe onderhoud ik de kabel van de lier?

Smeer de stalen kabel en de katrol elke 200 cycli. Controleer regelmatig de staat van de kabel en vervang deze als deze beschadigd is.

Kan men een verlengsnoer gebruiken met de lier?

Ja, maar het verlengsnoer moet voldoende doorsnede hebben: tot 20 m: 1,5 mm²; van 20 tot 50 m: 2,5 mm².

Hoe werkt de noodstop?

De noodstopschakelaar (rood) onderbreekt onmiddellijk de stroomvoorziening. Om de lier opnieuw te activeren, draait u de knop met de klok mee.

Waar vind ik reserveonderdelen?

Laat reparaties uitvoeren door een erkende servicemonteur. Gebruik uitsluitend goedgekeurde vervangingskabels.

GEBRUIKSAANWIJZING 334053 Hamron

NL - Gebruiksaanwijzing voor elektrische lien

Vertaling van originele gebruiksaanwijzing

Dbajosrodowisko!

Afgedankte producten moeten worden gerecycleerd volgens de van toepassing zichnde regelgeving.

Ratten till andringar forbahles.

Wijzigingen voorbehonden.

Voor de recentste editie van de gebruikershandleiding, zie www.jula.com

Jula AB, Box 363, SE-532 24 SKARA

2021-12-16

Julia AB

EU DECLARATION OF CONFORMITY / EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE / EU SAMSVARSERKLÄERING / DEKLARACJA ZGODNOSCI UE / EU KONFORMITÄTSERKLÄRUNG / EU VAATIMUSTENMUKAISUUSVAKUUTUS / DEDECLARATION UE DE CONFORMITE / EU CONFORMITEITSVERKLARING

Item number / Artikelnummer / Artikkelnummer / Numer artykulu / Artikkelnummer / Tuotenumero / Numéro de referencia / Artikelnummer

229200

Model no: HGS 200

Jula AB, Box 363, SE-532 24 SKARA, SWEDEN

This declaration of conformity is issued under the sole responsibility of the manufacturer./ Denna forsakran on overensstammelse utfardas pa tilverkarens eget ansvar. / Denne samsvarserklaring er utstedt under ansvaret til produsenten. / Niniejska deklaracja zgodnosci wydana dostaje na wyłaczną odpowiedzialnosć producenta. / Diese Konformitatserklarung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. / Tama vaatimustemukaisuusvakuutus on annettu valmistajan yksinomaisella vastuilla. La presente déclaration de conformité est émise sous la seule responsabilité du fabriquant. / Deze conformiteitsverklaring worden afgegeben onder de uitsluitende verantwoordelijkheid van de fabrikant.

POWER WINCH/ ELVINSCH/ EL-VINSJ/ WYCIAGARKA ELEKTRYCZNA / ELEKTRISCHE SEILWINDE/ SÄHKÖVINSSI/TREUIL ÉLECTRIQUE/ ELEKTRISCHE LIER 230V, 50Hz, 450W, 100/200kg

Conforms to the following directives, regulations and standards:/ Overensstammer med foljande direktiv, fororderingar och standarder:/ Er i samsvar med folgende direktiver, forordering og standarder:/ Sa zgodne z nastepujacymi dyrektywami, regulacioni normami:/ Entsprit den folgenden Richtlinien, Vorschriften und Normen:/ Seuraavien direktliivien, asetusten ja standardien mukainen:/ Conforme aux directives, reglements et normes suivants: / Voldoet aan de volgende richtlijnen, voorschriften en normen:

Directive/Regulation	Harmonised standard
MD 2006/42/EC	EN 14492-2:2006+A1/AC, EN 60204-32:2008
EMC 2014/30/EU	EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1
RoHS 2011/65/EU + 2015/863	EN 50581:2012

This product was CE marked in year:/ Produktien CE-märktes ar:/ Dette Produktet ble CE-merket dette aret:/ Wyrrob oznakowany znakiem CE w roku:/ Dieses Produkt erhielt die CE-Kennzechnung im Jahr:/ Tämä tuote on CE-merkitty vuonna:/ Ce produit a recu le marquage CE en:/ Dit product ward CE-gemarkeerd in het jaar: -98

Skara 2024-01-31

Mattias

Lif

BUSINESS AREA MANAGER (Signatory for Julia and authorised to compile the technical documentation. /Undertecknat für Julia sam t behörig att sammanställa den tekniska dokumentationen. / Signert for Jula og kualifisert til à sammenfatte den tekniske dokumentasjorden. / Podpisano w imieniu Julia oraz osoby upowaznionej do sporzadzenia Dokumentaci technicznej. / Unterzeichnet im von Julia und befugt, die technische Dokumentation zusammenzustellen / Allekirjoittanut Julian puolesta ja valtuutettu kokoamaan tekniset asiakirjat. / Signé au nom de Julia et habilité Namen à établier la documentation technique. / Ondertekend namens Julia en gemachtigde voor de samenstelling van de technische documentatie

EU DECLARATION OF CONFORMITY / EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE / EU SAMSVARSERKLÄERING / DEKLARACJA ZGODNOSCI UE / EU KONFORMITÄTSERKLÄRUNG / EU VAATIMUSTENMUKAISUUSVAKUUTUS / DEDECLARATION UE DE CONFORMITE / EU CONFORMITEITSVERKLARING

Item number / Artikelnummer / Artikkelnummer / Numer artykulu / Artikkelnummer / Tuotenumero / Numéro de referencia / Artikelnummer

229400

Model no: HSG 400

Jula AB, Box 363, SE-532 24 SKARA, SWEDEN

This declaration of conformity is issued under the sole responsibility of the manufacturer./ Denna forsakran on overensstammelse utfardas pa tilverkarens eget ansvar. Denne samsvarserklaring er utstedt under ansvaret til produsenten. / Niniejska declaracion zgodnosci wydana dostaje na wylacznopodowiedzialnosc producenta. / These Konformitatserklarung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. / Tama vaatimustemukaisuusvakuutus on annettu valmistajan yksinomaisella vastuilla/. La presente déclaration de conformité est émise sous la seule responsabilité du fabriquant. / Deze conformiteitsverklaring wordt afgegeben onder de uitsluitende verantwoordelijkheid van de fabrikant.

POWER WINCH/ELVINSCH/EL-VINSJ/WCIAGARKA ELEKTRYCZNA

/ELEKTRISCHE SEILWINDE/ SÄHKÖVINSSI/TREUIL ÉLECTRIQUE/ELEKTRISCHE LIER

230V 50Hz 750W

Lees de gebruiksaanwijzing zorgvuldig voor de ingebruikname.

Bewaar deze gebruiksaanwijzing op een veilige plaats, zodat u.altijd de gewenste informatatie kunt vinden. Als het product worden overgedragen aan anderen,要去 ook deze gebruiksaanwijzing worden overhandigd. Wij aanvaarden geen aansprakelijkheid voor ongelukken of schade ontstaandoor het Niet naleven van deze gebruiksaanwijzing of van de veiligheidsinstructies.
- De lien is berekend op het verticaal tillen en zekeren van ladingen. Elk ander gebruik is verboden en vindtplaats op eigensrisico van de gebruiker.
- Het is Niet toegestaan om de lien te gebruiken voor het tillen van mensen of dieren.
- Controller regelmatig of de lien is beschadigd. De afstandsbediening moet in goede staat+zijn.
- Breng nooit, op welke manier dan ook, wijzigingen aan in de stekker. Laat een gekwalificeerde elektricien een geaard stopcontact installeren als de stekker Niet in het stopcontact past.
Sluit de lien uitsluitend aan op een geaard contact dat is beveiligd met een aardlekschakelaar.
Trek nicht aan het snoer om de stekker uit het stopcontact te nemen. Bescherm het snoer gegen但它, olie en scherpe randen.
- Als de lien de lading Niet kan optillen, betekent dat dat de lading de laadcapaciteit van de lien overschrijdt. Druk Niet nogmaals op de knop OMHOOG.
Schakel algid Voorafgaand aan onderhoud en/of reiniging de lier uit en neem de stekker uit het contact.
Deier mag niet worden gebruikt bij lage temperaturen en in een agressief milieu.
- Gebruik de lien nicht als het regent of hard waait.
De hier is Niet bestemd voor het vervoer van een hare en/of gesmolten massa.
- Ga nooit onder een opgetilde lading staan. Let op dat er zich geen kinderen of andere nicht-bevoedgegenen in de buurt van de lier bevinden.
- Het is nicht toegestaan om ladingen opzij of van opzij te trekken. Voorkom dat de ladingBeen en weer zwaait

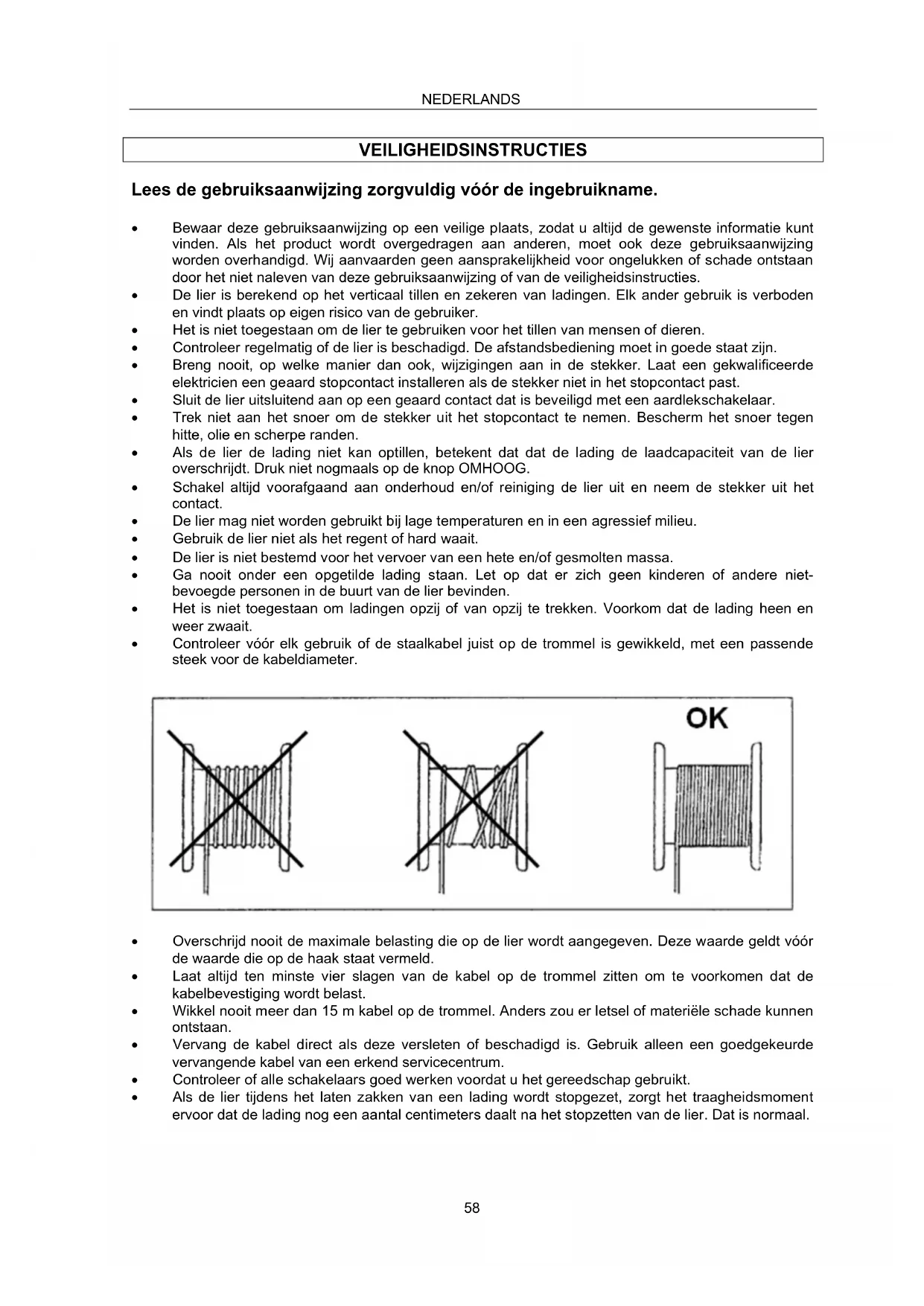

- Controller vór elk gebruik of de staalkabel juist op de trommel is gewikkeld, met een passende steek voor de kabeldiameter.

Overschrijd nooit de maximale belasting die op de lien worden aangegeven. Deze waarde geldt voor de waarde die op de haak staat vermeld.
Laat aktijd ten minste vier slagen van de kabel op de trommel zitten om te voorkomen dat de kabelbevestiging worden belast.
- Wikkel nooit meer dan 15m kabel op de trommel. Anders zou er letsel of materiele schade konnen ontstaan
- Vervang de kabel direct als deze versleten of beschadigd is. Gebruik alleen een goedgekeurde verrangende kabel van een erkend servicecentrum.
- Controller of alle schakelaars goed werkden voordat u het gereedschap gebruikt.
Als de lien tijdens het latent zakken van een lading wordt stopgezet, zorgt het traagheidsmoment ervoor dat de lading nog een aantal centimeters daalt na het stopzetten van de lien. Dat is normal.

LET OPI!

De laer motor heegt geon overbelastingsbeveiliging (om het risico van onverwachs starten te vermijden). Als de lier de beoogde lading Niet kan optillen, moet u het waarom Niet opnieuw proberen, maar de motor laten afkoelen.

• Breng de elektrische hier altijd maar een gekwalificeerde elektrische installmenteur van een erkende werkplaats indien de hier要去en gerepareerd of als er onderhoud nodig is.

TECHNISCHE GEGEVENS
Art.nr.	229200		229400		334053
Laadvermogen	100 kg	200 kg	200 kg	400 kg	400 kg
Hefhoogte	12 m	6 m	12 m	6 m	12 m
Hefsnelheid	9 m/min	4,5 m/min	8 m/min	4 m/min	10 m/min
Kabellenge	12 m-		12 m-		12 m-
Kabeldiameter	3,0 mm		3,6 mm		5,0 mm
Breukgrens, kabel	≥ 500 kg		≥ 1000 kg		≥ 2000 kg
Intermittentiefactor (10 min)	20%		20%		20%
Netspanning	220–230 VAC 50 Hz		220–230 VAC 50 Hz		220–230 VAC 50 Hz
Motorvermogen	P1450 W		P1780 W		P11350 W

Het A-gewogen geluidsdrukniveau bij het werkstation van de gebruiker is lager dan 70 dB.

BESCHRIJVING

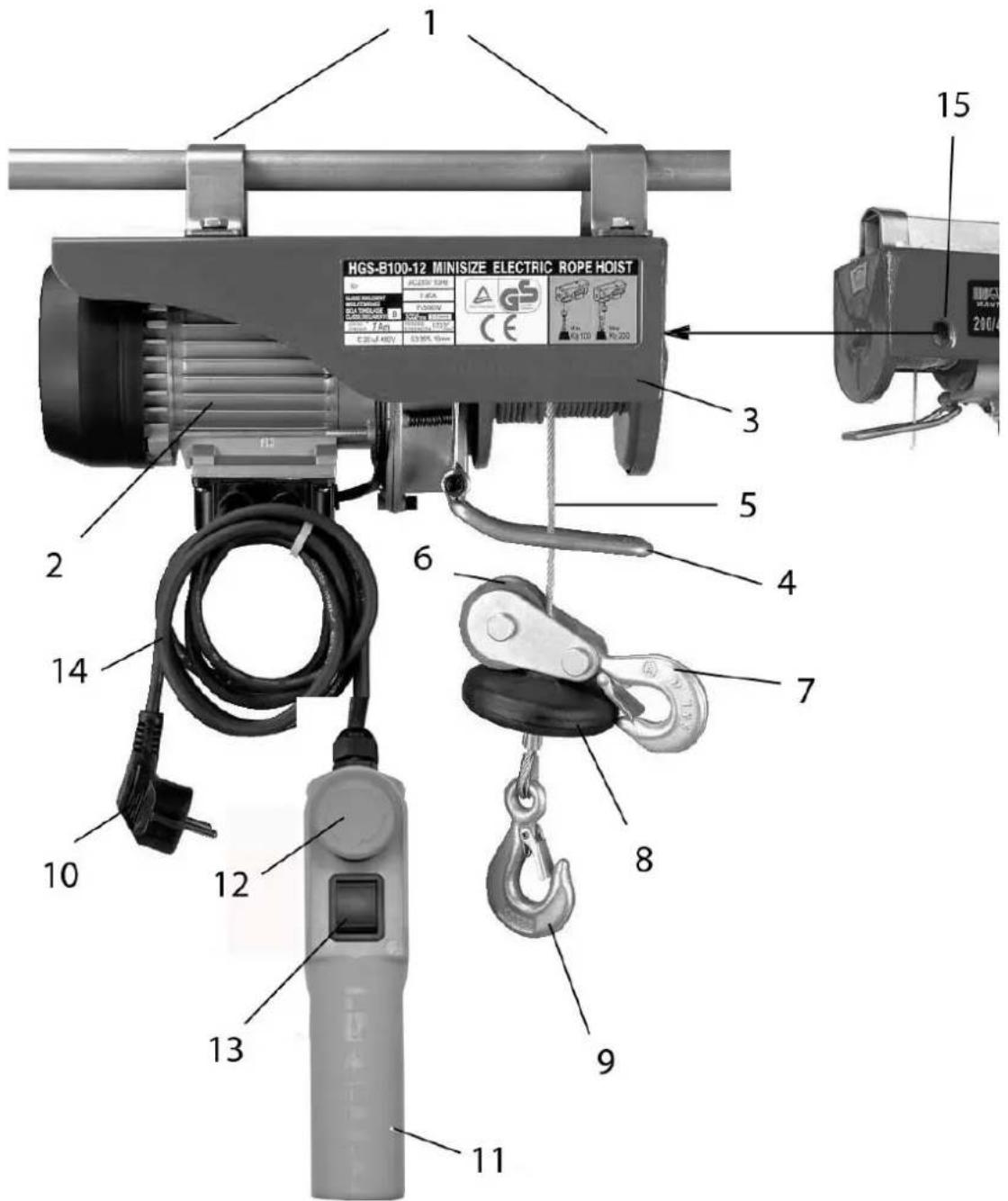

Apparaatbeschrijving afbeelding 1/2/3

1. Bevestigingsbeugels
2. Motor
3. Trommel
4. Arm voor automatisch stopmechanisme
5. Kabel
6. Breukschijf

7. Extra haak

8. Uitschakelgewicht

9. Haak
10. Stekker
11. Afstandsbediening
12. Noodstopschakelaar
13. Drukknop
14. Netsnoer
15. Bevestigingsgaten voor haak

INSTALLATIE

• De lien is voorzien van twee bevestigingsbeugels (1), zDat hij op een buis kan worden gemonteerd. De afmetingen van de balk要去en overeenkomen met de afmetingen van de bevestigingsbeugels en要去en bovendien bestand zichen谈起en een dubbele nominale belasting. Wij raden u aan contact op te nemen met een gekwalificeerde monteur.
  Alle schroeven要去en goed worden aangedraaid. Voordat de hier voor het eerst worden gebruikt, moet de verankering van de balk worden gecontroleerd door een gekwalificeerde monteur.
  Sluit de lien uitsluitend aan op een geaard contact dat is beveiligd met een aardlekschakelaar.
• Controller of de netspanning op de gebruikslocatie overeenkomt met de nominale spanning die op het typeplaatje worden vermeld.
• Een eventuele verlengsnoer要去voldoen aan de gegevens in de tabel.

LENGTH	DOORSNEDE
Max. 20 m	1,5 mm²
20 tot 50 m	2,5 mm²

AANWENDING

Toepassingen

De hier is berekend op het verticaal tilen en zekeren van ladingen met een Tmaxale belasting volgens het typeplaatje.

Het apparaat mag uitsluitend worden gebruikt op de beoogde wijze. Elke andere vom van gebruik worden beschouwd als nicht beoogd. De fabrikant is Niet aansprakelijk voor schade die door een dergelijk gebruik ontstaat. Alleen de gebruiker is dat.

Vóör ingebruikname

ledereen die de hier gebruikt, moet voor gebruik de gebruiksaanwijzing doorlezen en ervoor zorgen dat hij/zij deze heeft begrepen.
- De gebruiker要去 machine altijd gebruiken volgens de instructies in de gebruiksaanwijzing.
- De lien is nicht berekend op continu gebruik. De werkstand is: Intermitterend bedrijf zonder dat de startupprocedure worden beinvloed.

Gebruik

• De hier要去 worden gebruikt bij een omgevingstemperatuur van 0 tot 40^ . De relatieve luchtvochtigheid要去 lager�n dan 85% . Hoogte boven zeeniveau max. 1.000m
  Draag gehoorbescherming als de lier worden gebruikt in een lawaaige omgeving of als het A-gewogen geluidsdrukniveau hoog is op de positie van de gebruiker.
• De gebruiker要去 de lading met de laagst maybe slelheid optillen van de vloer. De kabel moet gespannen staan bij het optillen van de lading.
• Geef de motor geen korteere pulsen gedurende langere tijd.
  Probeer nicht om een lading op te tillen die vastzit of geblokkeerd is.
• Het is nicht toegestaan om ladingen opzij of van opzij te trekken. Voorkom dat de lading heb en weer zwaait.
  Laat geen hangende ladingen zonder toezicht als er geen veiligheidsmaatregelen zich getroffen.
  Zorg ervoor dat de lading goed is verankerd in de haak of in de extra haak als het hefblok worden gebruikt. Houd alttijd voldoende afstand van de lading en de staalkabel.
• Controller of de noodstopschakelaar (12) is ingedrukt. Draai de rode stopknop rechtsom om hem te ontgrendelen.
• Druk op drukknop (13) om de lading op te tillen.
• Druk op drukknop (13) om de lading te lately zakken.
  Arm voor automatisch stopmechanisme (4): Als de maximale hefhoogte is bereikt, worden de arm (4) door het uitschakelgewicht (8) maar boven gedrukt. Daardoor worden de grensschakelaar geactiveerd, waarna de lading Niet verder kan worden opgetild.
• De lien kommt tot stilstand als de noodstopschakelaar (12) worden ingedrukt.
  In een noodsituatie moet de noodstopschakelaar (12) onmiddelijk worden ingedrukt om de lien stil te zetten. De lien kan nicht worden bediend nadat de noodstopschakelaar is ingedrukt.

Hefblokfunctie

• De lien is voorzien van een breukschijf (6) en een extra haak (7). Als deze uitrusting op de juiste wijze worden gezruikt, kan de lien een dubbele lading tillen. Monteer de breukschijf (6) en de extra haak (7) volgens de afbeelding op de kabel. De vast gemonteerde haak (9)要去 aan het bevestigingsgat (15) worden gehangen.
• De lading worden nu opgetild met behulp van twee staalkabels. De lien kan daarmee een dubbele lading tillen. LET OP! Zie de maximale belasting op het typeplaatje.

ONDERHOUD

LET OP! Wees er algtd zeker van dat de machine tijdens service en onderhoud nicht is aangesloten op het elektriciteitsnet.

• Na 100 cycli is het tijd voor geregelde controle. Een cyclus is een op- en neergaande beweging met een lading.
• Controller regelmatig of de motorstopknop en de knop OMHOOG correct werken.

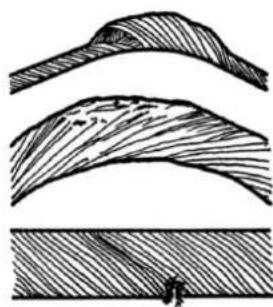

• Controller regelmatig of de kabel in goede staat verkeert. Vervang de kabel als deze is beschadigd. Zie het voorbeeld op de afbeelding.
• Controller regelmatig of de grensschakelaar in de lien op de juiste manier werkt. Controller dit als volgt: Wanner de kabel de maximale hefhoogte heeft bereikt, worden de arm van het automatische stopmechanisme (4) geactiveerd. De motor (2)要去 nu tot stilstandkommen (controller dit zonder lading).
• Controller of de bevestigingschroeven voor consoles correct zijn vastgedraaid.
• Controller regelmatig het netsnoer (14) en de kabel van de afstandsbediening (11).
• Smeer de staalkabel (5) en de breukschijf (6) om de 200 cycli.
• Controller elke 1000 cycli of de schroeven in de bevestigingsbeugels (1), de moeren van de kabelbevestiging en de breukschijf (6) in goede staat verkeren en goed zich aangehaald. Controller tegelijkertijd of de haken in goede staat verkeren.
• De lier maakt deel uit van mechanische groep M1. De levensduur van de lier is ongeveer 8000 cycli (met uitzondering van slijtageonderdelen). Wanner de lier 8000 cycli heeft utgevoerd,要去en alle mechanische onderdelen worden gecontroleerd en geinspecteerd.

Reiniging

Houd de beveiligingsnrichtingen, ventilatieopeningen en motorkap zo stof- en vuilvrij möglichk. Neem de machine af met een schone doek of blaas hem droog met perslucht onder lage druk.
Reinig de machine regelmatig met een vochtige doek en een beetje zoep. Gebruik geen reinigingsmiddelen of oplosmiddelen. Deze kuren de plastic onderdelen van de machine beschadigen. Zorg ervoor dat er geen vloeistoffen in de binnenkant van de machine binnendringen.

KOPPELINGSSCHEMA

Pos.	Benaming	Pos.	Benaming
1	Zeskantbout	35	Klemmenstrookafdekking
2	Veerring	36	Bevestiging
3	Platte ring	37	Bevestiging
4	Borgring	38	Veiligheidsschakelaar
5	Frame	39	Snoer
6	Montageplaat	40	Bevestiging
7	Transmissieas	41	Condensator
8	Veiligheidsschakelaar	42	Draaggreep
g	Tandwiel	43	Noodstopknop
10	Tandwiel	44	Schakelaar
11	Tandwiel	45	Stekker
12	Montageplaat	46	Borgmoer
13	Sluitring	47	Haakring
14	Schakelaarkapje	48	Zeskantbout
15	Trommelas	49	Zeskantbout
16	Lager	50	Kabelschijfas
17	Zeskantbout met bolle kop	51	Zijstuk
18	Versnellingsbakhuis	52	Kabelschijf
19	Veerring	53	Tandwiel
20	Platte ring	54	Platte wig
21	Tandwiel	55	Pignon
22	Sluitring	56	Lager
23	Voorkap	57	Zeskantbout met bolle kop
24	Lager	58	Stopframe
25	Motor	59	Haak
26	Rotor	60	Versteviging
27	Remveer	61	Kabel
28	Remschijf	62	Blok
29	Achterwand	63	Aluminium buizen
30	Ventilatorwiel	64	Kabeltrommel
31	Ventilatorkap	65	Wiq
32	Zeskantbout	66	Bus
33	Klembox	67	Lager
34	Klemmenblok
