Produkttyp	Elektrische Seilwinde
Marke und Modell	Hamron 334053
Maximale Tragfähigkeit	200 kg
Maximale Hubhöhe	12 m
Seillänge	12 m
Seildurchmesser	3,6 mm
Hubgeschwindigkeit	8 m/min
Stromversorgung	220–230 V Wechselstrom, 50 Hz
Motorleistung	1350 W
Einschaltdauer (10 min)	20 %
Schalldruckpegel	Weniger als 70 dB(A)
Umgebungstemperatur bei Betrieb	0 °C bis 40 °C
Relative Luftfeuchtigkeit	Weniger als 85 %
Maximale Einsatzhöhe	1 000 m
Betriebsmodi	Auf und Ab, Not-Aus, automatische Endabschaltung
Seilrollenfunktion	Ermöglicht das Heben der doppelten Nennlast
Seilmaterial	Stahl
Installation	Montage an einem Stab oder Rohr mit Befestigungsbügeln (nicht im Lieferumfang)
Wartung und Reinigung	Seil und Rolle alle 200 Zyklen schmieren; Kabel, Schalter, Schrauben und Netzkabel regelmäßig überprüfen
Ersatzteile und Reparatur	Reparaturen müssen von einer autorisierten Werkstatt durchgeführt werden; zugelassenes Ersatzseil
Allgemeine Informationen	Vor Gebrauch die Anleitung sorgfältig lesen; keine Personen oder Tiere heben

Häufig gestellte Fragen - 334053 Hamron

Wie hoch ist die maximale Tragfähigkeit der Seilwinde Hamron 334053?

Die maximale Tragfähigkeit beträgt 200 kg. Überschreiten Sie diese Last niemals.

Kann man mit dieser Seilwinde Personen heben?

Nein, es ist strengstens verboten, die Seilwinde zum Heben von Personen oder Tieren zu verwenden.

Wie installiere ich die Seilwinde Hamron 334053?

Die Seilwinde wird mit den Befestigungsbügeln an einem Stab oder Rohr montiert. Die Abmessungen des Stabs müssen den Halterungen entsprechen und das Doppelte der Nennlast tragen. Lassen Sie die Verankerung von einem qualifizierten Techniker überprüfen.

Wie hoch ist die maximale Hubhöhe?

Die maximale Hubhöhe beträgt 12 Meter. Die Seilwinde ist mit einer automatischen Endabschaltung ausgestattet.

Was tun, wenn die Seilwinde die Last nicht heben kann?

Wenn die Seilwinde die Last nicht heben kann, bedeutet dies, dass die Last die Kapazität überschreitet. Drücken Sie nicht mehr die UP-Taste und lassen Sie den Motor abkühlen.

Welche Versorgungsspannung wird benötigt?

Die Seilwinde arbeitet mit einer Netzspannung von 220–230 V Wechselstrom, 50 Hz. Schließen Sie sie nur an eine geerdete Steckdose an, die durch einen Fehlerstromschutzschalter geschützt ist.

Wie pflege ich das Seil der Seilwinde?

Schmieren Sie das Stahlseil und die Rolle alle 200 Zyklen. Überprüfen Sie regelmäßig den Zustand des Seils und tauschen Sie es aus, wenn es beschädigt ist.

Kann man ein Verlängerungskabel mit der Seilwinde verwenden?

Ja, aber das Verlängerungskabel muss einen ausreichenden Querschnitt haben: bis 20 m: 1,5 mm²; von 20 bis 50 m: 2,5 mm².

Wie funktioniert der Not-Aus?

Der Not-Aus-Schalter (rot) unterbricht sofort die Stromversorgung. Um die Seilwinde wieder zu aktivieren, drehen Sie den Knopf im Uhrzeigersinn.

Wo finde ich Ersatzteile?

Überlassen Sie Reparaturen einem autorisierten Kundendienst. Verwenden Sie nur zugelassene Ersatzseile.

BEDIENUNGSANLEITUNG 334053 Hamron

DE-Bedienungsanleitung fur elektrische Seilwinde

Übersetzung der Original-Gebrauchsanweisung

Schützen Sie die Umwelt!

Das entsorgte Produkt muss gemäß den geltenden Bestimmungen recycliert werden.

Suojele ymparistoa!

Änderungen vorbehalten.

Die aktuellste Version der Bedienungsanleitung finden Sie auf www.jula.com

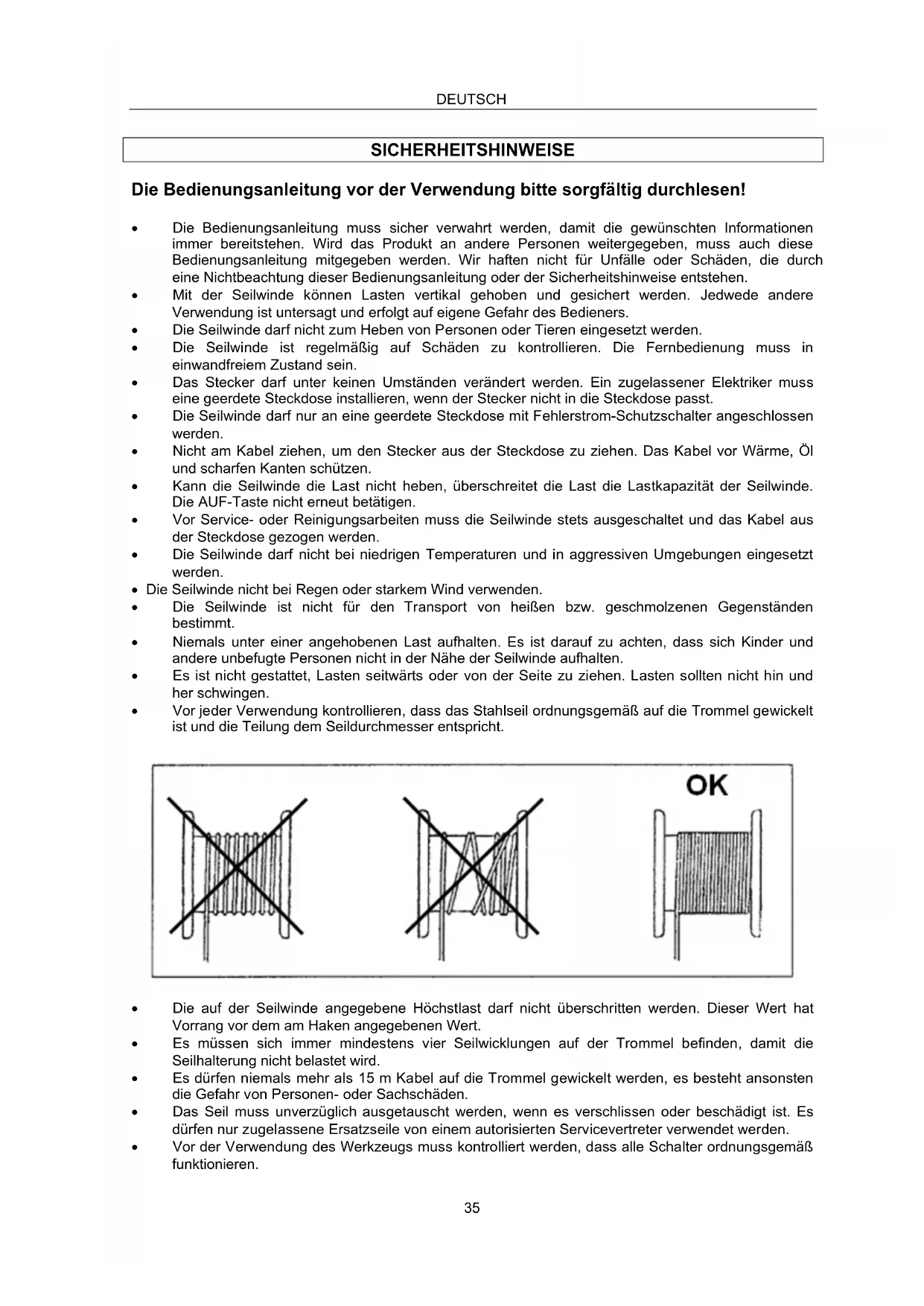

Die Bedienungsanleitung vor der Verwendungitte sorgfaltig durchlesen!

Die Bedienungsanleitung muss sicher verwahrt werden, damit die gewünschten Informationen immer bereitstehen. Wir das Produkt an andere Personen weitergegeben, muss auch diese Bedienungsanleitung mitgegeben werden. Wir haften nicht für Unfälle oder Schäden, die durch eine Nichtbeachtung dieser Bedienungsanleitung oder der Sicherheitshinweise entstehen.
- Mit der Seilwinde können Lasten vertikal gehoben und gesichert werden. Jedwede andere Verwendung ist untersagt und erfolgt auf eigene Gefahr des Bedieners.
Die SeilwindearfndnchtumHebenvonPersonenoderTiereningesesetztwerden.
Die Seilwinde ist regelmäß auf Schaden zu kontrollieren. Die Fernbedienung muss in einwandfreiem Zustand sein.
Das Stecker darf unter keinen Umständen verändert werden. Ein zugelassener Elektriker muss eine geerdete Steckdose installieren, wenn der Stecker nicht in die Steckdose passt.
Die Seilwinde darf nur an eine geerdete Steckdose mit Fehlerstrom-Schutzschalter angeschlossen werden.
- Nicht am Kabelziehen, um den Stecker aus der Steckdose zuziehen. Das Kabel vor Wärme, Öl und scharfen Kanten schützen.
Kann die Seilwinde die Last nicht haben, überschreitet die Last die Lastkapazitat der Seilwinde. Die AUF-Taste nicht erneut betätigten.
Vor Service- oder Reinigungsrarbeiten muss die Seilwinde stets ausgescheltet und das Kabel aus der Steckdose gezogen werden.
Die Seilwinde darf nicht bei niedrigen Temperaturen und in aggressiven Umgebungen eingesetzt werden.
Die Seilwinde nicht bei Regen oder starkem Wind verwenden.
Die Seilwinde ist nicht für den Transport von bereits bzw. geschmolzenen Gegenständen bestimmt.
- Niemals unter einer angehobenen Last aufhalten. Es ist darauf zu achten, dass sich Kinder und andere unbefugte Personen nicht in der Höhe der Seilwinde aufhalten.
Es ist nicht gestattet, Lasten seitwärts oder von der Seite zuziehen. Lasten sollenn nicht hin und her schwingen.

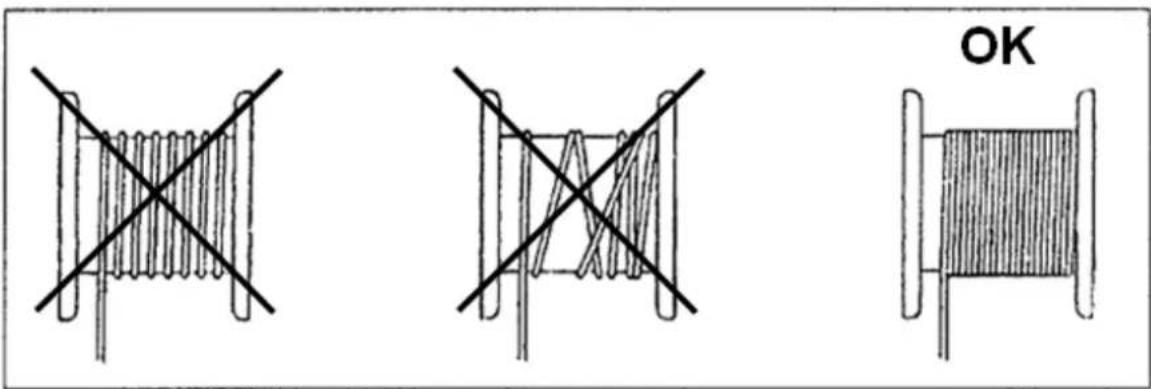

Vor jeder Verwendung kontrollieren, dass das Stahlseil ordnungsgemäß auf die Trommel gewickelt ist und die Teilung dem Seildurchmesser entspricht.

Die auf der Seilwinde angegebene Hochstlast darf nicht übersritten werden. Dieser Wert hat Vorrang vor dem am Haken angegebenen Wert.
Es mssen sich immer mindestens vier Seilwicklungen auf der Trommel befinden, damit die Seilhalterung nicht belastet wird.
Es durren niemals mehr als 15 m Kabel auf die Trommel gewickelt werden, es besteht ansonsten die Gefahr von Personen- oder Sachschaden.
Das Seil muss unverzüglich ausgetauscht werden, wenn es verschlissen oder beschädigt ist. Es dürfen nur zugelassene Ersatzseile von einem autorisierten Servicevertreter verwendet werden.
Vor der Verwendung des Werkzeugs muss kontrolliert werden, dass alle Schalter ordnungsgemäß Funktionieren.

HINWEIS:

• Wird die Seilwinde beim Absenken einer Last angehalten, sorgt das Trägheitsmoment damit, dass die Last nach dem Anhalten der Seilwinde noch eine Zentimeter nach unter sackt. Dies ist vollig normal.
  Der Windenmotor hat keinen Überlastschutz (um die Gefahr eines unbeabsichtigten Starts zu vermeiden). Kann die Seilwinde die vorgesehene Last nicht haben, muss dazu gewartet werden, bis der Motor abgekühlt ist.
  Die elektrische Seilwinde muss immer zu einem qualifizierten Elektriker in einer autorisierten Werkstatt gebracht werden, wenn sie repariert oder gewartet werden muss.

TECHNISCHE DATEN

Art.-Nr.	229200		229400		334053
Lastkapazität	100 kg	200 kg	200 kg	400 kg	400 kg	800 kg
Hubhöhe	12 m	6 m	12 m	6 m	12 m	6 m
Hubgeschwindigkeit	9 m/min	4,5 m/min	8 m/min	4 m/min	10 m/min	5 m/min
Seillänge	12 m-		12 m-		12 m-
Seildurchmesser	3,0 mm		3,6 mm		5,0 mm
Zugfestigkeit, Seil	≥ 500 kg		≥ 1.000 kg		≥ 2.000 kg
Einschaltdauer	20 %		20 %		20 %
(10 min)
Netzspannung	220–230 VAC 50 Hz		220–230 VAC 50 Hz		220–230 VAC 50 Hz
Motorleistung	P1450 W		P1780 W		P11.350 W

Der A-bewertete Schalldruckpegel am Arbeitsplatz des Anwenders liegt unter 70 dB.

BESCHREIBUNG

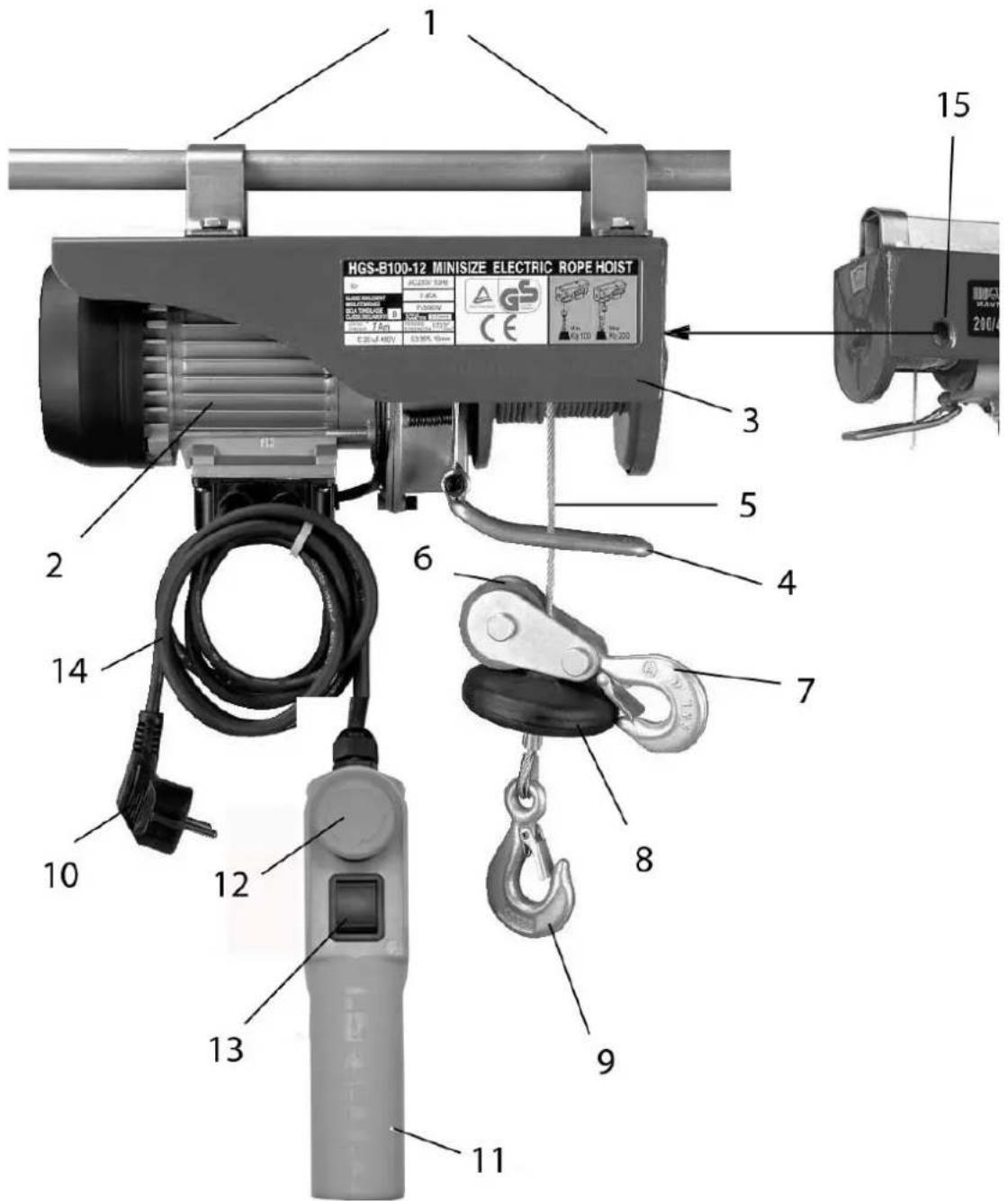

Beschreibung des Gerats, Abb. 1/2/3

1. Befestigungsbügel
2. Motor
3. Trommel
4. Arm für den automatischen Stoppmechanismus
5. Seil
6. Bremsscheibe

7. Zusatzhaken

8. Lösbares Gewicht

9. Haken
10. Stecker
11. Fernbedienung
12. Notausschalter
13. Drucknopf
    14.Netzkabel
14. Montagelöcher für Haken

INSTALLATION

Die Seilwinde ist mit zwei Befestigungsbügeln (1) ausgestattet, sodassie auf einem Rohr befestigt werden kann. Die Maße des Auslegers müssen mit den Maßen der Befestigungsbügel übereinstimmen und darüber hinaus die doppelte Nennlast tragen konnen. Es wird empfohlen, einen qualifizierten Techniker zurate zuziehen.
Alle Schrauben müssen ordnungsgemäß angezogen werden. Bevor die Seilwinde das erste Mal verwendet werdenarf, musd die Verankerung des Auslegers durch einen qualifizierten Techniker kontrolliert werden.
Die Seilwindearf nur an eine geerdete Steckdose mit Fehlerstrom-Schutzschalter angeschlossen werden.
Es muss sichergestellt werden, dass die Netzspannung am Einsatzort der Nennspannung auf dem Typenschild entspricht.
- Verlängerungskabel mussen den Angaben in der Tabelle entsprechen.

LÄNGE	QUERSCHNITT
Bis 20 m	1,5 mm2
20 bis 50 m	2,5 mm2

BEDIENUNG

Anwendungsbereiche

Mit der Seilwinde können Lasten mit einer maximale Belastung gemäß Typenschild vertikal gehoben und geschichert werden.

Das Gerätarf nur bestimmungsgemäß verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Der Hersteller haftet nicht fur Schäden, die aufgrund einer solchen Verwendung entstehen; es haftet ausschließlich der Anwender.

VorderInbetriebnahme

• Personen, die die Seilwinde benutzen, müssen diese Bedienungsanleitung vor der Verwendung der Seilwinde gelesen und verstanden haben.
• Der Anwenderarf die Maschine nur gemäß den Anweisungen in der Bedienungsanleitung verwenden.
  Die Seilwinde ist nicht für den Dauerbetrieb ausgelegt. Der Betrieb ist: Intermittender Betrieb ohne Beeinflussung des Starts.

Verwendung

Die Seilwinde sollte bei einer Umgebungstemperatur zwischen 0^ und 40^ verwendet werden. Die relative Luftfeuchtigkeit sollte unter 85% liegen. Höhe ü.d.M.: max. 1.000 m.
Es sollte ein Gehorschutz verwendet werden, wenn in lauten Umgebungen gearbeitet wird oder der A-bewertete Schalldruckpegel am Standort des Anwenders hoch ist.
- Der Anwender sollte die Last mit der gingemöglichen Geschwindigkeit vom Boden geben. Das Seil muss gespannt sein, wenn die Last gehoben wird.
- Der Motor sollte nicht über längerere Zeit im Impulsbetrieb betrieben werden.
Es sollen den keine festsitzenden oder blockierten Lasten gehoben werden.
Esistnchtgatt,Lastenseitwartsoder von derSeite zu ziehen.Lastensollten nichthin und her schwingen.
Hängende Lasten dürfen nicht unbeaufsichtigt bleiben, wenn keine Sicherheitsmaßnahmen getroffen wurden.
Es muss sichergestellt werden, dass die Last fest am Haken oder – wird ein Kettenzug verwendet – am Zusatzhaken verankert ist. Es ist immer auf ausreichenden Abstand zwischen Last und Stahlseil zu halten.
Es muss kontrolliert werden, ob die Notaustaste (12) gedrück ist. Den roten Stoppknopf im Uhrzeigersinn drehen, umihn zu entriegeln.
Den Druckknopf (13) drucken, um die Last zu haben.
Den Druckknopf (13) drucken, um die Last zu senken.
Arm für den automatischen Stoppmechanismus (4): Wurde die maximale Hubhöhe erreicht, wird der Arm (4) durch das lösbare Gewicht (8) nach oben gedrückt. Dadurch wird der Endschalter aktiviert, sodass die Last nicht mehr angehoben werden kann.
Die Seilwinde stoppt, wenn der Notausschalter (12) gedrückt wurde.

In einem Notfall muss der Notausschalter (12) sofort gedrückt werden. Die Seilwinde kann nicht mehr bedient werden, nachdem der Notausschalter gedrückt wurde.

Funktion des Kettenzugs

Die Seilwinde ist mit einer Bremsscheibe (6) und einem Zusammenhang (7) ausgestellt. Wird diese Ausrüstung richtig verwendet, kann die Seilwinde die doppelte Last haben. Die Bremsscheibe (6) und den Zusammenhang (7) gemäß Abbildung oben am Seil montieren. Der feste Haken (9) muss in das Befestigungslach (15) eingehängt werden.
Die Last wird jetzt über zwei Stahlseile gehoben. Damit kann die Seilwinde die doppelte Last haben. HINWEIS: Die auf dem Typenschild angegebene maximale Belastung muss beachteten werden.

PFLEGE

HINWEIS: Es muss immer kontrolliert werden, dass die Maschine bei Wartungs- und Instandhaltungsarbeiten nicht an das Stromnetz angeschlossen ist.

• Eine regelmäßige Kontrolle ist nach 100 Zyklen durchzuführen. Ein Zyklus entspricht einer Hebe- und Senkbewegung mit Last.
  Es sollte regelmäßig geprüft werden, dass der Motorschalter und die AUF-Taste ordnungsgemäß funktionieren.
  Regelmäßig kontrollieren, dass das Seil in einem eigenen Zustand ist. Das Seil ausauschen, wenn es beschädigt ist. Siehe Beispiel in der Abbildung.
  Regelmäßig kontrollieren, dass der Endschalter der Seilwinde ordnungsgemäß Funktioniert. Dabei ist wie folgt vorzugehen: Hat das Seil die maximale Hubhöhe erreicht, wird der Arm des automatischen Stoppmechanismus (4) aktiviert. Der Motor (2) sollte nun stoppen (ohne Last kontrollieren).
• Kontrollieren, dass die Befestigungsschrauben ordnungsgemäß angezogen sind.
• Regelmäßig das Netzkabel (14) und das Kabel der Fernbedienung (11) kontrollieren.
  Das Stahlseil (5) und die Bremsscheibe (6) alle 200 Zyklen schmieren.
  Nach jeweils 1.000 Zyklen kontrollieren, dass die Schrauben der Befestigungsbügel (1), Muttern der Seilhalterung und die Bremsscheibe (6) in gutem Zustand und ordnungsgemäß angezogen sind. Gleichzeitig kontrollieren, dass die Haken in gutem Zustand sind.
  Die Seilwinde ist Teil der mechanischen Gruppe M1. Die Lebensdauer der Seilwinde beträgt etwa 8.000 Zyklen (ohne Verschleitsteile). Nach 8.000 Zyklen der Seilwinde mussen alle mechanischen Teile überprüft und überholt werden.

Reinigung

• Halten Sie Schutzanordnungen, Ventilationsöffnungen und das Motorghäuse so staub- und schmutzfrei wie möglich. Die Maschine mit einem sauberen Tuch abwischen oder mit Druckluft mit schwachem Druck reinigen.
• Reinigen Sie die Maschine regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel. Diese können die Kunststoffe der Maschine beschädigen. Achten Sie darauf, dass keine Flüssigkeiten in das Innere der Maschine eindringen.

SCHALTPLAN

Pos.	Bezeichnung	Pos.	Bezeichnung
1	Sechskantschraube	35	Klemmenabdeckung
2	Federscheibe	36	Befestigung
3	Unterlegscheibe	37	Befestigung
4	Sicherungsring	38	Sicherheitsschalter
5	Rahmen	39	Kabel
6	Plattengröße	40	Befestigung
7	Antriebswelle	41	Kondensator
8	Sicherheitsschalter	42	Griff
g	Zahnrad	43	Notausschalter
10	Zahnrad	44	Ein-/Austaste
11	Zahnrad	45	Stecker
12	Plattengröße	46	Kontermutter
13	Dichtung	47	Hakenscheibe
14	Schalterabdeckung	48	Sechskantschraube
15	Trommelwelle	49	Sechskantschraube
16	Lager	50	Seilscheibenwelle
17	Inbusschraube mit Zylinderkopf	51	Seitenteil
18	Getriebegehäuse	52	Seilscheibe
19	Federscheibe	53	Zahnrad
20	Unterlegscheibe	54	Flachkeil
21	Zahnrad	55	Zahnstangenlenkung
22	Dichtung	56	Lager
23	Vordere Abdeckung	57	Inbusschraube mit Zylinderkopf
24	Lager	58	Bremsrahen
25	Motor	59	Haken
26	Rotor	60	Kausche
27	Bremsfeder	61	Seil
28	Bremsscheibe	62	Block
29	Rückseite	63	Aluminiumrohr
30	Geblaserad	64	Seiltrommel
31	Gebläseabdeckung	65	Keil
32	Sechskantschraube	66	Buchse
33	Anschlusskosten	67	Lager
34	Anschlussblock
