Produkttyp	Elektrisk vinsch
Märke och modell	Hamron 334053
Maximal belastningskapacitet	200 kg
Maximal lyfthöjd	12 m
Kabellängd	12 m
Kabeldiameter	3,6 mm
Lyfthastighet	8 m/min
Strömförsörjning	220-230 V AC, 50 Hz
Motoreffekt	1350 W
Intermittensfaktor (10 min)	20 %
Ljudtrycksnivå	Mindre än 70 dB(A)
Omgivningstemperatur vid användning	0 °C till 40 °C
Relativ luftfuktighet	Mindre än 85 %
Maximal användningshöjd	1 000 m
Driftlägen	Upp och ned, nödstopp, automatisk ändlägesbrytning
Trissfunktion	Gör det möjligt att lyfta dubbla nominella lasten
Kabelmaterial	Stål
Installation	Montering på stång eller rör med fästelement (medföljer ej)
Underhåll och rengöring	Smörj kabel och trissa var 200:e cykel; kontrollera kabel, strömbrytare, skruvar och elkabel regelbundet
Reservdelar och reparerbarhet	Reparationer måste utföras av en auktoriserad verkstad; godkänd ersättningskabel
Allmän information	Läs noga igenom bruksanvisningen före användning; lyft inte människor eller djur

Vanliga frågor - 334053 Hamron

Vad är den maximala belastningskapaciteten för vinschen Hamron 334053?

Den maximala belastningskapaciteten är 200 kg. Överskrid aldrig denna last.

Kan man lyfta människor med denna vinsch?

Nej, det är strängt förbjudet att använda vinschen för att lyfta människor eller djur.

Hur installerar jag vinschen Hamron 334053?

Vinschen monteras på en stång eller ett rör med fästelement. Stångens dimensioner måste matcha fästena och tåla dubbla nominella lasten. Låt en kvalificerad tekniker kontrollera förankringen.

Vad är den maximala lyfthöjden?

Den maximala lyfthöjden är 12 meter. Vinschen är utrustad med automatisk ändlägesbrytning.

Vad gör jag om vinschen inte kan lyfta lasten?

Om vinschen inte kan lyfta lasten betyder det att lasten överstiger kapaciteten. Tryck inte längre på UP-knappen och låt motorn svalna.

Vilken matningsspänning krävs?

Vinschen arbetar med nätspänning 220-230 V AC, 50 Hz. Anslut den endast till ett jordat uttag skyddat av en jordfelsbrytare.

Hur underhåller jag vinschens kabel?

Smörj stålkabeln och trissan var 200:e cykel. Kontrollera regelbundet kabelns skick och byt ut den om den är skadad.

Kan jag använda en förlängningssladd med vinschen?

Ja, men förlängningssladden måste ha tillräcklig area: upp till 20 m: 1,5 mm²; från 20 till 50 m: 2,5 mm².

Hur fungerar nödstoppet?

Nödstoppsbrytaren (röd) bryter omedelbart strömmen. För att återaktivera vinschen, vrid knappen medurs.

Var hittar jag reservdelar?

Lämna reparationer till en auktoriserad serviceverkstad. Använd endast godkända ersättningskablar.

BRUKSANVISNING 334053 Hamron

För senaste version av bruksanvisningen se www.jula.com

Med forbeshold om endringer.

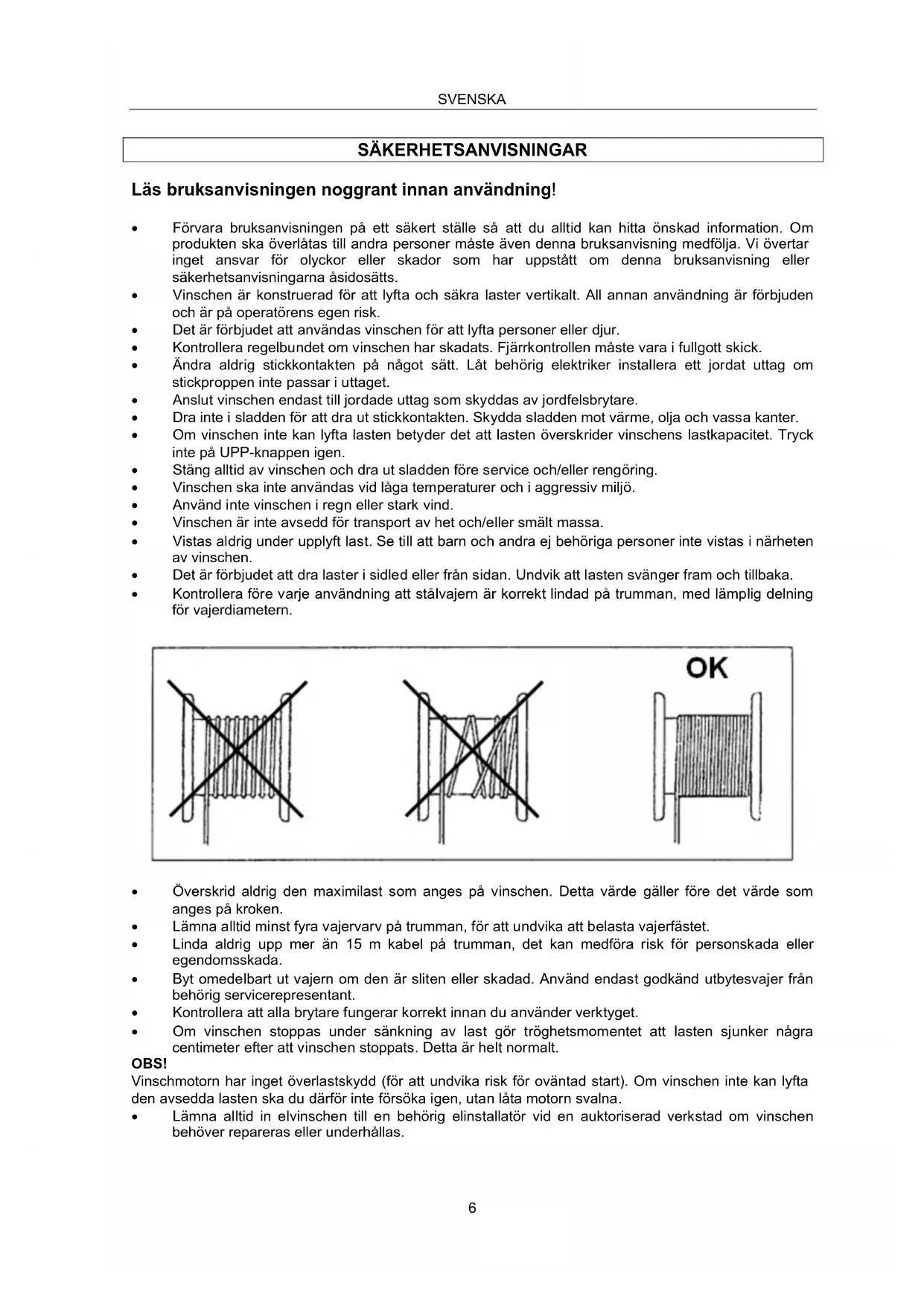

Läs bruksanvisningen noggrant innan användning!

Forvara braupsanvisingen pa ett sakert stalle sa att du alltid kan hitta onskad information. Om produiten sca overlatas till andra personer maste avenenna bruksanvising medfolja. Vi overtar inget ansvar for olyckor ellr skador som har uppstatt omenna bruksanvising ellr sakerhetsanvisingarna asidosats.
Vinschen ar konstruerad for att lyfta och sakra laster vertikalt. All annan anvandning ar forbjuden och ar pa operatorens egen risk.
Det ar forbjudet att anvandas vinschen for att lyfta personer erler djur.
- Kontrollera regelbundet om vinschen har skadats. Fjarrkontrollen maste vara i fullgott skick.
- Ändra aldrig stickkontakten på nagot satt. Låt behörig elektriker installerera ett jordat uttag om stickproppen inte passar i uttaget.
Anslut vinschen endast till jordade uttag som skyddas av jordfelsbrytare.
Dra inte i sladden for att dra ut stickkontakten. Skydda sladden mot varme, olja och vassa kanter.
- Om vinschen inte kan lyfta lasten betyder det att lasten överskrider vinschens lastkapacitet. Tryck inte på UPP-knappen igen.
Stang alltid av vinschen och dra ut sladden fore service och/eller rengoring.
Vinschen ske inte anvandas vid laga temperaturer och i aggressiv miljo.
Anvand inte vinschen i regn aller stark vind.
Vinschen ar inte avsedd for transport ay het och/eller smalt massa.
Vistas aldrig under upplyft last. Se till att barn och andra ej behoriga personer inte vistas i narheten av vinschen.
Det ar forbjudet att dra laster i sidled ell er fran sidan. Undvik att lasten svanger fram och tillbaka.
- Kontrollera fore varje anvandning att stalvajern ar korrekt lindad pa trumman, med lamplig delning for vajerdiametern.

• Overskrid aldrig den maximilast som anges pa vinschen. Detta varde galler fore det varde som anges pa kroken.
  Lämna alltid minst fyra vajervarv pa trumman, for att undvika att belasta vajerfaset.
  Linda aldrig upp mer an 15 m kabel pa trumpan, det kan medfora risk for personskada ell ergendomsskada.
• Byt omedelbart ut vajern om den ar sliten ell skad. Anvand endast godkand utbytesvager fran behorig servicerepresentant.
• Kontrollera att alla brytare fungerar korrekt innan du anvander verktyget.
• Om vinschen stoppas under sänkning av last gör troghetsmomentet attlasten sjunker nagra centimeter after att vinschen stoppats. Detta ar helt normalt.

OBS!

Vinschmotorn har inget overlastskydd (for att undvika risk for ovantad start). Om vinschen inte kan lyta den avsedda lasten sku du darrfor inte forsoka ingen,utan lata motorn svalna.

Lämna alltid in elvinschen till en behörig elinstallator vid en auktoriserad verkstad om vinschen behöver repareras aller underhállas.

TEKNISKA DATA
Art.nr	229200		229400		334053
Lastkapacitet	100 kg	200 kg	200 kg	400 kg	400 kg
Lyfthöjd	12 m	6 m	12 m	6 m	12 m
Lyfthastighet	9 m/min	4,5 m/min	8 m/min	4 m/min	10 m/min
Vajerlängd	12 m-		12 m-		12 m-
Vajer diameter	3,0 mm		3,6 mm		5,0 mm
Brottgräns, vajer	≥ 500 kg		≥ 1000 kg		≥ 2000 kg
Intermittensfaktor (10 min)	20 %		20 %		20 %
Nätspänning	220–230 VAC 50 Hz		220–230 VAC 50 Hz		220–230 VAC 50 Hz
Motoreffekt	P1450 W		P1780 W		P11350 W

Den A-vägda Ijudtrycksnivá vid användarens arbetsstation ar lagre an 70 dB.

BESKRIVNING

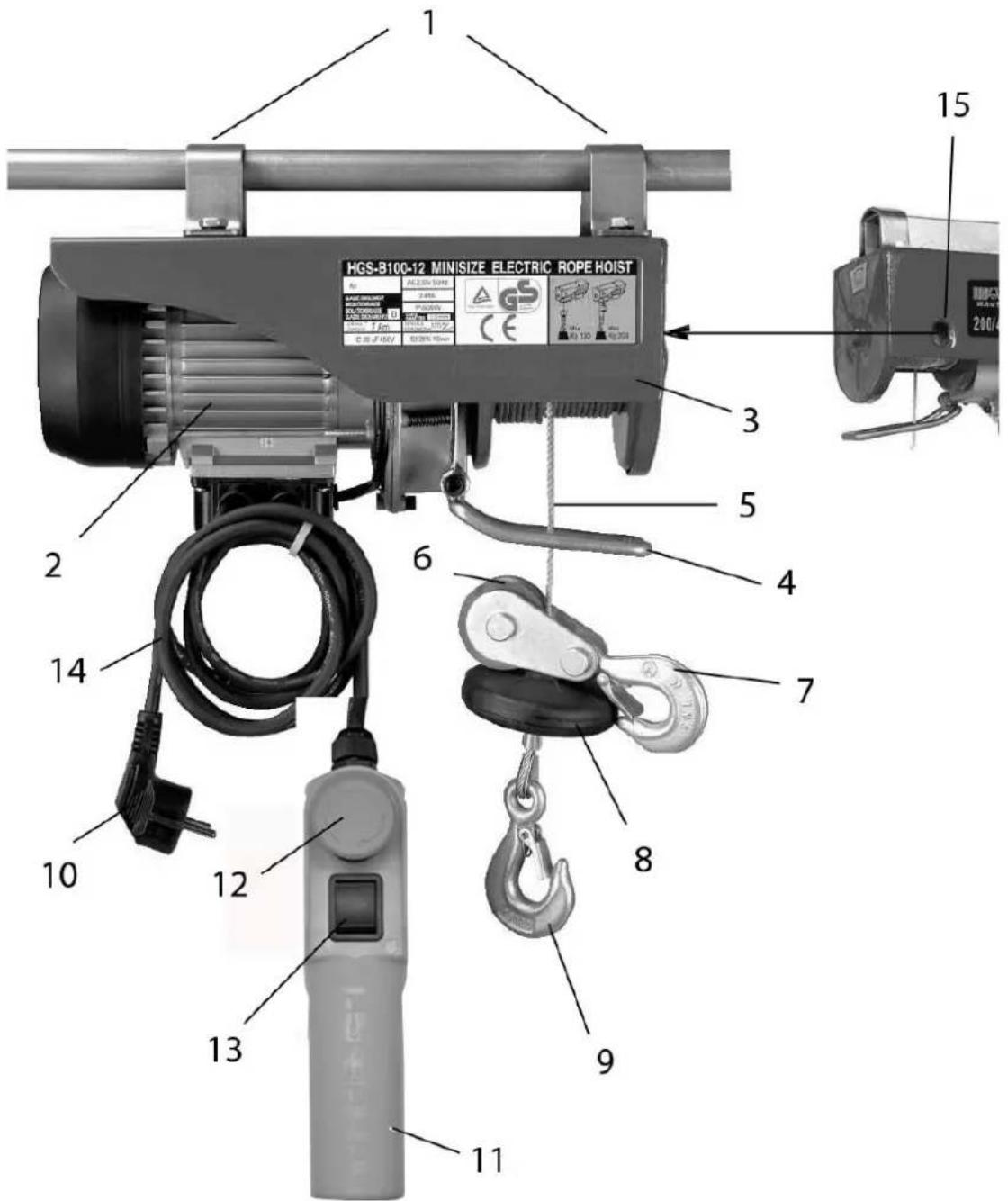

Apparatabeskrivning bild 1/2/3

1. Fästbyglar
2. Motor
3. Trumpma
4. Arm für automatisk stoppmekanism
5. Vajer
6. Brytskiva

7. Extrakrok

8. Frankopplingsvikt

9. Krok
10. Stickkontakt
11. Fjarrkontroll
12. Nöstropps-brytare
13. Trycknapp
14. Natsladd
15. Fasthal for krok

INSTALLATION

Vinschen ar utrustad med två fästbyglar (1) sa att den kan monteras pa ett rör. Bommens mätt maste stämma overens med fästbyglarnas mätt och maste dessutom kunna tala en dubbel nominell last. Vi rekommenderar att du tar kontakt med en kvalificerad tekniker.
- Samtiga skruvar maste dras at ordentlich. Innan vinschen anvands for Första gangen bör förankringen av bommen kontrolleras av en kvalificerad tekniker.
Anslut vinschen endast till jordade uttag som skyddas av jordfelsbrytare.
- Kontrollera att natspänningen på användningsstället motvarsar den markspänning som anges på typskylten.
Eventuell forlangningssladd maste uppfylla data i tabellen.

LÄNGD	TVÄRSNITTSAREA
Upp till 20 m	1,5 mm2
20 till 50 m	2,5 mm2

HANDHAVANDE

Användningsområde

Vinschen ar konstruerad for att lyfta och sakra laster vertikalt med max belastning enligt markskylt. Apparaten fär endast användas pa avsett satt. All annan använding anses som iced avsedd. Tillverkaren ansvarar inte for skador som uppstar pa grund av sadan använding, utan endast användaren.

Färe idrifttagning

• Alla som anvander vinschen maste lasigenom och se till att donne har forstatt braupsanvisingen innan man anvander vinschen.
  Användaren ske alltid använda maskinen enligt instruktionerna i bruksanvisingen.
  Vinschen ar inte dimensionerad for kontinuereg drift. Driftslaget ar: Intermittent drift utan att upstart paverkas.

Användning

Vinschen ske anvandas vid en omgivningstemperatur mellan 0^ och 40^ . Den relativ Luftfuktigheten ske ligga under 85% . Höjd over havet: max. 1000 m.
Anvand horselskydd nar vinschen anvands i en bullrig miljö ellr om den A-vagda ljudtrycksnivan ar hog vid anvandarens position.
Anvandaren ske lyfta lasten fran golvet med lagsta mojiga hastiget. Vajern ske vara spand narlasten lyfts upp.
Undvik att ge motorn korta pulser under langre tid.
- Försök inte att lyfta fast eller blockerad last.
Det ar forbjudet att dra laster i sidled ell er fran sidan. Undvik att lasten svanger fram och tillbaka.
Lämna inga hängande laster utan uppsikt om inga sakerhetsatgärder har tilltagits.
Sakerstall att lasten ar fast forankrad i kroken ell er i extrakroken om lyftblocket anvands. Hall alltid tillrackligt avstand till lasten och stalvajern.
- Kontrollera om nödstopps-brytaren (12) har tryckts in. Vrid runt den röda stoppknappen i medsols riktning for att regla upp den.
Tryck pa tryckknapp (13) for att lyfta lasten.
Tryck pa tryckknapp (13) for att sanka lasten.
Arm for automatisk stoppmekanism (4): Om den maximala lyfthoijden har nats, trycks armen (4) uppat av frankopplingsvikten (8). Därigenom aktiveras granslagesbrytaren varefterlasten inte kan lyftas langre.
Vinschen stannar om niedstopps-brytaren (12)trycks in.
Iett nodfall ska nodstopps-brytaren (12) genast tryckas in for att stoppa vinschen. Vinschen kan inte manovreras after att nodstopps-brytaren har tryckts in.

Lyftblocksfungtion

Vinschen ar utrustad med en brystkiva (6) och en extrakrok (7). Om denna utrustning anvands pa ratt satt kan vinschen lyfta den dubbla lasten. Montera brystkivan (6) och extrakroken (7) pa vajern enligt bilden oven. Den fast monterade kroken (9) maste hangas in i fasthalet (15).
- Lasten lyfts nu med hjälp av två stålvajrar. Vinschen kan därmed lyfta den dubbla lasten. OBS! Se maxlast märkt på märskylt.

UNDERHALL

OBS! Overtyga dig alltid om att maskinen inte ar kopplad till elnatet när du sca underhalla och varda maskinen.

Regelbunden kontroll skagoras after 100 cykler. En cykel motsvarar en uppat- och nedatkörning med last.
- Kontrollera regelbundet att motorstoppknappen och UPP-knuppen fungerar korrekt.

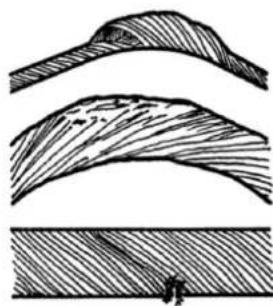

- Kontrollera regelbundet att vajern ar i gott skick. Byt vajern om den ar skadad. Se exempl pa bilden.
- Kontrollera regelbundet att granslagesbrytaren i vinschen fungerar pa ratt satt. Kontrollera pa foljande satt: När vajern har n att den maxima lyfthöjdenkommen armen till den automatiska stoppmekanismen (4) att aktiveras. Motorn (2) maste nu stanna (kontrollera utan last).
- Kontrollera att fästskruvarna for konsoler ár korrekt átdragna.
- Kontrolera regelbundet natsladden (14) och kabeln till fjarrkontrollen (11).
Smorj in stalvajern (5) och brytskivan (6) var 200:e cykel.
- Kontrollera var 1000:e cykel att skruvarna i fästbyglarna (1), vajerfabstets mutrar och brytskivan (6) i gott skick och ar val atdragna. Kontrollera samtidigt att krokarna ar i gott skick.
Vinschen ingar i mekanisk grupp M1. Livslängden for vinschen uppgar till ca 8000 cykler (exkl. slitagedelar). När vinschen har utfört 8000 cykler maste samtiga mekaniska delar kontrolleras och ses over.

Rengöring

Hall skyddsanordningarna, ventilationsoppningarna och motorkapan i sa damm- och smutsfritt skick som mojligt. Torka av maskinen med en ren duk ell er blas av den med tryckluft med svagt tryck.
- Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings-ller losningsmedel. Dessa kan skada maskinens plastdilar. Se till att inga vätskor,träger in i maskinens inre.

KOPPLINGSSCHEMA

Pos.	Benämning	Pos.	Benämning
1	Sexkantskruv	35	Plintkåpa
2	Fjäderbricka	36	Fäste
3	Planbricka	37	Fäste
4	Läsring	38	Säkerhetsbrytare
5	Stomme	39	Sladd
6	Fästplatta	40	Fäste
7	Transmissionsaxel	41	Kondensator
8	Säkerhetsbrytare	42	Handtag
g	Kugghjul	43	Nödstoppknapp
10	Kugghjul	44	Strömbrytare
11	Kugghjul	45	Stickpropp
12	Fästplatta	46	Låsmutter
13	Packning	47	Krokbricka
14	Strömbrytarkåpa	48	Sexkantskruv
15	Trumaxel	49	Sexkantskruv
16	Lager	50	Vajerskivoxel
17	Sexkantskruv med kullrig skalle	51	Sidostycke
18	Växellådshus	52	Vajerskiva
19	Fjäderbricka	53	Kugghjul
20	Planbricka	54	Plattkil
21	Kugghjul	55	Pinjong
22	Packning	56	Lager
23	Frontkåpa	57	Sexkantskruv med kullrig skalle
24	Lager	58	Stoppram
25	Motor	59	Krok
26	Rotor	60	Kaus
27	Bromsfjäder	61	Vajer
28	Bromsskiva	62	Block
29	Bakstycke	63	Aluminiumräör
30	Fläkthjul	64	Vajertrumma
31	Fläktkåpa	65	Kil
32	Sexkantskruv	66	Bussning
33	Plintbox	67	Lager
34	Plintblock
