Produkttyp	Elektrisk vinsch
Märke	Hamron
Modell	229400
Lastkapacitet	200 kg
Lyfthöjd	6 m
Lyfthastighet	4,5 m/min
Kabellängd	12 m
Kabeldiameter	3,6 mm
Kabelns brottgräns	≥ 1000 kg
Intermittensfaktor	20 % (över 10 min)
Matningsspänning	220–230 V ~ 50 Hz
Motoreffekt	1780 W
Ljudtrycksnivå	< 70 dB(A)
Rekommenderat elsystemskydd	Jordfelsbrytare
Styrtyp	Trådbunden fjärrkontroll med nödstopp
Funktioner	Lyfta / Sänka, nödstopp, automatisk ändlägesbrytare
Inbyggd lins	Ja, möjliggör dubblerad lastkapacitet
Avsedd användning	Endast vertikal lyftning av laster
Regelbundet underhåll	Smörj kabel och lins var 200:e cykel, kontrollera fästen var 100:e cykel
Beräknad livslängd	Cirka 8000 cykler (klass M1)

Vanliga frågor - 229400 Hamron

Vad är den maximala lastkapaciteten för vinschen Hamron 229400?

Den maximala lastkapaciteten är 200 kg. Överskrid aldrig denna last som anges på märkplåten.

Kan jag använda vinschen för att lyfta människor?

Nej, det är strängt förbjudet att lyfta människor eller djur. Vinschen är endast avsedd för vertikal lyftning av laster.

Hur använder jag linsen för att dubbla kapaciteten?

Montera linsen (6) och den extra kroken (7) på kabeln som visas. Den fasta kroken måste hängas i monteringshålet. På så sätt kan vinschen lyfta upp till 400 kg. Se märkplåten.

Vad gör jag om vinschen inte lyfter lasten?

Det innebär att lasten överstiger kapaciteten eller att motorn är överbelastad. Tryck inte längre på UP-knappen och låt motorn svalna. Kontrollera lasten och anslutningarna.

Hur underhåller jag vinschen?

Smörj kabeln och linsen var 200:e cykel. Kontrollera fästskruvar, kabelns skick och nödstoppets funktion var 100:e cykel. Byt ut kabeln om den är skadad.

Vad är intermittensfaktorn?

Intermittensfaktorn är 20 % över en 10-minuterscykel. Det innebär att vinschen inte får köras kontinuerligt i mer än 2 minuter på 10 för att undvika överhettning.

Hur installerar jag vinschen?

Vinschen monteras på en stång med hjälp av monteringsbyglarna. Se till att stången bär dubbla den nominella lasten. Låt en kvalificerad tekniker kontrollera förankringen. Anslut till ett jordat uttag med jordfelsbrytare.

Kan jag använda vinschen i regn?

Nej, använd inte vinschen i regn eller i aggressiv miljö. Den ska användas vid temperatur mellan 0°C och 40°C och relativ luftfuktighet under 85 %.

Hur byter jag stålkabeln?

Använd endast en godkänd ersättningskabel med diameter 3,6 mm. Byt omedelbart om den är sliten eller skadad. Lämna alltid minst fyra varv på trumman.

Vad gör jag i en nödsituation?

Tryck omedelbart in nödstoppsbrytaren (röd knapp) för att stoppa vinschen. Vrid den medurs för att återställa efter att problemet lösts.

BRUKSANVISNING 229400 Hamron

SV - Bruksanvisning för elvinsch

Bruksanvisning i original

NO - Bruksanvisning for elvinsj

Kasserad produkt ska återvinnas enligt gällande bestämmelser.

Verne om miljøet!

Rätten till ändringar förbehålles.

För senaste version av bruksanvisningen se www.jula.com

Med forbehold om endringer.

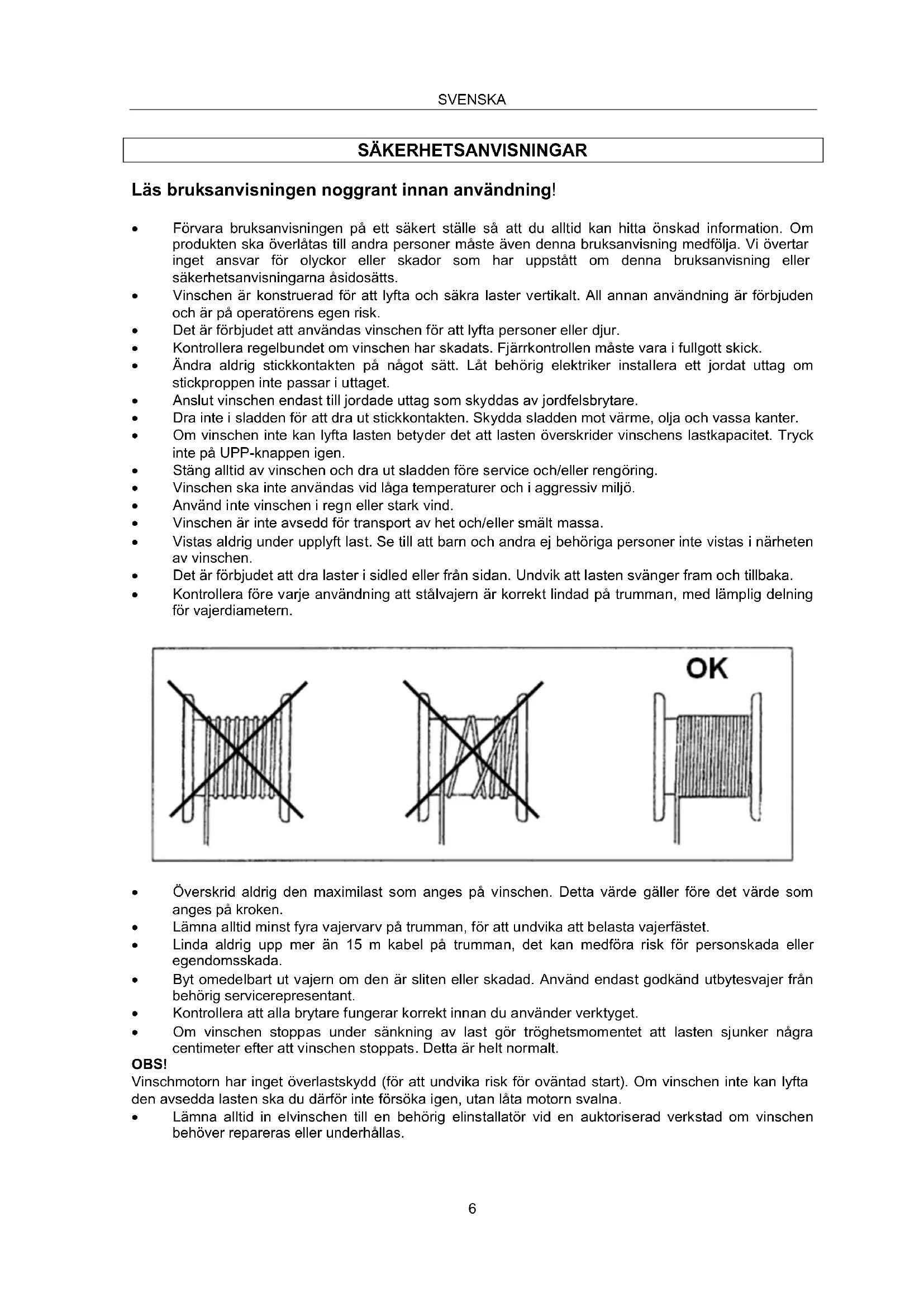

Läs bruksanvisningen noggrant innan användning!

• Förvara bruksanvisningen på ett säkert ställe så att du alltid kan hitta önskad information. Om produkten ska överlåtas till andra personer måste även denna bruksanvisning medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
• Vinschen är konstruerad för att lyfta och säkra laster vertikalt. All annan användning är förbjuden och är på operatörens egen risk.
• Det är förbjudet att användas vinschen för att lyfta personer eller djur.
• Kontrollera regelbundet om vinschen har skadats. Fjärrkontrollen måste vara i fullgott skick.
• Ändra aldrig stickkontakten på något sätt. Låt behörig elektriker installera ett jordat uttag om stickproppen inte passar i uttaget.
  • Anslut vinschen endast till jordade uttag som skyddas av jordfelsbrytare.
• Dra inte i sladden för att dra ut stickkontakten. Skydda sladden mot värme, olja och vassa kanter.
• Om vinschen inte kan lyfta lasten betyder det att lasten överskrider vinschens lastkapacitet. Tryck inte på UPP-knappen igen.
  • Stäng alltid av vinschen och dra ut sladden före service och/eller rengöring.
  • Vinschen ska inte användas vid låga temperaturer och i aggressiv miljö.
  • Använd inte vinschen i regn eller stark vind.
  • Vinschen är inte avsedd för transport av het och/eller smält massa.
• Vistas aldrig under upplyft last. Se till att barn och andra ej behöriga personer inte vistas i närheten av vinschen.
• Det är förbjudet att dra laster i sidled eller från sidan. Undvik att lasten svänger fram och tillbaka.
• Kontrollera före varje användning att stålvajern är korrekt lindad på trumman, med lämplig delning för vajerdiametern.

• Överskrid aldrig den maximilast som anges på vinschen. Detta värde gäller före det värde som anges på kroken.
  • Lämna alltid minst fyra vajervarv på trumman, för att undvika att belasta vajerfästet.
• Linda aldrig upp mer än 15 m kabel på trumman, det kan medföra risk för personskada eller egendomsskada.
• Byt omedelbart ut vajern om den är sliten eller skadad. Använd endast godkänd utbytesvajer från behörig servicerepresentant.
• Kontrollera att alla brytare fungerar korrekt innan du använder verktyget.
• Om vinschen stoppas under sänkning av last gör tröghetsmomentet att lasten sjunker några centimeter efter att vinschen stoppats. Detta är helt normalt.

OBS!

Vinschmotorn har inget överlastskydd (för att undvika risk för oväntad start). Om vinschen inte kan lyfta den avsedda lasten ska du därför inte försöka igen, utan låta motorn svalna.

- Lämna alltid in elvinschen till en behörig elinstallatör vid en auktoriserad verkstad om vinschen behöver repareras eller underhållas.

TEKNISKA DATA

Art.nr	229200		229400		334053
Lastkapacitet	100 kg	200 kg	200 kg	400 kg	400 kg	800 kg
Lyfthöjd	12 m	6 m	12 m	6 m	12 m	6 m
Lyfthastighet	9 m/min	4,5 m/min	8 m/min	4 m/min	10 m/min	5 m/min
Vajerlängd	12 m-		12 m-		12 m-
Vajerdiameter	3,0 mm		3,6 mm		5,0 mm
Brottgräns, vajer	≥ 500 kg		≥ 1000 kg		≥ 2000 kg
Intermittensfaktor(10 min)	20 %		20 %		20 %
Nätspänning	220–230 VAC 50 Hz		220–230 VAC 50 Hz		220–230 VAC 50 Hz
Motoreffekt	P_1 450 W		P_1 780 W		P_1 1350 W

Den A-vägda ljudtrycksnivå vid användarens arbetsstation är lägre än 70 dB.

BESKRIVNING

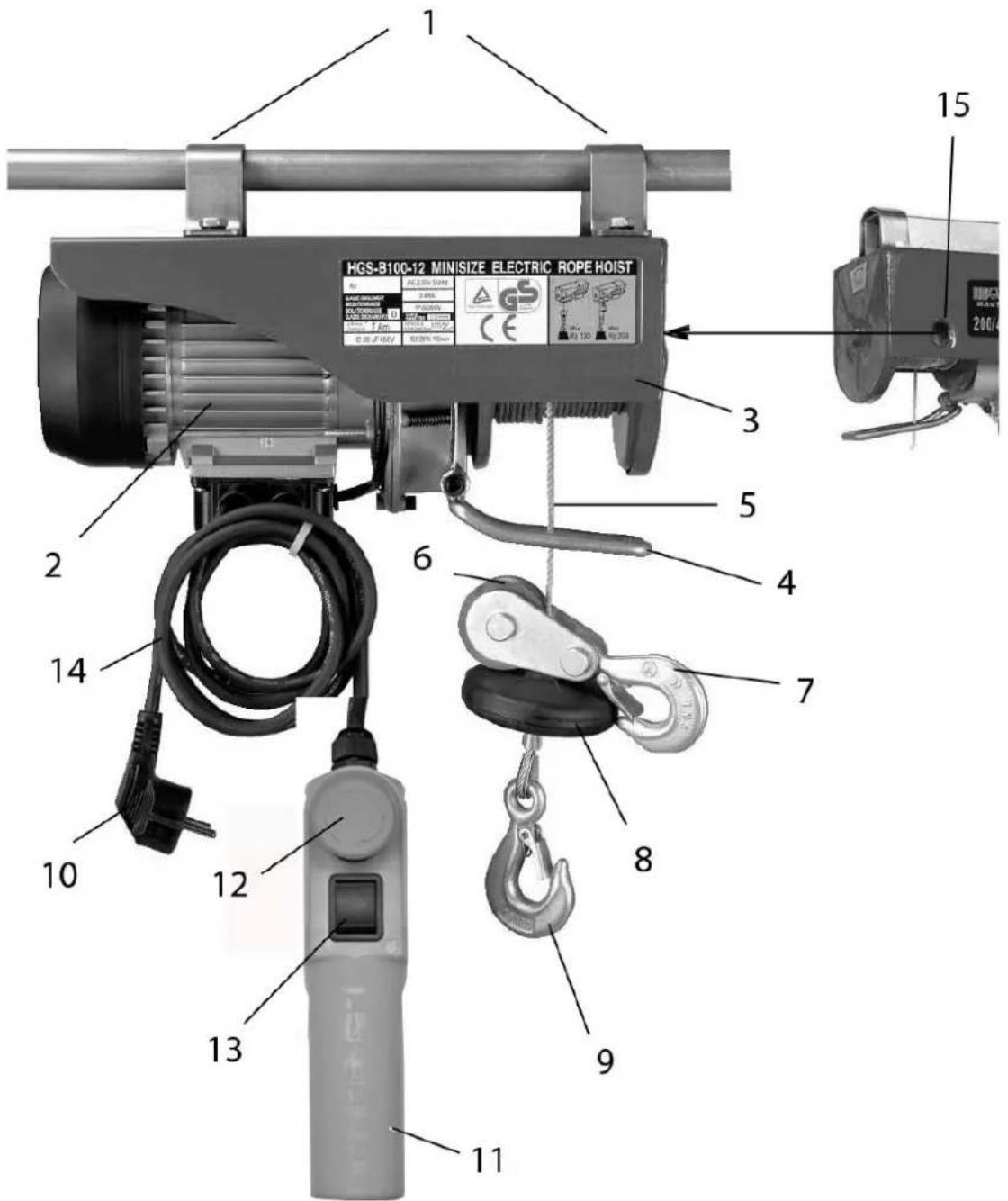

Apparatbeskrivning bild 1 / 2 / 3

1. Fästbyglar
2. Motor
3. Trumma
4. Arm för automatisk stoppmekanism
5. Vajer
6. Brytskiva

7. Extrakrok

8. Frånkopplingsvikt

9. Krok
10. Stickkontakt
11. Fjärrkontroll
12. Nödstopps-brytare
13. Tryckknapp
14. Nätsladd
15. Fästhål för krok

INSTALLATION

• Vinschen är utrustad med två fästbyglar (1) så att den kan monteras på ett rör. Bommens mått måste stämma överens med fästbyglarnas mått och måste dessutom kunna tåla en dubbel nominell last. Vi rekommenderar att du tar kontakt med en kvalificerad tekniker.
• Samtliga skruvar måste dras åt ordentligt. Innan vinschen används för första gången bör förankringen av bommen kontrolleras av en kvalificerad tekniker.
  • Anslut vinschen endast till jordade uttag som skyddas av jordfelsbrytare.
• Kontrollera att nätspänningen på användningsstället motsvarar den märkspänning som anges på typskylten.
• Eventuell förlängningssladd måste uppfylla data i tabellen.

LÄNGD	TVÄRSNITTSAREA
Upp till 20 m	1,5 mm^2
20 till 50 m	2,5 mm^2

HANDHAVANDE

Användningsområde

Vinschen är konstruerad för att lyfta och säkra laster vertikalt med max belastning enligt märkskylt. Apparaten får endast användas på avsett sätt. All annan användning anses som icke avsedd. Tillverkaren ansvarar inte för skador som uppstår på grund av sådan användning, utan endast användaren.

Före idrifttagning

• Alla som använder vinschen måste läs igenom och se till att denne har förstått bruksanvisningen innan man använder vinschen.
  • Användaren ska alltid använda maskinen enligt instruktionerna i bruksanvisningen.
• Vinschen är inte dimensionerad för kontinuerlig drift. Driftslaget är: Intermittent drift utan att uppstart påverkas.

Användning

• Vinschen ska användas vid en omgivningstemperatur mellan 0°C och 40°C. Den relativa luftfuktigheten ska ligga under 85 %. Höjd över havet: max. 1 000 m.
• Använd hörselskydd när vinschen används i en bullrig miljö eller om den A-vägda ljudtrycksnivån är hög vid användarens position.
• Användaren ska lyfta lasten från golvet med lägsta möjliga hastighet. Vajern ska vara spänd när lasten lyfts upp.
• Undvik att ge motorn korta pulser under längre tid.

- Försök inte att lyfta fast eller blockerad last.

- Det är förbjudet att dra laster i sidled eller från sidan. Undvik att lasten svänger fram och tillbaka.

• Lämna inga hängande laster utan uppsikt om inga säkerhetsåtgärder har tilltagits.

- Säkerställ att lasten är fast förankrad i kroken eller i extrakroken om lyftblocket används. Håll alltid tillräckligt avständ till lasten och stålvajern.

- Kontrollera om nödstopps-brytaren (12) har tryckts in. Vrid runt den röda stoppknappen i medsols riktning för att regla upp den.

- Tryck på tryckknapp ▲ (13) för att lyfta lasten.

• Tryck på tryckknapp ▼ (13) för att sänka lasten.

- Arm för automatisk stoppmekanism (4): Om den maximala lyfthöjden har nätts, trycks armen (4) uppåt av fränkopplingsvikten (8). Därigenom aktiveras gränslägesbrytaren varefter lasten inte kan lyftas längre.

• Vinschen stannar om nödstopps-brytaren (12) trycks in.

- I ett nödfall ska nödstopps-brytaren (12) genast tryckas in för att stoppa vinschen. Vinschen kan inte manövreras efter att nödstopps-brytaren har tryckts in.

Lyftblocksfunktion

• Vinschen är utrustad med en brytskiva (6) och en extrakrok (7). Om denna utrustning används på rätt sätt kan vinschen lyfta den dubbla lasten. Montera brytskivan (6) och extrakroken (7) på vajern enligt bilden ovan. Den fast monterade kroken (9) måste hängas in i fästhålet (15).
• Lasten lyfts nu med hjälp av två stålvajrar. Vinschen kan därmed lyfta den dubbla lasten. OBS! Se maxlast märkt på märkskylt.

UNDERHÅLL

OBS! Övertyga dig alltid om att maskinen inte är kopplad till elnätet när du ska underhålla och värda maskinen.

• Regelbunden kontroll ska göras efter 100 cykler. En cykel motsvarar en uppåt- och nedätkörning med last.
• Kontrollera regelbundet att motorstoppknappen och UPP-knappen fungerar korrekt.
• Kontrollera regelbundet att vajern är i gott skick. Byt vajern om den är skadad. Se exempel på bilden.
• Kontrollera regelbundet att gränslägesbrytaren i vinschen fungerar på rätt sätt. Kontrollera på följande sätt: När vajern har nått den maximala lyfthöjden kommer armen till den automatiska stoppmekanismen (4) att aktiveras. Motorn (2) måste nu stanna (kontrollera utan last).

- Kontrollera att fästskruvarna för konsoler är korrekt åtdragna.

- Kontrollera regelbundet nätsladden (14) och kabeln till fjärrkontrollen (11).

- Smörj in stålvajern (5) och brytskivan (6) var 200:e cykel.

- Kontrollera var 1000:e cykel att skruvarna i fästbyglarna (1), vajerfästets muttrar och brytskivan (6) i gott skick och är väl åtdragna. Kontrollera samtidigt att krokarna är i gott skick.

- Vinschen ingår i mekanisk grupp M1. Livslängden för vinschen uppgår till ca 8000 cykler (exkl. slitagedelar). När vinschen har utfört 8000 cykler måste samtliga mekaniska delar kontrolleras och ses över.

Rengöring

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

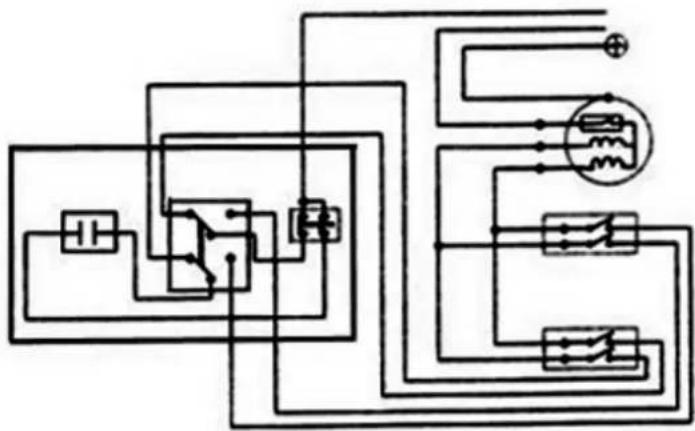

KOPPLINGSSCHEMA

Pos.	Benämning	Pos.	Benämning
1	Sexkantskruv	35	Plintkåpa
2	Fjäderbricka	36	Fäste
3	Planbricka	37	Fäste
4	Låsring	38	Säkerhetsbrytare
5	Stomme	39	Sladd
6	Fästplatta	40	Fäste
7	Transmissionsaxel	41	Kondensator
8	Säkerhetsbrytare	42	Handtag
g	Kugghjul	43	Nödstoppknapp
10	Kugghjul	44	Strömbrytare
11	Kugghjul	45	Stickpropp
12	Fästplatta	46	Låsmutter
13	Packning	47	Krokbricka
14	Strömbrytarkåpa	48	Sexkantskruv
15	Trumaxel	49	Sexkantskruv
16	Lager	50	Vajerskivaxel
17	Sexkantskruv med kullrig skulle	51	Sidostycke
18	Växellådshus	52	Vajerskiva
19	Fjäderbricka	53	Kugghjul
20	Planbricka	54	Plattkil
21	Kugghjul	55	Pinjong
22	Packning	56	Lager
23	Frontkåpa	57	Sexkantskruv med kullrig skulle
24	Lager	58	Stoppram
25	Motor	59	Krok
26	Rotor	60	Kaus
27	Bromsfjäder	61	Vajer
28	Bromsskiva	62	Block
29	Bakstycke	63	Aluminiumrör
30	Fläkthjul	64	Vajertrumma
31	Fläktkåpa	65	Kil
32	Sexkantskruv	66	Bussning
33	Plintbox	67	Lager
34	Plintblock
