| Typ produktu | Wciągarka elektryczna |
| Marka i model | Hamron 334053 |
| Maksymalna nośność | 200 kg |
| Maksymalna wysokość podnoszenia | 12 m |
| Długość liny | 12 m |
| Średnica liny | 3,6 mm |
| Prędkość podnoszenia | 8 m/min |
| Zasilanie elektryczne | 220–230 V AC, 50 Hz |
| Moc silnika | 1350 W |
| Współczynnik pracy przerywanej (10 min) | 20 % |
| Poziom ciśnienia akustycznego | Poniżej 70 dB(A) |
| Temperatura otoczenia podczas pracy | 0°C do 40°C |
| Wilgotność względna | Poniżej 85 % |
| Maksymalna wysokość użytkowania | 1 000 m |
| Tryby pracy | Podnoszenie i opuszczanie, zatrzymanie awaryjne, automatyczne wyłączanie krańcowe |
| Funkcja krążka linowego | Umożliwia podnoszenie podwójnego obciążenia nominalnego |
| Materiał liny | Stal |
| Montaż | Montaż na belce lub rurze za pomocą uchwytów mocujących (niedostarczone) |
| Konserwacja i czyszczenie | Smaruj linę i krążek co 200 cykli; regularnie sprawdzaj linę, przełączniki, śruby i przewód zasilający |
| Części zamienne i możliwość naprawy | Naprawy mogą być wykonywane tylko przez autoryzowany warsztat; linę zastępczą należy zatwierdzić |
| Informacje ogólne | Przed użyciem dokładnie przeczytaj instrukcję; nie podnoś ludzi ani zwierząt |
Często zadawane pytania - 334053 Hamron
Pytania użytkowników dotyczące 334053 Hamron
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wciągarka elektryczna w formacie PDF za darmo! Znajdź swoją instrukcję 334053 - Hamron i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 334053 marki Hamron.
INSTRUKCJA OBSŁUGI 334053 Hamron
PL - Instrukija obstugi wciagarki elektrycznej
Thumacenzie oryginalnej instrukcji
Zuzyty produkt naleź poddac recyklingowy zgodnia z obowiazujacymi przyepisami.
Z zastrzeżeniem prawa dozmian.
Najnowsza wersja instrukcji obstugi znajduje sie na www.jula.com

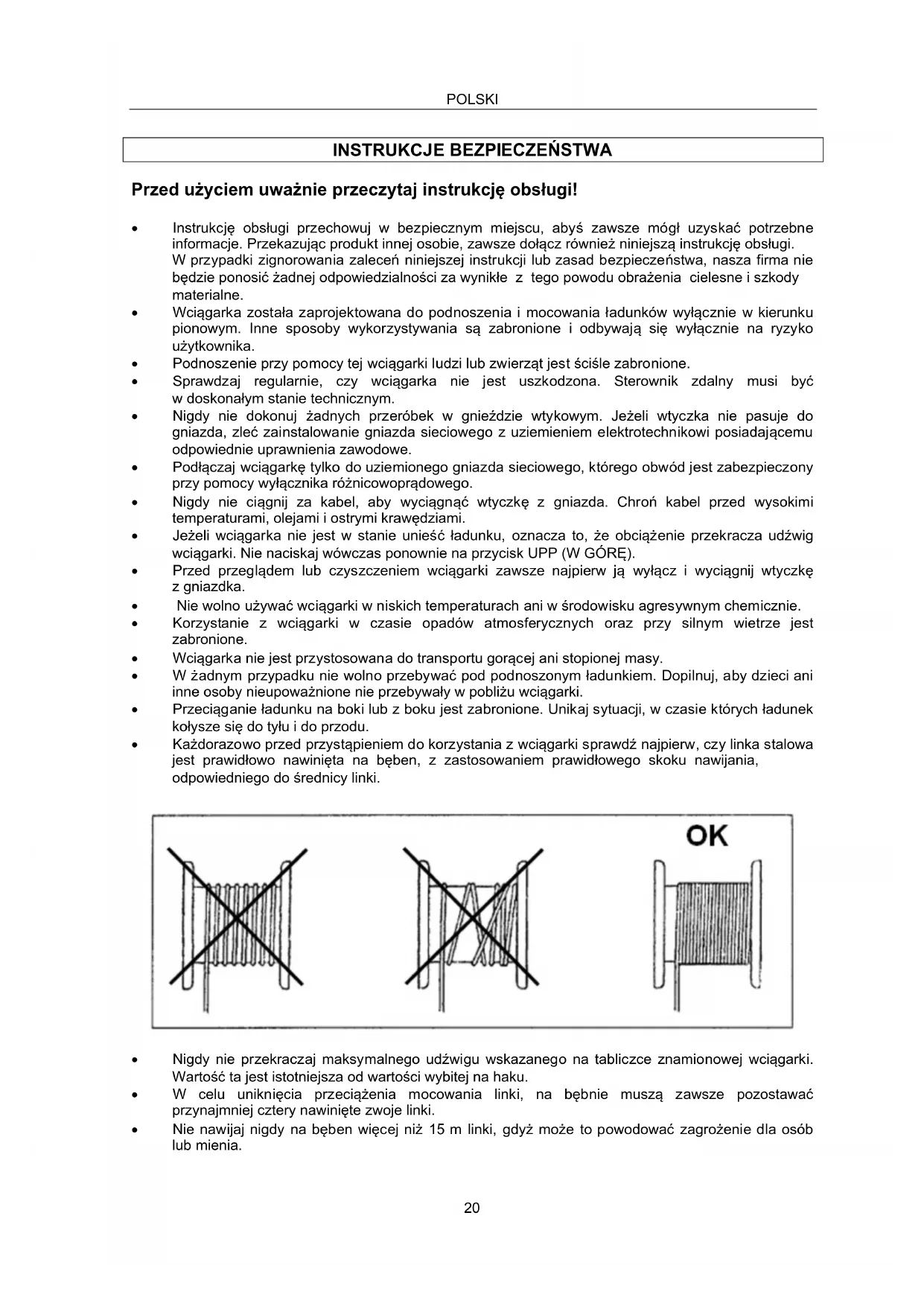

Przed uzyciem uwaznie przyczytaj instrukcje obslugi!
- Instrukcje obslugi przechowuj w bezpiecznym.), abys zawsze mogl uzyskać potrzebne informacja. Przekazujuk produkt内在ej osobie, zawsze dołacz rownież niniejsza instrukcje obsslugi.
W przypadki zignoromania zalecen niniejszej instrukcji lub zaad bezpieczentwa, nasza firmaNie bedzie ponosićźadnej odpowiedzialnosci zawynikle z tego powodu obrażenia cielesne i szkody materialne.
Wciagarka zostala zaprojectowana do podnoszenia i mocowania ladunkow wylacznie w kierunku pionowym. Inne sposoby wykorystwyania są zabronione i odbywaja sie wylacznie na ryzyko uzytkownika.
Podnoszenie przy pomocy tej wciagarki ludzi lub zwierzat jest scisle zabronione.
Sprawdzaj regularnie,czy wciagarka nie jest uszkodzona. Sterownik zdalny musi byc w doskonalym stanie technicznym.
Nigdy nie dokonuj zadnych przerobek w gnieździe wtykowym. Jeźeli wyczka nie pasuje do gniazda, zleć zaintalowanie gniazda sieciowej z uziemieniem elektrotechnikowy posiadąćemu odpowiednie uprawniena zawatodowe.
Podlaczaj wciagarky tylko do uziemionego gniazda sieciowego, ktorego obwod jest zabezpieczony przy pomocy wylacznika roznicowopradowego. - Nigdy nie ciagnij za kabel, aby wciagnac wyczke z gniazda. Chron kabel przyd wysokim temperaturami, olejami i ostrymi krawedziami.
- Jeżeli wciagarka nie jest w stanie uniesć ladunku, oznacza to, ze obciañenie przyekracza udźwigs wciagarki. Nie nacistkówczas ponownie na przycisk UPP (W GÖRE).
- Przed przygladem lub czyszczeniem wciagarki zawsze najpierw ja wyłacz i wycnij wtyczke z gniaźdka.
- Nie wolno uzywac wciagarki w niskich temperaturach ani w srodowisku agresywnym chemicznie.
- Korzystanie z wciagarki w czasie opadów atmosferycznych oraz przy silnym wietrze jest zabronione.
Wciagarka nie jest przystosowana do transportu goracej ani stopionej masy.
W zadnym przypadku nie wolno przybeywac pod podnoszonym ladunkiem. Dopilnuj, aby przycie ani innate osobyNieupowaznione nie przybeywaly w povlizu wciagarki.
Przeciaganie ladunku na boki lub z boku jest zabronione. Unikaj sytuacji, w czasie ktorych ladunek koysze sie do tyu i do przyodu. - Kaźdorazowo przydzypystapieniem do korzystania z wciągarki sprawdź najpierw,czy linka stalowa jest prawidłowowo nawinieta na:beben, z zastosowaniem prawidłowego skoku nawijania, odpowiedniago do srednicy linki.
Nigdy nie przykraczaj maksymalnego udzwigu wskazanego na tabliczce znamionowej wciagarki. Wartość ta jest istotniejsza od wartość wybitej na haku.
W celu unikniecia przeciagenia mocowania linki, na bebnie musza zawsze pozostawac przyznajmniej cztery nawiniete zwoje linki.
- Nie nawijaj nigdy na buben wiecej niz 15 m linki, gdyz moze to powodowac zagrozenie dla osob lub menia.
- Uszkodzona lub zuzyta linke niedwocznie wymień na nowa. Przy wymianie stosuj wyłacznie atestowane linki, do nabycia u autoryzowanych dystrybutorów.
- Przed rozpoczeciem uzywania urzadzenia sprawdź najpierw,czy wszystkie przy.§uczniki fungcjonuja prawidlowo.
W przypadku zatrzymania wciagarki podczas opuszczania ladunku, podwieszony ladunek obniwy sie jesteczze o kilka centymétrów po zatrzymaniu wciagarki w zwiazku z momem bezwadnosci. jest to zupeñie normalne zjawisko.
UWAGA! Silnik wciagarki nie jest wyposaźony w zabezpieczenie przyciwprȩciążeniowe (w celu uniknięcia niedoczekiwanego uruchomienia). Jeźeli wciagarka nie sącie podnieść ladunku o masieNieprzekraczącej jej udźwigu, nie probuj wymuszać podnoszenia lecz odkzechaj na ochlodzenia sie silnika.
W przypadku koniecznosci wykonania czynnosci naprawczych lub konserwacyjnych, zawszpeżeka wciagarke kompetentnemu elektrotechnikowy w autoryzowanym zak;lady naprawczym.
| DANE TECHNICZE | |||||
| Nr art. | 229200 | 229400 | 334053 | ||
| Udźwig | 100 kg | 200 kg | 200 kg | 400 kg | 400 kg |
| Wysokość podnoszenia | 12 m | 6 m | 12 m | 6 m | 12 m |
| Prȩdkość podnoszenia | 9 m/min | 4,5 m/min | 8 m/min | 4 m/min | 10 m/min |
| Długosity linki | do 12 m | do12 m | do12 m | ||
| Średnica linki | 3,0 mm | 3,6 mm | 5,0 mm | ||
| Obćzenia graniczne powodujace zerwanie linki | ≥ 500 kg | ≥ 1000 kg | ≥ 2000 kg | ||
| Współczynnik pracy przyzywniej (10 min) | 20 % | 20 % | 20 % | ||
| Zasilanie | prȩd przysemienny 220-230 VAC 50 Hz | prȩd przysemienny 220-230 VAC 50 Hz | prȩd przysemienny 220-230 VAC 50 Hz | ||
| Moc silnika | P1450 W | P1780 W | P11350 W | ||
Poziom cijsnienia akustycznégo skorygowany wg krzywej A jest na stanowisku pracy uzytkownika poniżej 70 dB(A).
OPIS
Opis urzadzenia, rys. 1/2/3
- Strzemiona mocujace
- Silnik
- Beben
- Ramie automatycznémechanizmu stopujuçego
- Linka
- Tarczka roźćczajęc
-
Hak dodatkowy
-
Tarczka roźćczajęc
- Hak
- Wtyczka
- Sterownik zdalny
- Wylacznik awaryjny
- Przycisk
- Kabel sieciowy
- Otwór do mocowania haka
MONTAZ
Wciagarka jest wyposażona w dwa strzemiona mocujuce (1), a zatem,noza zamocować na hurze. Wymiary wsięgnika musza byc zgodne z wymiarami strzemion do mocowania a ponadto nosnosć wsięgnika musi byc przyznajmiej rowna dwukrotnosci obciȩzenia nominalné. Zalecamy, aby w tym celu skont⁺tawac sie z wykalifikowanym technikiem.
Wszystkie połaczenia strubowe musza zostac mocno dokrecone. Przed pierwszym uruchomieniem wciagarki, zakotwienie wsięgnika winno byc sprawdzone przy wykwalifikowanego technika.
- Podłuczaj wciągäre wyłącznia do uziemionego gniażda sieciowego, krórego obwód jest zabezpieczony przy pomocy wyłącznika roźnicowoprudowej.
Sprawdz,czynapiecie sieciowe w meijscu uzytkowania wciagarki odpowiada napieciu znamionowemu podanemu na tabliczce znamionowej urzadzenia.
Ewertualny przydłuczacz musi speltniac wymagania zestawione w ponijszej tabeli.
| DŁUGOŚC | PRZEKROJ |
| Do 20 m | 1,5 mm2. |
| od 20 do 50 m | 2,5 mm2. |
OBSLUGA
Zakres uzytkowania
Wciagarka zostafa zaprojectowana do podnoszenia i mocowania ladunkow wylicznie w kierunku pionowym, z maksymalnym obciazieniem podanym na tabliczce znamionowej.
Z urzadzenia nalezy korzystac wylicznie zgodnie z przyznaczeniem. Kaźdy inny rodzaj uzytkowania uwaźany jest za niedzgodny z przyznaczeniem. Za szkody winikajace z takiego uzytkowania nie odpowiada producent, lecz wylicznie uzytkownik.
Przed Rozpoczeciem uzytkowania
- Przed przystapieniem do korzystania z wciagarki, wszyscy uzytkownicy musza uwaznie przyczycatrix nimiejsza instrukcje obslugi i upewnic sie, ze dobrze ja zrozumieli.
Uzytkownik musi zawsze poslugiwac sie urzadzeniem zgodnie z zaleceniami zwartymi w instrukcji obstugi.
Wciagarka nie jest zaprojektowana do pracy ciaglej. Tryb roboczny jest nastepujacy: Praca przyrwana bez samoczynnego wznowenia pracy.
Sposob uzycia
Wciagarke moza uzytkowac w temperaturze otoczenia w przyedziale pomiedzy 0^ a 40^ . Wilgotnosc wzgladna nie powinna przyekracza 85%. Wysokość nad poziemem morza: maks. 1000 m.
- Jeżeli wciągarka jest uzytkowana w hałasliwym otoczeniu lub jeder poziom ciasnienia akustycznégo, skorygowany wg krzywej A przy stanowisku przy uzytkownika;będzie zbyt wysocki, wówczas naleź stosowej ochronniki sąchu.
Podnoszenie ladunku z podloza nalezy Rozpoczyna c przywie jak najnizsza prędkosci. Podczas podnoszenia linka powinna byc naprzejona.
Unikać krótkich impulsów startowych silnika przyez dluszcy czas.
- Nie wolno podnosić zamocowanego odadunku w razie jeu zablokOWANIA.
Zabrania sie przyciagania ladunku na boki lub z boku. Unikaj sytuacji, w czasie ktorych ladunek kolysze sie w tyi w przyod.
- Jeżeli nie podejmiesz innych zabezmieczne, nie wolno nigdy pozostawiać podwieszonego ludunku bez nadzoru.
Nalezy zapewnic zabezmieczene iadunku na haku a w razie uzycia bedzie krzka linowego, ronniez na haku dodatkowym. Zachowuj zawsze bezpieczna odlegosc od tadunku i linki stalowej.
Sprawdź przy nie zostaw wciśniety wymiarcznik awaryjny (12). W celu odkłowania czerwonego wyymiarcznika awaryjngo, przykres go w kierunku zgodnym z ruchem wskazowek zegara.
- Aby podnieszćladunek, naciśnij przyczisk▲ (13).
- Aby opuscić Ładunek, naciśnij przyczisk (13).
Rami automatycznémechanizmu stopujacego (4): Po osiagnieciu przyze ladunek maksymalnej wysokość podnoszenia, rami (4) zestaje nacijsne w goe przyze tarczke roźaczajęc (8). W ten sposob uaktywniony zostaje wyłacznik krańcy, co powoduje, ze dalsze podnoszenia ladunku zostaje wstrzymane.
- Po naciśću wyłacznika awaryjego (12), ruch wciągarki zostaje wstrzymany.
W razie koniecznosci natychmiastowego zatrzymania ruchu wciagarki nalezy nacinac wylicznik awaryjny (12). Po naciśću wylicznika awaryjngo, dalsze sterowanie pracag wciagarki jest niemozliwe.
Dzialanie bloczka linowego
Wciagarka jest wyposażona w tarczke roźćzajęc (6) oraz w hak dodatkowy (7). Jeźeli oprzyrzadowanie to bedzie wykorystwyane w prawidłowys spośb, wciagarka sąze podniaść dwukrotniecieźysz odunek. Tarcź roźćzajęc (6) oraz hak dodatkowy (7) nały załoźć na linke wciagarki w spośb przyxDawiony na rysunku. Montowany na statehak (9) nały zawiesić na uchwycie mocującym (15).
Nastepnie ladunek jest podnoszony na dwoch linkach stalowych. W ten sposob wciagarka要去 podniaśc dwukrotniecieźsy ladunek.UWAGA!Nalezy przyestrzegać maksymalnégo obciazenia dopuszczalnégo wskazanego na tablicze znamionowej.
KONSERWACJA
UWAGA! Przed przystapieniem do wykonywania prac konserwacyjnych i pielegnacyjnych, sprawdz zawsze,czy maszyna nie jest podłoczona do sieci elektrycznej.
- Po wykonaniu 100 cykli podnoszenia i opuszczania ladunku zawsze nalezy dokonać generalnéo przygladu urzędzenia. Jeden cykl roboczyny odomwiada jedernej operaggi podnoszenia i opuszczania ladunku.
- Sprawdzaj regularnie,czy wylącznik silnika oraz przycisk ruchu wciagarki w gore (UPP) dzialaja prawidtowo.
- Regularnie sprawdzaj,czy kabel sieciowy jest w nalezytym stanie technicznym. W przypadku uszkodzenia linki wymien ja na nowa. Patrz przyklady przyedstawione na ilustraci.
- Regularnie sprawdzaj,czy wylucznik krancowy wciagarki dziala prawidlowo. Kontrole przypegowadzaj w nastepujacy sposob: W momencie osiagniecia przyze linke maksymalnej wysokość podnoszenia,ramie wyluczajace powinno uaktywnic automatyczny mechanizm wyluczajacy (4).W tym momencie silnik (2) musi sie zatrzymać (sprawdź to bez ludunku).
Sprawdź,czyśruby mocujuce uchwyty są prawidlowo dokrecone.
Regularnie sprawdzaj stan kabla sieciowego (14) oraz kabla sterownikika zdalneo (11).
Co 200 cykli roboczych przysemaru j linkę stalowa (5) oraz tarcze rożćzajęc (6).
Co 1000 cykli roboczych sprawdzaj stan techniczny oraz dokrecenie szub w strzemionach mocujacych (1), nakrtek mocowania linki oraz tarczy rozȩczajść (6). Jednoczesnie sprawdzaj,czy haki podnoszawe w naleźtym stanie technicznych.
Wciagarka nalezy do grupy urzadzen mechanicznych M1. Zywatnosc wciagarki winosi ok. 8000 cykli (z wylacieniem elementow scierajacych sie). Po wykonaniu przyez wciagarke 8000 cykli roboczych, wsystkie elementy mechaniczne musza zostac skontrolowane i przyjerzane.
Czyszczenie
- Utrzymuj urzadzenia zabeepieczajace, otwory wentylacyjne oraz Pokrywe silnika möglich bez pylu i brudu. Przemrzyj wciagarke czysta sciereczka lub przyzmachaj ja spreźonym powietrzem o niskim ciasnieniu.
W regularnych odstepach czyszć urzadzenia wilgotną sciereczka z niewielką iloscią mydla. Nie stosuj zadnych srodków czyszczących ani Rozpuszczalinów. Moze to uszkodzić elementy plastikowe wciagarki. Dopilnuj, aby zadne ciecie nie dostaly są do wnétrza urzadzenia.
SCHEMATPOJACZEN
| Poz. | Nazwa | Poz. | Nazwa |
| 1 | Śruba sześćciokatna | 35 | Pokrywa skrzynki zaciskowej |
| 2 | Podkładka spreȩźysta | 36 | Uchwyt |
| 3 | Podkładka plaska | 37 | Uchwyt |
| 4 | Pierścień ustalajacy | 38 | Wymiarcznik bezpiecieństwa |
| 5 | Korpus | 39 | Kabel |
| 6 | Plyta mocujaca | 40 | Uchwyt |
| 7 | Walek przytektadni | 41 | Kondensator |
| 8 | Wymiarcznik bezpiecieństwa | 42 | Uchwyt |
| 9 | Koło zȩbate | 43 | Wymiarcznik awaryjny |
| 10 | Koło zȩbate | 44 | Wymiarcznik |
| 11 | Koło zȩbate | 45 | Kabel z wtyczka |
| 12 | Plyta mocujaca | 46 | Nakráteka zabezpieczajaca |
| 13 | Uszczelka | 47 | Podkładka kątowa |
| 14 | Pokrywa wymiarcznika | 48 | Śruba sześćciokatna |
| 15 | Olsbebna | 49 | Śruba sześćciokatna |
| 16 | Łoźysko | 50 | Ols koła linowej |
| 17 | Śruba sześćciokatna z lbem walcowym soczewkowym | 51 | Zawleczka |
| 18 | Skrzynka przytektadniowa | 52 | Kolo linowe |
| 19 | Podkładka spreȩźysta | 53 | Koło zȩbate |
| 20 | Podkładka plaska | 54 | Klin plaski |
| 21 | Koło zȩbate | 55 | Wymięk zȩbaty |
| 22 | Uszczelka | 56 | Łoźysko |
| 23 | Obudowa przyzednia | 57 | Śruba sześćciokatna z lbem walcowym soczewkowym |
| 24 | Łoźysko | 58 | Ogranicznik |
| 25 | Silnik | 59 | Hak |
| 26 | Wirnik | 60 | Kausza |
| 27 | Spreȩźyna hamulca | 61 | Linka |
| 28 | Tarcza hamulcowa | 62 | Bloczek |
| 29 | Pokrywa tylna | 63 | Rura alumniowa |
| 30 | Wirnik wentylatora | 64 | Beben linowy |
| 31 | Pokrywa wentylatora | 65 | Klin |
| 32 | Śruba sześćciokatna | 66 | Tuleja |
| 33 | Skrzynka zaciskowa | 67 | Łoźysko |
| 34 | Listwa zaciskowa |
