Tuotetyyppi	Sähkökäyttöinen vinssi
Merkki ja malli	Hamron 334053
Suurin kuormituskapasiteetti	200 kg
Suurin nostokorkeus	12 m
Kaapelin pituus	12 m
Kaapelin halkaisija	3,6 mm
Nostovauhti	8 m/min
Sähkönsyöttö	220–230 V AC, 50 Hz
Moottorin teho	1350 W
Jaksosuhde (10 min)	20 %
Äänenpainetaso	Alle 70 dB(A)
Käyttölämpötila	0 °C – 40 °C
Suhteellinen kosteus	Alle 85 %
Suurin käyttökorkeus	1 000 m
Toimintatavat	Ylös ja alas, hätäpysäytys, automaattinen yläraja
Väkipyörätoiminto	Mahdollistaa kaksinkertaisen nimelliskuorman nostamisen
Kaapelin materiaali	Teräs
Asennus	Asennus tankoon tai putkeen kiinnityskannattimilla (eivät sisälly toimitukseen)
Huolto ja puhdistus	Voitele kaapeli ja väkipyörä 200 syklin välein; tarkista kaapeli, kytkimet, ruuvit ja sähköjohto säännöllisesti
Varaosat ja korjattavuus	Korjaukset on tehtävä valtuutetussa huoltoliikkeessä; hyväksytty vaihtokaapeli
Yleiset tiedot	Lue ohjeet huolellisesti ennen käyttöä; älä nosta henkilöitä tai eläimiä

Usein kysytyt kysymykset - 334053 Hamron

Mikä on Hamron 334053 -vinssin suurin kuormituskapasiteetti?

Suurin kuormituskapasiteetti on 200 kg. Älä koskaan ylitä tätä kuormaa.

Voiko tällä vinssillä nostaa ihmisiä?

Ei, vinssiä on ehdottomasti kielletty käyttää ihmisten tai eläinten nostamiseen.

Miten Hamron 334053 -vinssi asennetaan?

Vinssi asennetaan tankoon tai putkeen kiinnityskannattimien avulla. Tangon mittojen on vastattava tukia ja kestettävä kaksinkertainen nimelliskuorma. Tarkistuta ankkurointi pätevällä teknikolla.

Mikä on suurin nostokorkeus?

Suurin nostokorkeus on 12 metriä. Vinssi on varustettu automaattisella ylärajan pysäytyksellä.

Mitä tehdä, jos vinssi ei pysty nostamaan kuormaa?

Jos vinssi ei pysty nostamaan kuormaa, se tarkoittaa, että kuorma ylittää kapasiteetin. Älä paina enää YLÖS-painiketta ja anna moottorin jäähtyä.

Mikä on vaadittu syöttöjännite?

Vinssi toimii verkkojännitteellä 220–230 V AC, 50 Hz. Liitä se vain suojamaadoitettuun pistorasiaan, joka on suojattu vikavirtasuojakytkimellä.

Miten vinssin kaapeli huolletaan?

Voitele teräskaapeli ja väkipyörä 200 syklin välein. Tarkista kaapelin kunto säännöllisesti ja vaihda se, jos se on vaurioitunut.

Voiko vinssin kanssa käyttää jatkojohtoa?

Kyllä, mutta jatkojohdon poikkipinnan on oltava riittävä: enintään 20 m: 1,5 mm²; 20–50 m: 2,5 mm².

Miten hätäpysäytys toimii?

Hätäpysäytyskytkin (punainen) katkaisee sähkönsyötön välittömästi. Ota vinssi uudelleen käyttöön kiertämällä kytkintä myötäpäivään.

Mistä löydän varaosia?

Anna korjaukset valtuutetulle huoltoedustajalle. Käytä vain hyväksyttyjä vaihtokaapeleita.

KÄYTTÖOHJE 334053 Hamron

Fl - Sahkoviavinssin kayttöohje

Kännöslakuperäisesta kayttöohjeesta

Käytösta poistettu tuote on kierratattäva voimassa olevien saannosten mukaisesti.

Pidätämmöikeuden muutoksiin.

Katso kayttoohjeiden uusin versusio talt: www.jula.com

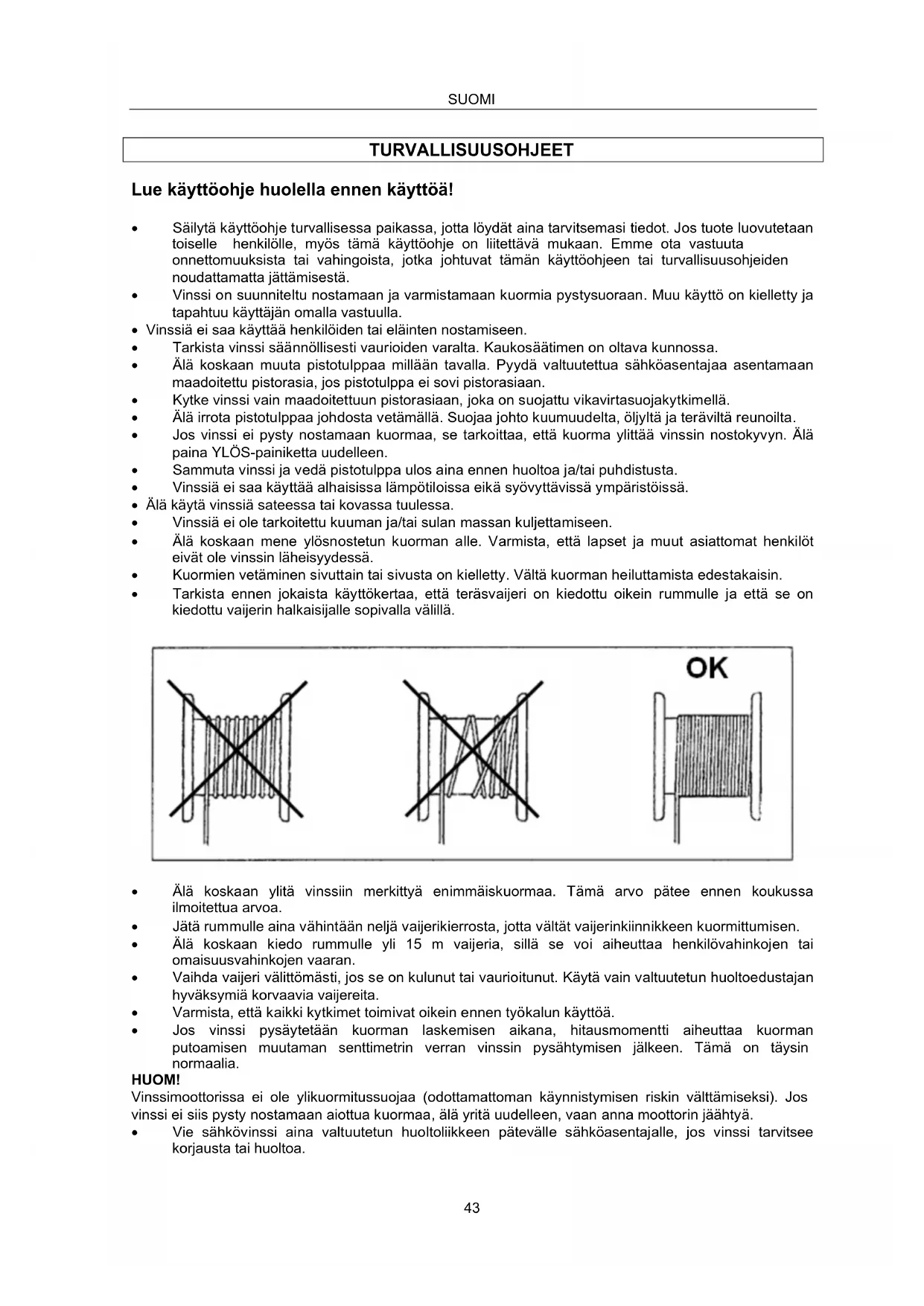

Lue käyttoohje huolella ennen käytöä!

Säilytä käyttoohje turvallissessa paikassa, jotta lóydät aina tarvitsemasi tiedot. Jos tuote luovutetaan toiselle henkilöle, myös tämä käyttoohje on liitettavä mukaan. Emme ota vastuuta onnettomuksista tai vahingoista, jotka johtuvat tämän käyttoohjeen tai turvallisuusohjeden noudattamatta jättämisetä.
- Vinssi on suunniteltu dostamaan ja varmistamaan kuormia pystysuoraan. Muu kayttö on kielletty ja tapahtuu kayttäjan omalla vastuulla.
- Vinssia ei saa käytäa henkilöden tai elänten dostamiseen.
Tarkista vinssi saannollisesti vaurioiden varalta. Kaukosaatimen on olta kunnossa.
- Alä koskaan muuta pistotulppaa millään tavalla. Pyydä valtuutettua sahköasentajaa asentamaan maadoitetu pistorasia, jos pistotulppa ei sovi pistorasiaan.
Kytke vinssi vain maadoitettuu pistorasiaan, joka on suojattu vikavirtasuojakytkimellä.
Alä irrota pistotulppaa johdosta vetamalla. Suojaa johto kuumuudelta, oljylta ja teravilta reunoilta.
- Jos vinssi ei pysty nostamaan kuormaa, se tarkoittaa, etta kuorma yllttävinssin nostokyvyn. Alapaina YLOS-painiketta uudelleen.
- Sammuta vinssi ja vedä pistotulppa ulos aina ennen huoltoa ja/tai puhdistusta.
Vinssia ei saa kayttta alhaisissa lampotiloissa eikä syovytavissymparistossa.
- Älä käytä vinssii sateessa tai kovassa tuulessa.
Vinssia ei ole tarkoitetu kuuman ja/tai sulan massan kuljettamiseen.
- Alä koskaan mene ylosnostetun kuorman alle. Varmista, etta lapset ja muut asiattomat henkilöt eivat ole vinssin laheisyydessä.
- Kuormien vetäminen sivuttain tai sivusta on kielletty. Välta kuorman heiluttamista edestakaisin.

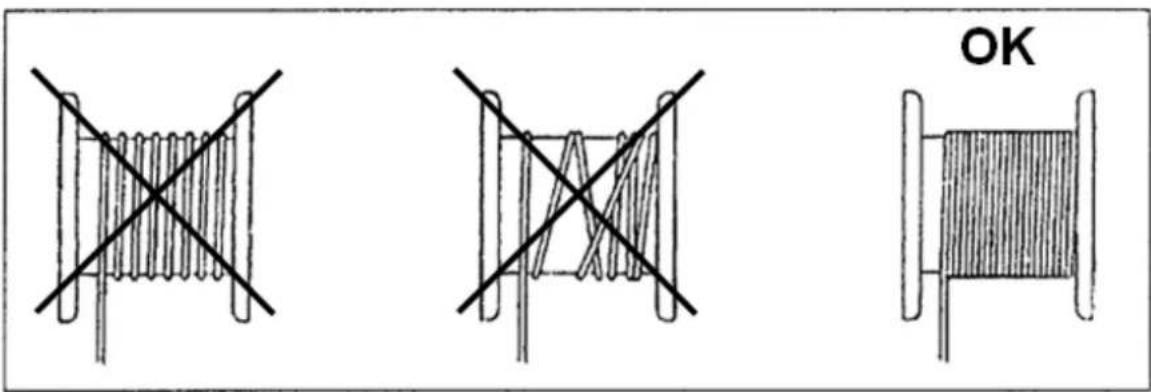

Tarkista ennen jokaista kayttokertaa, etta terasvajeri on kiedtou oikein rummulle ja etta se on kiedtou vajerin halkaisjalle sopivalla vaillä.

• Alä koskaan ylitä vinssiin merkittyä enimmäiskuormaa. Tämä arvo patee ennen koukussa ilmoitettua arvaa.
  Jata rummulle aina vahintaan nelja vajerikierrosta, jotta valtat vajerinkinnikkeen kuormittumisen.
• Alä koskaan kiedo rummulle yli 15 m vajeria, sillä se voi aiheuttaa henkilövahinkojen tai omaisuusvahinkojen vaaran.
  Vaihda vajeri valittomasti, jos se on kulunut tai vauroitunut. Kayta vain valtuutetun huoltoedustajan hyväksymä korvaavia vajereita.
  Varmista, etta kaikki kytkimet toimivat oikein ennen tyokalun kaytöä.
• Jos vinssi pysäytetän kuorman laskemisen aikana, hitausmomentti aiheuttaa kuorman putoamisen muutaman senttimetrin verran vinssin pysähtymisen jälkeen. Tämä on tãysin normalaia.

HUOM!

Vinssimoottorissa ei ole ylikuormitussuojaa (odottamattoman käynnistymisen riskin välttämiseksi). Jos vinssi ei siis pysty nostamaan aiottua kuormaa, ää yritä uudelleen, vaan anna moottorin jaähtya.

Vie sahkovinssi aina valtuutetun huoltolikkeen patevalle sahkoadentajalle, jos vinssi tarvitsee korjausta tai huoltoa.

TEKNISET TIEDOT

Tuotenro	229200		229400		334053
Kantavuus	100 kg	200 kg	200 kg	400 kg	400 kg	800 kg
Nostokorkeus	12 m	6 m	12 m	6 m	12 m	6 m
Nostonopeus	9 m/min	4,5 m/min	8 m/min	4 m/min	10 m/min	5 m/min
Vaijerin pituus	12 m-		12 m-		12 m-
Vaijerin halkaisija	3,0 mm		3,6 mm		5,0 mm
Murtoraja, vajeri	≥ 500 kg		≥ 1000 kg		≥ 2000 kg
Kuormitusaikasuhde (10 min)	20 %		20 %		20 %
Verkkojännite	220–230 VAC 50 Hz		220–230 VAC 50 Hz		220–230 VAC 50 Hz
Moottorin teho	P1450 W		P1780 W		P11350 W

A-painotettu aenpainetaso kayttajan tyopisteessa on alle 70 dB.

KUVAUS

Laitteen kuvaus kuvat 1, 2 ja 3

1. Kiinnikkeet
2. Moottori
3. Rumpu
4. Automaattisen pysaytysmekanismin vari
5. Vaijeri
6. Taittopyorä

7. Lisakoukku

8. Irrotuspaino

9. Koukku
10. Pistorasia
11. Kauko-ohjain
12. Hätäpsäytyskytkin
13. Painike
14. Virtajohto
15. Koukun kiinnitsreikä

ASENNUS

• Vinssi on varustetu kahdella kiinnikkeellä (1), jotta se voidaan asentaa putkeen. Puomin mittojen on vastattava kiinnikkeiden mittoja, ja sen on myös kestettä vaka kaksinkertainen nimelliskuorma. Suosittelemme, etta otat yhteyttä patevaan teknikkoon.
  Kaikki ruuvit on kiristettäv kunnolla. Ennen vinssin ensimmaista kayttokertaa patevan teknikon on tarkistettava puomin ankkurointi.
  Kytke vinssi vain maadoitettuu pistorasiaan, joka on suojattu vikavirtasuojakytkimellä.
  Tarkista, etta kayttopaikan verkojannite vastaa typpikilvessä ilmoitettua nimellisjannitettä.
• Jatkojohdon on vastattava taulukon tietoja.

PITUUS	JOHDINALA
Enintään 20 m	1,5 mm²
20–50 m	2,5 mm²

KÄYTTO

Käytökohteet

Vinssi on suunnitelu nostamaan ja varmistamaan kuormia pystysuoraan. Enimmäiskuorma on merkitty tyyppikilpeen.

Laitetta saa kayttä vain sille tarkoitettuun tarkoitukseen. Kaikki muu kaytö katsotaan epaaianmukaiseksi. Valmistaja ei ole vastuussa tällaisesta kaytosta aiheutuvista vahingoista, vaan ainoastaan kayttäjä.

Ennen käytöönottoa

Kaikkien vinssia kayttavien on luettava ja ymmärrettäv ohjeet ennen vinssin kaytöa.
Käytäjan on aina käytettävä konetta käyttohjoen ohjeiden mukaisesti.
Vinssia ei ole suunniteltu jatkuvaan kayttoon. Toimintatila on: Ajoittainen toiminta, joka ei vaikutakaynnistykseen.

Käytö

• Vinssia on käytettä 0-40 °C:n lämpötilassa. Suhteellisen koskeuden tulisi olla alle 85 %. Korkeus merenpinnasta: maks. 1 000 m.
  Kayta kuulosuojaimia, kun vinssia kaytetaan meluisassa ymparistossa tai jos A-painotettuaenpainetaso on korkea kayttajn paikalla.
  Kayttajan on dostettava kuorma lattialta mahdollisimman pienell' nopeudella. Vaijerin on oltava kireall', kun kuormaa nostetaan.
  Välta antamasta moottorille lyhytä pulsseja pitkiä aikoja.
• Älä yritä dostaa juuttunutta tai estetty kuormaa.
• Kuormien vetäminen sivuttain tai sivusta on kielletty. Välta kuorman heiluttamista edestakaisin.
• Älä jatā riippuvia kuormia ilman valvontaa, ellei turvatoimia ole toteutetu.
• Varmista, etta kuorma on tukevasti kiinnitetty koukkuun tai lisakoukkuun, jos käytössä on väkipyörä. Pidä aina riittäva etäisyys kuormasta ja teräsvalijerista.
  Tarkista, onko hatapysaytyspainiketta (12) painetu. Kierra punaista hatapysaytyspainiketta myotapäivän painikkeen vapautamiseksi.
  Nosta kuorma painamalla painiketta (13).
  Laske kuorma painamalla painiketta (13).
• Automaattisen pysäytysmikanismin varsi (4): Kun suurin dostokorkeus on saavutettu, irrotuspaino (8) tyontäa vartta (4) ylöspain. Tämä aktivi rajakytkimen, jonka jälkeen kuormaa ei voi enää nostalgia.
  Vinssi pysahtyy, jos hatapysaytyspainiketta (12) painetaan.
• Hätatilanteessa hatapysaytyspainiketta (12) on painettava valittomasti vinssin pysayttamiseksi. Vinssia ei voi kayttaa sen jalkeen, kun hatapysaytyspainiketta on painetu.

Väkipyöràtoiminto

• Vinssi on varustetu taittopyorallä (6) ja lisakoukulla (7). Jos naita varusteita kaytetaan oikein, vinssi voi nostalgiaa kaksinkertaisen kuorman. Kiinnitta taittopyora (6) ja lisakoukku (7) vajeriin yllä esitetyllä tavalla. Kiinteä koukku (9) on kiinnitettavä kiinnitsreikäan (15).
• Kuorma nostetaan nyt kahden terasvaijerin avulla. Vinssi voi siten nostaa kaksinkertaisen kuorman. HUOM! Katso typpikilpeen merkitty enimmäiskuorma.

HUOLTO

HUOM! Varmista aina, etta konetta ei ole kytketty verkkovirtaan, kun huollat ja kunnossapidat konetta.

Sännölliset tarkastukset on tehtäv 100 syklin jälleen. Yksi sykli vastaa yhtä dostoa ja laskua kuorman kanssa.
Tarkista saannollisesti, etta moottorin pysaytyspainike ja YLOS-painike toimivat oikein.
Tarkasta saannollisesti, etta vajeri on hyvassk kunnossa. Vaihda vajeri, jos se on vahingoittunut. Katso esimerkki kuvasta.
Tarkista saannollisesti, etta vinssin rajakytkin toimii oikein. Tarkastaseuraavasti: Kun vaijeri on saavuttanut suurimnanostokorkeuden, automaattisen pysayty smekanism (4) variaktivoituu. Moottorin (2) on nyt pysahdyttava (tarkista ilmankuormaa).
Tarkista, etta konsolien kiinnitysruuvit on kiristetty oikein.
Tarkista virtajohto (14) ja kauko-ohjaimen kaapeli (11) säännöllisesti.
Voitele terasvaijeri (5) ja taittorulla (6) 200 syklin valein.
Tarkista 1000 syklin valein, etta kiinnikkeiden ruuvit (1), valjerinkiinnikkeen mutterit ja taittopyora (6) ovat hyvass kunnossa ja kunnolla kiristetty. Tarkasta samalla, etta koukat on hyvass kunnossa.
- Vinssi kuuluu mekaaniseen ryhmaän M1. Vinssin käytökä on noin 8000 sykliä (ilman kuluvia osia). Kun vinssi on suorittanut 8000 sykliä, kaikki me kaaniset osat on tarkistettava ja kunnostettava.

Puhdistus

Pida suojukset, tuletusaukot ja moottorin kotelo mahdollisimman puhtaana polysta ja liasta. Pyyhi puhtaalla liinalla tai puhalla paineilmalla matalalla paineella.
- Puhdista kone saannollisesti kostealla liinalla ja pienellä märällä saippuaa. Alä kaytä puhdistusaineita tai liuottimia. Ne voivat vahingoittaa koneen muoviosia. Varmista, etta vetta ei paase tunkeutumaan koneeseen.

KYTKENTÄKAAVIO

Kohta	Nimike	Kohta	Nimike
1	Kuusiokantaruuvi	35	Liittimen suojus
2	Jousialuslevy	36	Kiinnike
3	Aluslevy	37	Kiinnike
4	Lukitusrengas	38	Turbakytkin
5	Runko	39	Johto
6	Kiinnitslevy	40	Kiinnike
7	Voimansiartoakseli	41	Lauhdutin
8	Turvakytkin	42	Kahva
g	Hammaspyörät	43	Hätäpysäytyspainike
10	Hammaspyörät	44	Virtakytkin
11	Hammaspyörät	45	Pistotulppa
12	Kiinnitslevy	46	Lukkomutteri
13	Tiiviste	47	Koukkulevy
14	Katkaisijan kansi	48	Kuusiokantaruuvi
15	Rummun aktseli	49	Kuusiokantaruuvi
16	Laakeri	50	Vajerilevyakseli
17	Kuusiokantaruuvi pallopäällä	51	Sivupalkki
18	Vaihdelaatikko	52	Vajerilevy
19	Jousialuslevy	53	Hammaspyörät
20	Aluslevy	54	Lattakiila
21	Hammaspyörät	55	Pieni vetopyörä
22	Tiiviste	56	Laakeri
23	Etukupu	57	Kuusiokantaruuvi pallopäällä
24	Laakeri	58	Pysäytyskehys
25	Moottori	59	Koukku
26	Roottori	60	Silmuri
27	Jarrujousi	61	Vaijeri
28	Jarrulevy	62	Tappi
29	Takakappale	63	Alumiiniputki
30	Siipipyörä	64	Vajerirumpu
31	Puhaltimen kotelo	65	Kiilat
32	Kuusiokantaruuvi	66	Holkki
33	Liitirrasia	67	Laakeri
34	Liitinryhmä
