Producttype	Temperatuurrecorder met alarm (basisstation)
Merk / Model	AREXX / TL-ALU9
Categorie	Meetapparatuur
Voeding	Netadapter (niet gespecificeerd) of USB; CR2032-batterij voor interne klok
Verbruik	Niet gespecificeerd
Scherm	LCD-scherm met achtergrondverlichting, tekst- en grafische weergave
Draadloze communicatie	433 MHz, bereik 20-40 m afhankelijk van omgeving
Compatibele sensoren	Tot 60 draadloze AREXX Multilogger temperatuursensoren
Transmissie-interval sensoren	Ongeveer 45 seconden
Ingebouwde zoemer	Instelbare duur (parameter beep), activering bij alarm
Weergavemodi	Meetlijst, recente alarmen, grafiek, algemene instellingen
Alarmconfiguratie	Via pc-software (Temperature Logger), regelsbestand, tot 3 eenvoudige voorwaarden
Alarmherhaling	Parameter rpt (herhaling na vertraging indien niet bevestigd)
Schermbeveiliging	Parameter scrn (uitschakelen na inactiviteit, instelbaar)
Interne klok	Ingesteld via pc (UTC-offset), CR2032-batterij voor back-up (levensduur ~5 jaar)
Firmware-update	Mogelijk via USB en pc-software
Afmetingen	Niet gespecificeerd (ongeveer 120 x 80 x 30 mm)
Gewicht	Niet gespecificeerd (ongeveer 200 g met batterijen)
Gebruiksomstandigheden	Binnen, vermijd vocht (sensoren niet waterdicht)
Onderhoud en reiniging	Controleer en vervang batterijen van sensoren, reinig met een droge doek
Reserveonderdelen	Sensoren, USB-ontvanger, CR2032-batterij (verkrijgbaar bij de dealer)
Veiligheid	Niet blootstellen aan vocht; batterijpolariteit respecteren; gebruiken in toegestane 433 MHz-band

Veelgestelde vragen - TL-ALU9 AREXX

Wat te doen als de TL-ALU9-ontvanger geen signaal van de sensoren ontvangt?

Controleer de voeding van de ontvanger (adapter of USB). Haal de stroom eraf, wacht 10 seconden en sluit opnieuw aan. Zorg ervoor dat de sensoren binnen bereik zijn (20-40 m) en dat hun batterijen opgeladen en correct geplaatst zijn. Werk de firmware bij via de Temperature Logger-software.

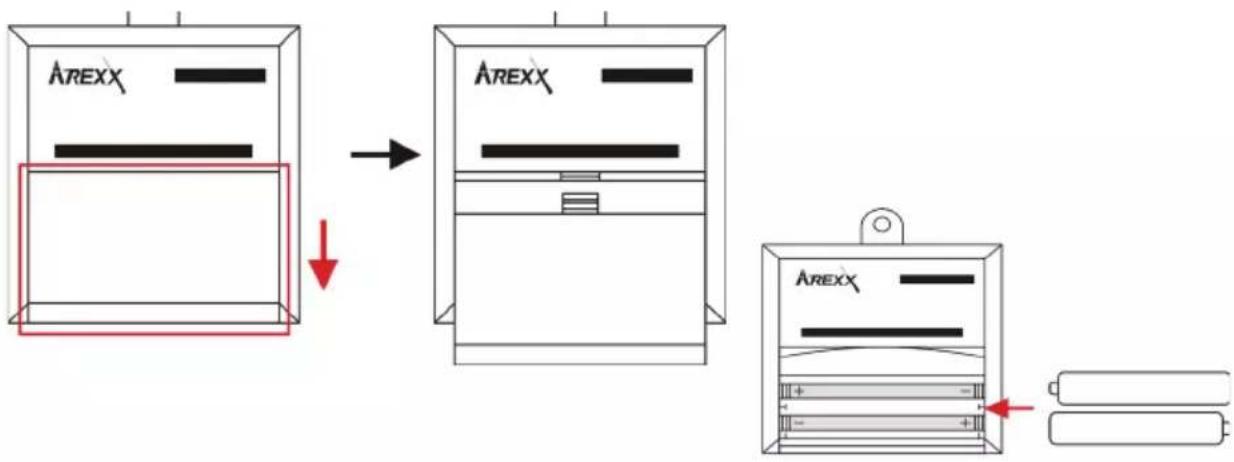

Hoe installeer ik de batterijen in de sensoren?

Open het batterijvak van de sensor. Plaats de batterijen met de juiste polariteit (aangegeven in de houder). Sluit het vak. De sensor zou binnen 5 seconden een signaal naar de ontvanger moeten sturen.

Waarom wordt een sensor niet gedetecteerd door de ontvanger?

Mogelijke oorzaken: ontbrekende of lege batterijen, omgekeerde polariteit, sensor buiten bereik of beschadigd (geoxideerde contacten). Controleer de batterijen en contacten. Als het probleem aanhoudt, verplaats de sensor dichter bij de ontvanger en voer een communicatietest uit (verwijder en plaats de batterijen opnieuw).

Hoe stel ik een temperatuuralarm in op de TL-ALU9?

Sluit de TL-ALU9 aan op de pc via USB. Open de Temperature Logger-software en de tool 'Set TL ALU9 Alarm'. Stel tot 3 voorwaarden in (sensor, hoge/lage drempel, enz.). Klik op 'Write' om het regelsbestand naar het apparaat te sturen.

Wat te doen als het alarm niet afgaat terwijl het is geactiveerd?

Controleer de parameter 'beep' (duur van de zoemer) in de algemene instellingen. Zorg ervoor dat de zoemer niet is uitgeschakeld. Als het alarm op het scherm verschijnt maar niet klinkt, kan de zoemer defect zijn; neem contact op met de klantenservice.

Hoe interpreteer ik de grafische weergave?

In modus C toont de grafiek de laatste 24 datapunten voor een sensor. De horizontale as vertegenwoordigt de tijd (bepaald door de parameter 'graph step time'), de hoge en lage grenzen worden aangegeven met lijnen. Gebruik de scrollknop om van sensor te wisselen.

Wat is het maximale bereik tussen sensoren en ontvanger?

Het bereik is 20 tot 40 meter binnen, afhankelijk van materialen (muren, metaal, glas). Om de betrouwbaarheid te verbeteren, verplaats de sensor of ontvanger een beetje.

Hoe vervang ik de batterij van de interne klok van de TL-ALU9?

Plaats de CR2032-batterij in het daarvoor bestemde vak (bereikbaar door de behuizing te openen). De levensduur is ongeveer 5 jaar. Na vervanging wordt de klok automatisch ingesteld bij verbinding met de pc.

Kan ik de TL-ALU9 gebruiken zonder pc-verbinding?

Ja, het apparaat werkt autonoom: het toont metingen en activeert alarmen volgens de opgeslagen regels. USB-verbinding is nodig voor configuratie en gegevensback-up.

Wat te doen bij transmissieverlies van een sensor?

Controleer de batterijlading van de sensor en de afwezigheid van storingen (andere 433 MHz-apparaten, magnetrons, metalen structuren). Verplaats de sensor of ontvanger. Voer een communicatietest uit: verwijder en plaats de batterijen opnieuw op 1 m van de ontvanger; de sensor zou binnen 5 seconden in de lijst moeten verschijnen.

GEBRUIKSAANWIJZING TL-ALU9 AREXX

1. Informatie over de Mulilogger 40
2. Produktbeschrijving TL-ALU9
3. Gebruikshandleiding van de TL-ALU9 42
4. Programmeren TL-ALU9
5. Fout zoeken

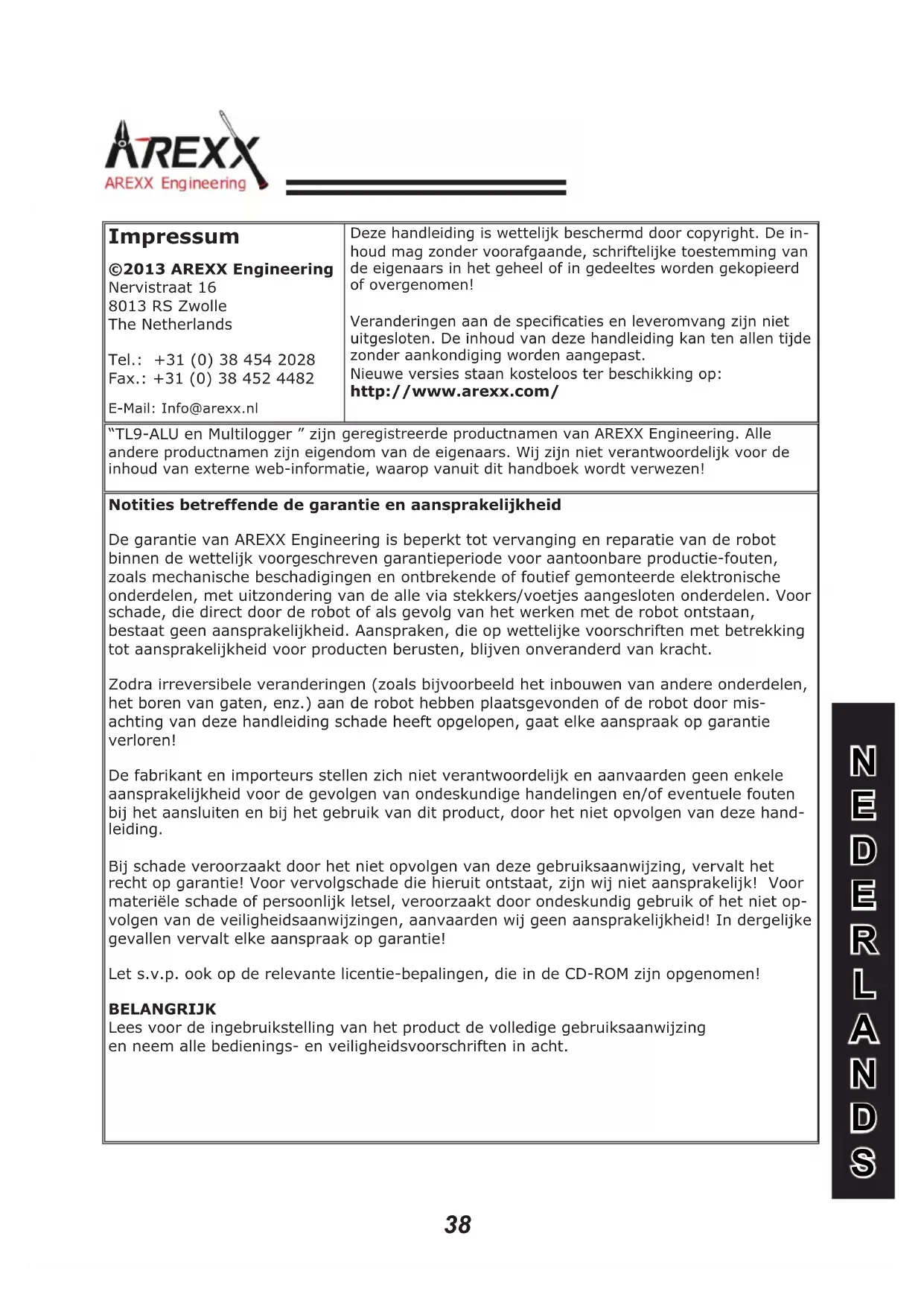

Impressum©2013 AREXX EngineeringNervistraat 168013 RS ZwolleThe NetherlandsTel.: [phone]Fax.: [phone]E-Mail: [e-mail]	Deze handleiding is wettelijk beschermd door copyright. De inhoud mag zonder voorafgaande, schriftelijke toestemming van de eigenaars in het geheel of in gedeeltes worden gekopieerd of overgenomen!Veranderingen aan de specificaties en leveromvang zijn niet uitgesloten. De inhoud van deze handleiding kan ten allen tijde zonder aankondiging worden aangepast.Nieuwe versies staan kosteloos ter beschikking op:http://www.arexx.com/
“TL9-ALU en Multilogger ” zijn geregistreerde productnamen van AREXX Engineering. Alle andere productnamen zijn eigendom van de eigenaars. Wij zijn niet verantwoordelijk voor de inhoud van externe web-informatie, waarop vanuit dit handboek wordt verwezen!
Notities betreffende de garantie en aansprakelijkheidDe garantie van AREXX Engineering is beperkt tot vervanging en reparatie van de robot binnen de wettelijk voorgeschreven garantieperiode voor aantoonbare productie-fouten, zoals mechanische beschadigingen en ontbrekende of foutief gemonteerde elektronische onderdelen, met uitzondering van de alle via stekkers/voetjes aangesloten onderdelen. Voor schade, die direct door de robot of als gevolg van het werken met de robot ontstaan, bestaat geen aansprakelijkheid. Aanspraken, die op wettelijke voorschriften met betrekking tot aansprakelijkheid voor producten berusten, blijven onveranderd van kracht.Zodra irreversibele veranderingen (zoals bijvoorbeeld het inbouwen van andere onderdelen, het boren van gaten, enz.) aan de robot hebben plaatsgevonden of de robot door mis-achting van deze handleiding schade heeft opgelopen, gaat elke aanspraak op garantie verloren!De fabrikant en importeurs stellen zich niet verantwoordelijk en aanvaarden geen enkele aansprakelijkheid voor de gevolgen van ondeskundige handelingen en/of eventuele fouten bij het aansluiten en bij het gebruik van dit product, door het niet opvolgen van deze hand-leiding.Bij schade veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet op-volgen van de veiligheidsaanwijzingen, aanvaarden wij geen aansprakelijkheid! In dergelijke gevallen vervalt elke aanspraak op garantie!Let s.v.p. ook op de relevante licentie-bepalingen, die in de CD-ROM zijn opgenomen!BELANGRIJKLees voor de ingebruikstelling van het product de volledige gebruiksaanwijzing en neem alle bedienings- en veiligheidsvoorschriften in acht.
SymbolenIn deze handleiding worden de volgende symbolen gebruikt:
	Het "Attentie!"-symbool markeert bijzonder belangrijke passages, waarin je goed moet oppassen. Als je hier fouten maakt, kunnen deze de robot of bijbehorende onderdelen onbruikbaar maken, respectievelijk je eigen of andermans gezondheid schade toevoegen!
	Het "Informatie"-symbool markeert passages, waarin zich nuttige tips en achtergrondinformatie bevinden. Het begrip voor deze informatie is niet zo belangrijk, maar meestal erg zinvol.
veiligheidsaanwijzingen- Controleer de polarisatie van de spanningsadapter.- Houd de TL9-ALU altijd droog. Als het apparaat nat wordt direct de spanning verwijderen- Als u de TL9-ALU langere tijd niet gebruikt de spanning verwijderen- Voordat u het apparaat in gebruik neemt controleer dan eerst de algemene conditie van het apparaat en zijn toebehoren zoals kabels en netadapter.- Vraag de hulp van een vakman als de bedienning, aansluiting of veiligheid van dit apparaat een probleem is.- Nooit het apparaat in vochtige of ontoereikende ruimtes in bedrijf stellen.- Deze module is opgebouwd uit hoogwaardige en gevoelige electronica componenten. Electronische onderdelen zijn erg gevoelig voo statische electriciteit. Raak deze componenten nooit rechtstreeks aan vermeid ieder contact met de copcomponenten en de printplaat.
Normaal GebruikDe TL9-ALU kan worden gebruik als mobiele alarmgever voor het AREXX multilogger systeem zonder gebruik te maken van een PC of extra software. Gebruik anders dan hierbo-ven beschreven kan tot schade leiden en er is risico op kortsluiting brand enz...Verdere veiligheids voorschriften vind u in de apendix.

1. MULTI LOGGER INFORMATIE

Opstarten

• Lees eerst de informatie in deze handleiding door.
• Sluit de spannings adapter aan en zet de TL-ALU9 aan.
• Kontroleer of er sensor data verschijnt op het display.
• Start het software programma om het alarm in te stellen.
• Raadpleeg de helpfunctie van de software bij eventuele vragen.

Belangrijke informatie over de Temperatuur Logger

• De TL-ALU9 ontvanger ontvangt de signalen afkomstig van de AREXX multilogger sensoren.
• De sensoren zenden de temperatuurgegevens naar de TL-ALU9 alarm ontvanger.
• De Multilogger sensoren kunnen in grote aantallen tegelijkertijd aan het systeem worden gekoppeld.
• Losse sensoren voor de Temperatuur Logger zijn verkrijgbaar bij uw leverancier.
• We hebben zonder probleem 60 stuks sensoren getest met één ontvanger.

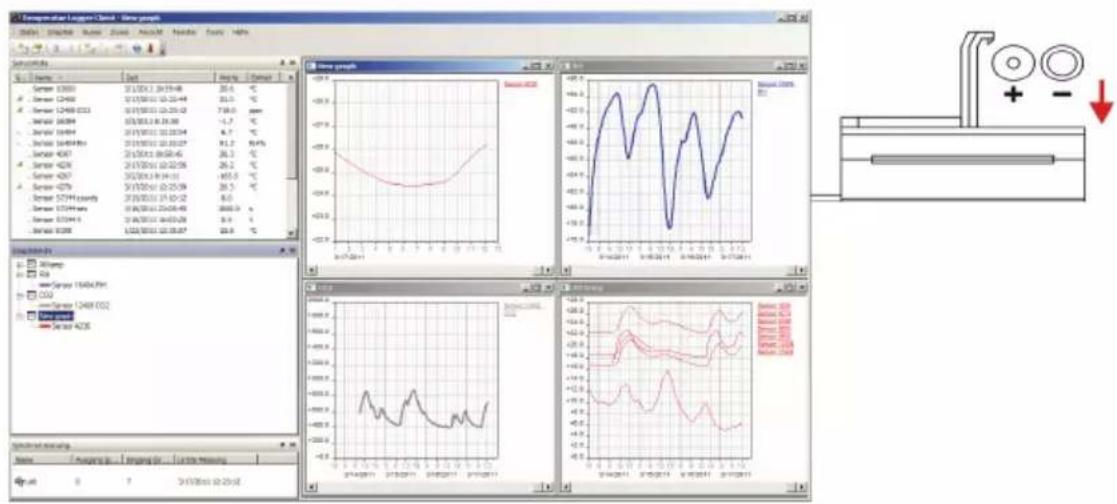

• De software toont de temperatuurmetingen over lange tijd (loggen) in een grafiek.
• LET OP: De sensoren zijn niet waterdicht!
• Het bereik van de sensoren kan variëren als gevolg van omgevingsinvloeden

In het geval dat een temperatuursensor zich in een koelkast of diepvries bevindt, is de ontvangst van het temperatuursignaal niet gegarandeerd en is het sterk afhankelijk van de materialen waaruit het koelapparaat is opgebouwd.

ALLE DOKUMENTATIE, SOFTWARE EN HANDLEIDINGEN ZIE:

www.arexx.com/templogger

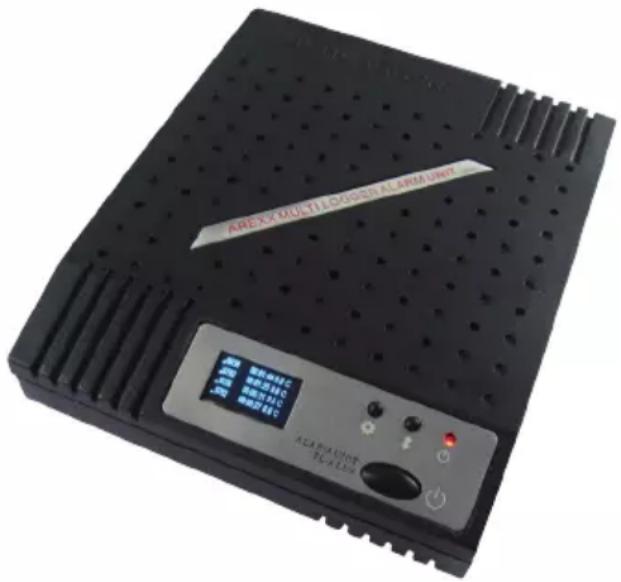

2. INLEIDING TL-ALU9 ALARM UNIT

De alarm unit registreert voor elke sensor de datum, tijd en sensordata van de meest recente meting.

Met de TL9-ALU alarm unit kun je een alarm genereren wanneer een sesnor de vooringestelde alrm instelling overschrijd. De TL9-ALU kan eenvoudig met een PC geprogrammeerd worden. De alrm instelling kan bijv. een temperatuur of voltage zijn maar ook een positie van een schakelaar.

Als het Alarm getriggerd word dan klinkt er een bepaalde periode een akoe-stich signaal en daarna blijft een licht signaal continue blinken todat het alarm gereset wordt.

Ongeveer iedere 45 seconden melden de AREXX multisensoren hun geme- ten data aan de ontvanger. De alarm unit toont alle sensor datat op het display die door de sensoren uitgezonden wordt. Daarnaast kan het display de sensor data ook in een grafiek weergeven.

De sensoren en de ontvanger werken m.b.v radiogolven. De frequentie van de radiogolven bedraagt 433MHz. Deze frequentie is voor iedereen vrij te gebruiken mits het zendvermogen niet boven de 10 milliwatt uitstijgt.

Dit minimale vermogen garandeert een overdracht van enkele tientallen meters. Afhankelijk van o.a. de directe bebouwing kan dit bereik groter of kleiner zijn.

De temperatuursensoren zijn geschikt voor zowel plaatsing binnenshuis als ook buitenshuis en voor iedere andere locatie waarvoor een overzicht van het temperatuurverloop gewenst is.

Bij slechte ontvangst kan een kleine verplaatsing of verdraaiing van sensor of ontvanger de ontvangst al sterk verbeteren.

3. IN BEDRIJF STELLEN TL-ALU9

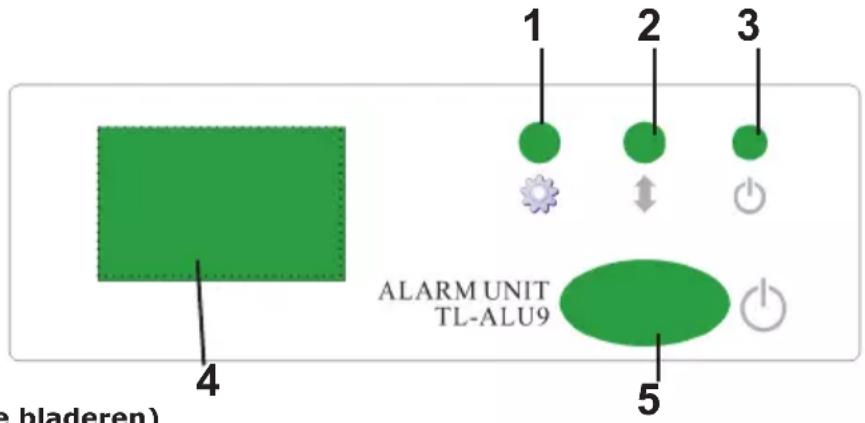

1. "Display modus"-toets
2. "Scroll"-toets (om door te bladeren)
3. Aan/uit indicator
4. Display venster
5. Aan/uit schakelaar

Door het aanklikken van de "Display modus"-toets (1) kunnen diverse informatie-vensters worden geselecteerd:

A- Een overzicht van de ontvangen meetwaarden
B- De meest recente alarmeringsmeldingen
C- Een grafisch overzicht van de laatste meetwaardes
D- Algemene systeemparameter

De "scroll"-toets (2) wordt gebruikt om de datawaarden door te bladeren

In modus A omvat het overzicht van de meetwaarden de volgende gegevens:

• rssi indicator: deze parameter beschrijft de signaalsterkte van het ontvangen radiosignaal
• sensor id: het identificatienummer van de sensor.
• de tijdstempel in uren, minuten en seconden (hh:mm:ss)
• de meetwaarde
• de meeteenheid (deze is afhankelijk van het type sensor).

In modus B wordt het alarmeringsbericht genereeerd. De eerste regel bevat de identificatie van de sensor (sensor-id), de tijdstempel voor het alarm en de meetwaarde, inclusief de meeteenheid.

De daarop volgende regels omvatten de begeleidende tekstregels, die voor de betreffende alarmeringsregel zijn vastgelegd.

In modus C genereert het systeem de meest recente meetwaarden per sensor in grafische curven. Deze worden als curve per sensor weergegeven en kunnen met de scroll-toets worden doorgebladerd. De curve omvat de bovengrens en de ondergrens van de metingen, het identificatienummer en de meeteenheid voor de betreffende sensor. Ook omvat de curve een eenvoudige tijdschaal. Het meetbereik van het venster wordt in de "algemene systeemparameter" vastgelegd.

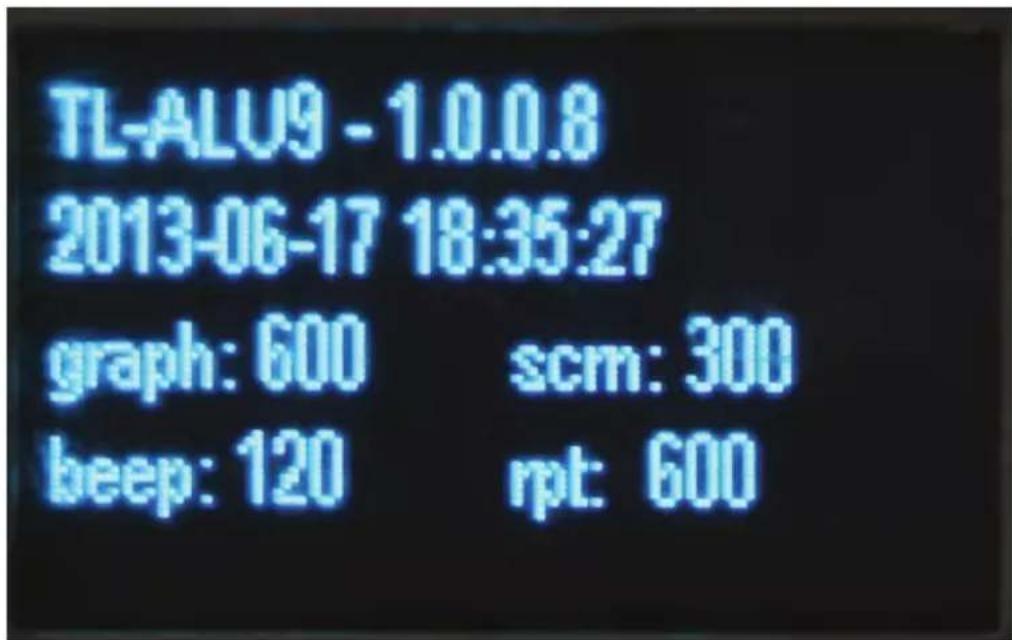

In modus D geeft het systeem een overzicht van het systeemtype en het versienummer van de rmware, de ingestelde klokwaarden (datum en tijd) en de algemene systeemparameter.

De parameters kunnen met de TL-ALU9 configuratie software worden ingesteld, respectievelijk veranderd:

Systeemparameters:

graph: het tijdsinterval tussen twee meetwaarden (in seconden). De curve bevat 24 datawaarden. Deze parameter legt dus de totale tijdsduur voor de weer te geven curve vast.

beep: de tijdsduur van het akoestische alarmeringssignaal in seconden. Het alarmsignaal begint zodra er een alarm wordt gegenereerd en wordt afgeschakeld als een van de knoppen (1) of (2) worden gedrukt of als het wekkeralarm langer dan de hier vastgelegde "beep"-tijd duurt.

scrn: de tijdsduur voor de weergave van curven (in seconden). Als er geen toets wordt ingedrukt, schakelt het display na verloop van de "scrn"-tijd automatisch af. Als u daarna op een toets drukt gaat het display weer aan.

rpt: herhalingstijd voor de alarmering in seconden. Het alarmeringssignaal wordt na de aangegeven tijd herhaald zolang de waarneming van het alarm niet wordt bevestigd.

4. Het programmeren van de alarmering

Voor het programmeren van de alarmering wordt een software op een PC toegepast. Daartoe moet men het alarmeringssysteem met een USB-kabel op de PC aansluiten. De TL-ALU9 maakt gebruik van een zogenaamd regelbestand (rule-file), waarin een of meerdere alarmeringsregels voor het generen van alarmmeldingen worden vastgelegd. Het opbouwschema voor het regelbestand komt overeen met het schema voor de bs1000. Daardoor staan er meerdere methoden ter beschikking om regels voor de TL-ALU9 vast te leggen.

De eenvoudigste methode is de toepassing van de TL-ALU9 configuratie software, die zich in het bereik "tools-menu" van de temperatuur logger software bevindt. Met behulp van deze software kan men ook de algemene systeemparameters uitlezen en instellen.

In het venster met de linker ruiter kan men een eenvoudige set alarmeringsvoorschriften voor de TL-ALU9 vastleggen.

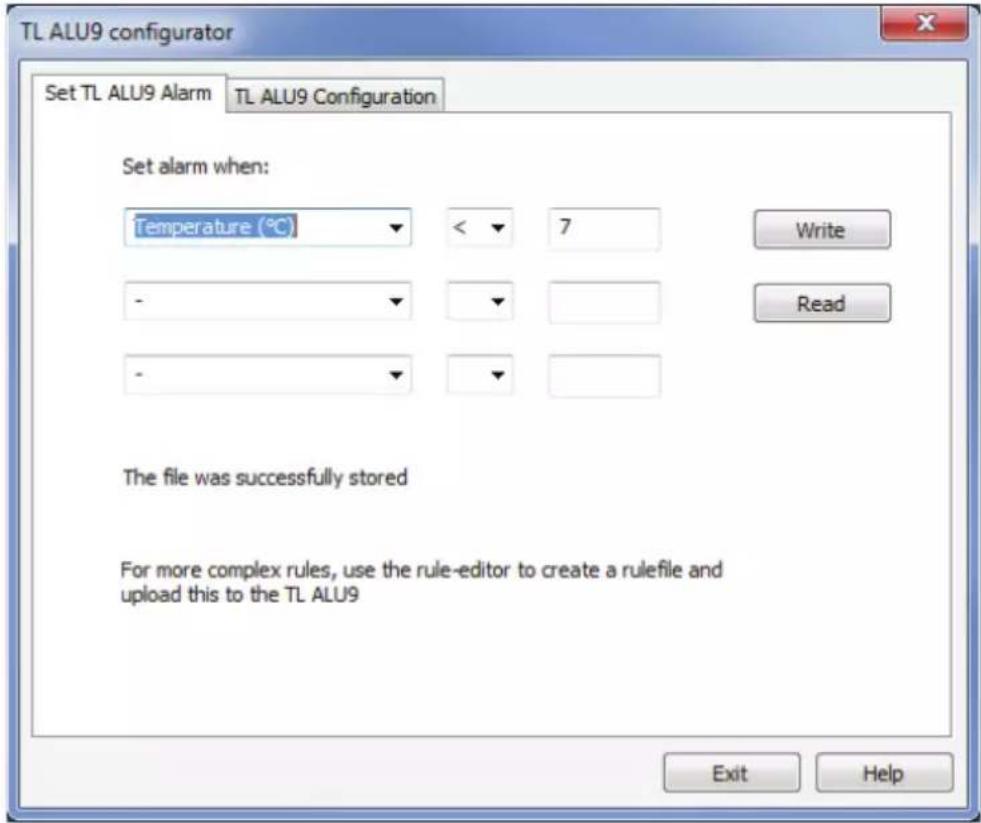

SET TL ALU9 ALARM

In dit venster kunnen maximaal drie alarmeringsvoorwaarden worden geprogrammeerd. Iedere voorwaarde genereert een alarm als er aan deze voorwaarde wordt voldaan. Na het invullen van de gegevens moet men de "write"-toets aanklikken, waarna het regelbestand naar het alarmeringssysteem wordt getransfereerd. Omgekeerd kan men met de "read"-toets het actuele regelbestand van het alarmeringssysteem naar de PC overbrengen.

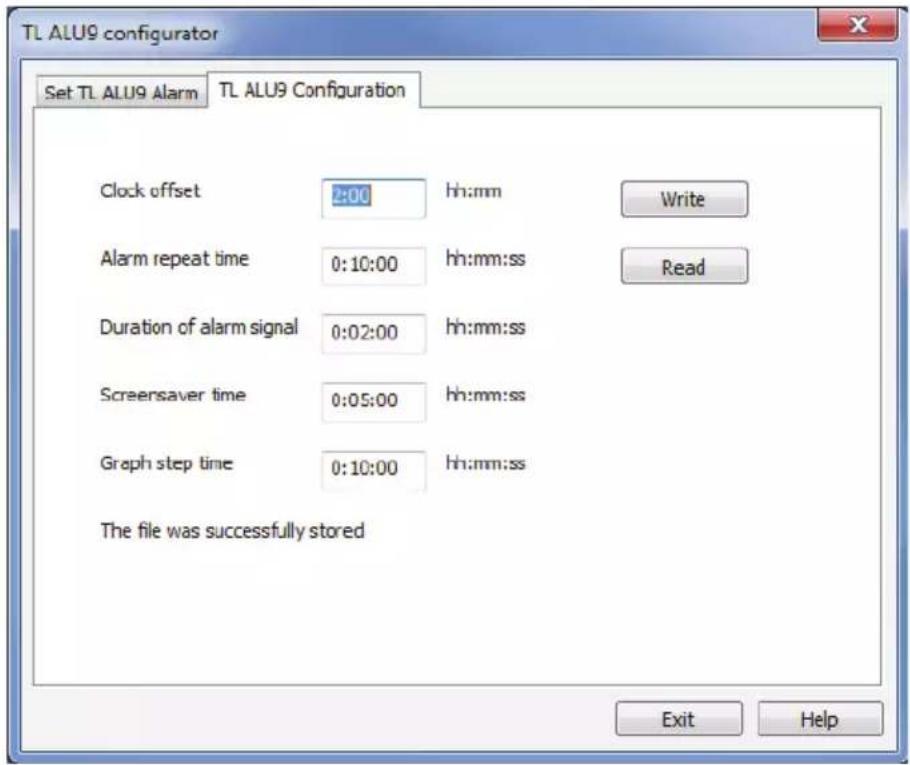

venster 2: TL ALU9 Algemene configuratie

In dit venster worden de algemene systeemparameters gecontroleerd en eventueel aangepast. Met behulp van de "read"-toets leest de software de actuele instellingen van de TL ALU9 en met de "write"-toets worden de op het beeldscherm aangegeven instellingen in de TL ALU9 opgeslagen.

Clock offset: de interne systeemklok wordt door de PC op de UTC time gesynchroniseerd. Ter omrekening van de in de display aangegeven tijdwaarden wordt deze offsetwaarde toegepast

Alarm repeat time („rpt“): herhalingstijd voor de alarmering in secon- den. Het alarmeringssignaal wordt na de aangegeven tijd herhaald zolang de waarneming van het alarm niet wordt bevestigd.

Duration of alarm signal („beep“): de tijdsduur van het akoestische alarmeringssignaal in seconden. Het alarmsignaal begint zodra er een alarm wordt gegenereerd en wordt afgeschakeld als een van de knoppen (1) of (2) worden gedrukt of als het wekkeralarm langer dan de hier vastgelegde "beep"-tijd duurt.

Screensaver time (scrn): de tijdsduur voor de weergave van curven (in seconden). Als er geen toets wordt ingedrukt, schakelt het display na verloop van de "scrn"-tijd automatisch af. Door op een toets te drukken gaat het aan.

Graph step time („graph“): het tijdsinterval tussen twee meetwaarden (in seconden). De curve bevat 24 datawaarden. Deze parameter legt dus de totale tijdsduur voor de weer te geven curve vast.

(1) Cecoordineerde wereldtijd ook UTC (Universal Time Coordinated), de officiele wereld standaardtijd

5. Storingen

Het kan voorkomen dat de registratie van de temperatuurgegevens verstoord raakt. Dit kan geconstateerd worden door langdurige afwezigheid van nieuwe temperatuurgegevens van de betreffende sensor in de temperatuurlogger applicatie of door veelvuldige uitval van tussen-gelegen temperatuurgegevens wat zichtbaar is in de applicatiegrafiek.

We onderscheiden de volgende mogelijke oorzaken voor de verstoorde registratie:

1. Storing in de TL-ALU9 ontvanger
2. Storing in de temperatuursensoren
3. Storing in de radio-overdracht tussen temperatuursensor en alarmontvanger

5.1. Storing in de TL-ALU9 ontvanger

De ontvanger ontvangt geen enkel signaal, ook niet als een sensor dicht bij de ontvanger geplaatst is.

Mogelijke oorzaken zijn:

• Ontvanger is niet ingeschakeld of sensoren zijn buiten bereik.
• Spannings adapter is niet aangesloten
• Onbekend probleem van de TL-ALU9 ontvanger

Suggesties voor het oplossen van het probleem:

• Controleer de spannings adapeter en of de ontvanger aan staat
• Verwijder de spanningskabel, wacht een tiental seconden en sluit de kabel opnieuw aan
• Installeer de nieuwste firmware
• Controleer de batterij in de TL-ALU9 ontvanger. (Let op de juiste polariteit bij het vervangen!)

5.2. Storing in de temperatuursensor

De ontvanger ontvangt geen signalen van een bepaalde sensor, wel van andere sensoren.

Mogelijke oorzaken zijn:

• Batterijen in de sensor zijn afwezig of leeg
• Batterijen in de sensor zijn verkeerd om geplaatst
• Sensor is buiten bereik van de USB ontvanger
• Sensor is beschadigd (lekkende batterijen, vervuilde batterijcontacten)
• Het radiosignaal wordt gestoord (zie 3)

Suggesties voor het oplossen van het probleem:

• Plaats volle batterijen in de sensor en herhaal de communicatietest (let op de polarisatie van batterijen)
• Zorg dat de batterijcontacten schoon zijn.

Controleer bij problemen de interne klokbatterij (Type CR2032)

De Batterij-duur van de TL-ALU9 is ongeveer 5 jaar!

5.3. Storing in de radio-overdracht

De ontvanger ontvangt van geen of slechts een beperkt aantal signalen van een of meerdere sensoren.

Mogelijke oorzaken zijn:

• Wanden of plafonds tussen sensor en ontvanger bevatten ijzervlechtwerk
• Sensoren en/of ontvanger zijn bevestigd op een metalen ondergrond
• Sensor of ontvanger bevinden zich in vochtige ruimtes
• Tussenliggende ramen met dubbel glas of gecondenseerde ramen
• Aanwezigheid binnen ca. 20m van andere 433MHz apparaten
• Storing door radio of tv zenders
• Aanwezigheid van elektrische of elektronische apparatuur zoals computers of magnetrons binnen een straal van 2-5m
• De batterijen van de sensor zijn bijna leeg (zie 2)

Suggesties voor het oplossen van het probleem:

• Herpositioneer de sensor en/of ontvanger
• Verwijder de storingsbron

5.3.2. Communicatietest

Een eenvoudige test volstaat om te controleren of er überhaupt communicatie mogelijk is tussen sensor en ontvanger.

1) Verwijder de batterijen uit de sensor
2) Verwijder de eventueel aanwezige bijbehorende sensor uit de temperatuurlogger applicatie (via rechter muisknop)
3) Plaats de sensor binnen 1 meter afstand van de ontvanger
4) Plaats de batterijen in de sensor
5) Binnen 5 seconden moet het bijbehorende sensornummer in de sensorlijst verschijnen.

Extra informatie en eventuele updates vind u op www.arexx.com (op het forum of via het Temp Logger menu).

Verdere vragen kunt u stellen op het forum van www.arexx.com
