Producttype	Draadloze binnentemperatuursensor
Merk	AREXX
Model	IP-52
Categorie	Meetapparatuur
Temperatuurmeetbereik	-55°C tot +125°C (afhankelijk van model, typisch ±1°C van +25°C tot +65°C)
Nauwkeurigheid	±1°C (max.) van +25°C tot +65°C; ±2°C van -40°C tot +85°C
Transmissiebereik	90 m (in open veld: 180 m)
Radiofrequentie	433 MHz
Voeding	2 AA-batterijen (niet inbegrepen)
Afmetingen (L x B x H)	60 x 33 x 120 mm
Gewicht (met batterijen)	Ongeveer 150 g
Belangrijkste functies	Draadloze temperatuurmeting en -transmissie, continue registratie op USB-ontvanger, grafische weergave via Multilogger-software, drempelalarmen (via software)
Compatibiliteit	AREXX USB-, LAN-, WiFi-, GPRS-ontvangers (basisstation)
Beschermingsgraad	IP66 (waterbestendig, afhankelijk van versie)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen. Vermijd overmatig vocht.
Veiligheid	Niet blootstellen aan temperaturen buiten het gespecificeerde bereik. Gebruik aanbevolen batterijtype. Let op de polariteit van de batterijen.
Onderdelen en repareerbaarheid	Vervangende batterijen verkrijgbaar. Voor externe sensoren kunt u contact opnemen met de klantenservice. Geen door de gebruiker te repareren onderdelen.
Algemene informatie	Handleiding downloadbaar op notice-facile.com. Software en updates op www.arexx.com.

Veelgestelde vragen - IP-52 AREXX

Hoe installeer ik de IP-52 sensor?

Plaats twee AA-batterijen in de sensor met respect voor de polariteit. Steek de USB-ontvanger in een computerpoort en installeer de Multilogger-software (downloadbaar op www.arexx.com). De sensor maakt automatisch verbinding met de ontvanger wanneer de batterijen worden geplaatst.

Wat is het maximale bereik van de sensor?

Het bereik is ongeveer 90 meter binnen en tot 180 meter in open veld. Obstakels zoals metalen muren of elektrische apparatuur kunnen dit bereik verminderen.

Wat te doen als de sensor niet wordt gedetecteerd door de ontvanger?

Controleer of de batterijen goed zijn geplaatst en voldoende zijn opgeladen. Voer een communicatietest uit: plaats de sensor op 1 m van de ontvanger, verwijder en plaats de batterijen opnieuw. Als het probleem aanhoudt, installeer dan de software opnieuw of controleer de USB-kabel.

Wat is het meetbare temperatuurbereik?

De sensor meet van -55°C tot +125°C. De nauwkeurigheid varieert: ±1°C van +25°C tot +65°C, ±2°C van -40°C tot +85°C, en ±3°C van -55°C tot +125°C.

Is de sensor waterbestendig?

Ja, het model IP-52 is geclassificeerd als IP66, wat betekent dat het beschermd is tegen waterstralen en stof. Het kan buiten worden gebruikt, maar vermijd langdurige onderdompeling.

Hoeveel sensoren kunnen op één ontvanger worden aangesloten?

Het systeem kan tot 60 sensoren tegelijkertijd verwerken met één USB-ontvanger. Elke sensor wordt uniek geïdentificeerd in de software.

Hoe reinig ik de sensor?

Gebruik een zachte, droge doek om stof te verwijderen. Maak de doek indien nodig licht vochtig met water. Vermijd agressieve chemicaliën die de behuizing kunnen beschadigen.

Wat te doen bij verlies van transmissie?

Controleer de locatie van de sensor en ontvanger. Houd ze uit de buurt van metalen voorwerpen of apparaten die radiogolven uitzenden. Vervang de batterijen als het niveau laag is. Raadpleeg het gedeelte 'Transmissieverlies' in de handleiding.

Welk type batterijen moet ik gebruiken?

Gebruik alkaline AA-batterijen van 1,5 V. Oplaadbare batterijen (NiMH) kunnen ook worden gebruikt, maar hun lagere spanning (1,2 V) kan de gebruiksduur verkorten. Vermijd gebruikte batterijen.

Waar vind ik de software en updates?

Download gratis de nieuwste Multilogger-software en updates op de officiële website www.arexx.com. De volledige handleiding en FAQ zijn ook beschikbaar.

GEBRUIKSAANWIJZING IP-52 AREXX

1. Algemene Multilogger Informatie 26
2. Handleiding en specificaties IP66 sesnoren 28
3. Storingen
4. Communicatie test 32

30

1. ALLGEMEINE MULTILOGGER INFORMATION

• Lees eerst deze komplete handleiding voordat u verder gaat
• Meer handleidingen kunt u vinden als PDF op de CD daarnaast staat er veel informatie in de HELP FILE van de software.
• Installeer de software, zie daarvoor de handleiding op de CD!
• Sluit de ontvanger aan op de computer.
• Start het programma.
• Doe de batterijen in de sensoren
• Raadpleeg de helpfunctie van de software bij eventuele vragen.

Belangrijke informatie over de Multiogger

• De ontvanger die verbonden is met de computer ontvangt de signalen afkomstig van de sensoren.
• De computer kan ook worden aangesloten op een LAN netwerk om zo de sensor data de via de logger software te ontvangen.
• De sensoren zenden de temperatuurgegevens naar de ontvanger.
• Sensoren kunnen in grote aantallen tegelijkertijd aan het systeem worden gekoppeld.
• Losse sensoren voor de Logger zijn verkrijgbaar bij uw leverancier.
• We hebben zonder probleem 60 stuks sensoren getest met één USB ontvanger.
• De software toont de temperatuurmetingen over lange tijd (loggen) in een grafiek.
• Extra meegeleverd: Aantrekkelijke screensaver software die alle sensoren toont.
• Het bereik van de sensoren kan variëren als gevolg van omgevingsinvloeden

In het geval dat een temperatuursensor zich in een koelkast of diepvries bevindt, is de ontvangst van het temperatuursignaal niet gegarandeerd en is het sterk afhankelijk van de materialen waaruit het koelapparaat is opgebouwd.

Het Multilogger systeem bestaat uit een multilogger software applicatie, een ontvanger (BS-XXXX, LAN,WIFI of GPRS) en twee sensoren (TSN-XX, PRO-XX of IP-XX) met ingebouwde zender.

De ontvanger is via een USB, LAN, WIFI of GPRS verbonden met een computer waarop de Multilogger applicatie draait.

De temperatuursensor kan temperaturen meten van -200 tot +400 (PT-100) graden Celsius. Het temperatuurbereik is verder afhankelijk van de gebruikte batterijen.

De multilogger applicatiesoftware op de computer toont alle temperatuurgegevens afkomstig van de temperatuursensoren die door de USB, LAN, WIFI of GPRS ontvanger zijn ontvangen.

Ongeveer iedere 45 seconden melden de temperatuursensoren hun gemeten temperatuur aan de USB ontvanger.

In de sensorlijst van de software applicatie staat bij iedere sensor telkens de datum en tijd van de laatst ontvangen meting. Het rechtergedeelte van de software applicatie toont een doorlopende tijdslijn met de bijbehorende gemeten temperatuur van de geselecteerde sensor.

De sensoren en de ontvanger werken m.b.v radiogolven. De frequentie van de radiogolven bedraagt 433MHz. Deze frequentie is voor ieder-een vrij te gebruiken mits het zendvermogen niet boven de 10 milliwatt uitstijgt.

Dit minimale vermogen garandeert een overdracht van enkele tientallen meters. Afhankelijk van o.a. de directe bebouwing kan dit bereik groter of kleiner zijn.

De temperatuursensoren zijn geschikt voor zowel plaatsing binnens-huis als ook buitenshuis en voor iedere andere locatie waarvoor een overzicht van het temperatuurverloop gewenst is.

Bij slechte ontvangst kan een kleine verplaatsing of verdraaiing van sensor of ontvanger de ontvangst al sterk verbeteren.

2. HANDLEIDING & SPECIFICATIES IP66 SENSOREN

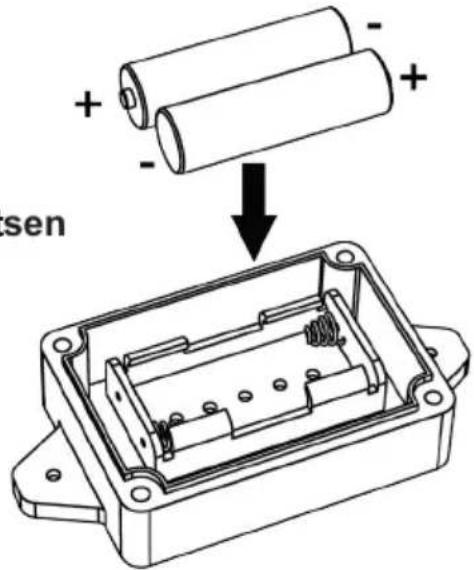

Fig. 1. Batterij plaatsen

IP-52

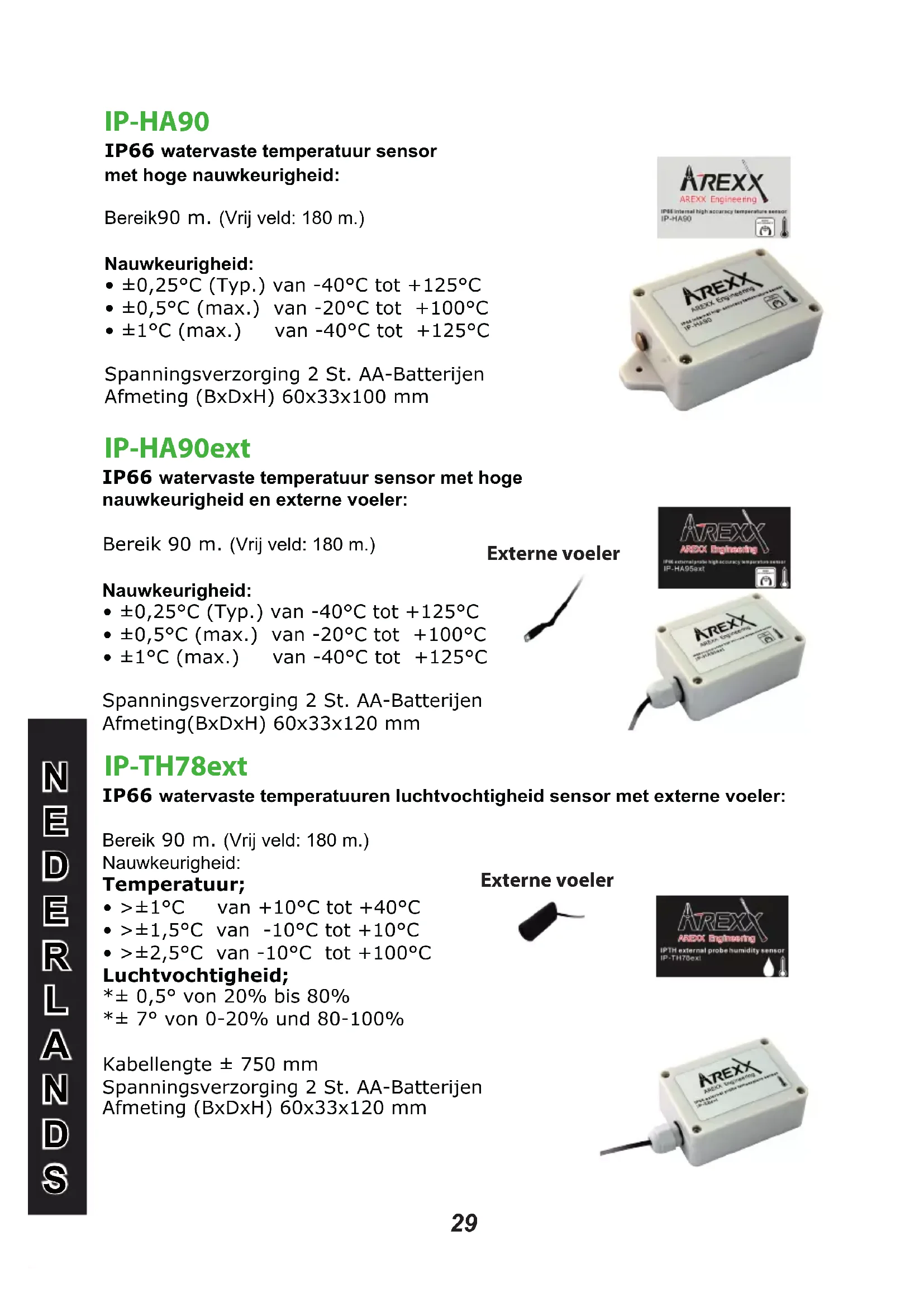

AREXX Multilogger IP66 watervaste temperatuur sensor:

IP66 Watervaste temperatur sensor met externe voeler:

Kabellengte ± 750 mm

Spanningsverzorging 2 St. AA-Batterijen

IP66 watervaste temperatuur sensor met hoge nauwkeurigheid:

IP66 watervaste temperatuur sensor met hoge nauwkeurigheid en externe voeler:

IP66 watervaste temperatuuren luchtvochtigheid sensor met externe voeler:

• >±1°C van +10°C tot +40°C
- >±1,5°C van -10°C tot +10°C
- >±2,5°C van -10°C tot +100°C

Luchtvochtigheid;

Kabellengte ± 750 mm

Spanningsverzorging 2 St. AA-Batterijen

Het kan voorkomen dat de registratie van de temperatuurgegevens verstoord raakt. Dit kan geconstateerd worden door langdurige afwezigheid van nieuwe temperatuurgegevens van de betreffende sensor in de temperatuurlogger applicatie of door veelvuldige uitval van tussengelegen temperatuurgegevens wat zichtbaar is in de applicatiegrafiek.

We onderscheiden de volgende mogelijke oorzaken voor de verstoorde registratie:

1. Storing in de USB, LAN, WIFI, GPRS ontvanger
2. Storing in de temperatuursensor
3. Storing in de radio-overdracht tussen temperatuursensor en USB ontvanger

1.1. Storing in de USB, LAN, WIFI, GPRS ontvanger

De ontvanger ontvangt geen enkel signaal, ook niet als een sensor dicht bij de ontvanger geplaatst is.

Mogelijke oorzaken zijn:

• Ontvanger is niet via USB kabel met de computer verbonden
• USB apparaat niet correct geïnstalleerd
• Onbekend softwareprobleem van de computer

Suggesties voor het oplossen van het probleem:

• Controleer of op het computerbeeldscherm bij de temperatuurweergave-applicatie links onderin continue het woord 'klaar' staat. Is dit niet het geval maar verschijnt iedere seconde de mededeling 'Communicatie met RF_USB mislukt' dan is de USB ontvanger niet door Windows herkend.
• Verwijder USB kabel, wacht een tiental seconden en sluit de kabel opnieuw aan
• Temperatuur logger applicatie software verwijderen en opnieuw installeren.

3.2. Storing in de temperatuursensor

De ontvanger ontvangt geen signalen van een bepaalde sensor, wel van andere sensoren.

Mogelijke oorzaken zijn:

• Batterijen in de sensor zijn afwezig of leeg
• Batterijen in de sensor zijn verkeerd om geplaatst
• Sensor is buiten bereik van de USB ontvanger
• Sensor is beschadigd (lekkende batterijen, vervuilde batterijcontacten)
• Het radiosignaal wordt gestoord (zie 3)

Suggesties voor het oplossen van het probleem:

• Plaats volle batterijen in de sensor en herhaal de communicatietest (let op de polarisatie van batterijen)
• Zorg dat de batterijcontacten schoon zijn.

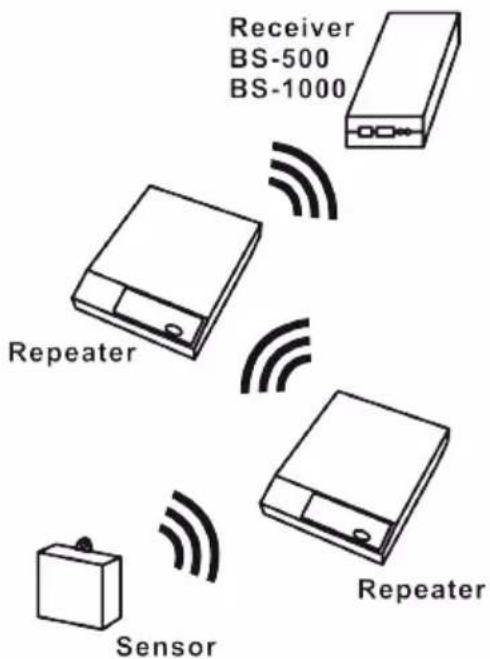

voorbeeld configuratie van een repeater voor een groter bereik.

Fig. 11. Repeater configuratie

De ontvanger ontvangt van geen of slechts een beperkt aantal signalen van een of meerdere sensoren.

Mogelijke oorzaken zijn:

• Wanden of plafonds tussen sensor en ontvanger bevatten ijzervlechtwerk
• Sensoren en/of ontvanger zijn bevestigd op een metalen ondergrond
• Sensor of ontvanger bevinden zich in vochtige ruimtes
• Tussenliggende ramen met dubbel glas of gecondenseerde ramen
• Aanwezigheid binnen ca. 20m van andere 433MHz apparaten
• Storing door radio of tv zenders
• Aanwezigheid van elektrische of elektronische apparatuur zoals computers of magnetrons binnen een straal van 2-5m
• De batterijen van de sensor zijn bijna leeg (zie 2)

Suggesties voor het oplossen van het probleem:

• Herpositioneer de sensor en/of ontvanger
• Verwijder de storingsbron

4. Communicatietest

Een eenvoudige test volstaat om te controleren of er überhaupt communicatie mogelijk is tussen sensor en ontvanger.

1) Verwijder de batterijen uit de sensor
2) Verwijder de eventueel aanwezige bijbehorende sensor uit de temperatuurlogger applicatie (via rechter muisknop)
3) Plaats de sensor binnen 1 meter afstand van de ontvanger
4) Plaats de batterijen in de sensor
5) Binnen 5 seconden moet het bijbehorende sensornummer in de sensorlijst verschijnen.

Extra informatie en eventuele updates vind u op www.arexx.com (op het forum of via het Temp Logger menu).

Verdere vragen kunt u stellen op het forum van www.arexx.com
