BEDIENUNGSANLEITUNG IP-52 AREXX

2. Anleitung&SpezikationenIP66Sensoren 5

3. Kommunikationstest 7

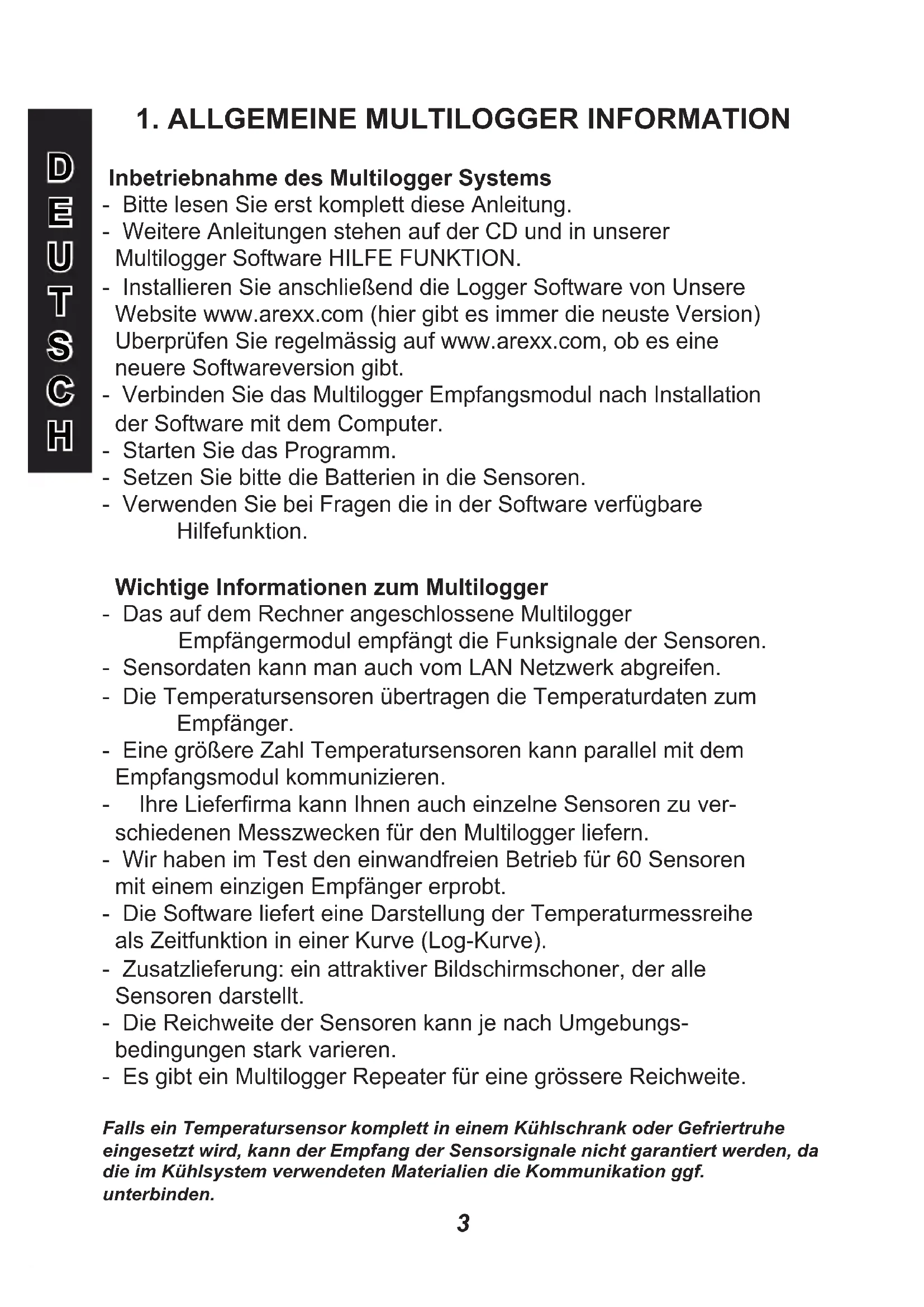

Inbetriebnahme des Multilogger Systems - Bitte lesen Sie erst komplett diese Anleitung. - Weitere Anleitungen stehen auf der CD und in unserer Multilogger Software HILFE FUNKTION. - Installieren Sie anschließend die Logger Software von Unsere Website www.arexx.com (hier gibt es immer die neuste Version) Uberprüfen Sie regelmässig auf www.arexx.com, ob es eine neuere Softwareversion gibt. - Verbinden Sie das Multilogger Empfangsmodul nach Installation der Software mit dem Computer. - Starten Sie das Programm. - Setzen Sie bitte die Batterien in die Sensoren. - Verwenden Sie bei Fragen die in der Software verfügbare Hilfefunktion. Wichtige Informationen zum Multilogger - Das auf dem Rechner angeschlossene Multilogger Empfängermodul empfängt die Funksignale der Sensoren. - Sensordaten kann man auch vom LAN Netzwerk abgreifen. - Die Temperatursensoren übertragen die Temperaturdaten zum Empfänger. - Eine größere Zahl Temperatursensoren kann parallel mit dem Empfangsmodul kommunizieren. - IhreLieferrmakannIhnenaucheinzelneSensorenzuver- schiedenen Messzwecken für den Multilogger liefern. - Wir haben im Test den einwandfreien Betrieb für 60 Sensoren mit einem einzigen Empfänger erprobt. - Die Software liefert eine Darstellung der Temperaturmessreihe als Zeitfunktion in einer Kurve (Log-Kurve). - Zusatzlieferung: ein attraktiver Bildschirmschoner, der alle Sensoren darstellt. - Die Reichweite der Sensoren kann je nach Umgebungs- bedingungen stark varieren. - Es gibt ein Multilogger Repeater für eine grössere Reichweite. Falls ein Temperatursensor komplett in einem Kühlschrank oder Gefriertruhe eingesetzt wird, kann der Empfang der Sensorsignale nicht garantiert werden, da die im Kühlsystem verwendeten Materialien die Kommunikation ggf. unterbinden.

Das Multilogger System enthält eine Temperaturlogger Software- anwendung, einen USB LAN, WIFI, oder GPRS Empfänger und mehrere Sensoren mit integriertem Sender. Ein USB- oder LAN Kabel verbindet den Empfänger mit dem Compu- ter oder mit einem LAN Netzwerk. Die Logger Software kann Daten mehrerer Empfänger synchronisieren. Es sind bereits viele Sensoren für das Multilogger System lieferbar. Diese Sensoren sind geeignet für Temperatur-, Luftfeuchtigkeit- , Span- nung- und CO2 Messungen im großen Bereich. Dabei gibt es auch IR- (Infra Rot) und externe RTD (PT-100) Fühler. Die am Computer installierte Temperaturlogger Software liefert eine Übersicht aller Temperaturdaten, die das Empfänger Modul zuvor von den Temperatursensoren empfangen hat. Jeder Temperatursensor aktualisiert fortlaufend den gemessenen Temperaturwert und meldet dem Empfänger etwa alle 45 Sekunden den neuen Messwert. DieSensorlistederLoggerSoftwarespeziziertfürjedenSensor jeweils Datum und Uhrzeit der zuletzt eingegangenen Messung. In der rechten Bildhälfte der Logger Software liefert das Programm eine zeit- liche Folge der registrierten Sensordaten für den selektierten Sensor. Die Sensoren und der Empfänger kommunizieren drahtlos. Die Kommunikationsfrequenz für die Datenübertragung beträgt 433MHz. Dieser Frequenzkanal ist für Sendeleistungen unterhalb 10 Milliwatt frei verfügbar. Diese geringe Sendeleistung erlaubt eine drahtlose Kommunikation über eine Entfernung von maximal 20-40 Metern. Je nach Bausituation in diesem Bereich kann die Reichweite variieren. Die Temperatursensoren sind für Standorte innerhalb und außerhalb Gebäuden geeignet, d.h. überall wo eine Registrierung der Temperaturkurve erforderlich ist. Bei gestörtem Empfang kann eine geringe Verschiebung oder Drehung des Sensors bzw. des Empfängers die Empfangsbedingungen bereits erheblich verbessern.

2. ANLEITUNG & SPEZIFIKATIONEN

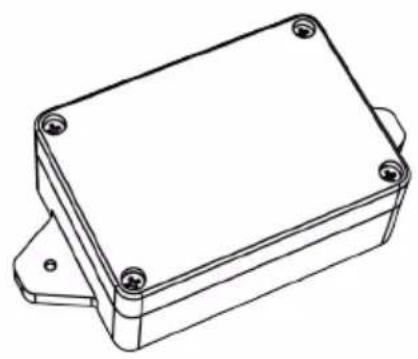

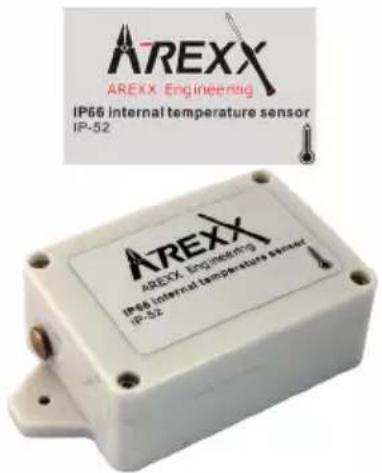

IP66 SENSOREN Bestücken Sie den Sensor mit den Batterien IP66 Wasserfest Temperatur Sensor mit Externer Fühler:Reichweite 90 m. (Freifeld: 180 m.)Bereich und genauigkeit:• ±1°C (max.) von +25°C bis +65°C• ±2°C (max.) von -40°C bis +85°C• ±3°C (max.) von -55°C bis +125°CKabellänge ± 750 mmStromversorgung 2 St. AA-Batterien Abmessung (WxTxH) 60x33x120 mmAREXX Multilogger IP66 Wasserfest Temperatur Sensor:Reichweite 90 m. (Freifeld: 180 m.)Bereich undgenauigkeit:• ±1°C (max.) von +25°C bis +65°C• ±2°C (max.) von -40°C bis +85°C• ±3°C (max.) von -55°C bis +125°CStromversorgung 2 St. AA-Batterien Abmessung (WxTxH) 60x33x100 mm

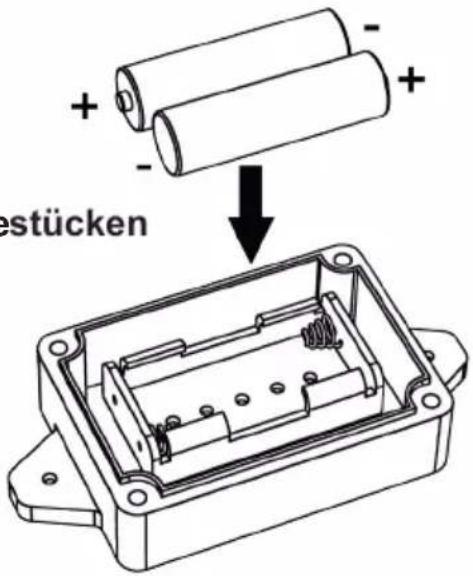

Abb.1.BatterienBestücken IP-52 IP-58ext Externer Fühler6 IP66 Wasserfest hohe genauigkeit Temperatur Sensor externer Fühler: Reichweite 90 m. (Freifeld: 180 m.) Bereich und genauigkeit:

• ±0,25°C (Typ.) von -40°C bis +125°C

• ±0,5°C (max.) von -20°C bis +100°C

• ±1°C (max.) von -40°C bis +125°C Kabellänge ± 750 mm Stromversorgung 2 St. AA-Batterien Abmessung (WxTxH) 60x33x120 mm IP66 Wasserfest Temperatur und Luft-feugtigkeit Sensor mit externer Fühler: Reichweite 90 m. (Freifeld: 180 m.) Bereich und genauigkeit: Temperatur;

• >±1°C von +10°C bis +40°C

• >±1,5°C von -10°C bis +50°C

• >±2,5°C von -40°C bis +100°C Luftfeugtigkeit; *± 0,5° von 20% bis 80% *± 7° von 0-20% und 80-100% Kabellänge ± 750 mm Stromversorgung 2 St. AA-Batterien Abmessung (WxTxH) 60x33x120 mm

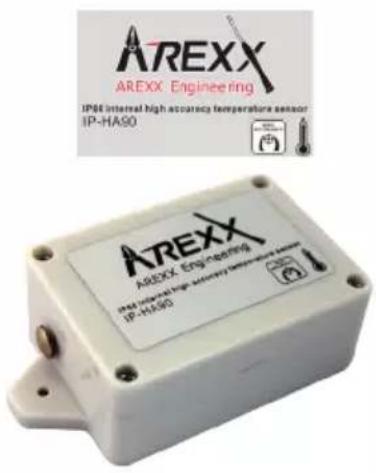

IP-HA90 AREXX Multilogger IP66 Wasserfest hohe genauigkeit Temperatur Sensor: Reichweite 90 m. (Freifeld: 180 m.) Bereich und genauigkeit:

• ±0,25°C (Typ.) von -40C bis +125°C

• ±0,5°C (max.) von -20°C bis +100°C

• ±1°C (max.) von -40°C bis +125°C Stromversorgung 2 St. AA-Batterien Abmessung (WxTxH) 60x33x100 mm IP-HA90ext Externer Fühler IP-TH78ext Externer Fühler7

3.Kommunikationstest Ein einfacher Test überprüft den Kommunikationsweg zwischen Sensor und Empfänger.

1. Entfernen Sie bitte die Batterien aus dem Sensor

2. Nur falls ein Eintrag bereits vorhanden ist: Entfernen Sie bitte

den Sensoreintrag in der Temperaturlogger Software (rechte Maustaste aktivieren)

3. Platzieren Sie den Sensor auf 1 Meter Abstand zum

betriebsbereiten Empfänger

4. Bestücken Sie den Sensor mit den Batterien

5. Die zugehörige Sensornummer muss nun innerhalb von

5 Sekunden in der Sensorliste auftauchen. Zusätzliche Informationen und Softwareupdates entnehmen Sie bitte der Webadresse www.arexx.com Weitere Fragen zu diesem Produkt können Sie im Forum der Webseite www.arexx.com stellen. In dieses Forum stehen bereits auch viele Antworte!8

Unterschiedliche Randbedingungen können den Datentransfer der Temperaturdaten beeinträchtigen. Störungen äußern sich in der Regel durch Lücken in den graphischen Temperaturkurven für den zugehörigen Sensor. Generell unterscheiden wird drei Störungsquellen für den Kommunikationsprozess:

1. Störung im USB, LAN, WIFI, GPRS -Empfänger

2. Störung im Temperatursensor

3. Störung in der Funkstrecke zwischen Sensor und Empfänger

4.1. Störung im USB, LAN, WIFI, GPRS -Empfänger Der Empfänger registriert kein einziges Signal, und zwar auch, wenn der Sensor unmittelbar neben dem Empfänger platziert wird. Mögliche Ursachen sind: - Der Empfänger ist nicht angeschlossen: LAN Kabel oder USB-Kabel. - Das USB-Treiber wurde nicht korrekt installiert. - Unbekanntes Softwareproblem im Computer. Lösungswege: - Überprüfen Sie bitte, ob links unten im Computerfenster der Temperaturdarstellung ständig die Meldung ‘Fertig’ eingeblendet wird. Falls an dieser Stelle ständig die Mitteilung ‘Störung der RF_USB-Kommunikation’ erscheint, hat Windows den USB-Empfänger nicht gefunden. - Entfernen Sie die LAN- oder USB-Kabel, warten Sie nun 10 Sekunden und schließen Sie das Kabel wiederum an. - Deinstallieren Sie die Logger Software und wiederholen Sie die Installation. ACHTUNG! Es gibt immer die neueste Software für gratis Download siehe WWW.AREXX.COM

4.2. Störung im Temperatursensor Der Empfänger registriert Signale eines Sensors, aber keine Signale eines bestimmten Sensors. Mögliche Ursachen sind: - Die Batterien im Sensor fehlen oder sind zu schwach. - Die Batterien im Sensor sind falsch gepolt. - DerSensorbendetsichaußerhalbderEmpfangsreichweite des Empfängers. - Der Sensor wurde beschädigt (z.B. durch Auslaufen der Batterie oder Verunreinigungen, bzw. Korrosion an den Batteriekontaktstellen). - Das Funksignal wird gestört (Siehe Punkt 3). Lösungswege: - Bestücken Sie den Sensor mit vollgeladenen Batterien und wiederholen Sie den Kommunikationstest (Beachten Sie bitte die Polarität der Batterien!!). - Überprüfen bzw. reinigen Sie bitte die Batteriekontaktstellen.

4.3.StörunginderFunkstrecke

Der Empfänger registriert gar keine, oder ggf. nur wenige Signale von einem oder von mehreren Sensoren. Mögliche Ursachen sind: - TrennwändeoderDeckenmitEisengeechtbendensichinder Funkstrecke zwischen Sensor und Empfänger. - Sensorund/oderEmpfängerwurdenaufeinerMetalläche platziert. - Sensorund/oderEmpfängerbendensichineinemBereichmit hoher Luftfeuchte. - Zwischenliegende Fenster mit Doppelverglasung, Beschichtung oder einer Kondensationsschicht. - Betrieb innerhalb der 20m-Reichweite anderer 433MHz Geräte - Störungen durch Funksignale von Funk- oder Fernsehsenderanlagen. - Betrieb innerhalb der 2-5m-Reichweite anderer elektrischer oder elektronischer Anlagen, wie z.B. Computersystemen oder Mikrowellengeräten. - Der Ladezustand der Batterien im Sensor geht zur Neige (Siehe Punkt 2). Lösungswege: - Korrigieren Sie die Position des Sensors, bzw. des Empfängers. - Entfernen Sie die Störungsquelle. - Fügen Sie einen oder mehrere Repeater hinzu

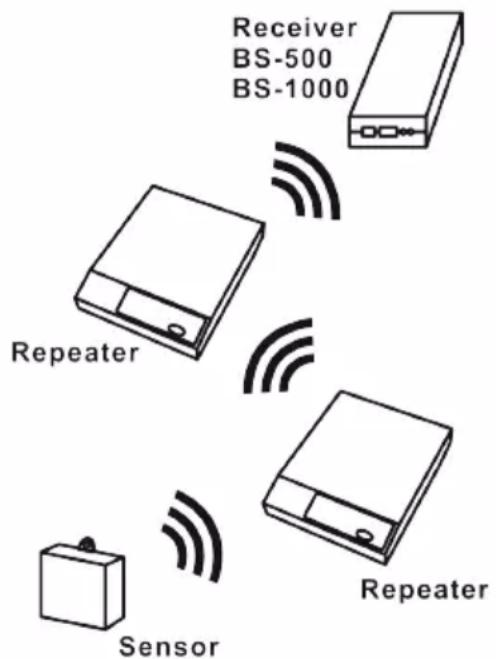

BeispielkongurationmitRepeater Stationen für größere Reichweite Abb.11.RepeaterKonguration11
