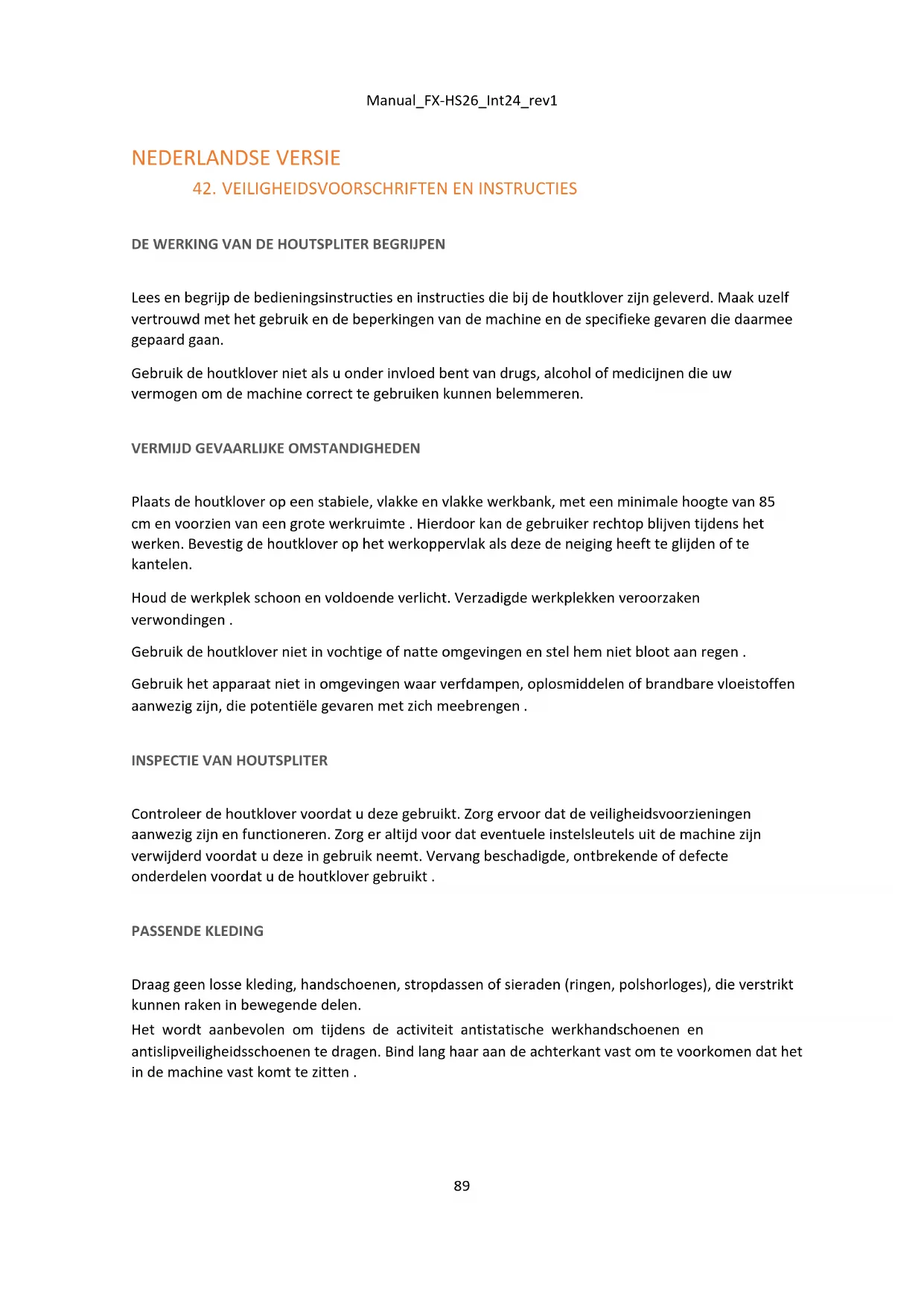

GEBRUIKSAANWIJZING FX-HS26 Fuxtec

Lees en begrijp de bedieningsinstrumenties en instructies die bij de houtklover zich geleverd. Maak uzelf vertrouwd met het gebruik en de beperkingen van de machine en de specifieke bevaren die daarmee gepaard.gaan.

Gebruik de houtklover Niet als u onder invloed bent van drugs, alcohol of medicijnen die uw vermogen om de machine correct te gebruiken können belemmeren.

VERMIJD GEVAARLIJKE OMSTANDIGHEDEN

Plaats de houtklover op een stabiele, vlakke en vlakke werkbank, met een minimale hoogte van 85 cm en voorzien van een groe werkruimte. Hierdoor kan de gebruiker rechtop blijvenijdens het werkken. Bevestig de houtklover op het werkoppervlak als deze de neiging heeft te glijden of te kantelen.

Houd de werkplek schoon en voldoende verlicht. Verzadigde werkplekken veroorzaken verwondingen.

Gebruik de houtklover Niet in vochtige of natte omgevingen en stel hem Niet bloot aan regen .

Gebruik het apparaat Niet in omgevingen waar verfdampen, oplosmiddelen of brandbare vloeistoffen aanwezig়, die potentièle gezaren met zich meebrengen.

INSPECTIE VAN HOUTSPLITER

Controleer de houtklover voordat u deze gelebruikt. Zorg ervoor dat de veiligheidsvoorzieningen aanwezig+zijn en functioneren. Zorg er.altijd voor dat eventuele instelsleutelsuit de machine zijn verwijderd voordat u deze in gebruik neemt. Vervang beschadigde, ontbrekende of defekte onderdelen voordat u de houtklover gelebruikt.

PASSENDE KLEDING

Draag geen losse kleding, handschoenen, stropdassen of sieraden (ringen, polshorloges), die verstrikt können raken in bewegende delen.

Het worden aanbevolen omijdens de activiteit antistatische werkhandschoenen en antislipveiligheidsschoenen te dragen. Bind langhaar aan de achterkant vast om te voorkomen dat het in de machine vast kommt te zitten.

De houtklover kan vreemde voorwerpen in de ogen projecteren. Dit kan blijvende schade aan uw gezichtsvermogen veroorzaken. Draag algijd een veriligeidsbril . Brillen voor dagelijks gebruik zijnuitsluitend uitgerust met schokbestendige lenzen en vertegenwoordigen geen persoonlijke veriligeidsvoorzieningen.

Plaats de houtkloverijdens gebruik Niet op de grond. Deze nadelige werkpositie vereist dat de gebruiker het apparaat met zijn of haar gezicht benadert, waardoor hij het risico loopt geraakt te worden door houtsnippers of vreemde voorwerpen.

VERLENGKABEL

Onjuist gebruik van verlengsnoeren kan ertoe leiden dat de houtklover defect raakt en oververhit raakt. Zorg ervoor dat de verlengkabel Niet langer is dan 10m en een doorsnede heeft van minder dan 2,5mm^2 , om voldoende stroom maar de motor te garanderen.

Vermijd het gebruik vanblootliggende en verkeerd geisoleerde aansluitingen. Verlengstukken要去en gemaakt toen van materiaal dat geschikt is voor gebruik buitenshuis.

PREVENTIE VAN ELEKTRISCHE SCHOK

Controleer of het elektrisch circuit voldoende beveiligd is en geschikt is voor het vermogen, de spanning en de freiendentie van de motor. Controleer vooraf de aanwezigheid van de aardaansluiting en een differentieelschakelaar.

Aard de houtklover. Vermijd lichaamscontact met geaarde constructies: leidingen, radiatoren, fornuizen en koelkasten.

Open nooit de motorbedieningskast. Als dit nodig blijkt, raadpleeg dan een gekwalificeerde elektricien.

Zorg ervoor dat u de metalen tanden van de stekker Niet met uw vingers aanraakt wanner u de houtklover aansluit op of loskoppelt van het stopcontact.

OMSTANDERS EN KINDEREN OP AFSTAND HOUDEN

De houtklover kan slechts door een persoon tegelijk worden gebruikt. Vreemdelingen要去en een veilige afstand tot het werkgebied bewaren, vooral wanner de houtklover in werking is. Gebruik in geen geval een andere persoon om een vastzittende houten stronk te ontstoppen.

CONTROLER SPANNING

Zorg ervoor dat er geen spijkers of vreemde voorwerpen in de te zagen houtblokken zitten. De uiteinden van de boomstammen要去en loodrecht worden gesneden. De takken要去en op bezelfde hoogte als de stam worden afgesneden.

VERDERE AANBEVELINGEN

Werk nicht op gladde oppervlakken.

Zorg alsoor evenwicht en een stabiele houding.

Ga nooit met uw voeten op de houtklover staan. Het omvallen van het apparaat of onbedoeld contact met snijgereedschappen{kunnen ernstige verwondingen verooorzaken. Plaats niets op of in de buurt van de houtklover waardoor de machine bereikt kan worden.

PREVENTIE VAN LETSELS DOOR ONVERWACHTE ONGEVALLEN

Besteed altijd bijzondere aandacht aan de beweging van de houtduwer.

Probeer geen hout in de machine te laden voordat de duwer is gestopt.

Houd uw handen uit de buurt van alle bewegende delen.

HANDBESCHERMING

Houd uw handen uit de buurt van de verschillende scheuren die in het hout ontstaan; deze scheuren können plotseling sluiten, waardoor de handen verplefterd of geamputeerd;kennen worden.

Verwijder vastgelopen houtblokken Niet met uw handen.

VERMIJD FORCERING

Met het apparaat dat op normale snugelid wordt gebruikt, kut u efectiever en veiligiger werken.

Probeer nooit hout te zagen dat groter is dan aangegeven in de specificatietabel. Deze procedure kan gevaarlijk zijn en schade aan de machine veroorzaken.

Gebruik de houtklover Niet voor doeleinden waarvoordeze Niet is ontworpen.

VERMIJD DAT DE MACHINE ONBEHEERD IN WERKING LAAT

Ganiet van het apparaat wegvoordathet volledig tot stilstandis gekomen.

ELEKTRISCHE STROOMONDERBREKING

Als het apparaat Niet in gebruik is, verwijder dan eerst het netsnoer voordat u aanpassingen uitvoert, onderdelen verrangt, schoonmaakwerkzaamheden uitvoert of aan de houtklover gaat werken.

MILIEUBESCHERMING

Breng de gebruiktte olie maar een erkend inzamelcentrum of volg de afvoerrichtlijnen van het land waar de houtklover worden gebruikt.

Niet weglooien via huishoudelijke leidingen, in de grond of in water.

VOER NAUWKEURIG ONDERHOUD UIT AAN DE HOUTSPLITER

Houd de houtklover schoon om de best möglichke prestaties en veiligheid te garanderen.

OPSLAG UIT DE BUURT VAN KINDEREN

Sluit de toeing tot de opslaglocatie af. Schakel het apparaat uit. Bewaar de houtklover buiten het bereik van kinderen en onbevoegde personen, die nicht bevoegd zich om het apparaat te gebruiken.

43. GEBRUIKSVOORWAARDEN

Deze houtklover is een machine bedoeld voor huishoudelijk gebruik. Het is ontworpen om te werkken bij omgevingsttemperaturen:tussen +5^ en +40^ en kan worden geinstalleerd op een hoogte van maximaal 1000 m boven zeiniveau. De omgevingsvochtigheid要去 minder dan 50% bedragen bij een temperatuur van +40^. De houtklover kan worden opgeslagen of vervoerd bij een omgevingsttemperatuur:tussen -25^ en +55^

Model		FX-HS26
Motor		230V~ / 50Hz / 2300W / IP54
Max.loggrootte	Diameter :	25cm
	Lengte :	52 cm
Splijtkracht :		7 ton
Druk hydraulica		28 MPa / 280 bar
Capaciteit hydraulische olietank		4 liter
Gewicht		59 kg

De diameter van het hout is indicatief - Klein hout kan moeilijk te zagen zijn als het scheuten, takvorken of een resistente verzel heeft. Het isECHter Niet moeilijk om stammen met normale gezels te snijden, zelfs met een diameter die groter is dan de hierboven aangegeven waarden.

Sluit de voedingslijn aan op een standaard 230V± 10% (50Hz± 1%) voedingspunt dat is uitgerust met beveiligingsvoorzieningen gegen onderspanning, overspanning, overstroom en een aardlekschakelaar (RCD) met een maximale reststroom van 0,03A.

45. PRESENTATIE

13.Drukker 7.Doos opdrachten
14. Rail 8. Transportwielen (alleen voor korte afstanden)
15. Beschermplaat 9. Bedieningshendel hydraulisch system
16. Steunbeugel 10. Afdekking

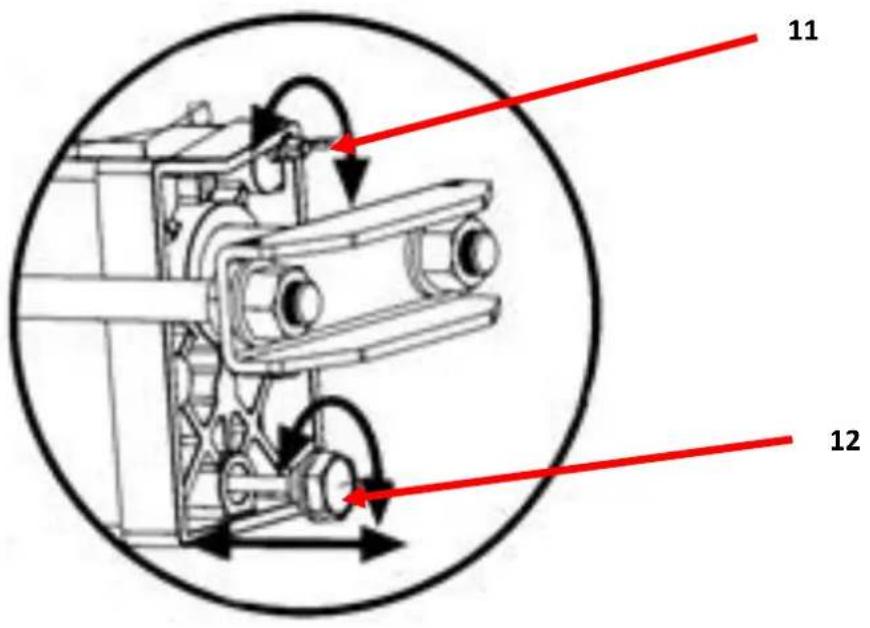

17. AAN/UIT-schakelaar 11. Ontluchtingssschroef
18. Elektromotor 12. Olieaftapschoef

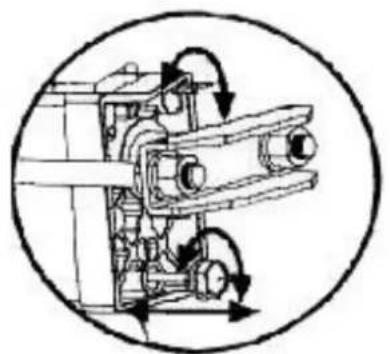

Voordat u de houtklover gebruikt, is het raadzaam om de ontluchtingsschroef eenaar slagen los te draaien, zodate er gemakkelijk lucht in en uit de olietank stroomt.

Terwijd houtklover loopt, moet u lucht door het ontluchtingsschroefgat voelen stromen.

Voordat u de houtklover verplaatst, moet u ervoor zorgen dat de ontluchtingsschroef is vastgedraaid, om te voorkomen dat er olie UIT dit punt lekt.

IN DE AANWEZIGHEID VAN EEN LOSSE ONTLUCHTINGSSCHROEF WORDT DE AANWEZIGE LUCHT IN HET HYDRAULISCHE SYSTEEM ONDERWORPEN AAN DECOMPRESSIE EN DAARVOLGENS COMPRESSIE. EEN DERGELIJKE CONSTANTE COMPRESSIE EN DECOMPRESSIE VAN DE LUCHT BESCHADIGT ONHERSTELBAAR DE AFDICHTINGEN VAN HET HYDRAULISCHE SYSTEEM EN VEROORZAAKT PERMANENTE S

De maximale druk is ingesteldijdens de productiefase van de houtklover en de maximale drukbegrenzungsschroef is afgedicht met lijm om ervoor te zorgen dat de houtklover Niet werkt met een druk van meer dan 7 ton. De afstelling werk uitgevoerd met professioneel gereedschap door gekwalificeerd personeel.

Ongeauthoriseerde resets können ertoe leiden dat de hydraulische pomp onvoldoende snijdruk levert, wat ernstig letsel en schade aan de apparatuur kan veroorzaken.

Deze houtklover is uitergerust met een veiligheidscontrolesystem dat vereist dat de gebruiker beiden handen tegelijkertijd gebruikt. De linkerhand bedient de hendel van het hydraulische system, terwijl de rechterhand de drukschakelaar bedient. Het apparaat vergrendelt als er ook maar een bedieningselement worden losgelaten. Pas nadat beiden handen de bedieningselementen haben losgelaten, begint de houtklover terug te keren maar de start configuratie.

Plaats de houtklover voor gebruik op 850 mm van de grond op een geschikte ondergrond, Zoals hieronder weergegeven

De trekkervergrendeling worden gebrukt om te voorkomen dat de hendel van het hydraulische system per ongeluk worden ingedrukt. Om de hydraulische hendel te bedieren, trekt u de trekker met uw wijsvinger maarachten voordat u de hydraulische hendelaar voren duwt.

Forceer de houtklover nooit langer dan 5 seconden om extreem hard hout te kloven.

Na deze korteperiode begint de olie onder druk oververhit te raken, waardoor de machine beschadigd kan raken. Het worden aanbevolen om dergelijk extreem harde houtblokken 90^ te draaien, om te controleren of het maybeijk is om in een andere richting te zagen. Als u het houtblok Niet Aunt zagen, betekent dit dat de hardheid ervan Niet compatibel is met de kenmerken van de machine. Om deze reden worden aanbevolen om het hout weg te gooien om de functionaliteit van de houtklover te garanderen.

Plaats de stam algid stevig op de steunplaten en rail. Zorg ervoor dat de houtblokken tijdens het zagen Niet draaien, wiebelen of weglijden. Forceer het mes Niet door de stam alleen in het bovenste gedeelte af te snijden. Hierdoor kan het mes breken of de machine beschadigen.

Zaag het hout in de groeirichting. Plaats het hout Niet kruislings op de houtklover om het te zagen. Deze procedure kan gevaren met zich meebrengen en de machine ernstig beschadigen.

Probeer Niet tegelijkertijd twee houtblokken te zagen, aangezien een ervan met geweld uit+zijn zitting zou+kunnen komen en de gebruiker zou+kunnen raken.

VRIJGEVEN VAN EEN VASTGESTELDE STOM

Laat beiden bedieningselementen los.

Nadat de duwer maar় oorspronkelijke positie is teruggekeerd enijken beweging heeft stoppezet, steekt u een houten wig onder de vastzittende boomstam.

Bedien de houtklover zo dat de houten wig onder het vastzittende houtblok worden geduwd.

Herhaal de voorgaande stappen met houten wiggen van toenemende dikte om de stronk volledig vrij te make

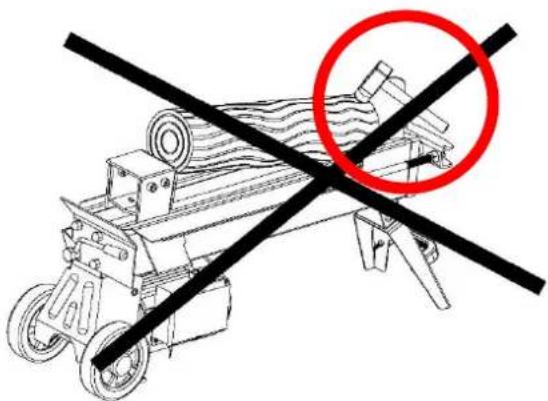

Probeer Niet met kracht op het vastzittende houten bloc te slaan. De slagen kuren de machines beschadigen of het houtblok in de lucht gooien, waardoor ongelukken ontstaan.

HYDRAULISCHE OLIE VERVANGEN

Vervang de hydraulische olie in de houtklover elke 150 bedrijfsuren. Voer de volgende proceduresuit om deze te verrangen.

Zorg ervoor dat alle bewegende delen tot stilstand zich gekommen en dat de houtklover Niet op het elektriciteitsnet is aangesloten.

Verwijder de olieaftapschroef met ingebouwde peilstok volledig.

Kantel de houtklover aan de kant van de steunpoot boven een 4 liter container, zodate de hydraulische olie worden afgetapt.

Nadat u de houtklover volledig leeggemaakt heeft, kantelt u de houtklover maar de motorzijde.

Voeg neue hydraulische olie toe (inhoud van de hydraulische olietank aangegeven in de bovenstaande babel, binnen de technische gegevens).

Maak het oppervlak van de oliepeilstok schoon en steek de peilstok opnieuw in de tank, waar bij u de houtklover loodrecht op de grond houdt.

Zorg er na het bijvullen voor dat het oliepeil:tussen de twee inkepingen op de peilstok staat.

Maak de olieaftapschroef schoon voordat u deze terugplaatst. Voordat u de houtklover in horizontale positie terugplaatst, moet u ervoor zorgen dat deze schroef volledig is vastgedraaid om lekkage te voorkomen.

Controleer regelmatig het oliepeil om er zeker van teল dat het tussen de twee inkepingen op de peilstok staat. Als het oliepeil te laag is, is bijvullenoodzakelijk.

Voor de werkung van het hydraulische system wordt het gebruik van de volgende hydraulische olien of oliën met identieke eigenschappen aanbevolen:

Na langdurig gebruik van de houtklover moet u de wig slijpen met een fijngetande vrij en eventuele bramen of aftschuiingen op de snijkant verwijderen.

47. PROBLEMEN OPLOSSEN

Probleem	Mogelijk oorzaak	Acties corrigerend
De motor stopt na het starten	Overbelastingsbeveiliging gedeactiveerd (vereist om schade aan de houtklover te voorkommen)	Neem contact op met een gekwalificeerde elektricien om de schakelkast te openen en de overbelastingsbeveiliging opnieuw te activeren
Gemist uitvoering snee	Het bloc is verkeerd gespositioneerd	Volg de stappen beschreiben in het hoofdstuk "Gebruik".
	De grootte of hardheid van het houtblok overschrijdt de capaciteit van de machine.	Verklein het formaat van de boomstam voordat u deze op de machineplaatst.
	De snijwig is nicht scherp.	Volg de instructies in het hoofdstuk "Slijpwig".
	Olie lek	Identificier de lekken en neem contact op met de klantenservice van FUXTEC.
	Er is een ongeoorloofde aanpassing van de drukontlastingsschroeif uitgevoerd. Het maximale drukniveau was te laag ingesteld.	Neem contact op met de FUXTEC-klantenservice.
De duwer beweegt abrupt, maakt ongebruikelijke geluiden of trilt overmatig	Laag hydrauliekoliepeil en overtollige lucht in het hydraulisch systeme.	Controler het oliepeil en vul indien nodig bij.
Er lekt olie UIT de klepstoters of op andereplaatsen.	Stagnatie van lucht in het hydraulische circuit tijdens aktiviteit	Draai de ontluchtingsschoef 3/4 slag los voordat u de houtklover gebruikt.
	De ontluchtingsschoef was Niet goed gesloten voordat de houtklover ward verplaatst.	Draai de ontluchtingsschoef stevig vast voordat u de houtklover verplaatst.
	De olieaftapschoef met ingebouwde peilstok is Niet goed gesloten.	Draai de olieaftapschoef met ingebouwde stang stevig vast.
	De hydraulische module en/of afdichtingen� vslen versleten	Neem contact op met de FUXTEC-klantenservice

48. VERKLARING VAN OVEREENSTEMMING EU

Hierbij,

verklaart dat de hieronder beschreiben machine, op basis van de specifieke structuur en versie die op de markt worden gebracht, voldoet aan de fundamentele verligheids- en gezondheidseisen die van kracht zich en zich vastgelegd in de gemeinschapsrichtlijnen.

In overeenstemming met de volgende richtlijnen en wetten:

Machinerichtlijn (2006/42/EG)

Laagspanningsrichtlijn (2014/35/EU)

Richtlijn elektromagnetische compatibiliteit (2014/30/EU)

Richtlijn geluidsemissies (2000/14/EG)

Voor de volgende machine: FX-HS26 houtkliever

Gegarandeerd geluidsvermogensniveau (Lwa): 91 dB(A)

Toegepaste geharmoniseerde normen: EN 609-1 :2017; EN 60204-1/A1:2018;

EN 55014-1:2017/A 11:2020; EN 55014-2:1997/A2:2008; EN 61000-3-2:2014; EN 61000-3-11:2000

Beheerder technische documentatione:

FUXTEC GmbH

Kappstraße 69

D-71083 Herrenberg

Gesigneerd door Leonhard Zirkler (CEO)

Datum: 19-09-2022
