Producttype	Waspoort met borstels voor voertuigen
Merk	Kärcher
Model	RBS 6000
Installatiehoogte (RBS 6012/RBS 6014)	3180 mm / 4370 mm
Was hoogte (RBS 6012/RBS 6014)	3645 mm / 4205 mm
Installatiebreedte	1700 mm
Gewicht (RBS 6012/RBS 6014)	234 kg / 240 kg
Elektrische voeding (afhankelijk van versie)	400 V, 3~, 50 Hz / 230 V, 3~, 50 Hz / 240 V, 1~, 50 Hz / 230 V, 3~, 60 Hz
Opgenomen vermogen	1,1 kW
Waterdruktoevoer	0,3 tot 0,6 MPa (3 tot 6 bar)
Waterverbruik	80 l/min
Maximale watertemperatuur	30 °C
Beschermingstype	IP54 / IPX5
Omgevingstemperatuur	+3 tot +50 °C
Maximale luchtvochtigheid	70 %
Geluidsdrukniveau LpA	65 dB(A)
Totale trillingswaarde van de armen	< 2,5 m/s²
Brutogewicht van de installatie in bulk	250 kg (4500 mm x 1700 mm x 1100 mm)
Afmetingen van de wasplaats	Lengte voertuig +4000 mm, Breedte voertuig +4000 mm
Watertoevoer	3/4 duim
Reinigingsmiddel	Kärcher-shampoo, instelbare dosering (ca. 80 ml/min voor shampoo)
Onderhoud	Maandelijkse smering van lagers en ketting; visuele controle van rollen, sproeiers, filter; vervanging van borstels per paar
Veiligheidsvoorzieningen	Noodstopknop, veiligheidsschakelaars borstel, stroomonderbreker, antivriesbeveiliging
Garantie	Volgens Kärcher-voorwaarden, gebruik van originele onderdelen vereist
Meegeleverde accessoires	Spreidrollen, spatbescherming, verstelbare zwengel

Veelgestelde vragen - RBS 6000 Kärcher

Welk type reinigingsmiddel kan ik gebruiken met de Kärcher RBS 6000?

Gebruik uitsluitend door Kärcher goedgekeurde reinigingsmiddelen, zoals speciale shampoo. Gebruik geen oplosmiddelen, zuren, benzine of andere gevaarlijke stoffen. De doseersnelheid is instelbaar en moet worden aangepast aan het product.

Hoe stel ik de doseerpomp in?

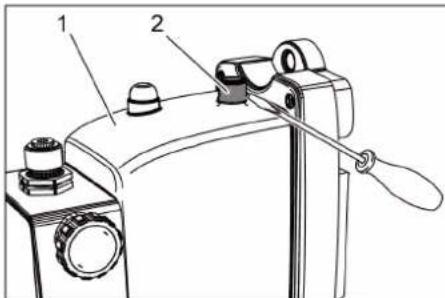

Til de dop van de pomp op met een kleine schroevendraaier en stel de stroom in met de potentiometer onder de dop. De fabrieksinstelling is 100 ml/min (6 l/u), maar voor shampoo verlaagt u dit tot ongeveer 80 ml/min. Plaats de dop na het instellen terug om de pomp te beschermen tegen vocht.

Wat zijn de vereisten voor de wasplaats?

De wasplaats moet een vlakke, obstakelvrije ondergrond zijn met een maximale helling van 2%, waterafvoer, antislipvloer en stabiele roosters. Bij buitengebruik moet de installatie ook tegen wind worden beschermd.

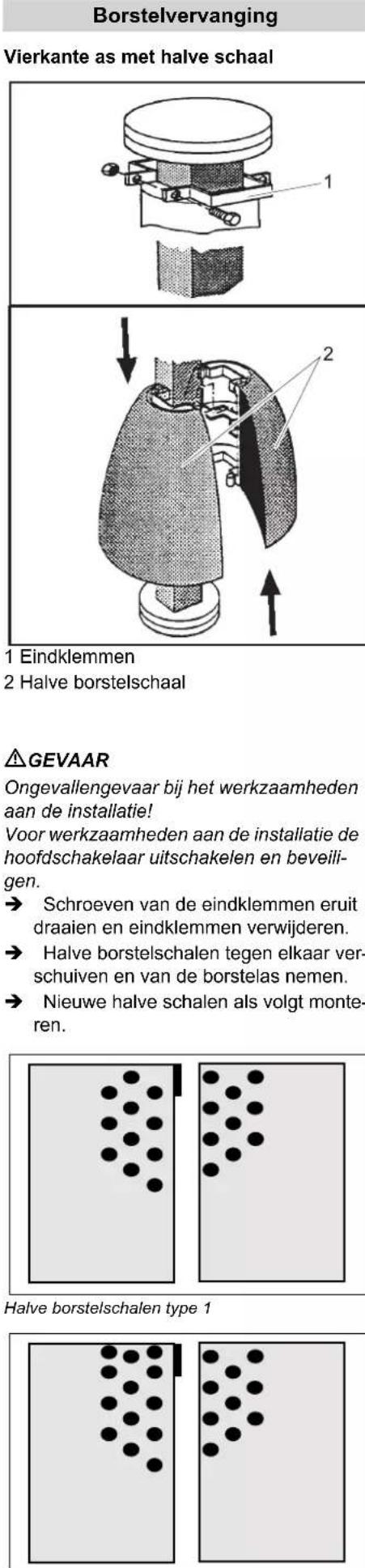

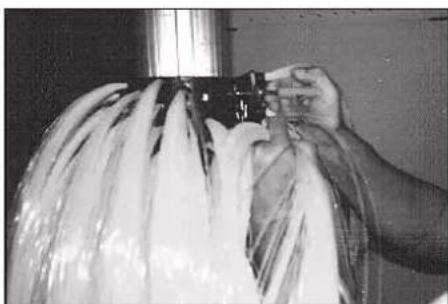

Hoe vervang ik de borstels?

Schakel de stroom uit en beveilig de installatie tegen herinschakeling. Verwijder de eindklemmen en vervolgens de borstelhelften door ze te verschuiven. Monteer de nieuwe borstelhelften per paar, met een onderlinge verschuiving van 90°. Draai de schroeven vast en controleer de montage. Gebruik altijd originele onderdelen.

Wat is de juiste inveringsdiepte van de borstel?

Wanneer de aandrukkracht correct is, raken de sproeiers lichtjes het voertuig. Te veel druk verbetert de reiniging niet. Verander de draairichting van de borstel niet tijdens het gebruik.

Hoe bescherm ik de installatie tegen vorst?

Tap de installatie volledig af: sluit de watertoevoer af, blaas de leiding en de installatie door met perslucht en schakel kort de borstelaandrijving in om restwater te verwijderen.

Wat zijn de belangrijkste veiligheidsvoorzieningen?

De installatie heeft een noodstopknop en twee veiligheidsschakelaars voor de borstel. Deze moeten minstens eenmaal per maand worden gecontroleerd. De borstel draait alleen wanneer de veiligheidsschakelaar is geactiveerd.

Welke voedingsspanning is beschikbaar?

Afhankelijk van de versie: 400 V driefase 50 Hz, 230 V driefase 50 Hz, 240 V eenfase 50 Hz of 230 V driefase 60 Hz. Controleer het label op de installatie. De aansluiting moet door een gekwalificeerde elektricien worden uitgevoerd.

Hoe onderhoud ik de sproeiers en het filter?

Controleer maandelijks de staat van de sproeiers en hun spuitkegel. Reinig de sproeiers indien nodig. Het aanzuigfilter van het reinigingsmiddel moet regelmatig worden gereinigd om afzettingen te verwijderen.

Wat te doen bij een storing waarbij de installatie niet start?

Controleer eerst het stroomnet (zekering, stroomonderbreker). Als de borstel de snelheid niet bereikt, controleer dan het borstelligger. Voor de doseerpomp controleert u de kleppen en aanzuigleidingen. Als het probleem aanhoudt, raadpleeg dan een elektricien of de klantenservice van Kärcher.

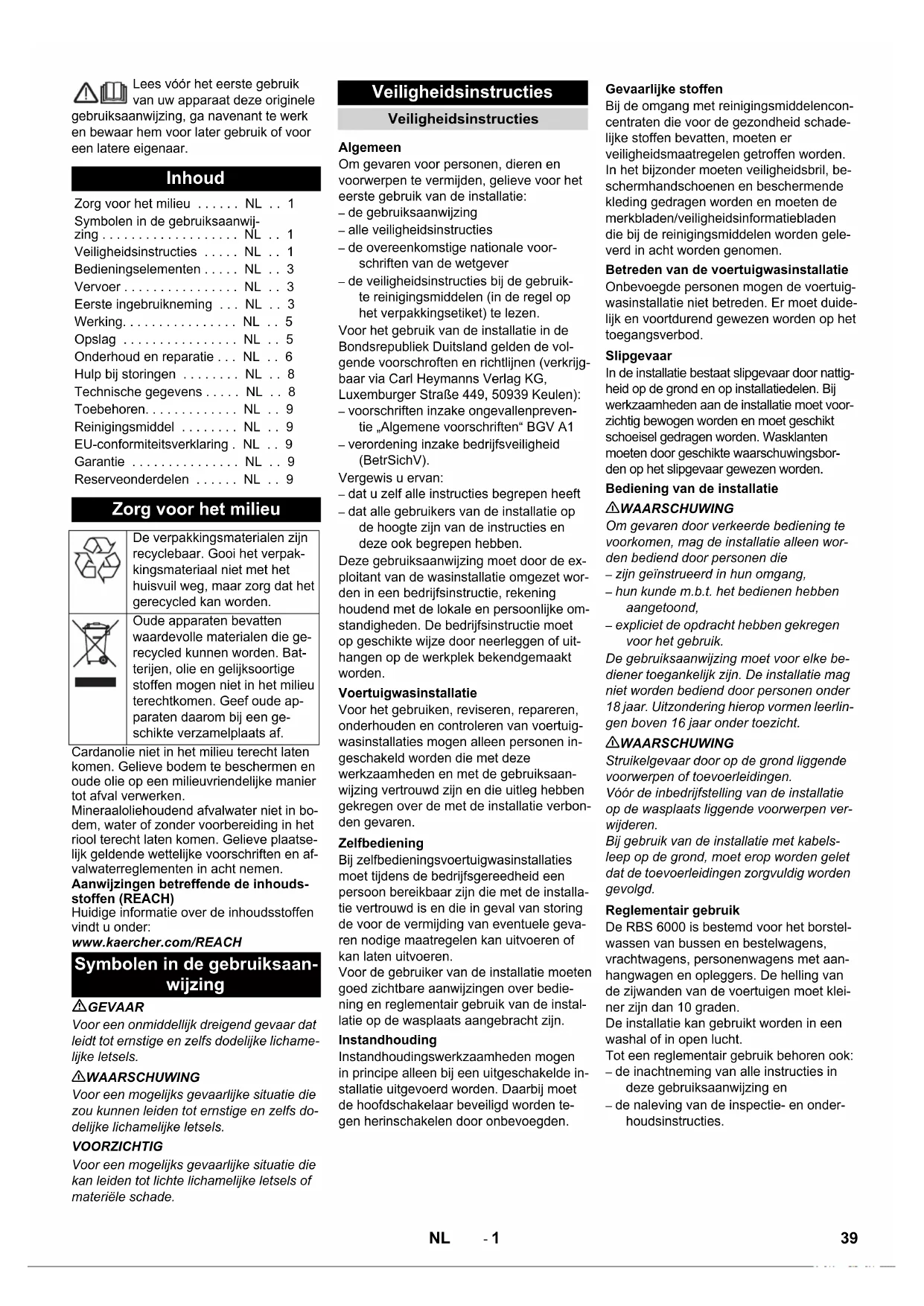

GEBRUIKSAANWIJZING RBS 6000 Kärcher

Zorg voor het milieu NL 1

Symbolen in de gebruiksaanwij

z ing .NL 1

Veiligheidsinstructies .NL 1

Bedieningselementen .NL 3

Vervoer NL 3

Eerste ingebruikneming .NL .3

Werking. NL 5

Opslag .NL 5

Onderhoud en reparatie...NL...6

Hulp bij storingen NL 8

EU-conformiteitsverklaring. NL . 9

Garantie NL 9

Reserveonderdelen NL 9

Zorg voor het milieu

De verpakkingsmaterialen zijn recyclebaar. Gooi het verpakkingsmaterial Niet met het huisvuil weg, maar zorg dat het gerecycled kan worden.

Oude apparaten bevatten waardevolle materialen die geRecycled kunnen worden. Batterijen, olie en gelijksoortige stoffen mogen nicht in het milieu terechtkomen. Geef oude apparaten.daarom bij een geschikte verzamelplaats af.

Cardanolie nied in het milieu terecht latent komen. Gieve bodem te beschermen en oude olie op een milieuvriendelijk manier tot afval verweken.

Mineraaloliehoudend afvalwater nicht in bodem, water of zonder Voorbereiding in het rioolterecht laten komen. Gelieveplaatselijk geldende wettelijke voorschriften en afvalwaterreglementen in acht nemen.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Symbolen in de gebruiksaan-wijzing

GEVAAR

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijk leichamerlijke letsels.

WAARSCHUWING

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijkke lichamelijkke letsels.

VOORZICHTIG

Voor een möglichs gevaarlijke situatie die kan leiden tot lichte lichamelijkkeLetsels of materièle schade.

Veiligheidsinstructies

Veiligheidsinstructies

Algemeen

Om geziven voor Personen, dieren en voorwerpen te vermijden, gelieve voor het eerste gebruik van de installmente:

-de gebruiksaanwijzing

• alle veiligheidsinstructies

• de overeenkomstige nationale voorschriften van de wetgever

• de veiligheidsinstrumenties bij de gebruikte reinigingsmiddelen (in de regel op het verpakkingsetitet) te lezen.

Voor het gebruik van de installmentie in de Bondsrepubliek Duitsland gelden de volgende voorschroften en richtlijnen (verkrijgbaar via Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Keulen):

• voorschriften inzake ongevallenpreventie,Algemene voorschriften"BGV A1

• verordening inzake bedrijfsveiligheid (BetrSichV).

Vergewis u ervan:

• dat u selbst alle instructies begrepen heeft

• dat alle gebruikers van de installmentie op de hoogte�n van de instructies en deze ook begrepen hebben.

Deze gebruiksaanwijzing要去 door de exploitant van de wasinstallatie omgezet worden in een bedrijfsinstructie, reckening houdend met de lokale en personlijke omstandigheden. De bedrijfsinstructie要去 op geschikte wijze door neerleggen of uithangen op de werkplek bekendgemaakt worden.

Voertuigwasinstallatie

Voor het gebruiken, reviseren, repareren, onderhonden en controleren van voertuigwasinstallaties mogen alleen Personen ingeschakeld worden die met deze werkzaamheden en met de gebruiksaanwijzing vertrouwd�n en die uitleg hebben gekregen over de met de installmentie verbonden gezaren.

Zelfbediening

Bij zelfbedieningsvoertuigwasinstallaties moet tijdens de bedrijfsgereedheid een persoon bereikbaar zichn die met de installation vertrouwd is en die in geval van storing de voor de vermijding van eventuele gevaaren nodige maatregelen kan uitvoeren of kan latent uityoeren.

Voor de gebruiker van de installmentie要去en goed zichbare aanwijzingen over bediening en reglementair gebruik van de installmentie op de wasplaats aangebracht+zijn.

Instandhoulding

Instandhoudingswerkzaamheden mogen in prince alleen bij een uitgeschakelde installatie uitgevoerd worden. Daar bij要去 de hoofdschakelaar beveiligd worden tegen herinschakelen door onbevoegden.

Gevaarlijke stoffen

Bij de omgang met reinigingsmiddelenconcentraten die voor de gezondheid schadelijkke stoffen bevatten, moeten erveiligheidsmaatregelen getroffen worden. In het bijzonder要去en veiligheidsbril, beschemhandschoenen en beschemende kleding gedragen worden en要去en de merkbladen/veiligheidsinformatiebladen die bij de reinigingsmiddelen worden geleverd in zich worden genomen.

Betreden van de voertuigwasinstallatie

Onbevoegde Personen mogen de voertuigwasinstallatie Niet betreden. Er要去 duidelijk en voortdurend gewezen worden op het toegangsverbod.

Slipgevaar

In de installmentie bestaat slipgevaar door nattigheid op de grond en op installmentiedelen. Bijwerkzaamheden aan de installmentie moet voorzichtig bewogen worden en moet geschikt schoeisel gedragen worden. Wasklanten要去en door geschikte waarschuwingsborden op het slipgevaar gewezen worden.

Bediening van de installmente

WAARSCHUWING

OmGVaren doorverkeerde bediening te voorkomen, mag de installmente alleen wordenbediend door personen die

-zijn geinstrueerd in hun omgang,

-hun kunde m.b.t. het bedieren hebben aangetoond,

-explicit de opdracht hebben gekregen voor het gebruik.

De gebruiksaanwijzing moet voor elke bediener toegankelijk zijn. De installmentie mag Niet worden bediend door personen onder 18aar. Uitzondering hierop vormen leerlingen boven 16aar onder toezicht.

WAARSCHUWING

Struikelgevaar door op de grond ligende voorwerpen of toevoerleidingen.

Vór de inbedrifstelling van de installment op de wasplaat ligende voorwerpen verwijderen.

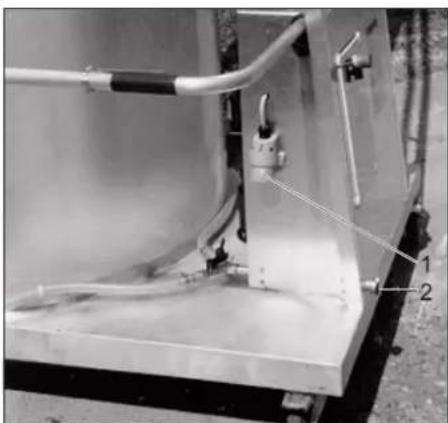

Bij gebruik van de installmentie met kabelsleep op de grond, moet erop worden gelet dat de toevoerleidingen zorgvuldig worden gevolgd.

De RBS 6000 is bestemd voor het borstelwassen van bussen en bestelwagens, vrachtwagens, personenwagens met aanhangwagen en opleggers. De helling van de zichwanden van de voertuigen moet kleiner� dan 10 grades.

De installmentie kan gekrukt worden in een washal of in open lucht.

Tot een reglementair gebruik behoren ook:

• de inachtneming van alle instructies in\ deze gebruiksaanwijzing en

• de naleving van de inspectie- en onderhoudsinstructies.

VOORZICHTIG

Verhoogd corrosiegevaar door gebruik van ongeschikte reinigingsmiddelen.

De volgende reinigingsmiddelen mogen.
niet door de installmente verwerkt worden:

• reinigingsmiddelen die bestemd zijn voor de reiniging van de washal.
• reinigingsmiddelen die bestemd zich voor de externe reiniging van de wasinstallatie.
• Reinigungsmiddelen die met een afzonderlijk apparaat aangebracht worden op het voertuig (bv. velgreiniger).
• Middelen voor afvalwaterbehandeling.
  Enkel door KARCHER vrijgegeven reinigingsmiddelen gebruiken.

Werkplaats

De installmente worden met beiden handen aan de handgreep vastgehonden en langs het voertuig getrokken. Daar bij moet de overeenkomstige verilgheidsschakelaar Borstel met een hand bediend worden.

Onvakkundig gebruik

VOORZICHTIG

Beschadigingsgevaar! De RBS 6000 is enkel geschikt voor de reiniging van voertui-gen met rechte en gladde zijwanden waarvan de helling kleiner is dan 10^ . De exploitant van de installmentie is verantwoordelijk voor schade die ontstaat door onreglementair gebruik, in het bijzonder door de reiniging van voertuigen die Niet in deze handleiding beschreibenন.

Bronnen van gevaar

Algemene gevaren

GEVAAR

Gevaar voor letsel door rondvliegende onderdelen! Rondvliegende vuildeeltjes of voorwerpen hunnen personen oderen verwonden. Om deze redenen moet de halbodem worden vrijgehonden van los rondingerende voorwerpen.

Draag een veiligheidsbril tijdens onderhoudswerkzaamheden.

Explosiegevaar

△GEVAAR

Explosiegevaar! Het apparaat mag nicht worden gebruikt in de nabijheid van een potentieel explosieve atmosefer. Alleen apparaten die uitdrukkelijk zijn bedoeld en gemarkeerd voor dit doel zijn vrijgesteld. Erogen geen explosieve,licht ontvlambare of giffige stoffen worden gebruikt als reinigingsmiddelen,zoals:

-Benzine
- Stookolie en dieselbrandstof
- Oplosmidden
- Oplosmiddelhoudende vloeistoffen
- Onverdunde zuren
- Aceton

In geval van onzekerheid, vraag het aan de fabrikant.

Gehoorbeschadiging

De geluiden die van de installmentie uitgaan, zich ongevaarlijk. Wanner echter geluidsversterkende onderdelen / lichamen afgespoten worden, kan een te hoge lawaaibelasting optreden. In dit geval gehoorbescherming dragen.

Elektrische gezaren

GEVAAR

Gevaardoorelektrische schok.

-Elektrische kabel, stekkerverbindungen en klemmenkastjes nooit met natte handen vastpakken.
-Elektrische aansluitleidingen of ver-lengkabels mogen Niet door overrijden, beknellen, trekken of iets dergelijks beschadigd raken. Kabel beschemen te-gen hitte, olie en scherpe kanten.
- Met een beweeglijk reinigingsapparaat (bijv. met hagedrukreinigers) mag de waterstraal nooit op elektrische apparaten of installations gericht worden.
- Alle stroomvoerende delen in het werkbereik moeten zijn beschermd gegen straalwater.
- Installations mogen alleen op reglementair geaarde stroombronnen aangesloten worden.
- Alle werkzaamheden aan elektrische onderdelen van de installmentie mogen alleen door een elektricien worden uitgevoerd.
- Accessoires die nicht direct met de installatione zich verbonden, moeten in de potenialvereffening geintegreerd zich.

Gevaar door voor de gezondheid gevaarlijke stoffen

GEVAAR

Sommige van de gebruekte schoonmaakmiddelen bevatten stoffen die gevaarlijk zijn voor de gezondheid, en het is dus van essentieel belang de bijgeleverde of erop gedrukte instructies te volgen.

Het water dat door de installmentie wordt afgegeven, mag Niet worden opgedronken! Door het bijgemengeinigingsmiddel bezit het geen drinkwaterkwaliteit.

Indien voor de werkking van de installmentie behandeld industriewater worden gebruikt,要去en de kiemremmingsvoorschriften van de fabrikant van de zuiveringsinstallatie in alot worden genomen.

Stoffen, die nicht bij een algemeen gebruikelijke buitenreiniging van voertuigen ontstaan (zoals bijv. chemicalien, zware metalen, pesticiden, radioactieve stoffen, fecalien of smetstoffen), mogen nicht in de wasinstallatie terechtkomen.

Gevaardoor stroomultval

Een ongecontroleerde heropstarten van de installmenta na stroomuitval is door contructieve maatregelen uitgesloten.

De borstel draait enkel bij de bediening van een veiligheidsschakelaar.

Milieubedreiging door afvalwater

Voor de verwerking van het afvalwater要去en deplaatselijke voorschriften in achtgenomen worden.

Instandhouding en supervisie

Om een veilig gebruik van de installmentie te garanderen en bevaren bij onderhoud, supervisie en controle te voorkomen,要去 de betreffenden aanwijzingen nageleefd worden.

Instandholding

Onderhoudswerkzaamheden要去en door een vakkundige persoon en op regelmatige tijdstippen volgens de gegevens van de fabrikant uitgevoerd worden, waar bij要去en bestaande bepalingen en verilgheidsvereisten in acht genomen worden. Werkzaamheden aan de elektrische installmenten mootuitsluitend uitgevoerd worden door een electricien.

GEVAAR

Verwondingsgevaar. De installmentie moetuitgeschakeld en tegen onbedoeld en onbevoegd herinschakelen beveiligd zijnvooraeer onderhouds- en instandhouddingswerkzaamheden uitgevoerd worden.

Controle

De veiligheid van deze wasinstallatie moet voor de eerste inbedrijfstelling en daarna minstens halfjaarlieks door een vakkundige person gecontroleerd worden. Deze controle omvat in het bijzonder:

• Visuele controle met betrekking tot uitwendig herkenbare slijtage resp. beschadiging
• Functionele controle
• volledigheid en functionaliteit van veiligheidsinrichtingen bij zichfbedieningsinstallaties dagelijks voor het bedrijfsbegin, bij bezende installationsaar behoefte en minstens maandelijks.

Originele onderdelen gebruiken

Gebruik uitsluitend originele onderdelen van de fabrikant of door de fabrikant aanbevolen onderdelen aangezien anders de garantiebepalingen verrallen. Neem alleveiligheids- en gebruiksinstrumenties vandeze onderdelen in acht. Het betreft:

-reserve- en slijtageonderdelen
toebehoren
-bedrijsstoffen
- Reinigingsmiddel.

Noodstopschakelaar

GEVAAR

Ongevalgevaar door defecte veiligheidsinrichtingen! De installmentie beschikt over eenoodstopschakelaar en twee „veiligheidsschakelaars borstel".

Veiligheidsnrichtingen moeten indien nodig maar minstens een keer per maand, gecontroleerd worden op perfecte werking!

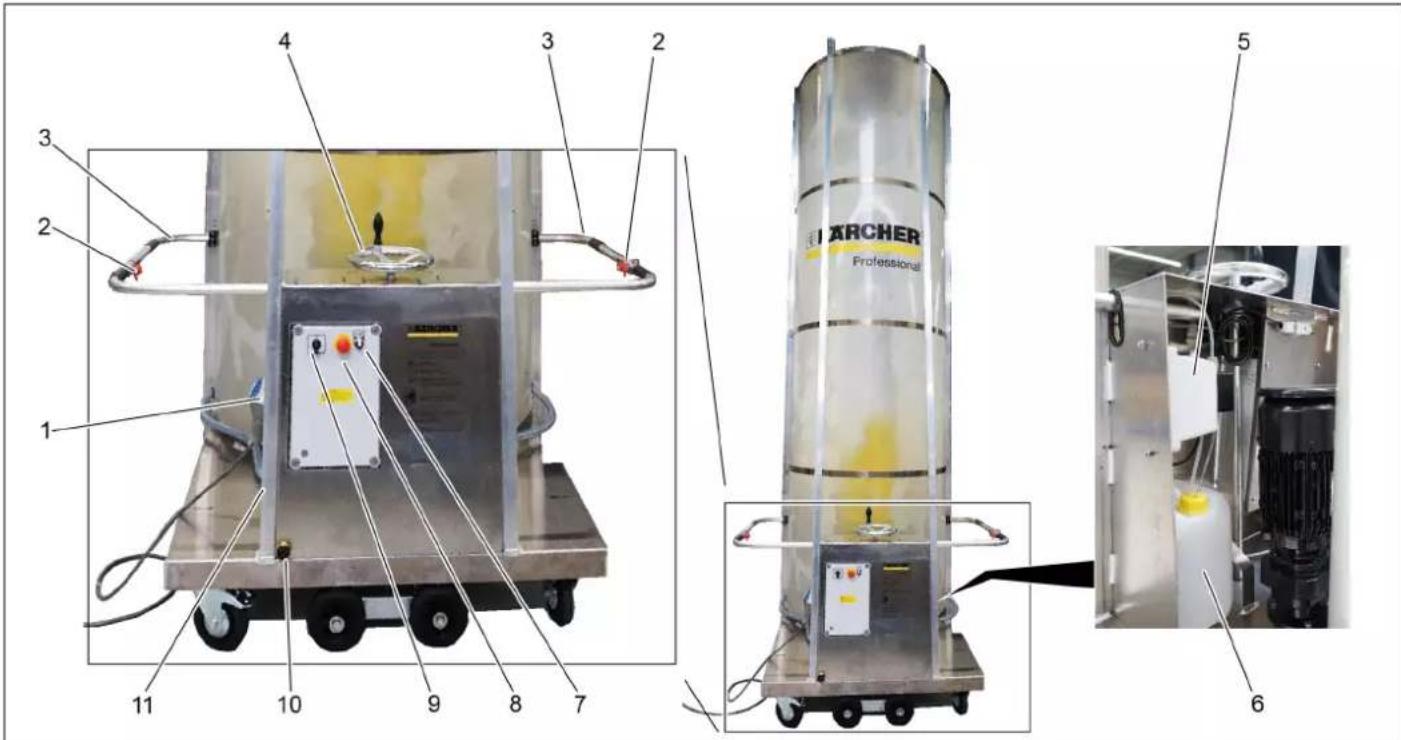

Bedieningselementen

1 Netstekker
2 Veiligheidsschakelaar (borstel)
3 Handgreep
4 Krukhendel Kantelen
5 Doseerpomp
6 Reinigingsmiddelreservoir
7 Schakelaar doseerpomp
8 Noodstopknop
9 Hoofdschakelaar
10 Wateraansluiting
11 Afluitkleppen voor spreibuizen

Vervoer

WAARSCHUWING

Verwordings- en beschadigingsgevaar! Gewicht van de installmentie in acht nemen bij het transport.

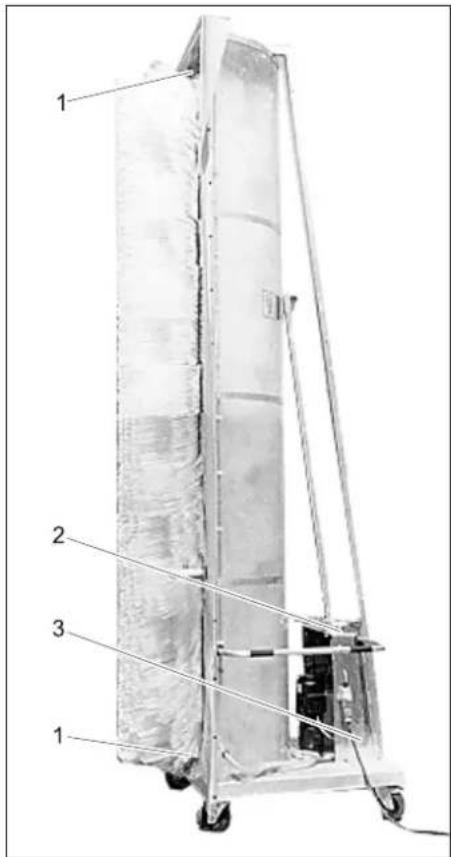

De installmentie kan liggen op het laadopppervlak van een vrachtwagen getransporteerd worden:

Afstandssrollen verwijderen.
Installatie met twee Personen op de borstelzijde kantelen.
Installatie op het laadoppervlak schui-ven.
Installatie gegen verschuiven beveiligen.

Eerste ingebruikneming

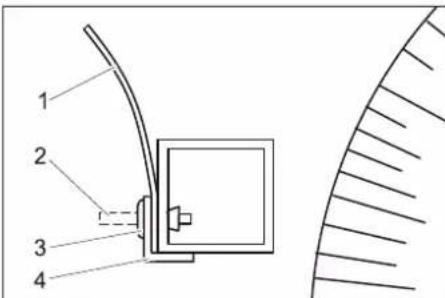

Spatbescherming aanbrengen

1 Spatbescherming
2 Stift
3 Tiknagel
4 Hoekprofiel

Beide hoekprofielen zijn voor het transport met tiknagels aan het onderstel bevestigd,

inbouwpositie van de hoekprofielen voor de montage markeren.
Stiften van de tiknagels met een doorslag maar binnen slaan.
Hoekprofielen verwijderen.
Bijgevoegde spatbescherming uittrollen en op de vierkante buis leggen.

Instructie:

De spatbeschermingsstroken zijn in de korte richting gewelfd. Bij de montage要去 deze welving weg van de borstel wijzen.

Hoekprofiel opnieuw aanbrengen.
Tiknagel door hoekprofiel, spatbescherming en vierkante buis steken en stevig induwen.
Stift van de tiknagel met de hamer erin slaan.
Dat proceses herhalen bij alle boorgaten in de hoekprofielen.

Afstandsrollen monteren

Beide bijgevoegde afstandsrollen bevestigen op het onderstel van de installmentie. Hoogte bepalen overeenkomstig de te wassen voertuigen.
Contramoeren aanspannen.

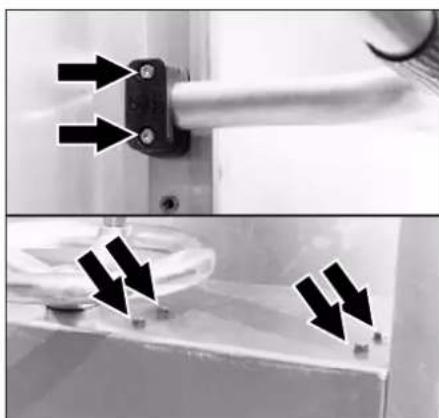

Handgreep instellen

De handgrepen können in twee standen bevestigd worden.

Hoothe wijzigen:

→ Schroeven losdraaien.
Handgreep maar beneden zwenken zo-dat de kabel van de veiligheidsschakelaar Niet beschadigd worden.
Handgreep voorzichtig uittrekken (kabel van de veiligheidsschakelaar ligt in de greep).

Buitenste schroef van de klem verwijden, klem 180^ draaien en schroef op-nieuw Lichtjes indraaien
Handgreep voorzichtig in deijke positie schuiven en de klemmen opnieuw vastzetten.

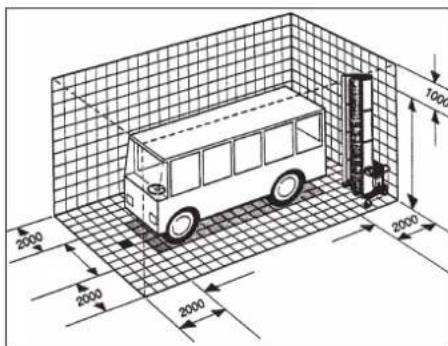

Wasplaats

De installmentie kan gebruikt worden in een washal of in open lucht.

De nodsige wasplaatsafmetingen zich hierboven vermeld.

Vereisten aan de wasplaats:

• effen oppervlak
  -vrij van hindernissen
  max. helling van 2%
  Waterafvoer
• veilige staproosters en afdekplaten
  -vloerbedekking met antislip-oppervlak.

Wateraansluiting

WAARSCHUWING

Gevaar voor de gezondheid doro verontreiniging van het drinkwater. De wasinstallatie mag Niet direct aan het openbare drinkwaternet aangesloten worden.

Tussen het wassystemen en het drinkwater-net要去eveiligheidsvoorziening van categorie4van EN1717wordengeinstalleerdomhetvanhetdrinkwaternetescheiden.Bovendienmoetenplaatselijk geldendevoerschrifteninachtwordengenomen.

Toevoerleidingen ter beschikking stellen

GEVAAR

Gevaarlijke elektrische spanning. De elektrische installmentie mag alleen door een elektrotechnicus en volgens deplaatselijk geldende richtlijnen geschieden.

In de elektrische toevoerleiding moet aan de kant van het gebouw een hoofdschakelaar ingebouwd zich die kan worden beveigd gegen onbedoeld en onbevoegd inschakelen.

De installmentie heeft de volgende toevoerleidingen nodig:

stroomkabel volgens de onderstaande tabel

-waterslang 3 / 4^

De overeenkomstige lenghte van de waterslang en stroomkabel is gericht op deplaatselijke omstandigheden c.q. de lenghte van het voertuig.

De vier kanten van het voertuig moeten in een wasproces gewassen konnen worden zonder dat de installmentie moet worden verplaatst.

De lenghte van de stroomkabel is om veiligheidsredenen beperkt:

Elektrische aansluiting	Kabeltype Lengte
400V, 3~, P, N, 50 Hz	5 x 2,5 - H07RN-F	max. 100 m
230V, 3~, P, N, 60 Hz	5 x 2,5 - H07RN-F	max. 58 m
230V, 1~, P, N, 50 Hz	3 x 2,5 - H07RN-F	max. 100 m
230V, 1~, P, N, 50Hz	3 x 1,5 - H07RN-F	max. 60 m

De vermelde lenghte worden gemeten vanaf de voorzekering tot de installmentie. Indien de vermelde lenghte Niet volstaat, moet de fabrikant van de installmentie geraadpleegd worden.

De uitvoering van de aansluiting is gericht op de toepassing.

-Indien de installmente op verschillende wasplaatsen worden gebruikt, worden kabel en waterslang op de grond megetrokken.
Bij een vaste installmente op een wasplaats kan de water- en stroomtoevoer langs boven gebeuren.

Kabelsleep op de grond

1 Netstekker
2 Wateraansluiting

Waterslang aansluiten aan de wateringang.
Stroomkabel met het stroomnet verbinden.

Kabelsleep via bovenleiding

De toevoerleidingen worden door een in hoogte verstelbare kabelarmaar de eerste leidingwagen geleid.

Stroom- en wateraansluiting zich vast geinstalleerd en moeten door een gekwalific-eerdvakman uitgevoerd worden.

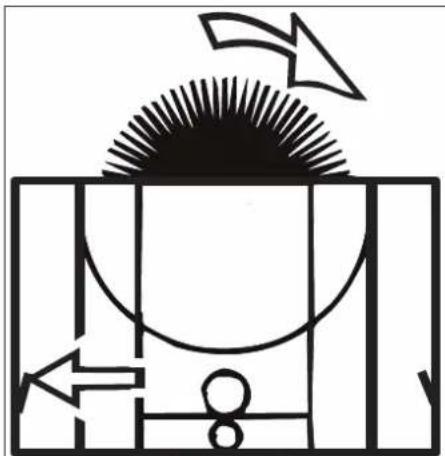

Draairichting van de borstel contro- leren

Bij de eerste aansluiting van de spannings-voorziening moet de draairichting van de borstel gecontroleerd worden.

De veiligheidsschakelaar indrukken die in de bovenstaande afbeelding met een pijl gemarkeerd is.
De borstel moet in de richting van de pijdraaien.
Bij een verkeerde draairichting de stroomaansluiting door een electricien laten veranderen.

Doseerpomp instellen

Instructie:

De doseerhoeveelheid is door de fabriek ingesteld op 100 ml/min (6 l/h). Bij gebruik van shampoo kan het nodig+zijn de doseerhoeveelheid in te stellen op 80 ml/min (mingting door middel van peilen).

1 Doseerpomp
2 Kap

Verwijder de kap met eenkleine schroevendraier.

VOORZICHTIG

Beschadigingsgevaar

De kap en de doseerpomp können beschadigd raken. Gebruik geen tang om de kap te verwijdenen.

Gebruik eenkleine platte schroevendraaier om het volume in te stellen op de potentiometer onder de kap.
De kap terugplaatsen.

VOORZICHTIG

Beschadigingsgevaar

Het binnendringen van vocht kan de doseerpomp beschadigen. Zorg ervoor dat u de dop na het afstellen weer terugplaatst.

Werking

Voorelkewerking

Hindernissen en rondslingerende voorwerpenuit de wasplaats verwijderen.
Wateraansluiting tot stand brengen.
Stroomaansluiting tot stand brengen.
Vulpeil van de reinigingsmiddeltank controlleren en indien nodig bijvullen.

GEVAAR

Struikelgevaar door op de grond liggende voorwerpen of toevoerleidingen.

Vór de inbedrijfstelling van de installation op de wasplaats lignende voorwerpen verwijdenen.
Bij het gebruik van de installmentie met kabelsleep op de grond moet gelet worden op een zorgvuldige geleiding van de toevoerleidingen.

In moodgevallen de veiligheidsschake-laar Borstel loslaten.

Voertuig voorbereiden

Ramen, deuren en dakramen sluiten.
Zijspiegels wegnemen of inklappen.
Antennes induwen of verwijderen.
Losse onderdelen (hoeskabel, enz.) verwijderen of beveiliggen.
Dekzeilen sluiten en veilig vastzetten.

Bediening

Voertuig centraal op de wasplaats of onder de kabelsleep plaatsen.
Installatie met krukhendel Kantelen instellen op de helling van het te reinigen oppervlak.
Installatie aan het begin van een zijkant van het voertuig positioneren.
Afsluitventiel voor in wasrichting liggende spreebuis openen
Hoofdschakelaar inschakelen.
Doseerpomp inschakelen.
Installatie met beiden handen vasthouden aan de in wasrichting liggende handgreep.

VOORZICTIG

Beschadigingsgevaar. Draairichting niet veranderen bij een draaiende borstel.
Borstel aan de overeenkomstige handgreep inschakelen door een de veiligheidsschakelaar Borstel te trekken.

Borstelindompeldiepe

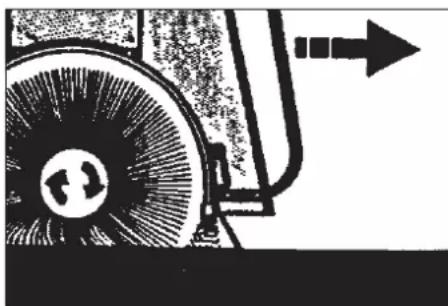

Wasrichting

Installatie op een gewelijkmatig tempo langs het voertuig leiden door aan de handgreep te trekken.

Instructie:

Installatie altijd voortrekken.

De draairichting van de borstel is zodanig gekozen dat bij het trekken een minimale krachtinspanning vereist is.

Bij een correcte aandrukkracht raken de afstandsrolten het voertuig heel Licht.

Een te grote aandrukkracht leidt nicht tot een verbetering van het reinigingsresultaat. Bij vaste, Niet-inklapbare spiegelts moet de installment wat van het voertuig weggetrokken worden.

Aan de hoeken van het voertuig moet de installmentie opnieuw uitgericht, de heling eventuele opnieuw ingesteld en het wasproces verdergezet worden.

VOORZICHTIG

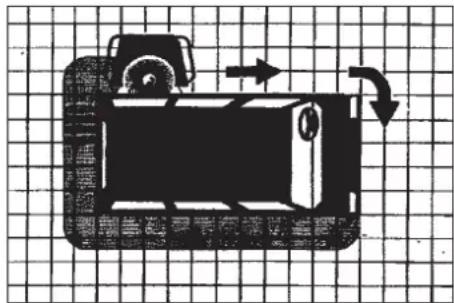

Beschadigingsgevaar voor de toevoerleiding doordat deze gewrongen komt te zitten. Wasrichting na elke afronding van het voertuig veranderen.

Wonneer alle kanten van het voertuig gewassen zijn:

doseerpompuiitschakelen
watertoevoer omschakelen op andere sproeibuis
Nogmaals rond het voertuig gaan om in omgekeerde richting te spoelen.

Wasproces beeindigen

Wasinstallatie van het voertuig wegtrekken.
Veiligheidsschakelaar Borstel loslaten.
Watertoevoer sluiten.
Bij langere pauzen: Hoofdschakelaar in stand '0' draaien. Indien nodig de toevoerleiding spanningsvrij makes.

Opslag

WAARSCHUWING

Verwondings- en beschadigingsgevaar! Gewicht van de installmentie in acht nemen bij de opslag.

Installatie waar de opbergplaats schui-ven.
Bij kabelsleep op de grond eventueel aansluiteidingen verwijderen.
In open lucht en bij een open hal moet de installmentie windvrij opgesteld of met kabels of kettingen gegen omvallen beschermd worden.
Parkeerremmen aan de rollen aan-spannen.

GEVAAR

Verwondingsgevaar door valende installment. Installatie windvrij opstellen en gegen omvallen beveiliggen.

Vorstbescherming

De watergeleidende onderdelen van de installmentie要去en gegen vorst beschermd worden aangezien ze anders beschadigd worden.

Bij kans op vorst moet de installmentie volledig afgewaterd worden:

Watertoevoer sluiten.
Toevoerleiding (waterslang) en installation met perslucht uitblazen.
Borstelaandrijving inschakelen zoday het water uit de borstel gedreven worden.

Onderhoud en reparatie

Onderhoudsinstructies

Basisprincipe voor een gebruiksveilige installatie is het regelmatige onderhoud volgens het volgende onderhoudsplan.

Gebruik uitsluitend originele reserveonderdelen van de fabrikant of door hem aanbevolen onderdelen zoals

reserve- en slijtageonderdelen
- accessoires
-bedrijsstoffen
- Reinigingsmiddel

GEVAAR

Gevaar door elektrische schok.

Installatie spanningsvrij schakelen door de installatione met de hoofdschakelaar op ^ te schakelen en gegen opnieuw inschakelen te beveiliggen.

Gevaar van oogverwondenen door wegvliegende (vuil)deeltjes. Niet in de buurt van de roterende borstels staan. Bij onderhoudswerkzaamheden een veiligheidsbril dragen.

Wie mag inspectie-, onderhouds- en instandhoudingswerkzaamheden uittvoeren?

Exploitant

Werkzaamheden met de aanduiding 'Exploitant' mogen alleen door geschoolde personen uitgevoerd worden die de wasinstallatie weilig{kunnen bedieren en onderhonden.

Klantendienst

Werkzaamheden met de aanduiding „Klantenservice" mogen alleen door monteurs van de Kärcher-klantenservice worden uitgevoerd.

Onderhoudscontract

Om een betrouwbare werkung van de installmentie te garanderen, raden u aan om een onderhoudscontract af te sluiten. Gelieve contact op te nemen met uw betreffende Karcher-klantenservice.

Onderhoudsschema

Tijdstip Handeling Betrokken component Oplossing Door				wie
maande- liks	Smeren Borstellager Smeernippel met vetpers smeren.		Vet 6.288-059.0	Bediener
	Lager kantelas
	Ketting Vet 6.288-059.0 met kwast aanbrengen. Bediener
	Visuele controle Zwenkwielen Controlleren op soepelheid,indien nodig smeren.Parkeerrem controlleren, indien nodig repareren of zwenkwiel verrangen			Bediener
	Sproeiers in de spreebuis. Sproeibeeldvan de spreoeiers controlleren.Indien nodig spreoeiers reinigen.			Bediener
	Reinigungsmiddel-zuigfilter Afzettingenverwijderen.		Bediener
	Kabelsleep (optie)		Leidingen controlleren op beschadiging en bewegingsvrijheid.	Bediener
elk kwar-taal	Visuele controle Borstel Stevigheid van de segmenten ende eindhovenlemncnroleren. Properheid en toestand van de bor-stelharen controlleren. De borsteldiameter moget groter+zijn dan 870 mm.			Bediener

1 Borstellager
2 Krukhendel Kantelen
3 Lager Kantelas

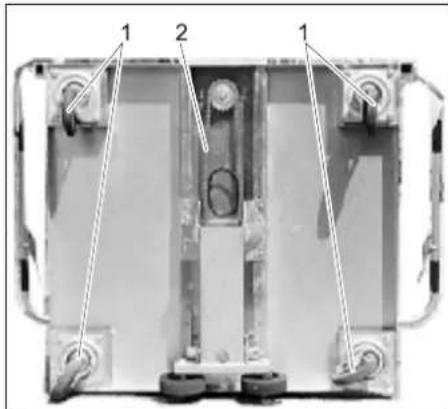

1 Zwenkwiel
2 Ketting

Halve borstelschalen type 2

WAARSCHUWING

Kans op ongelukken! Er worden twee verschillende types van halve schalen gezrukt die in geen geval gecombineerd mogen worden. Zoniet+kunnen de halve schalen tijdens het bedrivf van de installmentie loskomen van de as. Beide types verschillen van elkaar door de positionering van de draden aan het uiteinde c.q. het begin van de halve schaal. Om onevenwicht en waaruit resulterende beschadigingen te vermijden, moet het volgende in acht genomen worden: De halve schalen要去en altijd samen verrangen worden, dus telkens als volledig segment. Langs de stootvoeg要去en de borsteldraden van de tegenoverliggende halve schalen altijd verspringen ten opzichte van elkaar.

Eerste paar halve schalen op de asplaatsen en bij elkaar schuiven.
Tweedeaar halve schalen 90^ gedraaid aanbrengen en bij elkaar schui-ven.
Andere paren halve schalen telkens 90^ verspringend op de as aanbrengen.
Na de montage van het LASTe paar halve schalen de eindklemmen aanbrengen.
Eindklemmen gegen het LASTe paar halve schalen schuiven en schroeven aanspannen.
Correcte montage van de halve schalen en stevigheid van de schroeven nogmaals controeren.

Ronde as met borstelmatten

△GEVAAR

Ongevalengevaar bij het werkzaamheden aan de installmentie!

Voor werkzaamheden aan de installment de hoofdschakelaar uitschakelen en beveilig- gen.

→ Schroeven van een matsegment los-draaien en matsegment wegemen.
Andere matsegmenten achtereenvolgens verwijderen.
Eerste, neue matsegment in de voor-ziene gaten monteren.
Elk waaropvolgend matsegment 180^ gedraaid ten opzichte van het vorige monteren.
Nadat de montage is afgesloten nog-maals de correcte positionering van dematsegmenten en de stabiliteit van de schroeven controeren.

Hulp bij storingen

GEVAAR

Gevaar voor elektrische schok.
Werkzaamheden aan de elektrische instal-. latie mogen alleen worden uitgevoerd door gekwalificeerde elektriciens.
Alvorens werkzaamheden uit te voeren, moet de instalatie van het stroomnet worden losgekoppeld door het met de hoofdschakelaar op "0" te zetten en het gegen herinschakelen te beveiligden.

Werkzaamheden met de aanduiding,Exploitant"mogen uitsluitend door opgeleide personen uitgevoerd worden die de wasinstallatie op een veilige manier+kunnen bedieren en onderhoden.

Electriciens

Personen met een beroepsopleiding in de elektrotechnische sector.

Klantendienst

Werkzaamheden met de aanduiding, Klantendienst' mogen uitsluitend door monteurs van de Karcher-klantendienst resp. door Karcher gevolmachtigde monteurs uitgevoerd worden.

GEVAAR

Gevaar door elektrische schok. Installatie spanningsvrij schakelen door de installmentie met de hoofdschakelaar op, 0^ te schakelen en gegen opnieuw inschakelen te beveiliggen.

Gevaar van oogverwonden door wegvliegende (vuil)deeltjes. Niet in de buurt van de roterende borstels staan. Bij onderhoudswerkzaamheden een veiligheidsbril dragen.

Storingen

Storing Mogelijkkeoorzaak Oplossing Door wie
Installatie start nicht Geen stroom Controller het elektriciteitsnet. Elektri-			cien
		Zekering defect. Hef deoorzaak op.		Zekering verrangen
		Motorveiligheidsschakelaar is geactiveerd. Stroomopname controlleren.
Borstel bereikt het toeren-tal Niet	Lager loopt stroef. Borstellager controlleren. Bediener
Doseerpomp zuigt nicht, ondanks ontluchting en max. doseerhoeveelheid.	Afzettingen op klepzittingen, vastgekleefde kleppen.	Zuigleidingen en ventielen spoelen. Bediener
Doseerpomp zuigt lucht Aansluiting zuigventiel of drukventiel ondicht. Vertielen en zuigleidingen op dichtheid con-troleren.			Bediener
Doseerpomp werkt nicht, controlelampje brandt nicht.	Geen stroom Stroomverzorging controlleren en veilig stellen. Bediener
	Doseerpomp nicht ingeschakeld.	Schakelaar doseerpomp waar stand "1" draaien.	Bediener
	Zekering op transformator defect.	Zekering verrangen Elektricien
Onregelmatig spreiebeeld van de spreieiers.	Sproeikappen verstoot.	Sproeikappen reinigen.	Bediener

Technische gegevens

Installatieafmetingen
		RBS 6012	RBS 6014
Installatiehoogte	mm	3180	4370
Washoogte	mm	3645	4205
Installatiebreedte	mm	1700
Gewicht	kg	234	240
Benodigde ruimte wasplaats	mm	Voertuiglengte +4000 Breedte voertuig +4000	Voertuiglengte +4000 Breedte voertuig +4000
Waterstromingsdruk	MPa (bar)	0,3...0,6 (3...6)	0,3...0,6 (3...6)
Wateraansluitpunt	duim	3/4	3/4
Waterverbruik, ca.	l/min	80	80
Max. watertemperatuur	°C	30	30
Netbelasting	kW 1,1	1,1
Beveiligingsklasse	IP54	IPX5	IPX5
Omgevingstemperatuur	°C	+3...+50	+3...+50
Luchtvochtigkeit, max.	%	70	70
Geluidsdrukniveau LpA	dB(A)	65	65
Onzekerheid KpA	dB(A)	4	4
Totale waarde trilling Armen	m/s2	<2,5	<2,5
Onzekerheid K	m/s2	0,1	0,1

Leveringsomvang

	Inhoud	Afmetingen	Gewicht
los	Installatie RBS	4500mm x 1700 mm x 1100 mm	250 kg
Karton	Accessoires	400 mm x 350 mm x 350 mm	5 kg

Installatievarianten

	Onderdenummer	Spanning
RBS 6012	1.826-205.0	400 V, 3~, P, N, 50 Hz
	1.826-215.0	230 V, 3~, P, N, 50 Hz
	1.826-225.0	240 V, 1~, P, N, 50 Hz
RBS 6014	1.862-405.0	400 V, 3~, P, N, 50 Hz
	1.862-415.0	230 V, 3~, P, N, 50 Hz
	1.862-425.0	240 V, 1~, P, N, 50 Hz
	1.862-455.0	230 V, 3~, P, N, 60 Hz

Toebehoren

Pijpontkoppelaar

Bestelnummer 6.385-967.0

Reinigungsmiddel

Shampoo

De doseerpomp moet worden ingesteld op ca. 80 ml/min (meting door middel van peilen).

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliesthaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Wasinstallatie

Type: 1.826-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009 / 127 / EG)

2014/30/EU

2009/125/EG + 2009/1781

Toegepaste geharmoniseerde normen

EN 60204-1

EN 61000-6-2: 2005

EN 61000-6-3:2007 + A1:2011

Toegepaste landelijkne normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H.Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Karcher SE & Co. KG

In elk land gelden de door once bevoegde verkoopmaatschappij uitgegeven garantie voorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kostenloos voor zover een materiaal- of productiefout de orzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Reserveonderdelen

• Er mogen uitsluitend toebehoren en reserveonderdelen gezruikt worden die door de fabrikant zijn vrijgeveen. Originele toebehoren en reservenderdelen bieden de garantie van een veilig en storingsvrije werkung van het apparaat.

Een selectie van de meest frement benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

• Verdere informatie over reserveonder-delen vindt u op www.kaercher.com bij Service.
