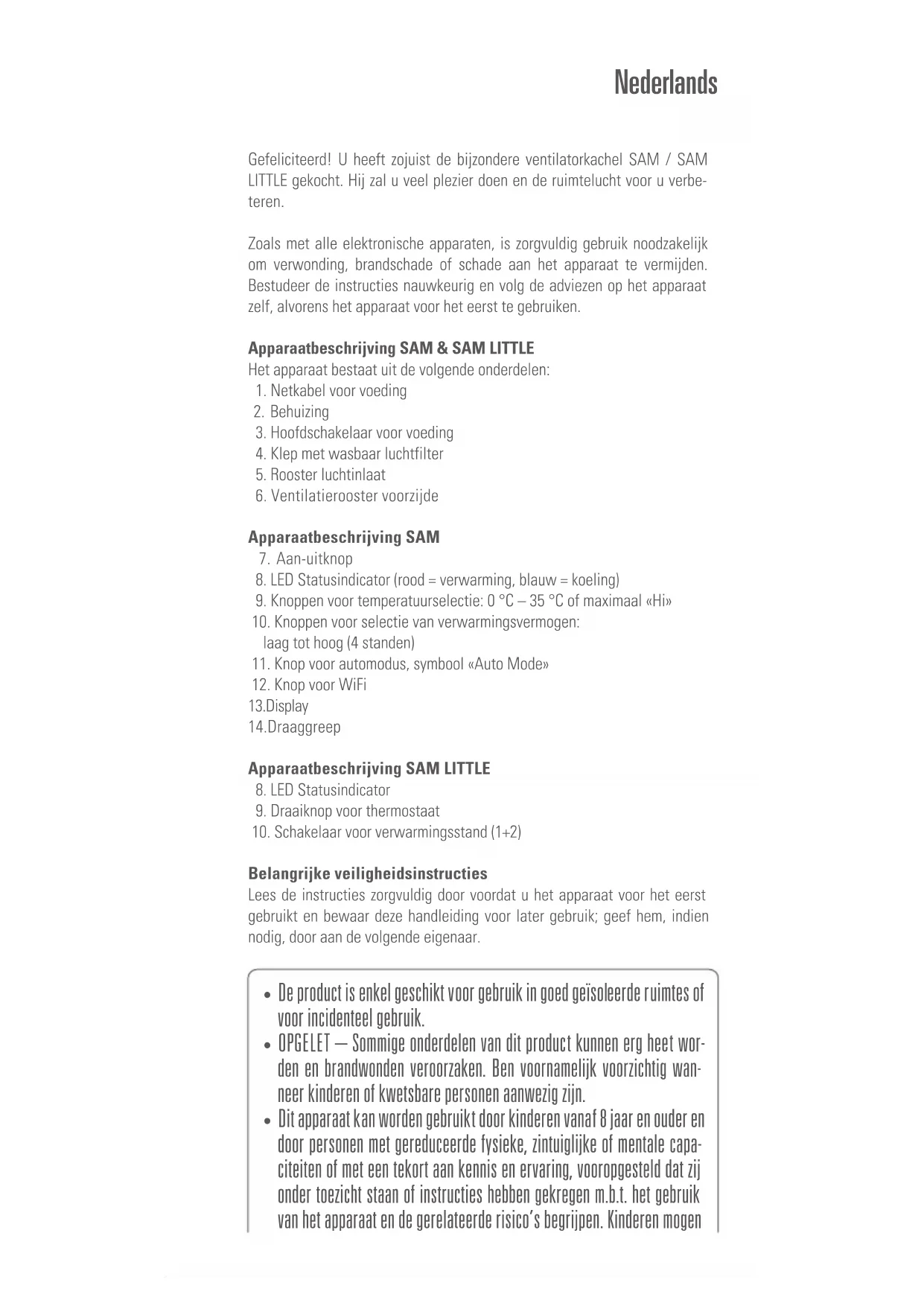

GEBRUIKSAANWIJZING Sam STADLERFORM

1. Netkabel voor voeding

3. Hoofdschakelaar voor voeding

4. Klep met wasbaar luchtfilter

5. Rooster luchtinlaat

6. Ventilatierooster voorzijde

Apparaatbeschrijving SAM

9. Knoppen voor temperatuurselectie: 0 °C – 35 °C of maximaal «Hi»

10. Knoppen voor selectie van verwarmingsvermogen:

laag tot hoog (4 standen)

11. Knop voor automodus, symbool «Auto Mode»

Apparaatbeschrijving SAM LITTLE

8. LED Statusindicator

9. Draaiknop voor thermostaat

10. Schakelaar voor verwarmingsstand (1+2)

Belangrijke veiligheidsinstructies Lees de instructies zorgvuldig door voordat u het apparaat voor het eerst gebruikt en bewaar deze handleiding voor later gebruik; geef hem, indien nodig, door aan de volgende eigenaar. Nederlands

• De product is enkel geschikt voor gebruik in goed geïsoleerde ruimtes of voor incidenteel gebruik.

• OPGELET – Sommige onderdelen van dit product kunnen erg heet wor- den en brandwonden veroorzaken. Ben voornamelijk voorzichtig wan- neer kinderen of kwetsbare personen aanwezig zijn.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en door personen met gereduceerde fysieke, zintuiglijke of mentale capa- citeiten of met een tekort aan kennis en ervaring, vooropgesteld dat zij onder toezicht staan of instructies hebben gekregen m.b.t. het gebruik van het apparaat en de gerelateerde risico’s begrijpen. Kinderen mogen• Stadler Form is op geen enkele wijze aansprakelijk voor verlies of schade ten gevolge van het nalaten van deze instructies.

• Het apparaat dient alleen in huis te worden gebruikt of voor de doeleinden die in deze instructies worden beschreven. Interferentie op het toestel door onbevoegden kan leiden tot gevaar voor de gezondheid.

• Toestel nooit in water/andere vloeistoffen onderdompelen. Gevaar voor kortsluiting!

• Beschadigde apparatuur (incl. stroomkabel) nooit in gebruik nemen.

• Spanningvoerende onderdelen nooit aanraken.

• Sluit de kabel alleen op wisselstroom aan. Toestel alleen aansluiten op een deskundig gemonteerd stopcontact met de correcte spanning. Gebruik geen verlengkabels.

• De verwarming mag niet direct onder een stopcontact geplaatst worden.

• Het toestel nooit zelf openen (reparaties alleen door deskundigen).

• De netkabel mag niet over scherpe kanten heen worden getrokken of worden vastgeklemd. De stekker mag nooit aan de netkabel of met natte handen uit de contactdoos worden getrokken.

• Plaats het apparaat niet in de buurt van een warmtebron. De netkabel mag niet aan rechtstreekse hittewerking (bijv. heet fornuisplaat, open vlammen, hete strijkzool of kachel) worden blootgesteld, netkabel tegen olie beschermen.

• Het gebruikte stopcontact moet te allen tijde toegankelijk blijven.

• Toestel nooit op een ongelijk of zacht oppervlak gebruiken.

• OPGELET: Om een gevaar als gevolg van het onbedoeld resetten van de thermische beveiliging te voorkomen, mag dit apparaat niet via een extern schakelapparaat, zoals een timer, worden gevoed.

• WAARSCHUWING: Gebruik deze verwarming niet in kleine ruimtes als daar mensen zijn die niet zelfstandig de ruimte kunnen verlaten, tenzij er voortdurend toezicht is.

• WAARSCHUWING: Houd textiel, gordijnen of andere brandbare materialen op een afstand van minimaal 1 m van de luchtuitlaat om het brandgevaar te beperken.

• WAARSCHUWING: Dek de luchtinlaat of uitlaat niet af, om oververhitting te voorkomen: brandgevaar! het apparaat niet als speelgoed gebruiken. Reiniging en onderhoud die- nen niet door kinderen te worden uitgevoerd zonder toezicht.

• Houd kinderen jonger dan 3 jaar uit de buurt, tenzij onder continu toe- zicht.

• Kinderen vanaf 3 jaar en jonger dan 8 jaar mogen het apparaat alleen in/ uitschakelen wanneer het is geplaatst of geïnstalleerd in de beoogde, normale gebruikspositie en vooropgesteld dat ze onder toezicht staan of instructies hebben gekregen m.b.t. veilig gebruik van het apparaat en de gerelateerde risico’s begrijpen.

• Kinderen vanaf 3 jaar en jonger dan 8 jaar mogen het apparaat niet aan- sluiten, bedienen en reinigen of gebruikersonderhoud uitvoeren.

• Als de voedingskabel is beschadigd, moet het worden vervangen door de fabrikant, servicevertegenwoordiging van de fabrikant of dergelijke gekwalificeerde personen om gevaarlijke situaties te voorkomen.• Toestel niet gebruiken in kleine ruimten (minder dan 4 m

), niet in een explo- sieve omgeving en niet gebruiken voor het drogen van de was.

• Raak de voorkant van het apparaat niet aan; deze kan heet worden.

• Toestel nooit zonder toezicht laten staan.

• Geen voorwerpen en/of vingers in de openingen van het toestel steken.

• Bij brand het toestel alleen blussen met een blusdeken.

• Het toestel niet gebruiken in de directe omgeving van een badkamer, een douche of een zwembad (het apparaat is niet tegen spattend water be- schermd).

• Uitsluitend voor gebruik binnenshuis.

• Het apparaat niet buitenshuis opbergen.

• Het apparaat op een droge en voor kinderen niet toegankelijke plaats be- waren (inpakken).

• Vóór willekeurig onderhoud of reiniging en na elk gebruik, dient u het ap- paraat uit te schakelen en de voedingskabel uit het stopcontact te halen.

• Reparaties aan het toestel dienen te worden verricht door een erkende reparateur. Ingebruikname / bediening Informatie: De bediening van Sam en Sam little is verschillend. Let daarom op de productnaam aan het begin van ieder volgend punt. Als er geen pro- duct wordt genoemd, geldt de bediening voor beide apparaten. Instructie: Let erop dat tussen de verwarming en de muur of andere objec- ten altijd voldoende ruimte zit (> 50 cm). De luchtverplaatsing mag niet door eventuele objecten worden gehinderd.

1. Nadat Sam / Sam little op de gewenste plek is gezet, sluit u de kabel (1)

aan op het stopcontact.

2. Druk eerst op de hoofdschakelaar voor de voeding (3) op de achterkant

van het apparaat (bij Sam little is deze schakelaar ook de aan-uitknop).

3. Sam: Schakel het apparaat in door op de aan-uitknop (7) te drukken. De

doeltemperatuur wordt op de display weergegeven.

4. Sam: De gewenste temperatuur kan worden gewijzigd via het knoppen

(9) «Temperature» van 0 °C (koelmodus) tot 35 °C of maximaal «Hi». Van 1 ° – 35 °C en op stand «Hi» is de verwarmingsmodus actief. Bij het in- stellen knippert het getal. Tip op «+» om de temperatuur te verhogen. Tip op «–» om de temperatuur te verlagen. De instelling wordt opgeslagen als er gedurende drie seconden geen wijziging op het bedieningspaneel voor temperatuurselectie plaatsvindt. Op de display wordt vervolgens de huidige kamertemperatuur weergegeven. Info: Zodra de doeltemperatuur is bereikt, wordt het verwarmingsele- ment van het apparaat uitgeschakeld en knippert de temperatuurindi- cator op de display. De ventilator blijft nog 15 seconden ingeschakeld op het laagste niveau om het verwarmingselement af te koelen. De temperatuur wordt ca. om de 15 minuten gemeten (de ventilator loopt gedurende 1 minuut op de laagste stand). Het apparaat wordt weer ingeschakeld wanneer de geregistreerde kamertemperatuur onder de ingestelde doeltemperatuur komt.

5. Sam little Thermostaat (9): De thermostaat biedt een traploze instel-

ling van de kamertemperatuur. Instelling: Voor de hoogste temperatuur draait u de thermostaat naar links («+» symbool), voor de laagste tempe- ratuur draait u de thermostaat naar rechts («–» symbool).Aanbeveling: Stel de thermostaat in op de maximale temperatuur, op het moment dat de gewenste temperatuur is bereikt, draait u de thermo- staat naar rechts totdat de verwarming uitschakelt. Zodra de kamertem- peratuur daalt, schakelt Sam little automatisch weer in met een lichte vertraging.

6. Sam: Koelmodus: als de temperatuur op 0 °C wordt ingesteld, wordt

het verwarmingselement uitgeschakeld en blaast de ventilator koude lucht uit het apparaat. De LED Statusindicator (8) verandert van rood in blauw. Op het scherm verschijnt in de koelmodus geen weergave van de temperatuur.

7. Sam: Het verwarmingsvermogen kan van laag naar hoog worden gewij-

zigd via het knoppen (10) «Power Level». Tip op «+» om het vermogens- niveau te verhogen. Tip op «–» om het vermogensniveau te verlagen. Vermogensniveau 1 =700 W Vermogensniveau 2 =1‘000 W Vermogensniveau 3 =1‘500 W Vermogensniveau 4 =2‘000 W De instelling wordt opgeslagen als er gedurende drie seconden geen wijziging op het bedieningspaneel voor selectie van het verwarmings- vermogen plaatsvindt. Op de display wordt vervolgens de huidige ka- mertemperatuur weergegeven.

8. Sam little: Met de schakelaar voor de capaciteit (10) kunt het vermogen

van Sam little regelen: a. Knop ingedrukt = 1‘500 W b. Knop niet ingedukt = 800 W

9. Sam: De automatische modus wordt geactiveerd (of gedeactiveerd)

door op de “Auto Mode” knop (11) te drukken en “Auto Mode” wordt weergegeven op het display. De vooraf ingestelde doeltemperatuur van 22 °C kan worden gewijzigd met behulp met de knoppen voor tempe- ratuurselectie (9). Het verwarmingsvermogen wordt in de automodus automatisch geselecteerd, afhankelijk van de kamertemperatuur. Hoe kleiner het verschil tussen de kamertemperatuur en de doeltemperatuur, hoe lager het geselecteerde verwarmingsvermogen. We hebben deze technologie «Adaptive Heat

». Hiermee kan Sam ervoor zorgen dat de doeltemperatuur snel en efficiënt wordt bereikt en wordt gehandhaafd. Sam voorkomt zo sterke temperatuurdalingen en voortdurend in- en uit- schakelen van het apparaat. De automodus wordt gedeactiveerd als het verwarmingsvermogen handmatig wordt gewijzigd (10). Info: Zodra de doeltemperatuur is bereikt, wordt het verwarmingsele- ment van het apparaat uitgeschakeld en knippert de temperatuurindi- cator op de display.

10. Schakelaar het apparaat uit door bij Sam op de aan-uitknop (7) en bij Sam

little op de hoofdschakelaar (3) te drukken. De ventilator blijft nog 15 se- conden ingeschakeld op het laagste niveau om het verwarmingselement af te koelen. Het apparaat bewaart de ingevoerde temperatuur en het verwarmingsvermogen, ook wanneer het apparaat wordt uitgeschakeld.11. Beveiliging tegen oververhitting: het apparaat is voorzien van een bevei- liging tegen oververhitting, die het apparaat uitschakelt in geval van een technische storing of onjuist gebruik (de ventilator blijft enige tijd in de laagste stand draaien om het apparaat af te koelen). Als dit gebeurt, ver- helpt u de storing of corrigeert u het onjuiste gebruik (bijv. 50 cm ruimte rondom het apparaat, het apparaat niet afdekken, het apparaat rechtop zetten). Zodra het apparaat is afgekoeld, kan het weer in gebruik worden genomen.

12. Sam: De temperatuurindicator kunt u van Celsius in Fahrenheit wijzigen

en omgekeerd door de knop «Auto Mode» (11) vijf seconden ingedrukt te houden.

13. Sam: Door op de WiFi knop (12) gedurende 3 seconden te drukken, kan

Sam met de “Stadler Form” of “Smart Life – Smart Living” app van Tuya Inc. (verkrijgbaar in de App Store en via Google Play) worden verbonden met de smartphone. Als het apparaat in de pairing modus staat, knip- pert het WiFi-symbool op het display (13). Het zichtbare WiFi-symbool op het display (13) geeft een actieve verbinding aan tussen apparaat en smartphone. Via de app kunt u overal alle functies bedienen en de kamertemperatuur realtime in de gaten houden. Meer uitgebreide infor- matie over het verbinden van het apparaat met uw smartphone vindt u in de bijgevoegde “Wi-Fi – Quick Setup Guide” of op onze website: www. stadlerform.com/connect.

14. Schakel het apparaat uit met de hoofdschakelaar (3) aan de achterkant

van de behuizing als u het niet dagelijks gebruikt. Reiniging Vóór willekeurig onderhoud of reiniging en na elk gebruik, schakel het ap- paraat uit en haal de netkabel (1) uit het stopcontact. Let op: Het apparaat nooit onder water houden (gevaar voor kortsluiting).

• De buitenkant met een vochtige doek schoonwrijven en daarna goed drogen.

• Zorg dat de luchtinlaat (5) en -uitlaat (6) regelmatig worden gereinigd om ophoping van stof te voorkomen. Gebruik hiervoor een droog kwastje of de zachte borstel van de stofzuiger. Reparaties

• Reparaties aan het toestel dienen te worden verricht door een erkende re- parateur. Als onbevoegden interferentie hebben gemaakt op het toestel, dan vervalt de garantie evenals de aansprakelijkheid van Stadler Form.

• Zet het toestel nooit aan wanneer de adapter of de stop beschadigd is, nadat het defect is geweest, het gevallen is of op een andere manier is beschadigd. (barsten/onderbrekingen in het omhulsel).

• Duw geen voorwerp in het toestel. Haal het zuiveringssysteem niet uit elkaar.

• Als het toestel niet meer te repareren is, maak het dan onmiddellijk on- bruikbaar en geef het af op het inzamelingspunt.Verwijdering De Europese richtlijn 2012 / 19 / EG inzake Afval van Elektrische en Elek- tronische Apparatuur (AEEA), vereist dat oude elektrische huishoudappa- raten niet in de normale gemeentelijke ongesorteerde afvalstroom mogen worden weggegooid. Oude apparaten moeten apart worden ingezameld om recycling en hergebruik van de materialen daarin te optimaliseren en de gevolgen op het milieu en de volksgezondheid te verminderen. Het symbool met de doorgekruiste “vuilnisbak op wieltjes” op het product, herinnert u aan uw verplichting, dat het toestel bij verwijdering gescheiden ingezameld moet worden. Consumenten moeten contact opnemen met hun lokale autoriteit of verkoper voor informatie betreffende de juiste verwijdering van hun oude toestel. Specificaties Sam Nominale spanning 220 – 240 V / 50 Hz Temperatuurbereik 0 ° – 35 °C / > 35 °C = Hi Opgenomen vermogen 700 W (min.) Nominale vermogen 2‘000 W (max.) Afmetingen 149 x 422 x 156 mm (breedte x hoogte x diepte) Gewicht 3.5 kg Geluidsdrempel 30 – 52 dB(A) EU-verordening CE / AEEA / RoHS / EAC / UKCA Specificaties Sam little Nominale spanning 220 – 240 V / 50 Hz Opgenomen vermogen 800 W (min.) Nominale vermogen 1‘500 W (max.) Afmetingen 127 x 365 x 132 mm (breedte x hoogte x diepte) Gewicht 2.6 kg Geluidsdrempel 30 – 50 dB(A) EU-verordening CE / AEEA / RoHS / EAC / UKCA De inhoud van deze gebruiksaanwijzing kan zonder voorafgaand bericht worden gewijzigdItem Symbool Waarde Eenheid Warmteafgifte (Sam / Sam little) Nominale warmteafgifte P nom

Aanvullend elektriciteitsverbruik Bij nominale warmteafgifte el max
