MasterPlane-Laser 3G Plus - Laserwaterpas Laserliner - Gratis gebruiksaanwijzing en handleiding

Merk	Laserliner
Model	MasterPlane-Laser 3G Plus
Producttype	Roterend laser niveau 3 vlakken
Afmetingen (b x h x d)	140 x 130 x 85 mm
Gewicht (met accu)	636 g
Voeding	Li-ion accu 7,4 V / 2,6 Ah / 19,24 Wh ; Lader 5 V/DC / 2 A
Werktijd	Ongeveer 5 uur (3 vlakken), 10 uur (2 vlakken), 17 uur (1 vlak)
Laadtijd	Ongeveer 4 uur
Laserklasse	2 / < 1 mW, 515 nm (groen)
Nauwkeurigheid	± 0,2 mm/m
Zelfnivelleringsbereik	± 3,5°
Zichtbaarheidsbereik	55 m (typisch); 60 m met ontvanger
Statiefschroefdraad	1/4" (onder); 5/8" (muurbeugel)
Beschermingsgraad	IP64
Werktemperatuur	0 °C tot 50 °C
Opslagtemperatuur	-10 °C tot 70 °C
Belangrijkste functies	Projectie van een horizontale cirkel en twee verticale cirkels; laserkruis boven/onder voor loodlijn; hellingsmodus; handmatige ontvangstmodus; anti-driftsysteem (ADS); PowerGreen+ technologie (groene laser 6x helderder)
Onderhoud en reiniging	Reinigen met een licht vochtige doek; vermijd oplosmiddelen en schurende middelen. Droog bewaren. Regelmatig controleren en kalibreren (aanbevolen: een keer per jaar).
Veiligheid	Laser klasse 2: niet in de straal kijken; vermijd reflecterende oppervlakken; gebruik waarschuwingsborden in openbare ruimtes.
Reserveonderdelen en repareerbaarheid	Neem contact op met de verkoper of de klantenservice van UMAREX-LASERLINER voor afstelling of reparatie. Kalibratie door de fabrikant aanbevolen.

Veelgestelde vragen - MasterPlane-Laser 3G Plus Laserliner

Hoe activeer ik het anti-driftsysteem (ADS)?

Na het inschakelen en nivelleren, druk op de tilt-toets (6). De tilt-LED knippert snel om aan te geven dat de ADS actief is. Het systeem controleert continu de positie van de laser en schakelt deze uit bij verplaatsing om meetfouten te voorkomen.

Wat te doen als de laserlijnen knipperen?

Continu knipperen betekent dat het apparaat buiten het zelfnivelleringsbereik (±3,5°) is. Plaats het op een vlakke ondergrond. Als het snel knippert gedurende 30 seconden na het inschakelen, is dit de ADS-afstellingsfase, daarna knippert de tilt-LED snel in de geactiveerde modus.

Hoe gebruik ik de hellingsmodus?

Om op hellende vlakken te werken, maak de transportvergrendeling niet los. Schuif de schuifschakelaar (2) naar rechts. Houd de selectietoets (7) ingedrukt om de laser aan te zetten, druk dan opnieuw om de lijnen te selecteren. De laser past zich niet meer automatisch aan en de lijnen knipperen kort om de 5 seconden.

Hoe controleer ik de kalibratie?

Plaats het apparaat tussen twee muren op minstens 5 m afstand. Markeer punt A1 op een muur. Draai het apparaat 180° en markeer A2. Breng het apparaat dicht bij de muur op de hoogte van A1, draai opnieuw 180° en markeer A3. Als het verschil tussen A2 en A3 meer dan 0,2 mm/m bedraagt, is afstelling nodig. Neem contact op met de klantenservice.

Wat is het verschil tussen de groene laser en een klassieke rode laser?

De groene laser (515 nm) is ongeveer 6 keer helderder dan een standaard rode laser (630-660 nm). Dankzij de PowerGreen+ technologie biedt het een betere zichtbaarheid over lange afstanden, op donkere oppervlakken en in daglicht.

Hoe laad ik de accu op?

Gebruik alleen de meegeleverde lader. Sluit deze aan op het apparaat en op het stopcontact. De LED van het accupakket brandt rood tijdens het opladen en wordt blauw wanneer het vol is. Laad niet op in een vochtige omgeving.

Kan ik de laser met een ontvanger gebruiken?

Ja, activeer de handmatige ontvanger modus door op toets 9 te drukken. De lijnen worden donkerder maar pulseren op hoge frequentie om gedetecteerd te worden door de GRX laserontvanger (optioneel). Het bereik kan tot 60 m bedragen.

Hoe vervoer ik de laser veilig?

Schakel voor transport de laser uit door de schuifschakelaar (2) naar rechts te schuiven om de slinger te vergrendelen. Gebruik de ingebouwde transportbeveiliging om mechanische schade te voorkomen.

Wat betekent een continu brandende tilt-LED?

Dit geeft aan dat de ADS een beweging of verlies van hoogter referentie heeft gedetecteerd. De laser is uitgeschakeld om meetfouten te voorkomen. Druk eenmaal op de tilt-toets om de laser opnieuw te activeren en verder te gaan.

Hoe reinig en onderhoud ik het apparaat?

Gebruik een licht vochtige doek om de oppervlakken te reinigen. Gebruik geen chemicaliën, oplosmiddelen of schurende middelen. Verwijder de accu bij langdurige opslag en bewaar het apparaat op een droge plaats. Een jaarlijkse kalibratie wordt aanbevolen.

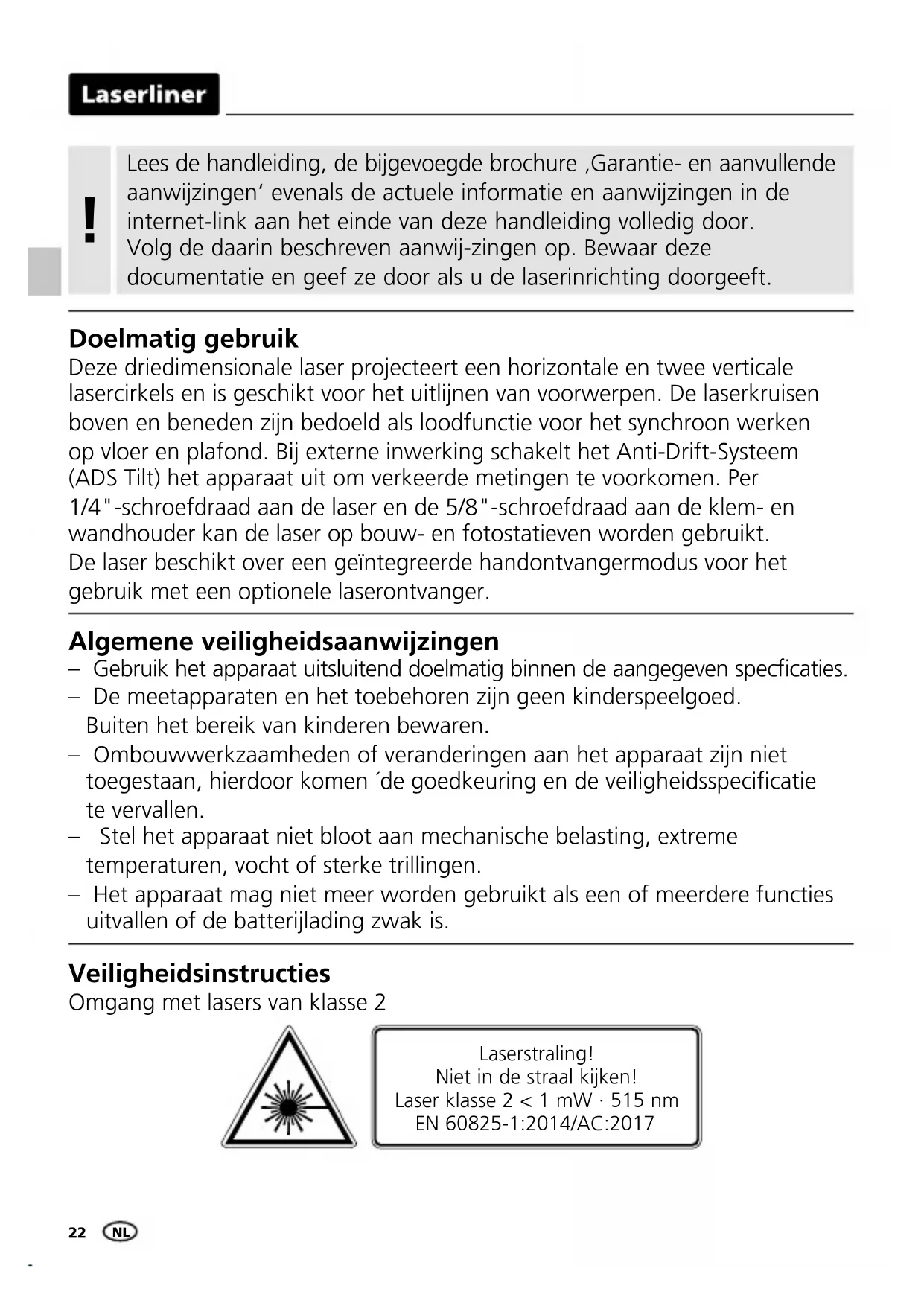

GEBRUIKSAANWIJZING MasterPlane-Laser 3G Plus Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Deze driedimensionale laser projecteert een horizontale en twee verticale lasercirkels en is geschikt voor het uitlijnen van voorwerpen. De laserkruisen boven en beneden zijn bedoeld als loodfunctie voor het synchroon werken op vloer en plafond. Bij externe inwerking schakelt het Anti-Drift-Systeem (ADS Tilt) het apparaat uit om verkeerde metingen te voorkomen. Per 1/4"-schroefdraad aan de laser en de 5/8"-schroefdraad aan de klem- en wandhouder kan de laser op bouw- en fotostatieven worden gebruikt. De laser beschikt over een geïntegreerde handontvangermodus voor het gebruik met een optionele laserontvanger.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen 'de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Bijzondere producteigenschappen en functies

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

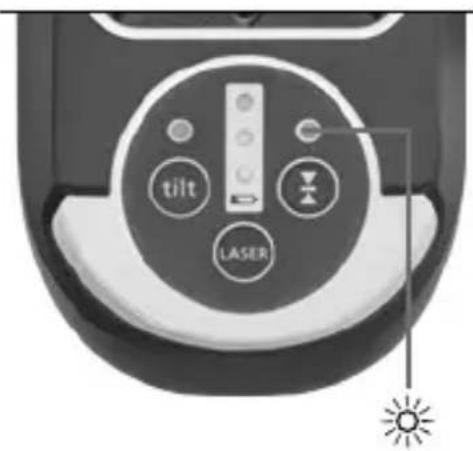

Het Anti-Drift-Systeem (ADS) voorkomt foutieve metingen. Het werkingsprincipe: de laser wordt 30 seconden na het inschakelen van het ADS permanent op een correcte uitlijning gecontroleerd. Als het apparaat door externe inwerking beweegt of de laser zijn hoogtereferentie verliest, gaat de laser uit en brandt de Tilt-led permanent. Om verder te kunnen werken, moet u de Tilt-een keer indrukken. Foutieve metingen worden op deze wijze eenvoudig en veilig voorkomen.

Na het inschakelen is het ADS niet actief. Om het ingerichte toestel te beschermen tegen positiewijzigingen door externe inwerking, moet het ADS door het indrukken van de tilt-toets ingeschakeld worden. De ADS-functie wordt weergegeven door een knipperende tilt-LED, zie afbeelding beneden.

Het ADS schakelt de bewaking pas 30 sec. na de volledige nivellering van de laser scherp (inrichtfase). Tijdens de inrichtfase knippert de tilt-LED iedere seconde en als ADS actief is, knippert de LED snel.

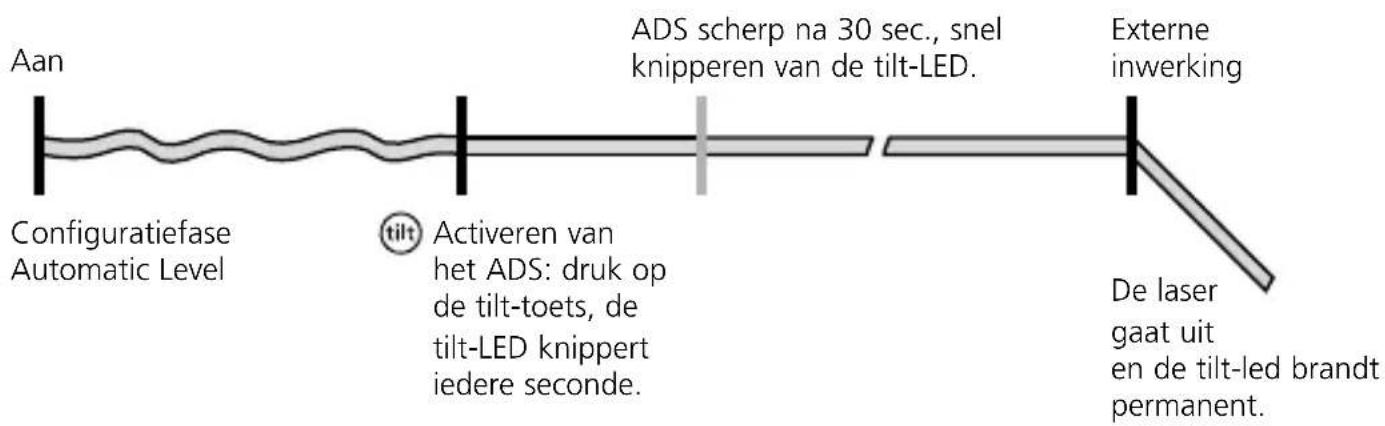

Werking ADS

Groene lasertechnologie

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm.

Apparaten met de technologie PowerGreen+ beschikken over zeer felle, groene hoogrendementsdioden voor een uitstekende zichtbaarheid van de laserlijnen op grote afstanden, donkere oppervlakken en bij helder omgevingslicht.

Aantal en richting van de laser

H = horizontale laserlijn

V = verticale laserlijn

S = inclinaties (Slope-funktion)

1 Gebruik van de lithium-ionen-accu

• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu vóór het gebruik van het apparaat compleet op.

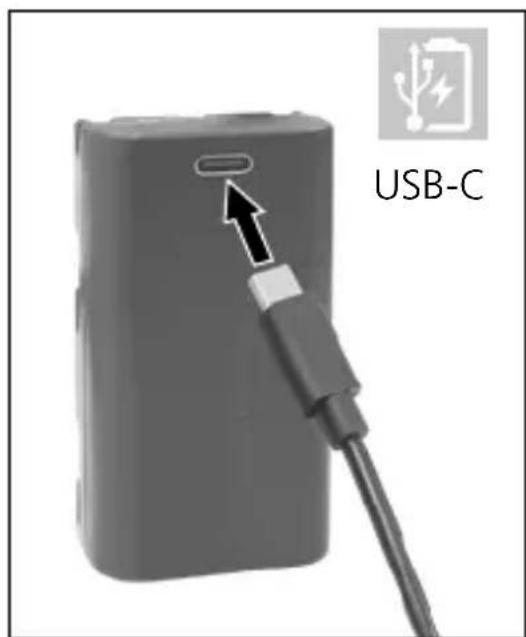

• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het accupak. Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen.
• Tijdens het laadproces brandt de led van het accupack rood. Der Het laadproces is afgesloten wanneer de LED blauw brandt.

De accu mag alleen worden opgeladen met het bijgeleverde laadtoestel en mag uitsluitend met dit laserapparaat worden gebruikt. In het andere geval bestaat gevaar voor letsel en brand.

Laserliner

!

Let op dat zich in de buurt van de accucontacten geen geleidende voorwerpen bevinden. Een kortsluiting van deze contacten kan leiden tot brand en verbrandingen.

!

Open de accu nooit. Er bestaat gevaar voor kortsluiting.

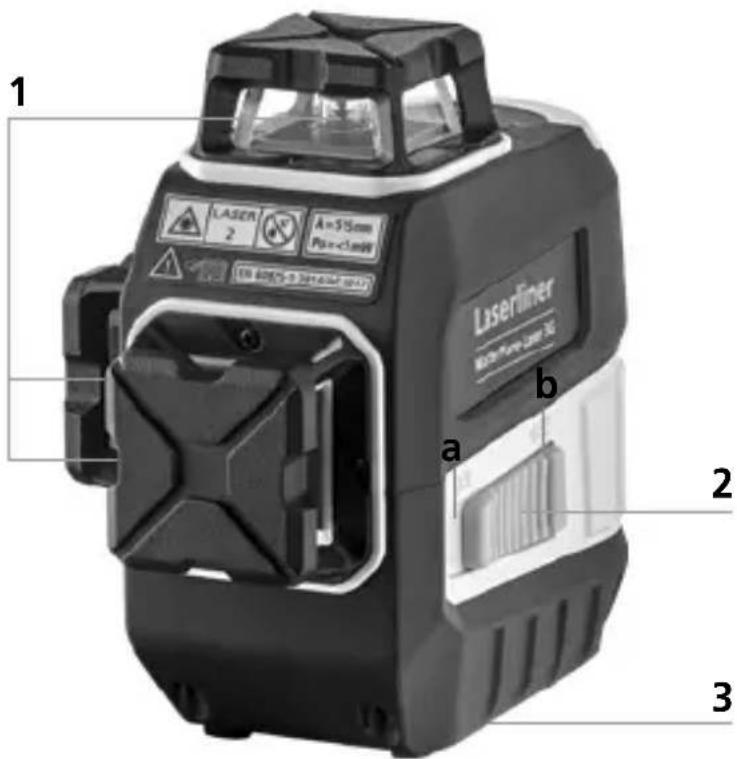

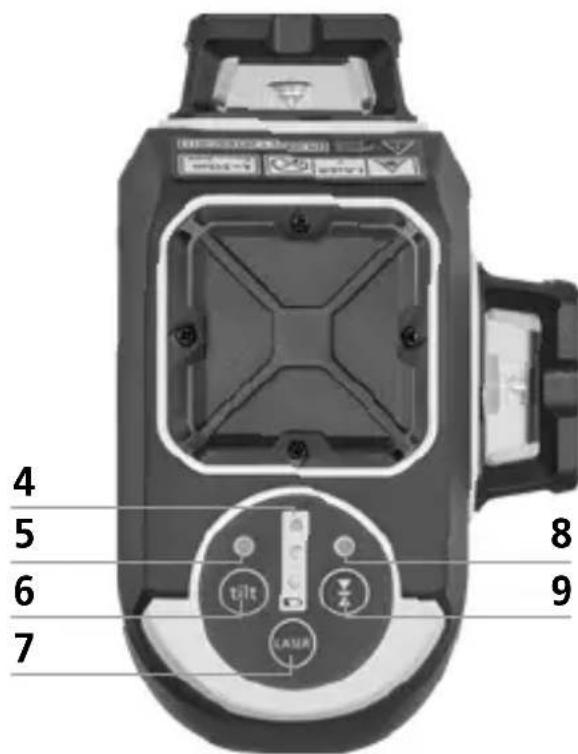

1 Laseruitlaat

2 Schuifschakelaar

a AAN

b UIT / Transportbeveiliging / Neigingsmodus

3 1/4"-schroefdraad (onderzijde)

4 Batterijstatus

5 Led-nivellering

6 Tilt-functie

7 Keuzetoets laserlijnen; nivellering ann / uit

8 LEDhandontvangermodus

9 Handontvangermodus aan / uit

2 Stroomverzorging Lithium-ion-accu plaatsen

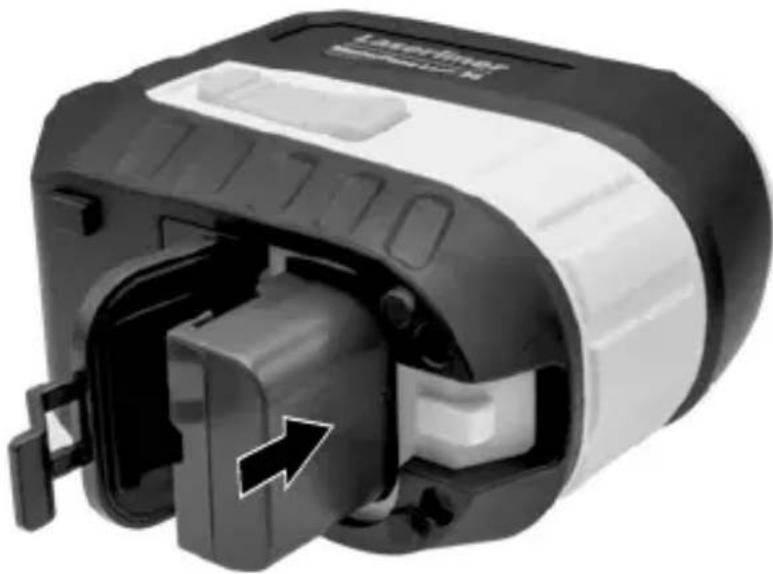

Open het accuvak en plaats de lithium-ion-accu zoals op de afbeelding.

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, schuifschakelaar (2) naar rechts schuiven.

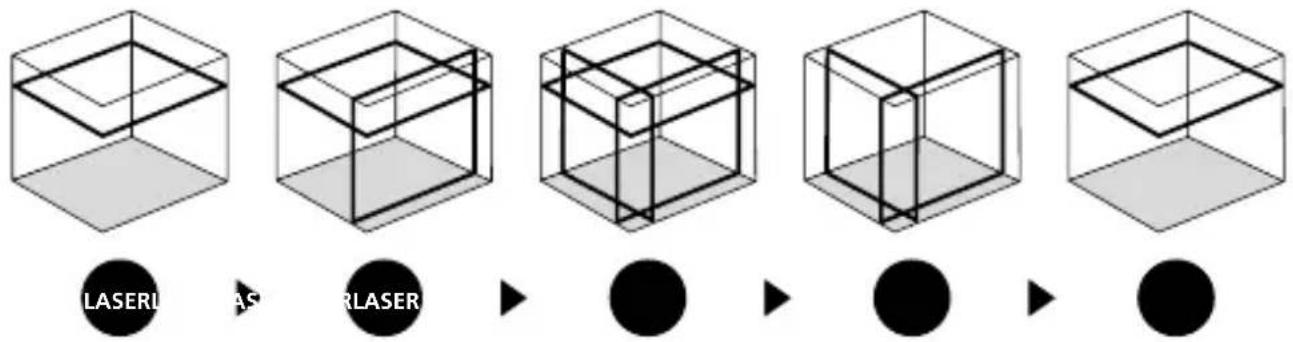

B Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) naar links. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3,5° bevindt, knipperen de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt. De laserlijnen branden weer constant.

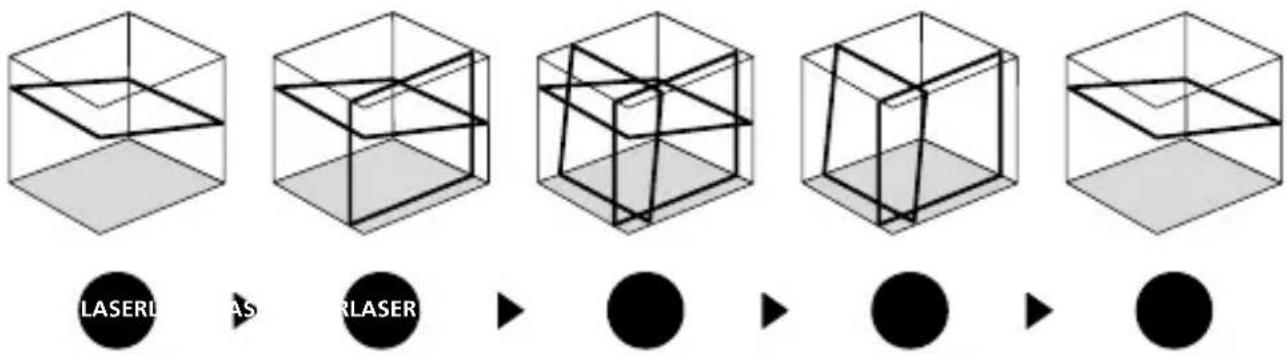

4 Neigingsmodus

Deactiveer de transportbeveiliging niet en zet de schuifschakelaar (2) naar rechts. Schakel de laser in door de keuzetoets (7) ingedrukt te houden en bevestig de keuze door de toets opnieuw in te drukken. Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd, hetgeen door een kortstondig uitschakelen van de laserlijnen om de 5 seconden wordt gesignaleerd.

U kunt het apparaat ongeacht de gekozen laser uitschakelen door de toets (7) ingedrukt te houden.

5 Handontvangermodus

Optioneel: Werken met de laserontvanger GRX

Gebruik een laserontvanger (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door de toets 9 in te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

!

Op grond van de speciale optiek voor de generering van een ononderbroken 360° laserlijn kunnen om technische redenen helderheidsverschillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot verschillende reikwijdten in de handontvangermodus.

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

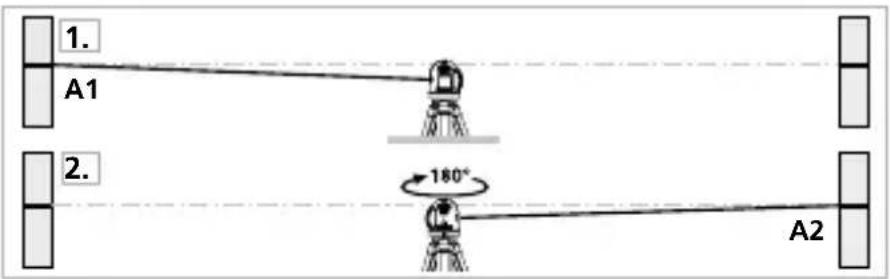

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

Kalibratie controleren

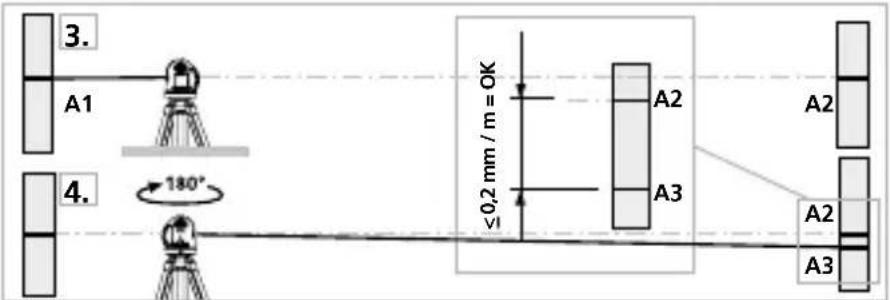

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

!

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,2 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte liegt met punt B - met een tolerantie van max. ± 2 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

!

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de accu voordat u het toestel gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen.

Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens (Technische veranderingen voorbehouden. 23W04)
Zelfnivelleerbereik ± 3,5° (horizontaal)
Nauwkeurigheid ± 0,2 mm / m
Nivellering	automatisch
Zichtbaarheid (karakteristiek)*	55 m
Werkbereik met handontvanger	60 m (afhankelijk vande helderheidsverschillen om technische redenen)
Lasergolflengte	515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Beschermingsklasse IP 64
Stroomvoorziejning	Li-ion accu 7,4V / 2,6Ah / 19,24WhNetadapter 5V/DC / 2A
Statiefaansluiting 1/4" schroefdraad
Gebruiksduur met 3 laserniveaus: ca. 5 uurmet 2 laserniveaus: ca. 10 uurmet 1 laserniveau: ca. 17 uur
Laadtijd	ca. 4 uur
Werkomstandigheden	0°C ... 50°C, luchtvochtigheid max. 80% rH,niet-condenserend, werkhoogte max. 4000 mboven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)	140 x 130 x 85 mm
Gewicht	636 g (incl. accupak)

* bij max. 300 lux

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder:

https://www.laserliner.com

!
